Ocel a betonářská výztuž představují základní prvky pro zajištění pevnosti a stability betonových konstrukcí. Typy jako betonářská výztuž B500B nebo hladká ocel 10505 se liší svou strukturou i mechanickými vlastnostmi, které ovlivňují výslednou nosnost stavebních prvků. Správný výběr a použití výztuže podle tabulek je klíčové pro dlouhodobou spolehlivost stavby.
Nejpodstatnější body
- Betonářská ocel se vyrábí podle norem ČSN, DIN a EN, například B500B, a průměry tyčí jsou běžně od 4,6 do 16 mm.
- Výztuž může být hladká, žebírkovaná, svařované sítě (kari sítě) či prostorová výztuž, což zvyšuje pevnost konstrukcí.
- Betonářská výztuž přenáší tahové síly, které beton nezvládá, a tím společně tvoří železobeton s pevností v tahu i tlaku až 600 MPa.
- Standardní délky tyčí jsou 6, 12 a 14 metrů, přičemž stříhání a ohýbání je možné až do průměru 32 mm.
- Výztuž se vkládá na taženou stranu konstrukce, zatímco beton přebírá tlakové síly, což zajišťuje dlouhou životnost a stabilitu stavby.
Co je betonářská výztuž a její základní typy
Betonářská výztuž je ocelová výztuž určená k přenosu tahových sil v betonových konstrukcích, kde samotný beton tahové napětí snášet nedokáže. Nejčastěji se používá žebírkovaná ocel, která díky svému profilovanému povrchu zajišťuje lepší přilnavost k betonu a tím pevnější spojení. Vedle ní existuje hladká betonářská výztuž, která má hladký povrch a využívá se zejména tam, kde není potřeba tak vysoká přilnavost, například pro méně namáhané části konstrukcí.
Svařované sítě tvoří soustavu vzájemně svařených ocelových prutů a slouží k rovnoměrnému rozložení napětí v plošných prvcích, jako jsou desky a stropy. Prostorová výztuž pak představuje trojrozměrnou síť ocelových prutů používanou v složitějších konstrukcích. Roxory jsou běžným označením pro žebírkovanou betonářskou výztuž, která splňuje normu oceli 10505 a má parametry označené jako B500B nebo B500A, podle pevnostních tříd.
Jaké jsou rozdíly mezi hladkou a žebrovanou betonářskou výztuží
Hladká výztuž má hladký povrch a nižší přilnavost k betonu, zatímco žebírkovaná ocel s výraznými žebry výrazně zlepšuje spojení s betonem, což zvyšuje celkovou pevnost konstrukce. Z tohoto důvodu je žebírkovaná ocel preferovaná pro nosné prvky staveb.
Tip: Častou chybou je použití hladké výztuže tam, kde je potřeba vysoká pevnost a přilnavost, což může vést k poruchám konstrukce. Betonářská výztuž B500B je standardem pro většinu stavebních projektů díky optimálním parametrům pevnosti a tažnosti.
Normy a technické parametry ocelové výztuže
Normy a technické parametry ocelové výztuže určují kvalitu a mechanické vlastnosti betonářské oceli, která musí splňovat přesné standardy. Následující podkapitoly popisují základní normy, rozměry, pevnostní parametry i doporučené průměry ocelové výztuže.
Jaké jsou normy pro betonářskou ocel?
Betonářská ocel ve stavebnictví odpovídá normám ČSN 10505, DIN a EN, které stanovují mechanické vlastnosti, chemické složení a rozměry. Nejčastěji používaná ocelová výztuž nese označení B500B a B500A podle ČSN a EN, přičemž norma ČSN 10505 definuje podmínky pro pevnost, tažnost a tření hladké nebo žebrované oceli.
Jaké jsou standardní rozměry a pevnost betonářské oceli?
Standardní průměry betonářské výztuže se pohybují od 4,6 mm do 16 mm, délky tyčí bývají 6, 12 nebo 14 metrů. Pevnost oceli v tahu dosahuje hodnot mezi 350 MPa až 600 MPa, což umožňuje bezpečné použití v různých typech železobetonových konstrukcí. Hladká betonářská výztuž se používá méně často, protože žebrovaná má lepší přilnavost k betonu.
| Průměr tyče (mm) | Délka tyče (m) | Pevnost v tahu (MPa) | |
|---|---|---|---|
| 4,6 | 6, 12, 14 | 350-600 | |
| 8 | 6, 12, 14 | 350-600 | |
| 16 | 6, 12, 14 | 350-600 |
Jaký je doporučený průměr ocelové betonářské výztuže?
Doporučený průměr betonářské výztuže závisí na typu konstrukce a zatížení, běžně se volí mezi 8 mm a 16 mm. Lehčí konstrukce vyžadují spíše menší průměry, zatímco pro nosné prvky je vhodná výztuž s větším průměrem, která zvyšuje pevnost a stabilitu.
Jaké je procento vyztužení železobetonu?
Procento vyztužení železobetonu se obvykle pohybuje v rozmezí 0,5 % až 2 % průřezu. Toto množství oceli zajišťuje optimální přenos tahových sil a celkovou pevnost konstrukce. Při navrhování je nutné dodržet správné procento vyztužení podle statických požadavků a platných norem.
Jak betonářská výztuž funguje ve stavebních konstrukcích
Výztuž v betonových konstrukcích plní klíčovou roli při přenášení tahových sil, které samotný beton nezvládá. Společně s betonem, jenž odolává tlakům, vytváří ocelová výztuž základ železobetonových konstrukcí s vysokou pevností a dlouhou životností.
Jak funguje ocelová výztuž v železobetonových konstrukcích
Ocelová výztuž přebírá tahové síly, které by beton bez ní neunesl. Beton naopak přenáší tlakové síly, čímž společně vytvářejí pevný a odolný železobeton. Tento materiál díky spojení betonu a výztuže dosahuje pevnosti až kolem 600 MPa. Používají se různé typy ocelové výztuže, například hladká betonářská výztuž nebo žebrované Roxory, přičemž běžné jsou třídy oceli B500A a B500B podle normy ocel 10505.

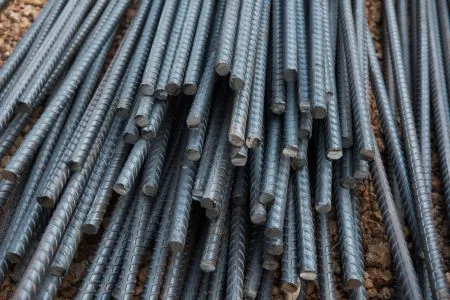

Proč jsou Roxory důležité
Roxory jsou speciální žebrované ocelové tyče, které zvyšují přilnavost výztuže k betonu. Díky žebírkování se výztuž neklouže a pevně drží v betonu, což umožňuje efektivní přenos tahových sil a zvyšuje celkovou pevnost konstrukce. Výhody Roxorů zahrnují:
- lepší spojení s betonem díky zvýšenému tření
- zajištění stability při zatížení tahem
- minimalizaci rizika posunu a praskání konstrukce
Tip: Častou chybou je použití hladké betonářské výztuže místo Roxorů v nosných prvcích, což výrazně snižuje přilnavost a pevnost železobetonu.
Způsoby zpracování a montáže betonářské oceli
Stříhání a ohýbání betonářské oceli patří k základním operacím při přípravě výztuže pro železobetonové konstrukce. Výztuž lze zpracovávat až do průměru 32 mm, což pokrývá většinu běžných stavebních požadavků. Výrobci často poskytují hutní servis, který zahrnuje přesné stříhání, ohýbání a skladování ocelové výztuže, čímž zajišťují její kvalitu a připravenost k montáži.
Armokoše představují prefabrikované výztužné prvky, které výrazně usnadňují a zrychlují instalaci ve stavbách. Přesné dodržení tabulek betonářské výztuže pro různé průměry a třídy oceli, například betonářská výztuž B500B nebo ocel 10505, zaručuje správnou pevnost a trvanlivost konstrukce.
- Kontrola výztuže – ověřte parametry ocelové výztuže podle normy oceli 10505 a označení B500B.
- Stříhání výztuže – provádějte přesné řezy do průměru 32 mm podle projektu.
- Ohýbání výztuže – použijte ohýbací zařízení s přesnými úhly dle konstrukčních požadavků.
- Montáž armokošů – instalujte prefabrikované prvky na určená místa v konstrukci.
- Kontrola a upevnění – zkontrolujte polohu výztuže a zajistěte její stabilitu před betonáží.
Tip: Mezi běžné chyby patří nedodržení přesných ohybů nebo nesprávné upevnění výztuže, což může oslabit konstrukci. Dodržování doporučených postupů a parametrů ocelové výztuže B500B výrazně zvyšuje kvalitu výsledné konstrukce.
Korozní ochrana betonářské oceli
Korozní ochrana betonářské oceli zajišťuje dlouhou životnost konstrukcí tím, že omezuje oxidaci výztuže v betonu. Základním prvkem ochrany je betonový kryt, jehož minimální tloušťka by měla být 25 mm, aby spolehlivě chránil ocelovou výztuž před vnějšími vlivy. Betonový kryt vytváří fyzikální bariéru, která omezuje pronikání vlhkosti a kyslíku, jež jsou hlavními faktory korozního procesu.
Další metody zahrnují povrchové úpravy oceli, například pozinkování nebo epoxidové nátěry, které snižují riziko oxidace a zvyšují odolnost výztuže proti agresivnímu prostředí. Správná instalace a dodržení normy oceli 10505, která definuje vlastnosti ocelové výztuže, jsou rovněž klíčové pro efektivní ochranu a dlouhodobý výkon konstrukce.
Tabulka betonářské výztuže podle průměru a třídy oceli
| Průměr (mm) | Třída oceli | Použití |
|---|---|---|
| 8 | B500B | Drobná vyztužení, ztužení |
| 12 | B500A | Nosné prvky, stěny |
| 16 | ocel 10505 | Vysoké zatížení, sloupy |
Tip: Běžnou chybou při použití betonářské výztuže je nedostatečný betonový kryt, který urychluje korozi a zkracuje životnost konstrukce. Dodržujte doporučené tloušťky a používejte vhodné povrchové úpravy.
Ekologické aspekty a recyklace betonářské oceli
Výroba ocelové výztuže, jako je betonářská výztuž B500B nebo ocel B500A, představuje značný ekologický dopad. Proces zpracování oceli 10505 vyžaduje vysokou spotřebu energie a vede k emisím CO2, které přispívají ke klimatickým změnám. Udržitelnost ve stavebnictví proto významně závisí na recyklaci oceli, která výrazně snižuje potřebu nových surovin i emise skleníkových plynů.
Recyklace oceli umožňuje opětovné použití materiálu z betonářské výztuže, včetně hladké betonářské výztuže a rozličných průměrů a tříd oceli, přičemž zachovává její mechanické vlastnosti. Tento přístup podporuje šetrnější využívání zdrojů a snižuje odpad.
Výhody recyklace ocelové výztuže:
- Snížení emisí CO2 až o 70 % oproti výrobě nové oceli
- Úspora přírodních surovin, zejména železné rudy
- Nižší energetická náročnost výroby oproti primární oceli
- Podpora udržitelnosti stavebních konstrukcí a delší životnost materiálů
Správná volba a instalace ocelové výztuže podle tabulek betonářské výztuže pro různé průměry a třídy je rovněž součástí ekologického přístupu, který minimalizuje plýtvání materiálem a zvyšuje efektivitu konstrukce.
Dlouhodobé chování a únavová pevnost betonářské výztuže
Dlouhodobé chování betonářské výztuže závisí především na odolnosti oceli vůči opakovanému zatížení a vlivu prostředí. Správná korozní ochrana a volba vhodného průměru výztuže podle tabulek betonářské výztuže výrazně prodlužují životnost konstrukcí.
Vliv vlhkosti a teploty
Vlhkost a teplotní výkyvy přímo ovlivňují korozní procesy v oceli, například u běžné ocelové výztuže B500B. Zvýšená vlhkost podporuje rezivění, které snižuje pevnost i pružnost výztuže. Teplotní změny navíc způsobují roztažnost a smršťování oceli 10505, což může vést ke vzniku mikrotrhlin. Korozní ochrana, například povrchová úprava nebo beton s nízkou permeabilitou, je proto nezbytná pro dlouhodobou odolnost konstrukcí.
Únavová pevnost v konstrukcích
Únavová pevnost znamená schopnost ocelové výztuže odolávat opakovanému statickému a dynamickému zatížení bez porušení. U betonářské výztuže B500A a B500B správný návrh a údržba zabraňují únava materiálu, která by mohla vést k prasklinám ve struktuře. Mezi časté chyby patří nesprávný výběr průměru nebo použití hladké betonářské výztuže tam, kde je nutná žebrovaná. Pro správný výběr doporučuji použít betonářská výztuž tabulky a zohlednit typ konstrukce i klimatické podmínky.
Tip: Dodržování správného procenta vyztužení a kvalitní korozní ochrana jsou klíčové pro dlouhodobou životnost betonových konstrukcí.
Časté dotazy
Co je betonářská výztuž a jakou má funkci ve stavebnictví?
Betonářská výztuž je ocelová výztuž, která přenáší tahové síly v betonu, zvyšuje pevnost konstrukce a umožňuje beton využít jeho tlakové vlastnosti.
Jaký je doporučený průměr ocelové betonářské výztuže?
Doporučené průměry betonářské oceli se pohybují mezi 4,6 až 16 mm, přičemž běžné délky jsou 6, 12 a 14 metrů.
Proč se do betonu dávají Roxory?
Roxory mají žebírkovaný povrch, který zvyšuje přilnavost k betonu a zajišťuje lepší přenos tahových sil.
Jaké je procento vyztužení železobetonu?
Procento vyztužení železobetonu se obvykle pohybuje okolo 0,5-2 % z objemu betonu, dle typu konstrukce a zatížení.
Jak se stříhá a ohýbá betonářská ocel?
Výztuž se stříhá a ohýbá podle výkresové dokumentace až do průměru 32 mm s přesností, aby byla správně umístěna v konstrukci.
Jaká je norma oceli 10505 a její využití?
ČSN 10505 je norma pro betonářskou ocel, která stanovuje technické parametry jako pevnost a rozměry používané ve stavebnictví.
Jak funguje ocelová výztuž v železobetonových konstrukcích?
Ocelová výztuž přenáší tahové síly, beton přebírá tlakové, společně tvoří pevnou a odolnou konstrukci železobetonu.
Jaká je korozní ochrana betonářské oceli?
Korozní ochrana zahrnuje betonový kryt minimálně 25 mm, povrchové úpravy a správnou montáž, což prodlužuje životnost konstrukce.
Jaké jsou ekologické aspekty výroby betonářské oceli?
Výroba oceli má ekologický dopad, ale recyklace oceli snižuje emise CO2 a spotřebu surovin, což podporuje udržitelnost.
Jaká je únavová pevnost betonářské výztuže?
Únavová pevnost závisí na klimatických podmínkách, vlhkosti a správné korozní ochraně, což ovlivňuje dlouhodobou životnost konstrukce.
Jaké jsou rozdíly mezi hladkou a žebrovanou betonářskou výztuží?
Hladká výztuž má hladký povrch a používá se méně často, zatímco žebrovaná výztuž má výstupky, které zlepšují adhezi k betonu a zvyšují pevnost spoje.
Jak se vypočítává množství oceli potřebné pro vyztužení železobetonu?
Množství oceli se vypočítá podle návrhového procenta vyztužení a průřezu konstrukce, například 1 % průřezu znamená 10 cm² oceli na 1 m² plochy.
Jaký je správný postup instalace betonářské oceli ve stavebních konstrukcích?
Výztuž se musí nejprve očistit, umístit podle projektu, zajistit správný kryt betonu a pevně svázat, aby se při betonáži nepohnula.
Jaké jsou běžné chyby při použití betonářské výztuže a jak se jim vyhnout?
Časté chyby zahrnují nedostatečné krytí betonu, špatné spojení prutů a nevhodný průměr výztuže; těm lze předejít správným dodržením projektové dokumentace a kontrolou na stavbě.
Jaké jsou výhody použití svařovaných sítí jako speciálního typu betonářské výztuže?
Svařované sítě zajišťují rovnoměrné rozložení výztuže, zjednodušují montáž a zvyšují pevnost konstrukce díky pevně spojeným prutům.
