Proudový chránič je klíčovým prvkem elektroinstalace, který detekuje reziduální proud a chrání před úrazem elektrickým proudem. Správné zapojení zahrnuje propojení s ochranným vodičem a jističochráničem tak, aby zajistil spolehlivou funkci a bezpečnost celého systému. Porozumění jeho principu činnosti je základem pro efektivní ochranu domácnosti.
Stručně a jasně
- Proudový chránič detekuje rozdíl proudu mezi fázovým a nulovým vodičem a vypne obvod do 30 ms při úniku.
- Nejčastěji používaná citlivost proudového chrániče je 30 mA, což chrání před smrtelným úrazem.
- Proudový chránič se v elektroinstalaci zapojuje za jistič tak, aby chránil zásuvkové okruhy a spotřebiče.
- V ČR jsou povoleny pouze napěťově nezávislé proudové chrániče podle normy ČSN 33 2000-5-53.
- Testování proudového chrániče se doporučuje provádět jednou za 3 měsíce pomocí testovacího tlačítka.
Jak funguje princip proudového chrániče?
Proudový chránič funguje na principu měření rozdílu elektrického proudu mezi fázovým vodičem (L) a nulovým vodičem (N). Pokud je elektroinstalace bez závad, proud ve fázovém vodiči se rovná proudu v nulovém vodiči. Proudový chránič detekuje reziduální proud (IΔn), tedy rozdíl mezi těmito proudy, který může znamenat únik proudu přes ochranný vodič nebo zem.

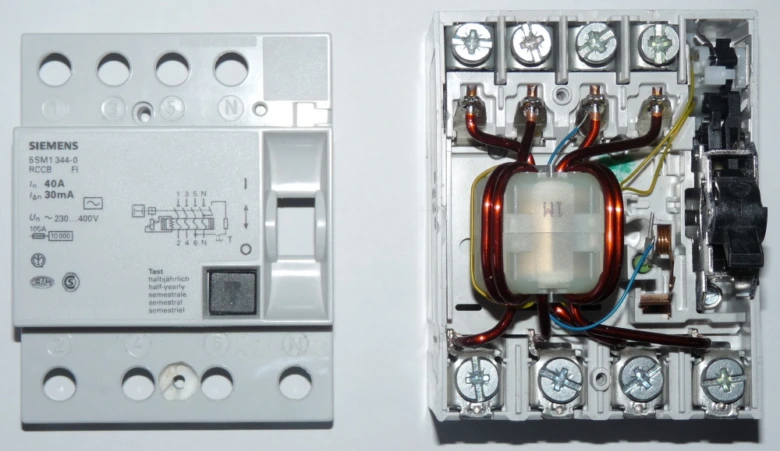

Ve feromagnetickém jádru proudového chrániče jsou umístěna vinutí, která snímají proudy v obou vodičích. Rozdíl proudu indukuje napětí na sekundárním vinutí, které aktivuje magnetické relé. Magnetické relé následně vypne elektrický obvod, čímž zabrání úrazu elektrickým proudem či požáru způsobenému elektroinstalací s poruchou. Reakční doba proudového chrániče je typicky do 30 ms, což zajišťuje rychlou ochranu uživatele.
Typické hodnoty citlivosti proudových chráničů jsou 10, 30, 100 a 300 mA, přičemž 30 mA je standardní hodnota pro ochranu osob v domácnostech. Správné schéma zapojení proudového chrániče vyžaduje přesné připojení vstupů a výstupů, aby funkce byla spolehlivá a odpovídala platným normám.
- Proudový chránič porovnává proudy ve fázovém a nulovém vodiči.
- Reziduální proud indukuje napětí ve feromagnetickém jádru.
- Magnetické relé vypíná obvod při detekci závady.
- Reakční doba do 30 ms zabezpečuje rychlou ochranu.
- Citlivost častých typů je 10, 30, 100 nebo 300 mA.
Jak funguje princip proudového chrániče v elektroinstalaci
Princip činnosti proudového chrániče a jeho zapojení spočívá v přesném sledování rozdílu proudů, což je klíčové pro bezpečnost v každé bytové elektroinstalaci. Proto je důležité dodržet správné schéma zapojení a pravidelně provádět testování chrániče k ověření funkčnosti.
Jak správně zapojit proudový chránič v domácí elektroinstalaci?
Správné zapojení proudového chrániče v rozvaděči je klíčové pro bezpečnost elektrické instalace. Proudový chránič se vždy zapojuje za jistič, přičemž do jeho vstupů se připojují fázový vodič (L) a nulový vodič (N). Ochranný vodič (PE) se do proudového chrániče nepřipojuje, aby se zabránilo nežádoucímu nahodilému vypínání.
Zapojení v sítích TN-C, TN-S a TT
V sítích TN-C nelze použít standardní proudový chránič, protože nulový a ochranný vodič jsou sloučeny do jednoho vodiče PEN. V sítích TN-S a TT je ochranný vodič PE samostatný a proudový chránič jej nezasahuje, což umožňuje správné fungování reziduálního proudu. V těchto sítích jsou vodiče L i N připojeny k vstupním svorkám chrániče podle schématu zapojení.
| Síť | Vodič PEN/PE | Použití proudového chrániče | Poznámka |
|---|---|---|---|
| TN-C | Kombinovaný PEN | Nelze použít | Nutná úprava na TN-S nebo TT |
| TN-S | Samostatný PE | Používá se | Ochranný vodič není do chrániče |
| TT | Samostatný PE | Používá se | Nutná správná izolace uzemnění |
Při instalaci v sítích TN-S a TT je nutné zajistit pevné a správné propojení ochranného vodiče a testování chrániče provádět pravidelně.
Jak se připojuje proudový chránič v rozvaděči
Proudový chránič se umisťuje za hlavní jistič nebo jističe ve vaší elektroinstalaci. Fázový vodič (L) i nulový vodič (N) se připojují do vstupních svorek chrániče. Výstupy chrániče pak vedou do rozvodů zásuvek a osvětlení. Ochranný vodič (PE) je veden samostatně přímo do svorek ochrany. Tento postup zajišťuje, že reziduální proud, vznikající při poruše izolace, okamžitě vyvolá vypnutí chrániče a tím ochrání před úrazem elektrickým proudem.
Častá chyba: Připojování ochranného vodiče do proudového chrániče vede k falešným nebo nahodilým vypínáním, což snižuje spolehlivost ochrany.
Tip: Pro domácí elektroinstalaci v síti TN-S nebo TT doporučuji použít proudový chránič s proudovou citlivostí 30 mA, který splňuje platné normy a poskytuje dostatečnou ochranu.
Praktický návod na instalaci proudového chrániče do rozvaděče
- Umístěte proudový chránič za hlavní jistič v rozvaděči.
- Připojte fázový vodič (L) a nulový vodič (N) do vstupních svorek chrániče podle schématu zapojení.
- Vedlejší výstupy chrániče spojte s rozvodem elektroinstalace.
- Ochranný vodič (PE) vede samostatně, nikdy jej nepřipojujte přímo do chrániče.
- Proveďte testování chrániče pomocí tlačítka TEST, abyste ověřili správnou funkci.
Tímto postupem zajistíte, že proudový chránič bude spolehlivě hlídat reziduální proud a výpadky způsobené poruchami v elektroinstalaci budou minimalizovány.
Typy a citlivosti proudových chráničů
Proudové chrániče se dělí na napěťově nezávislé a napěťově závislé podle principu napájení. Napěťově nezávislý proudový chránič funguje bez externího napájení a využívá reziduální proud (IΔn) k rychlému odpojení napájení při jeho překročení. Naproti tomu napěťově závislý proudový chránič vyžaduje externí napájení k monitorování reziduálního proudu, což omezuje jeho použití v některých typech elektroinstalací.
Citlivost proudového chrániče, tedy hodnota reziduálního proudu, při které se spouští, se běžně pohybuje v rozmezí 10, 30, 100 a 300 mA. Norma ČSN 33 2000-5-53 spolu s mezinárodní normou IEC/EN 61009-1 stanovují, že standardní hodnota pro ochranu osob je právě 30 mA. Pro ochranu majetku se používají vyšší hodnoty 100 nebo 300 mA, zatímco 10 mA chrániče jsou určeny pro vysoce citlivé aplikace.
| Typ proudového chrániče | Napájení | Citlivost (IΔn) | Použití |
|---|---|---|---|
| Napěťově nezávislý | Bez externího napájení | 10, 30, 100, 300 mA | Standardní domácí elektroinstalace |
| Napěťově závislý | S externím napájením | 30, 100 mA | Specifické průmyslové aplikace |
| Jističochránič (kombinace jističe a chrániče) | Bez externího napájení | 30, 100 mA | Ochrana kabelů a zařízení |
Princip činnosti proudového chrániče a jeho zapojení

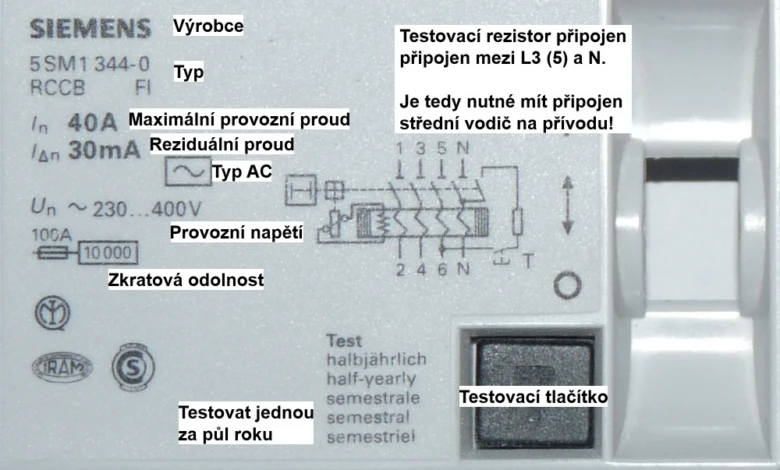

Správné schéma zapojení proudového chrániče zahrnuje připojení ochranného vodiče a správné vyvedení vstupů a výstupů, což zajišťuje rychlou reakci na reziduální proud a minimalizuje riziko nahodilého vypínání. Testování chrániče po instalaci je nezbytné pro ověření funkčnosti a bezpečnosti elektroinstalace.
Jak zapojit třífázový proudový chránič?
Třífázový proudový chránič je čtyřpólové zařízení určené k ochraně elektroinstalace tím, že sleduje reziduální proud mezi třemi fázovými vodiči (L1, L2, L3) a nulovým vodičem (N). Jeho princip spočívá v detekci nerovnováhy těchto proudů, která signalizuje možný únik elektrického proudu například do země. Správné zapojení třífázového proudového chrániče v rozvaděči je klíčové pro jeho spolehlivou funkci.
Jak zapojit třífázový proudový chránič krok za krokem
- Připojte fázové vodiče L1, L2 a L3 ke vstupním svorkám chrániče podle přiloženého schématu zapojení.
- Připojte nulový vodič N do odpovídající svorky chrániče, která sleduje součet proudů ve fázích.
- Připojte ochranný vodič (PE) mimo proudový chránič přímo do rozvodnice.
- Zajistěte správnou polaritu a pevné utažení všech spojů.
- Po instalaci proveďte testování chrániče pomocí testovacího tlačítka nebo měřicího přístroje.
Tip: Častou chybou je záměna nulového vodiče s fází, což může způsobit nahodilé vypínání jističochrániče nebo jeho nefunkčnost. Dodržujte platné normy pro zapojení proudového chrániče, aby byla elektroinstalace bezpečná a spolehlivá.
Jak testovat a udržovat proudový chránič?
Testování proudového chrániče je klíčové pro bezpečnost vaší elektroinstalace. Proudový chránič chrání před nebezpečným reziduálním proudem, který může vzniknout například při poruše ochranného vodiče. Pro ověření správné funkce slouží testovací tlačítko, které simuluje únik proudu a aktivuje vypnutí obvodu. Doporučuje se provádět testování chrániče minimálně jednou za 3 měsíce.
Pravidelná revize elektroinstalace, včetně kontroly jističochrániče, pomáhá předejít nahodilému vypínání a zajistit správné schéma zapojení. Správné připojení proudového chrániče v rozvaděči, ať už v jednofázové nebo třífázové síti, je základem spolehlivosti ochrany.
- Stisknutí testovacího tlačítka – simuluje únik proudu a musí způsobit vypnutí chrániče
- Ověření opětovného zapnutí – chránič by se měl bezproblémově znovu zapnout
- Kontrola viditelného opotřebení – zkontrolujte stav konektorů a vodičů
- Plánování revize elektroinstalace – pravidelně zajistěte odbornou kontrolu elektroinstalace a zapojení chrániče
Tip: Nepravidelné testování může vést k neodhalené poruše proudového chrániče a ohrožení bezpečnosti.
Jaké chyby se nejčastěji dělají při zapojení proudového chrániče?
- Přepojení fázového vodiče (L) s nulovým vodičem (N) vede k nesprávné funkci chrániče a může způsobit nahodilé vypínání, protože rozdílový transformátor detekuje nesoulad proudů ve vinutích.
- Připojení ochranného vodiče (PE) přímo do vstupu nebo výstupu proudového chrániče je zásadní chybou, která narušuje správnou detekci reziduálního proudu a může vést k nechtěnému vypnutí obvodu.
- Spojování vodičů PE a N za proudovým chráničem vytváří zpětné proudové smyčky, které vyvolávají falešné signály úniku proudu a způsobují nahodilé vypínání jističochrániče.
- Nepřesné nebo nedostatečné testování chrániče po instalaci může skrýt chyby v zapojení, protože testovací tlačítko simuluje únik proudu pouze v rámci interního rezistoru a ne vždy odhalí špatné připojení vodičů.
- Použití proudového chrániče v síti TN-C bez oddělení nulového a ochranného vodiče (PEN) je nevhodné, protože standardní chránič vyžaduje síť TN-S pro správnou funkci.
- Nesprávné připojení třífázového (čtyřpólového) proudového chrániče, například vynechání připojení nulového vodiče, může vést k neúplné ochraně a selhání při detekci úniku.
Odborná rada: Po každé instalaci nebo úpravě elektroinstalace je nezbytné provést testování proudového chrániče pomocí jeho testovacího tlačítka a zároveň ověřit správnou polaritu a zapojení vodičů podle schématu. To minimalizuje riziko nahodilého vypínání a zajišťuje bezpečnost uživatelů.
Jaký vliv má délka a průřez vodičů na funkci proudového chrániče?
Správná délka a průřez vodičů patří k nejdůležitějším parametrům ovlivňujícím funkci proudového chrániče v elektroinstalaci. Nesprávné dimenzování může zvýšit reziduální proud a vést k nahodilému vypínání, což zhoršuje spolehlivost ochrany. Následující podkapitoly vysvětlují, jak délka a průřez vodičů interagují s principem činnosti proudového chrániče a jak správně připojit vstupy a výstupy proudového chrániče.
Jak délka vodičů ovlivňuje funkci proudového chrániče?
Příliš dlouhé vodiče zvyšují možnost vzniku únikového proudu, který proudový chránič detekuje jako nebezpečný, což může vést k nechtěnému vypínání. Délka vodičů by proto měla být co nejkratší a odpovídat schématu zapojení, aby se minimalizovalo zkreslení měřeného proudu. Pokud je délka nadměrná, roste také kapacitní proud mezi vodiči a ochranným vodičem, což zvyšuje reziduální proud. Tento jev může způsobit falešné spouštění jističochrániče, zvláště v třífázových instalacích, kde správné zapojení proudového chrániče je zásadní.
Jaký vliv má průřez vodičů na spolehlivost proudového chrániče?
Nevhodný průřez vodičů zkresluje měřený proud a zvyšuje riziko nahodilého vypínání proudového chrániče. Pro správnou funkci musí mít vodiče průřez odpovídající elektrickému zatížení a normám, obvykle minimálně 1,5 mm² pro osvětlení a 2,5 mm² pro zásuvky. Použití příliš tenkých vodičů způsobuje zvýšení odporu a tím i nesprávné měření reziduálního proudu chráničem. Pro případné testování chrániče je nezbytné, aby ochranný vodič a fáze byly správně dimenzovány podle schématu zapojení.
Tip: Častou chybou je použití vodičů s příliš malým průřezem v domácí elektroinstalaci, což vede k častému nahodilému vypínání a zbytečným servisním zásahům. Pro koho se to hodí: instalace s moderními jističochrániči a přesným testováním chrániče, pro koho NE: starší instalace s nevhodně dimenzovanými vodiči.
Jak řešit problémy s nahodilým vypínáním proudového chrániče?
Nahodilé vypínání proudového chrániče v elektroinstalaci často signalizuje problém s reziduálním proudem nebo nesprávným zapojením vodičů. Nejčastější příčinou bývá chybné propojení ochranného vodiče (PE) a nulového vodiče (N), které může způsobit falešné sepnutí jističochrániče. Diagnostika těchto problémů je proto nezbytná pro správnou funkci a bezpečnost.
Jak ověřit správné zapojení proudového chrániče v rozvaděči
- Kontrola vodičů PE a N – ověřte, že ochranný vodič není připojen na nulový svorku a naopak
- Kontrola schématu zapojení – porovnejte skutečné zapojení s doporučeným schématem výrobce
- Testování chrániče – použijte tlačítko TEST na proudovém chrániči k ověření funkčnosti
- Kontrola reziduálního proudu – měřte pomocí vhodného přístroje, zda nedochází k nechtěným únikům
- Kontrola elektroinstalace – zkontrolujte, zda nejsou porušeny izolace nebo vodiče
Tip: Opakované nahodilé vypínání může signalizovat vážnější závadu v elektroinstalaci, proto v takovém případě doporučuji konzultaci s kvalifikovaným elektrikářem. Takto zajistíte bezpečnost a správnou funkci proudového chrániče.
Časté dotazy o principu a zapojení proudového chrániče
Otázka: Jaký je základní princip fungování proudového chrániče?
Proudový chránič porovnává proud ve fázovém (L) a nulovém vodiči (N) a při rozdílu větším než 30 mA vypne obvod do 30 ms, čímž zabraňuje úrazu elektrickým proudem.
Otázka: Jak často bych měl testovat funkčnost proudového chrániče?
Testujte proudový chránič pomocí vestavěného testovacího tlačítka minimálně jednou za 3 měsíce, aby byla zajištěna jeho spolehlivost.
Otázka: Jak správně zapojit vodiče do proudového chrániče?
Fázový vodič (L) a nulový vodič (N) připojte do vstupních svorek chrániče podle schématu zapojení, ochranný vodič (PE) se nepřipojuje do chrániče, ale přímo do rozvodu.
Otázka: Co znamená citlivost proudového chrániče 30 mA?
Citlivost 30 mA znamená, že chránič vypne obvod při úniku proudu 30 miliampér, což představuje optimální ochranu proti smrtelnému úrazu.
Otázka: Mohu použít proudový chránič v síti TN-C?
Ne, v síti TN-C nelze použít standardní proudový chránič, protože vodič PEN kombinuje nulový a ochranný vodič, což narušuje měření reziduálního proudu.
Otázka: Jaký je rozdíl mezi napěťově nezávislým a závislým proudovým chráničem?
Napěťově nezávislý chránič pracuje bez externího napájení, zatímco závislý vyžaduje připojení k externímu zdroji pro elektronickou detekci úniku.
Otázka: Jaké chyby vedou k nahodilému vypínání chrániče?
Časté chyby jsou zaměnění vodičů L a N, připojení ochranného vodiče do chrániče nebo spojování PE a N za chráničem, což způsobuje falešné spouštění.
Otázka: Jak zapojit třífázový proudový chránič?
Třífázový chránič má čtyři póly pro tři fáze L1, L2, L3 a nulový vodič N, všechny musí být správně připojeny podle schématu zapojení.
Otázka: Jaký vliv má délka vodiče na funkci chrániče?
Příliš dlouhé vodiče zvyšují možnost vzniku reziduálního proudu a mohou způsobit nechtěné vypínání chrániče.
Otázka: Co dělat při opakovaném nahodilém vypínání chrániče?
Zkontrolujte správnost zapojení, stav izolace a případně vyhledejte odbornou konzultaci kvůli měření reziduálních proudů.
Otázka: Jaké jsou doporučené hodnoty reziduálního proudu?
Pro ochranu osob se běžně používají chrániče s citlivostí 30 mA, pro požární ochranu až 300 mA.
Otázka: Proč se ochranný vodič nepřipojuje do proudového chrániče?
Připojení ochranného vodiče (PE) do chrániče může způsobit falešné vypínání z důvodu nesprávného měření reziduálního proudu.
Otázka: Jaká je maximální proudová zatížitelnost proudových chráničů?
Typické hodnoty jsou 25 A, 40 A a 63 A, je nutné zvolit podle jmenovitého proudu elektroinstalace a jističochrániče.
Otázka: Kde se nejčastěji instalují proudové chrániče v domácnosti?
Proudové chrániče se instalují na zásuvkové okruhy a v koupelnách, kde je zvýšené riziko kontaktu s vodou a elektrickým proudem.
Otázka: Jaké normy platí pro proudové chrániče v ČR?
Platí norma ČSN 33 2000-5-53 ed.3 a evropské normy IEC/EN 61009-1 a IEC/EN 61009-2-1, které definují bezpečnostní požadavky a testování chráničů.
