Asynchronní motor patří mezi nejpoužívanější elektrické stroje díky své jednoduché konstrukci a spolehlivému provozu. Jeho princip spočívá v indukčním vzniku točivého magnetického pole, které umožňuje efektivní přeměnu elektrické energie na mechanickou sílu. Díky momentové charakteristice a možnosti využití jako generátor se uplatňuje v širokém spektru průmyslových i domácích aplikací.
⭐ Co byste měli vědět
- Asynchronní motor pracuje na principu elektromagnetické indukce mezi statorem a rotorem s typickým skluzem 1-5 %.
- Synchronní otáčky motoru jsou určeny frekvencí (50 Hz) a počtem pólových dvojic, například 3000 ot./min při jedné pólové dvojici.
- Výkon asynchronních motorů se pohybuje od desítek wattů až po stovky kilowattů v průmyslu.
- Účinnost moderních motorů dosahuje energetických tříd IE2 až IE4 podle normy IEC 60034.
- Asynchronní motory mají životnost 15-20 let při správné údržbě, která zahrnuje kontrolu teploty do 120 °C a mazání ložisek.
Princip činnosti asynchronního motoru
Princip činnosti asynchronního motoru spočívá v tom, že rotor se otáčí pomaleji než točivé magnetické pole statoru. Tento rozdíl mezi synchronními otáčkami pole a skutečnými otáčkami rotoru nazýváme skluz, který se obvykle pohybuje mezi 1 až 5 %. Frekvence napájení, například 50 Hz v běžné síti, společně s počtem pólových dvojic statoru určuje synchronní otáčky motoru, například 3000 otáček za minutu pro jeden pár pólů. Asynchronní motor tak využívá princip elektromagnetické indukce k přeměně elektrické energie na mechanickou práci.
Elektromagnetická indukce ve statoru a rotoru
Stator asynchronního motoru vytváří točivé magnetické pole točící se synchronní rychlostí podle frekvence napájení. Rotor je vystaven tomuto točivému poli a díky rozdílu otáček, tedy skluzu, v něm je indukován elektrický proud. Tento indukovaný proud vytváří vlastní magnetické pole rotoru, které se snaží „dohnat“ točivé pole statoru, čímž vzniká točivý moment. Elektromagnetická indukce je klíčová pro funkci asynchronních strojů, protože umožňuje přenos energie mezi statorem a rotorem bez přímého elektrického spojení.
Výpočet a význam skluzu
Skluz vyjadřuje relativní rozdíl mezi synchronními otáčkami statorového pole a skutečnými otáčkami rotoru. Vypočítá se podle vzorce skluz = (n_synchronní – n_skutečné) / n_synchronní × 100 %. Typická hodnota skluzu u běžných asynchronních motorů je mezi 1 a 5 %. Tento skluz je nezbytný, aby v rotoru mohl být indukován proud a mohl motor pracovat. Bez skluzu by asynchronní motor nefungoval, naopak příliš velký skluz značí přetížení nebo poruchu.
- Synchronní otáčky určují frekvence napájení a počet pólů
- Skluz způsobuje indukci proudu v rotoru
- Momentová charakteristika asynchronního motoru závisí na skluzu a zatížení
Tip: Častou chybou je provoz motoru s příliš vysokým skluzem, což vede k přehřívání a rychlejšímu opotřebení. Asynchronní motor se hodí pro většinu průmyslových aplikací, kde není potřeba přesné synchronní otáčky, naopak pro přesné řízení otáček je vhodnější synchronní motor.

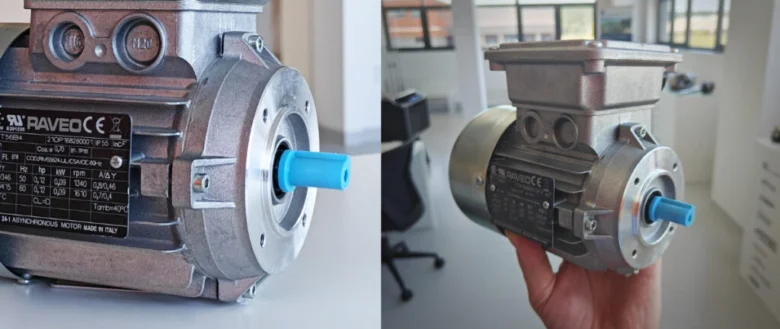

Konstrukce asynchronního motoru
Asynchronní motor se skládá z několika klíčových částí, které společně zajišťují jeho efektivní chod a dlouhou životnost. Základ tvoří stator a rotor, doplněné o mechanické komponenty jako jsou ložiska, hřídel a kryt s chlazením. Pro správné zapojení asynchronního motoru 230V je důležité pochopit funkci těchto částí a jejich vzájemné propojení, které lze znázornit v detailním asynchronním motoru schématu.
Materiály a technologie výroby plechů statoru a rotoru
Izolační plechy statoru i rotoru jsou vyrobeny z kvalitní elektroocelové slitiny, která minimalizuje vířivé ztráty a zvyšuje účinnost motoru. Technologie výroby zahrnuje přesné laserové řezání a povrchové úpravy, které zabraňují magnetickým zkratům a zlepšují magnetické vlastnosti. Tyto postupy jsou základem pro dosažení lepší momentové charakteristiky asynchronního motoru a vyšší spolehlivosti asynchronních strojů.
| Část motoru | Materiál | Výroba a úpravy |
|---|---|---|
| Stator plechy | Elektroocelový pás | Laserové řezání, povrchová izolace |
| Klecový rotor | Měď nebo hliník | Lisování a svařování tyčí, povrchová úprava |
| Kroužkový rotor | Ocelové plechy s měděnými kroužky | Svařování a kalení kroužků |
Stator a jeho konstrukce
Stator obsahuje vinutí navinuté na izolačních pleších, které tvoří magnetický obvod. Izolační plechy jsou navrženy tak, aby snižovaly ztráty způsobené vířivými proudy a zvyšovaly celkovou účinnost motoru. Správné zapojení statoru je klíčové pro optimální provoz, zejména u asynchronních motorů 230V.
Rotor klecový a kroužkový
Klecový rotor je tvořen měděnými nebo hliníkovými tyčemi spojenými na obou koncích kruhovými prstenci, což zajišťuje jednoduchou, spolehlivou konstrukci s nízkými nároky na údržbu. Kroužkový rotor oproti tomu obsahuje měděné kroužky, které umožňují připojení vnějších odporů pro regulaci rozběhu a momentové charakteristiky. Tento typ rotoru se často používá tam, kde je potřeba plynulá regulace otáček.
Ložiska, hřídel a kryt motoru
Ložiska zajišťují hladký chod rotoru na hřídeli a minimalizují mechanické tření. Hřídel přenáší rotační pohyb do poháněného zařízení. Kryt motoru chrání vnitřní části před prachem a vlhkostí a často obsahuje ventilátory pro účinné chlazení, což je nezbytné pro udržení provozních teplot a prodloužení životnosti motoru.
Podrobnější technické informace naleznete například v článku na Wikipedia.
Technické parametry a provoz asynchronních motorů
Asynchronní motor patří mezi nejpoužívanější asynchronní stroje díky své jednoduché konstrukci a spolehlivému provozu. Typické napájecí napětí pro asynchronní motor 230V je 230/400 V u třífázových modelů, přičemž výkon motoru se pohybuje od desítek wattů až po stovky kilowatt. Startovací proud dosahuje 5-7násobku jmenovitého proudu, což je důležitý parametr při dimenzování elektrické instalace a spouštěcích zařízení.
Účinnost asynchronních motorů splňuje normy IEC 60034, kde se běžně řadí do energetických tříd IE2 až IE4. Vyšší třídy účinnosti znamenají menší ztráty energie a nižší provozní náklady. Krytí motorů se pohybuje mezi IP54 a IP65, což zajišťuje ochranu proti prachu a vodě, důležitou pro průmyslové i domácí použití.
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Napájecí napětí | 230/400 V | Standardní třífázové napětí |
| Výkon motoru | Desítky W až stovky kW | Široký rozsah pro různé aplikace |
| Startovací proud | 5-7× jmenovitý proud | Nutno zohlednit při zapojení |
| Účinnost | IE2 až IE4 (IEC 60034) | Energetické třídy dle mezinárodní normy |
| Krytí | IP54 až IP65 | Ochrana proti prachu a vodě |
Asynchronní motor – technické parametry a použití
Provozní otáčky asynchronního motoru se pohybují obvykle kolem 1400 až 3000 ot/min, v závislosti na počtu pólů a frekvenci napájení. Výhodou oproti synchronnímu motoru je jednodušší konstrukce bez nutnosti komutátoru či permanentních magnetů, což snižuje nároky na údržbu. Zároveň momentová charakteristika asynchronního motoru umožňuje plynulý rozběh a stabilní chování při zatížení.
Tip: Častou chybou je podcenění startovacího proudu, který může způsobit vypínání jističů nebo pokles napětí v síti. Proto je důležité správné zapojení a dimenzování ochranných prvků. Asynchronní motor se hodí pro většinu průmyslových aplikací, méně vhodný je tam, kde je vyžadována přesná synchronizace otáček.
Regulace otáček a metody brzdění asynchronních motorů
Regulace otáček a metody brzdění asynchronních motorů jsou klíčové pro jejich efektivní provoz v průmyslu i domácnosti. Umožňují přizpůsobit výkon motoru konkrétním požadavkům a zajistit bezpečné zastavení stroje.
Regulace otáček pomocí frekvenčního měniče
Frekvenční měnič umožňuje plynulou regulaci otáček asynchronního motoru od 0 do 100 % jmenovitých otáček změnou frekvence napájecího napětí. Tento způsob regulace je nejčastější, protože zachovává momentovou charakteristiku asynchronního motoru a nabízí přesné řízení. Kromě frekvenčního měniče lze otáčky měnit také změnou počtu pólů statoru nebo skluzem u kroužkových rotorů, což však poskytuje méně flexibilní rozsah nastavení.
- Nastavení frekvence – změna frekvence napájecího napětí ovlivní otáčky motoru.
- Úprava počtu pólů – změnou zapojení statorového vinutí se mění synchronní otáčky.
- Skluzová regulace – u kroužkových rotorů lze ovlivnit skluz a tím otáčky rotoru.
Metody brzdění asynchronního motoru
Brzdění asynchronních motorů se provádí protiproudovým nebo generátorovým způsobem. Protiproudové brzdění využívá přepólování napájení a vytváří odpor otáčení. Generátorové brzdění přeměňuje kinetickou energii motoru zpět na elektrickou energii, kterou frekvenční měnič dokáže vrátit do sítě, což výrazně zvyšuje účinnost zastavení.
- Aktivace protiproudového brzdění – reverzní napájení snižuje otáčky.
- Použití generátorového brzdění – frekvenční měnič zpětně využívá energii rotoru.
Tip: Častá chyba je nesprávné nastavení frekvenčního měniče při generátorovém brzdění, což může vést ke škodám na zařízení. Regulace otáček se hodí zejména tam, kde je požadována přesná změna výkonu, zatímco jednoduché brzdění bez měniče vyhovuje méně náročným aplikacím.
Použití asynchronních motorů v praxi a údržba
Asynchronní motory patří mezi nejpoužívanější elektromotory díky své jednoduchosti, spolehlivosti a širokému uplatnění. Jejich princip činnosti zajišťuje efektivní přeměnu elektrické energie na mechanickou sílu, což umožňuje využití v mnoha odvětvích průmyslu i běžné domácnosti.
Typické aplikace asynchronních motorů
Asynchronní stroje se běžně využívají v průmyslové automatizaci, kde pohánějí obráběcí stroje, čerpadla a ventilátory. V domácnostech najdete asynchronní motor například v pračkách nebo klimatizacích. Díky své konstrukci a momentové charakteristice asynchronní motor 230V s jednoduchým zapojením nabízí spolehlivý chod bez nutnosti časté údržby.
Ekonomika provozu asynchronních motorů
Náklady na energii tvoří hlavní část provozních výdajů asynchronních motorů. Správná údržba, která zahrnuje kontrolu teploty do 120 °C a pravidelné mazání ložisek, prodlužuje životnost motoru na 15-20 let. Nedostatečná péče vede k vyšší spotřebě a riziku poruch, což zvyšuje celkové náklady. Proto se vyplatí dbát na správné zapojení a monitorovat provozní parametry.
Časté dotazy (FAQ) k asynchronním motorům
Otázka: Jaký je princip činnosti asynchronního motoru?
Asynchronní motor pracuje na principu elektromagnetické indukce mezi statorem a rotorem. Rotor se otáčí s malým skluzem, obvykle 1-5 % pomaleji než synchronní otáčky točivého pole statoru.
Otázka: Co znamená pojem asynchronní u motoru?
Asynchronní označuje, že rotor motoru se neotáčí přesně synchronně s magnetickým polem statoru. Tento rozdíl otáček se nazývá skluz a typicky činí 1-5 %.
Otázka: Jak se vypočítá skluz asynchronního motoru?
Skluz (%) se vypočítá podle vzorce: ((Synchronní otáčky – Skutečné otáčky) / Synchronní otáčky) × 100. Například skluz 15 ot./min při synchronních 1500 ot./min odpovídá 1 %.
Otázka: Jaké jsou typické provozní otáčky asynchronního motoru?
Synchronní otáčky závisí na frekvenci 50 Hz a počtu pólových dvojic, například 3000 ot./min pro jeden pár pólů. Skutečné otáčky motoru jsou o 1-5 % nižší kvůli skluzu.
Otázka: Jaký je rozdíl mezi asynchronním a synchronním motorem?
Synchronní motor má rotor, který se otáčí přesně synchronně s magnetickým polem statoru. Asynchronní rotor zaostává o skluz 1-5 % a tento rozdíl je klíčový pro jeho funkci.
Otázka: Kde se asynchronní motory nejčastěji používají?
Asynchronní stroje nacházejí uplatnění v průmyslu v čerpadlech, ventilátorech, kompresorech a dopravnících, stejně jako v domácnostech v menších spotřebičích.
Otázka: Jaké je typické napájecí napětí asynchronního motoru?
Třífázové asynchronní motory běžně pracují na napětí 230/400 V, zatímco jednofázové varianty jsou obvykle do 1 kW.
Otázka: Jak se reguluje otáčky asynchronního motoru?
Nejčastěji se otáčky regulují pomocí frekvenčního měniče, který umožňuje plynulou kontrolu otáček v rozsahu od 0 do 100 % jmenovité hodnoty.
Otázka: Jaký je startovací proud asynchronního motoru?
Startovací proud může dosahovat 5 až 7násobku jmenovitého proudu, proto je nutné správně dimenzovat jističe a spouštěcí zařízení.
Otázka: Jaká je životnost asynchronního motoru při správné údržbě?
Při pravidelné údržbě, zahrnující testování teploty do 120 °C a mazání ložisek, může životnost dosáhnout 15 až 20 let.
Otázka: Jaké jsou metody brzdění asynchronních motorů?
Používá se protiproudové brzdění a generátorové brzdění. Druhá metoda vyžaduje frekvenční měnič pro zpětné vracení energie do sítě.
Otázka: Co je to skluzová regulace?
Skluzová regulace mění otáčky přidáním odporu do rotoru u motorů s kroužkovým rotorem, což je však méně efektivní než regulace frekvencí.
Otázka: Co znamená krytí IP54 až IP65 u motorů?
Ochranné krytí IP54 až IP65 označuje úroveň ochrany proti prachu a vodě, kde IP65 poskytuje vysokou odolnost vhodnou pro náročné provozní podmínky.
Otázka: Jaké normy platí pro asynchronní motory?
Asynchronní motor musí splňovat normu IEC 60034, která stanoví požadavky na konstrukci, účinnost a bezpečnost.
Otázka: Může asynchronní motor fungovat jako generátor?
Ano, při zpětném chodu nebo zpomalování může asynchronní motor pracovat jako generátor, což se využívá například v generátorovém brzdění s frekvenčním měničem.
