Stykače a SSR relé patří mezi klíčové prvky pro spolehlivé řízení elektrických obvodů, zejména při zapojení start-stop systémů. Správné připojení svorek A1 a A2 a dodržení bezpečnostních zásad montáže výrazně prodlužují životnost zařízení a zajišťují teplotní ochranu stykače. Naučíte se, jak je efektivně využít pro různé aplikace a předejít běžným chybám při instalaci.
⭐ Zásadní body
- Stykače spínají výkonové obvody s ovládacím napětím od 6 V do 690 V AC/DC a mají životnost přes 0,5 milionu sepnutí.
- SSR relé umožňují rychlé spínání do 1 ms, jsou tišší a mají delší životnost přes 15 let MTTF.
- Tepelný proud stykače (Ith) určuje dlouhodobou zátěž bez přehřátí, běžné stykače mají krytí minimálně IP20.
- SSR relé rozptylují 1-2 % výkonu jako teplo, proto je nutné správné chlazení pod 85 °C.
- Stykače mají mechanické blokování a jsou vhodné pro spínání motorů, zatímco SSR relé jsou ideální pro časté rychlé spínání topných těles.
Princip fungování stykačů a SSR relé v elektrických obvodech
Stykače jsou elektromechanická relé s ovládacím napětím v rozsahu 6-690 V AC nebo DC, která spínají elektrické obvody s vyšším proudem. Jejich konstrukce zahrnuje mechanické kontakty ovládané cívkou, která při přivedení napětí sepne nebo rozepne hlavní obvod. Naopak SSR relé (Solid State Relay) využívají polovodičové spínače bez pohyblivých částí, což umožňuje rychlé spínání do 1 ms a životnost přesahující 15 let MTTF (Mean Time To Failure).
Stykače se běžně používají tam, kde je potřeba spínat velké proudy například u motorů nebo topných těles, přičemž jejich životnost je ovlivněna mechanickým opotřebením kontaktů a teplotní ochranou. Naproti tomu SSR relé jsou vhodná pro aplikace vyžadující bezkontaktní spínání s vysokou spolehlivostí a rychlou odezvou, například v řízení teploty nebo přesném časování.
Jak funguje SSR relé a kde se používá
SSR relé pracuje na principu polovodičů, které při přivedení ovládacího signálu (typicky 3-32 V DC) otevřou nebo uzavřou spínací obvod bez mechanického kontaktu. Díky absenci pohyblivých částí nedochází k jiskření a opotřebení, což výrazně prodlužuje životnost zařízení. SSR relé se často používají v průmyslových automatech, topných systémech a všude tam, kde je potřeba rychlé a tiché spínání.

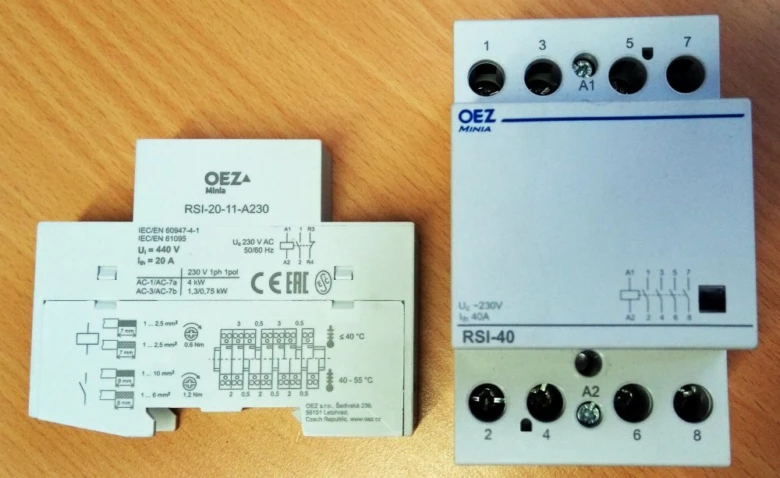

Jak funguje a jak se zapojuje jednofázový stykač
Jednofázový stykač se zapojuje připojením ovládací cívky na svorky označené A1 a A2. Po přivedení ovládacího napětí na tyto svorky dojde k magnetickému sepnutí kontaktů, které umožní průchod proudu do hlavního obvodu. Pro ovládání stykače se často používají tlačítka start a stop – tlačítko start přivede napětí na A1 a A2, tlačítko stop jej přeruší. Při zapojení je třeba dodržet správné polarity a zajistit teplotní ochranu stykače proti přehřátí.
- Stykač disponuje mechanickými kontakty vhodnými pro spínání vyšších proudů s rizikem opotřebení.
- SSR relé nabízí rychlost spínání do 1 ms a vyšší životnost díky polovodičové technologii.
- Ovládací napětí stykače se pohybuje mezi 6 a 690 V AC/DC, SSR relé většinou ovládají nízké DC napětí.
- Životnost stykače je limitována mechanickým opotřebením, SSR relé mají životnost přes 15 let MTTF.
- Bezpečnostní montáž SSR relé zahrnuje správné chlazení kvůli rozptylu tepla.
Tip: Při zapojení stykače s tlačítky start stop je nutné zajistit správné mechanické blokování, aby se předešlo nechtěnému souběžnému sepnutí více obvodů. SSR relé vyžadují pečlivou montáž s ohledem na rozptyl tepla, jinak hrozí přehřátí a zkrácení životnosti.
Výběr mezi stykačem a SSR relé závisí na požadavcích aplikace – tam, kde je potřeba robustní spínání vysokých proudů a jednoduchá instalace, se hodí stykač. Pro rychlé, tiché a bezúdržbové spínání s dlouhou životností je ideální SSR relé.
Jak správně zapojit stykač: krok za krokem
Správné zapojení stykače je základem spolehlivého a bezpečného provozu elektrických obvodů. Následující návod vám krok za krokem vysvětlí, jak připojit svorky A1 a A2, zapojit tlačítka start a stop a realizovat jednoduché zapojení stykače HDO. Dodržení těchto postupů minimalizuje riziko chyb a prodlouží životnost stykače.
Připojení svorek A1 a A2
Svorky A1 a A2 jsou určeny pro připojení ovládacího napětí cívky stykače. Toto napětí bývá nejčastěji 230 V AC, ale existují i stykače s cívkou na 24 V DC. Svorku A1 připojte na fázi ovládacího napětí a A2 na nulový vodič nebo záporný pól zdroje. Při zapojení je nutné respektovat polaritu u DC stykačů, jinak může dojít k poškození cívky. Stykač se obvykle montuje na DIN lištu a musí mít krytí minimálně IP20, aby byla zajištěna základní ochrana proti dotyku. Doporučuji dbát na správné upevnění a dostatečné větrací mezery kolem stykače kvůli rozptylu tepla, což přispívá k prodloužení jeho životnosti.
Zapojení tlačítek start a stop
Tlačítka start a stop slouží k ručnímu ovládání stykače v ovládacím okruhu. Tlačítko start sepne cívku stykače, tlačítko stop ji rozepne. Nejčastěji se používá zapojení s přidrží, kdy startovací tlačítko spustí stykač a ten zůstane sepnutý i po jeho uvolnění, dokud se nestiskne stop. Pro správné zapojení tlačítek je nutné použít tlačítka s kontakty určenými pro ovládací napětí a zapojit je do série s cívkou stykače. Častou chybou je nesprávné zapojení stop tlačítka do paralelního obvodu, což může způsobit nefunkčnost ovládání. Pro bezpečné zapojení stykače A1 a A2 v tomto ovládacím okruhu platí zásada, že cívka musí být chráněna proti přepětí a přehřátí pomocí teplotní ochrany stykače.
Zapojení stykače HDO
Stykač HDO (hromadné dálkové ovládání) reaguje na speciální signál HDO, který přenáší distributoři elektrické energie pro řízení odběru v topných systémech nebo průmyslových aplikacích. Zapojení stykače HDO vyžaduje připojení na přijímač signálu HDO, který obvykle spíná cívku stykače přes svorky A1 a A2. Tento způsob zapojení umožňuje automatické dálkové ovládání výkonu bez potřeby manuálních zásahů. Jednoduchý návod na zapojení stykače HDO zahrnuje:

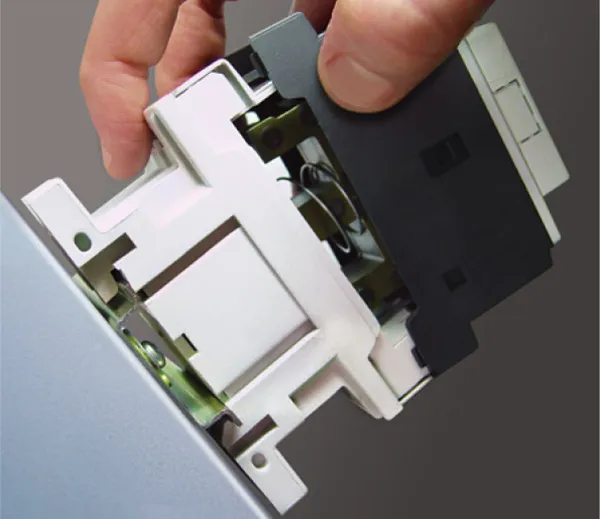

- Montáž stykače na DIN lištu v rozvaděči s krytím minimálně IP20
- Připojení napájení stykače přes svorky A1 a A2 na výstup přijímače HDO
- Připojení hlavního výkonového obvodu k hlavním kontaktům stykače
- Kontrolu funkčnosti spínání podle signálu HDO
Tip: Při montáži stykače HDO dbejte na dostatečné větrací mezery a zkontrolujte správné dimenzování stykače podle maximálního proudu zátěže, abyste předešli přehřívání a zkrácení životnosti stykače.
Tento postup vám pomůže bezpečně a efektivně provést zapojení stykače s tlačítky start a stop i zapojení stykače HDO, čímž zajistíte dlouhodobý a spolehlivý provoz vašeho elektrického zařízení.
Jak zapojit SSR relé a tipy pro bezpečný provoz

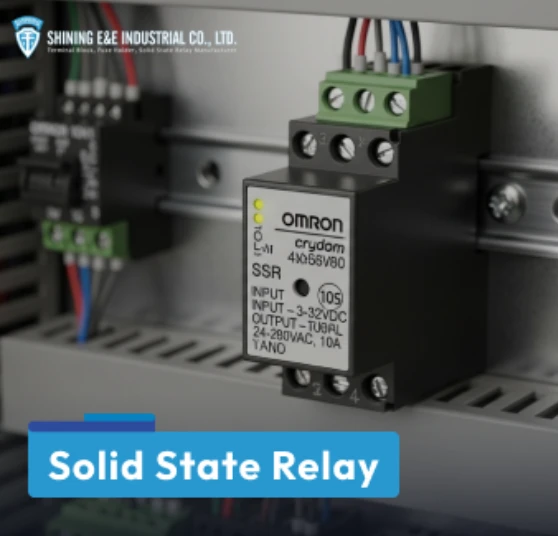

SSR relé představují moderní bezkontaktní spínače, které se často používají pro řízení teploty a výkonu v domácích i průmyslových aplikacích. Správné zapojení a montáž jsou zásadní pro bezpečný provoz a dlouhou životnost zařízení. Následující podkapitoly popisují klíčové kroky a zásady pro správné zapojení SSR relé do elektrického obvodu.
Správné připojení svorek SSR relé
SSR relé má jasně označené svorky, přičemž svorka 3 je určena pro připojení fáze a svorka 4 pro připojení nuly. Správné zapojení těchto svorek je základem funkčnosti relé i bezpečnosti celého obvodu. Fáze by měla být vždy přivedena na svorku 3, protože toto uspořádání zajišťuje správné spínání a minimalizuje riziko zpětného proudu nebo nesprávné funkce. Připojení nuly na svorku 4 dokončuje elektrický okruh, což umožňuje relé efektivně řídit průtok proudu.
Při zapojování SSR relé do domácího obvodu je vhodné dbát na označení vodičů a používat správné průřezy kabelů, aby odpovídaly předpokládané zátěži. Nesprávné připojení svorek může vést k přehřátí relé či nefunkčnosti spínání.
Doporučené chlazení a montáž SSR relé
Při provozu SSR relé dochází k rozptylu tepla, který činí přibližně 1-2 % z přenášeného výkonu. Tento rozptyl je významný zejména u vyšších proudů a může způsobit přehřívání relé. Proto se doporučuje instalovat chladič, který udrží teplotu SSR relé pod 85 °C. Překročení této teploty může zkrátit životnost relé a ohrozit bezpečnost provozu.
Montáž SSR relé by měla probíhat na dobře větraném místě s dostatečným přístupem vzduchu. Bezpečnostní montáž SSR relé zahrnuje pevné uchycení chladiče a správné odizolování vodičů, aby se zabránilo náhodnému dotyku pod napětím. Navíc je vhodné použít teplotní ochranu, která v případě přehřátí vypne relé nebo celý obvod.
Praktické rady pro zapojení SSR relé v domácnosti zahrnují:
- Umístění chladiče na kovový povrch pro lepší odvod tepla
- Kontrola povoleného maximálního proudu a napětí SSR relé dle technických údajů
- Vyhnutí se blízkosti zdrojů vlhkosti a prachu
- Pravidelné vizuální kontroly a údržba chlazení
Tip: Častou chybou je podcenění chlazení SSR relé, což vede k jeho rychlému selhání. Pokud plánujete zapojení SSR relé pro ohřev nebo řízení výkonu, vždy připojte kvalitní chladič a nezapomeňte na bezpečnostní montáž.
Jak správně nastavit a zapojit SSR relé pro ohřev
SSR relé se využívá především pro bezkontaktní spínání výkonových obvodů, například pro řízení topných těles. Správné nastavení a zapojení SSR relé do obvodu zahrnuje připojení citlivých ovládacích signálů k cívce relé a dodržení polarity, pokud je to uvedeno výrobcem. Vhodná je také instalace teplotní ochrany, která zabraňuje přehřátí a zajistí stabilitu provozu.
Použití SSR relé pro ohřev se osvědčuje díky rychlosti spínání a bezhlučnému provozu ve srovnání s klasickými stykači. Nicméně pro velmi vysoké proudy nebo přepínání motorových zátěží je vhodné zvážit použití stykače, který má delší životnost a mechanické blokování.
Správné zapojení SSR relé do obvodu minimalizuje riziko poruch a zajišťuje efektivní řízení teploty a výkonu v domácnosti i průmyslu.
Rozdíly mezi stykači a SSR relé a jejich vhodné použití
Mechanické stykače a polovodičová SSR relé se liší zejména v rychlosti spínání, životnosti, hlučnosti a ceně. Stykač má spínací čas přibližně 10 ms, což je dostatečné pro většinu průmyslových aplikací, kde není potřeba extrémně rychlé přepínání. Naopak SSR relé dosahuje spínací doby kolem 1 ms, což umožňuje přesnější řízení zejména v aplikacích s častým spínáním nebo regulací teploty.
Životnost stykače obvykle přesahuje 0,5 milionu sepnutí, což se hodí pro aplikace s méně častým spínáním. SSR relé nabízí výrazně delší životnost přes 15 let MTTF (Mean Time To Failure), díky absenci mechanických částí a bezkontaktnímu spínání. Výhodou SSR relé je také tichý provoz, zatímco stykače jsou mechanicky hlučnější.
Cena je dalším faktorem – stykače bývají levnější a jednodušší na zapojení (například zapojení stykače A1 A2 nebo zapojení stykače start stop), což je vhodné pro základní spínací úlohy. SSR relé vyžadují bezpečnostní montáž a často i chlazení kvůli rozptylu tepla, což zvyšuje náklady a složitost instalace.
Tabulka shrnující klíčové parametry:
| Parametr | Stykač | SSR relé |
|---|---|---|
| Spínací čas | cca 10 ms | cca 1 ms |
| Životnost | přes 0,5 milionu sepnutí | přes 15 let MTTF |
| Hlučnost | mechanicky hlučný | tichý provoz |
| Cena | nižší | vyšší, vyžaduje chlazení |
| Vhodnost použití | pro silnoproudé obvody, kde není potřeba rychlé spínání | regulace teploty, časté spínání, bezkontaktní spínání |
Výhody a nevýhody použití stykače a SSR relé
Stykač je vhodný tam, kde je potřeba jednoduché a levné spínání s menším počtem sepnutí, například u motorů nebo topných těles s tlačítky start stop. Naopak SSR relé se hodí pro přesnou regulaci a aplikace vyžadující rychlé spínání, například řízení teploty s bezpečnostní montáží SSR relé a ochranou proti přehřátí.
Tip: Častá chyba při použití SSR relé je podcenění chlazení, což vede k přehřátí a zkrácení životnosti. Pro někoho, kdo hledá levné a spolehlivé spínání bez zvýšených nároků na rychlost, je lepší zvolit stykač. Pokud však potřebujete rychlost a bezhlučný provoz, SSR relé představuje lepší volbu.
Výběr a dimenzování stykačů a SSR relé podle parametrů zátěže
Při výběru stykače nebo SSR relé je klíčové správně zohlednit parametry zátěže a provozní podmínky. Tepelný proud (Ith) udává maximální dlouhodobý proud, který může stykač bezpečně přenášet bez přehřátí. Tento parametr je zásadní pro zajištění spolehlivosti a životnosti stykače. Jmenovitý pracovní proud (Ie) pak závisí na typu zátěže – odporová a induktivní zátěž se liší v charakteru proudu a jeho vlivu na spínací prvky.
Pro odporovou zátěž je jmenovitý proud stykače obvykle vyšší, protože proud je stabilní a bez fázového posunu. Naproti tomu u induktivní zátěže, například motorů, je nutné počítat s nižší hodnotou Ie kvůli vyšším spínacím nárazům a možnému vzniku jisker. Z tohoto důvodu se stykače dimenzují podle kategorií, například AC3 pro induktivní zátěž, kde jmenovitý proud bývá nižší než u odporové zátěže.
SSR relé se vybírají především podle maximálního provozního proudu a výkonu zátěže. Díky rychlosti spínání SSR relé a bezkontaktní konstrukci je jejich bezpečnostní montáž jednodušší a minimalizuje mechanické opotřebení. Typicky se používají pro řízení teploty a spínání odporových topných těles, kde pomáhají eliminovat jiskření a prodlužují životnost spínacích prvků.

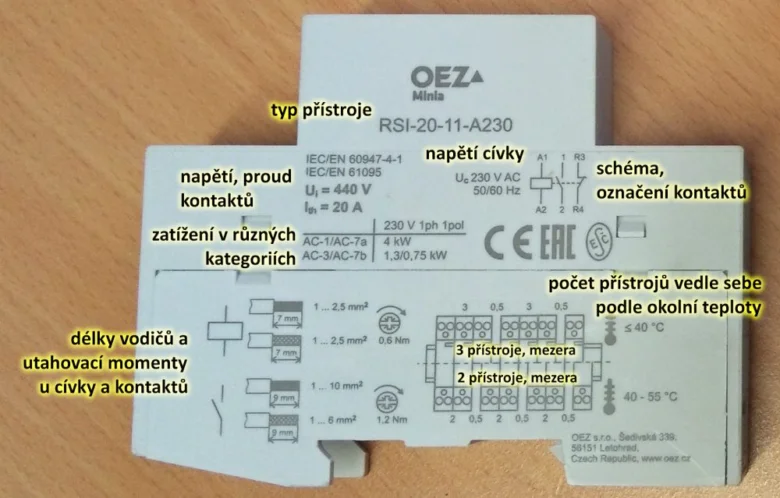

- Tepelný proud (Ith) definuje maximální trvalé zatížení stykače
- Jmenovitý pracovní proud (Ie) závisí na typu zátěže – odporová zátěž má vyšší hodnoty než induktivní
- Stykače jsou vhodné pro spínání vyšších proudů a induktivních zátěží, například motorů
- SSR relé umožňují rychlé, bezkontaktní spínání vhodné pro odporové zátěže a přesné řízení teploty
- Při zapojení stykače je zásadní správné připojení svorek A1 a A2 podle elektrického schématu, které zajistí správnou funkci a bezpečnost obvodu
- Zapojení stykače start stop využijete pro pohodlné a bezpečné ovládání motorů a strojů
Tip: Kdy použít stykač místo SSR relé? Stykače doporučuji tam, kde je potřeba spínat induktivní zátěž s vyššími proudy a s možností mechanického blokování. Naopak SSR relé jsou ideální pro aplikace s odporovou zátěží a tam, kde je vyžadována rychlá odezva a minimální opotřebení spínacích prvků.
Jak správně nastavit a zapojit SSR relé pro ohřev
SSR relé připojte v souladu s doporučeným schématem výrobce, vždy dbejte na správné dimenzování dle proudu a napětí zátěže. Teplotní ochrana stykače je u SSR relé nahrazena elektronickými obvody, které zajišťují přesné a bezpečné řízení výkonu bez mechanického opotřebení. Rychlost spínání SSR relé umožňuje efektivní regulaci teploty bez kolísání.
Chlazení a řízení výkonu SSR relé: praktické tipy a pokročilé metody
Chlazení SSR relé a správné řízení výkonu jsou klíčové pro dlouhou životnost a bezpečný provoz těchto polovodičových spínačů. SSR relé přeměňují přibližně 1-2 % spínaného výkonu na teplo, proto je nutné zajistit efektivní odvod tepla pomocí vhodně dimenzovaných chladičů. Pro aplikace jako jsou topné systémy se osvědčily fázově řízené SSR relé, která umožňují plynulou regulaci výkonu bez mechanického opotřebení.
Výběr chladiče a montáž
Pro správné chlazení SSR relé je nutné zvolit chladič podle maximálního výkonu, který relé přenáší. Doporučuje se, aby teplota SSR nepřesahovala 85 °C, což výrazně prodlužuje jeho životnost. Výběr chladiče vychází z údajů o rozptylu tepla SSR, který se pohybuje kolem 1-2 % spínaného výkonu. Pro montáž platí několik základních pravidel:
- Vertikální orientace chladiče zajišťuje lepší proudění vzduchu
- Použití termopasty mezi SSR a chladičem zlepšuje tepelný přenos
- Montáž musí respektovat bezpečnostní normy a předpisy, zejména při zapojení stykače A1 A2 a bezpečnostní montáži SSR relé
Častou chybou při zapojení SSR relé je poddimenzování chladiče, což vede k přehřátí a snížení rychlosti spínání SSR relé i jeho životnosti.
Fázově řízené SSR relé a regulace výkonu
Fázově řízené SSR relé využívají řízení spínání v rámci jednotlivých sinusových period střídavého proudu. Tím umožňují plynulou regulaci výkonu v aplikacích, jako jsou topné systémy nebo řízení osvětlení. Princip spočívá v zapínání SSR relé až od určitého úhlu fáze, čímž se upravuje délka průchodu proudu zátěží.
Výhody fázově řízených SSR relé:
- Eliminace mechanického opotřebení oproti stykačům s tlačítky start stop
- Jemné nastavení výkonu bez rušivých jisker
- Snadná integrace do automatizovaných systémů řízení
Pro správné nastavení a zapojení SSR relé pro ohřev je nutné zajistit i teplotní ochranu stykače a vhodné dimenzování podle požadovaného výkonu. Tento způsob regulace se hodí pro aplikace, kde je potřeba přesná kontrola výkonu a dlouhá životnost spínacího prvku, na rozdíl od jednoduchých jednofázových stykačů.
Zapojení stykačů a SSR relé pro složitější aplikace a diagnostika poruch
Zapojení stykačů a SSR relé v složitějších aplikacích vyžaduje přesné schéma a pečlivou diagnostiku, zejména při použití reverzace motoru nebo řízení výkonu. Správné nastavení a kontrola těchto komponent zajistí bezpečný provoz a prodlouží jejich životnost.
Schémata zapojení pro reverzaci motoru
Pro reverzaci směru otáčení motoru se běžně používají dva stykače s mechanickým blokováním, které zamezí současnému sepnutí obou kontaktů a tím i nebezpečnému zkratu. Zapojení stykačů A1 a A2 se provádí tak, že každý stykač ovládá jednu fázi motoru, přičemž jejich spínání je řízeno tlačítky start a stop pro jednoduché ovládání. Mechanické blokování je klíčové k zajištění bezpečnosti – fyzicky znemožňuje sepnutí obou stykačů současně. SSR relé se v tomto zapojení využívá pro přesné řízení výkonu, například k plynulé regulaci otáček motoru nebo k ochraně před přetížením.
Tip: Častou chybou je nesprávné zapojení stykače na svorkách A1 a A2, které může vést k nefunkčnosti ovládání nebo přehřátí zařízení. Proto doporučuji vždy ověřit polarity a napětí ovládací cívky podle výrobního listu.
| Komponenta | Funkce | Poznámka |
|---|---|---|
| Stykač 1 (A1) | Spínání přímého směru otáčení motoru | Ovládán tlačítkem start |
| Stykač 2 (A2) | Spínání reverzace motoru | Mechanické blokování zabraňuje zkratu |
| SSR relé | Plynulé řízení výkonu, ochrana před přetížením | Montáž na chladič s teplotní ochranou |
Diagnostika a detekce poruch SSR relé
Diagnostika SSR relé začíná kontrolou správného zapojení do obvodu, kde je nezbytné ověřit připojení přesně podle schématu, aby se předešlo poruchám způsobeným nesprávným proudovým tokem. Měření odporu na výstupních svorkách SSR relé pomůže zjistit, zda dochází k vnitřnímu zkratu nebo otevřenému obvodu. Monitorování teploty chladiče je dalším zásadním krokem, protože SSR relé generuje při spínání rozptyl tepla, jehož přehřátí výrazně snižuje životnost zařízení. Doporučuje se použít speciální teplotní ochranu stykače nebo SSR relé, která při dosažení kritické teploty vypne přívod proudu.
Tip: Při diagnostice poruch SSR relé lze využít jednoduchý tester s LED indikací stavu sepnutí. Pokud relé nereaguje na řídicí signál, je vhodné zkontrolovat i rychlost spínání SSR relé, protože příliš pomalé spínání může signalizovat opotřebení nebo vnitřní závadu.
| Diagnostická metoda | Popis | Doporučení |
|---|---|---|
| Kontrola zapojení | Ověření správnosti připojení na vstupu a výstupu | Používat schémata výrobce |
| Měření odporu | Test izolace a zkratu na výstupních kontaktech | Provádět pravidelně preventivně |
| Monitorování teploty | Sledování teploty chladiče během provozu | Instalovat teplotní ochranu |
V závěru platí, že správné zapojení stykače s tlačítky start stop a bezpečnostní montáž SSR relé s důrazem na teplotní ochranu jsou klíčové pro spolehlivý provoz složitějších aplikací. Reverzace motoru pomocí stykačů s mechanickým blokováním zvyšuje bezpečnost, zatímco pravidelná diagnostika SSR relé prodlužuje jeho životnost a zabraňuje nečekaným poruchám. Pro aplikace vyžadující rychlé a bezkontaktní spínání je SSR relé ideální, ale vždy je třeba dbát na správné nastavení a kontrolu.
Časté dotazy
Jaký je rozdíl mezi stykačem a SSR relé?
Stykač je elektromechanické relé s životností přes 0,5 milionu sepnutí a spínacím časem cca 10 ms, SSR relé je polovodičové s rychlostí spínání cca 1 ms a životností přes 15 let MTTF.
Jak správně zapojit svorky A1 a A2 stykače?
Svorky A1 a A2 připojují ovládací napětí cívky, běžně 230 V AC nebo 24 V DC, s dodržením polarity a bezpečnosti.
Jak se chladí SSR relé a proč je to důležité?
SSR relé rozptylují 1-2 % výkonu jako teplo a vyžadují chladič, který udržuje teplotu pod 85 °C, aby nedošlo k přehřátí a poškození.
Kdy je vhodné použít stykač místo SSR relé?
Stykače jsou vhodné pro spínání motorů a aplikace s nižší četností spínání, kde je potřeba mechanické blokování a vyšší proudy.
Jak zapojit stykač s tlačítky start a stop?
Tlačítka start a stop se zapojují do ovládacího okruhu stykače s přidrží, aby umožnila manuální spínání a vypínání obvodu.
Jaké jsou běžné chyby při zapojení SSR relé?
Časté chyby jsou opačné zapojení fáze a nuly na svorkách, nedostatečné chlazení a ignorování polarity ovládacího signálu.
Jak diagnostikovat poruchy SSR relé?
Diagnostika zahrnuje kontrolu zapojení svorek, měření odporu, monitorování teploty chladiče a zkušební provoz.
Co je tepelný proud stykače a jak se používá?
Tepelný proud (Ith) je maximální dlouhodobá zátěž stykače bez přehřátí, například u odporové zátěže je roven jmenovitému proudu.
Jak funguje mechanické blokování stykačů při reverzaci motoru?
Mechanické blokování zabraňuje současnému sepnutí dvou stykačů při změně směru otáčení motoru, čímž zajišťuje bezpečnost.
Jak se zapojuje SSR relé pro řízení teploty?
SSR relé se zapojí do topného obvodu s řízením fáze a vhodným chlazením, umožňuje rychlé spínání a přesnou regulaci výkonu.
Jak správně zapojit jednofázový stykač pro bojler?
Připojte fázi na svorku L a výstup k bojleru na svorku T, ovládací cívku zapojte na A1 a A2 podle polarity, obvykle A1 na fázi a A2 na nulák.
Jak zapojit stykač s funkcí přidrží?
Použijte tlačítko start, které sepne cívku stykače, a paralelně k němu připojte kontakt stykače pro přidržení obvodu, tlačítko stop přeruší cívku stykače.
Jak funguje SSR relé při bezkontaktním spínání?
SSR relé využívá polovodičové prvky k sepnutí bez mechanického kontaktu, což umožňuje rychlé a tiché spínání s životností přes 100 000 cyklů.
Jaké jsou kroky pro bezpečné zapojení svorek A1 a A2 stykače?
Nejdříve odpojte napájení, poté připojte A1 na fázi a A2 na nulák, zajistěte pevné utažení a ověřte správné zapojení pomocí multimetru.
Jak vybrat správný stykač nebo SSR relé pro konkrétní aplikaci?
Zvolte stykač pro vyšší proudy nad 10 A a SSR relé pro rychlé spínání a bezkontaktní provoz, vždy zohledněte maximální proud a napětí zařízení.
Jak zapojit stykač ovládaný dvojtlačítkem?
První tlačítko sepne cívku stykače, druhé tlačítko přeruší obvod cívky a tím stykač vypne, kontakty tlačítek jsou zapojeny do série s cívkou.
Jaký je postup zapojení SSR relé pro řízení teploty?
Připojte SSR relé do série s topným tělesem, ovládací vstup zapojte k termostatu nebo regulátoru, který spíná SSR relé podle nastavené teploty.
Jaké chyby se často dělají při zapojení stykače a jak se jim vyhnout?
Častou chybou je překroucení polarity na cívce, špatné utažení svorek a nedodržení maximálního proudu, vždy dodržujte schéma a kontrolujte spoje před zapnutím.
