Správné zapojení zářivek a zářivkových trubic vyžaduje znalost specifických schémat a komponent, jako je elektromagnetický předřadník. Přesné schéma zapojení zářivky pomáhá zajistit bezpečný a efektivní provoz svítidel, včetně moderních LED trubic. Naučte se, jak správně instalovat a upravovat osvětlení pro dlouhou životnost a spolehlivost.
💡 Klíčové informace
- Zářivkové trubice T5 mají průměr 16 mm a délku 120 nebo 150 cm, T8 pak 26 mm a stejnou délku.
- Elektromagnetický předřadník využívá tlumivku, startér a kondenzátor pro zapálení zářivky.
- LED trubice spotřebují až o 80 % méně energie než klasické zářivky při stejné svítivosti.
- Při výměně zářivky za LED trubici je nutné správně připojit vodiče a vypnout jistič pro bezpečnost.
- Životnost LED trubic je 30 000 až 50 000 hodin, což odpovídá 10-17 letům provozu při 8 hodinách denně.
Jak správně zapojit klasickou zářivku s elektromagnetickým předřadníkem
Zapojení klasické zářivky s elektromagnetickým předřadníkem vyžaduje přesné propojení zářivkové trubice, tlumivky, startéru a kondenzátoru, které společně umožňují bezpečné a efektivní zapálení světla při napětí 230 V. Elektromagnetický předřadník omezuje proud v obvodu a vytváří vysokonapěťový impuls potřebný k zapálení výboje, zatímco startér zahřívá elektrody zářivky na přibližně 800 °C. Následující kroky a schéma zapojení klasické zářivky s předřadníkem podrobně vysvětlují princip fungování a klíčová bezpečnostní opatření.
Jak funguje elektromagnetický předřadník v zapojení zářivky?
Elektromagnetický předřadník obsahuje tlumivku, startér a kondenzátor, které společně regulují proud a iniciují zapálení zářivkového výboje. Tlumivka působí jako indukční odpor, při průchodu proudu vytváří magnetické pole, které omezuje velikost proudu na hodnotu přibližně 0,3-0,5 A a zároveň generuje napěťový skok až kolem 200-300 V. Tento impuls překonává počáteční odpor plynného výboje v trubici naplněné rtutí a argonem.
Startér je doutnavka s bimetalovým kontaktem, která při průchodu proudu uzavře obvod a umožní zahřátí elektrod zářivky na cca 800 °C během 0,5-1 sekundy. Po zahřátí startér přeruší obvod, čímž vznikne napěťový skok přes tlumivku (samoindukce), který zapálí argonové médium a rtuťové páry uvnitř trubice. Kondenzátor (typicky 0,5-1 μF, 250 V) slouží k potlačení rušení a zlepšení účiníku obvodu.
Celý systém pracuje na střídavém napětí 230 V, 50 Hz, které napájí elektromagnetický předřadník a zářivku. Správná funkce předřadníku zajišťuje spolehlivé rozsvícení zářivky s minimální spotřebou energie a prodlužuje životnost elektrod.
Jaké jsou bezpečnostní zásady při instalaci zářivky s elektromagnetickým předřadníkem?
Při instalaci zářivky s elektromagnetickým předřadníkem je nutné striktně dodržovat bezpečnostní pravidla, aby se zabránilo úrazu elektrickým proudem a poškození zařízení. Před zahájením prací vždy vypněte hlavní jistič a ověřte absenci napětí pomocí zkoušečky, která musí indikovat nulové napětí v obvodu. Tento postup je základním opatřením bezpečnosti při práci s elektřinou.
- Vypnutí napájení – vypněte jistič v elektrickém rozvaděči, který napájí daný světelný okruh.
- Kontrola absence napětí – použijte zkoušečku napětí s citlivostí minimálně 230 V, abyste potvrdili, že je obvod bez napětí.
- Připojení vodičů – zapojte vodiče podle schématu, přičemž fázový vodič (L) připojte na vstup tlumivky, neutrální vodič (N) na druhý konec zářivky. Startér umístěte do jeho držáku paralelně k elektrodám trubice.
- Montáž startéru, tlumivky a kondenzátoru – zajistěte pevné uchycení všech komponentů, aby nedošlo k uvolnění nebo zkratům.
- Kontrola pevnosti kontaktů – ověřte, že všechny spoje jsou pevné, bez poškození izolace a správně utažené.
- Zapnutí napájení a test – po kontrole bezpečnosti zapněte jistič a ověřte, že zářivka svítí bez blikání či jiných poruch.
Tip: Častou chybou je nesprávné umístění startéru nebo volné spoje, které způsobují blikání, pomalé startování nebo úplnou nefunkčnost zářivky. Doporučuje se také nevykonávat opravy bez odpovídajících elektrotechnických znalostí a nástrojů.
Dodržení těchto bezpečnostních zásad minimalizuje riziko úrazu a zaručuje spolehlivý provoz zářivkového osvětlení. Pro modernizaci osvětlení se doporučuje výměna zářivek za LED trubice, které často vyžadují odstranění elektromagnetického předřadníku a startéru, což zjednodušuje instalaci a snižuje spotřebu energie.
Jak funguje zapojení zářivky se startérem a tlumivkou
Zapojení zářivky se startérem a tlumivkou představuje standardní způsob ovládání klasických zářivek s elektromagnetickým předřadníkem. Tento systém využívá principu zahřátí wolframových elektrod zářivkové trubice na teplotu přibližně 800 °C, což je nezbytné pro emisi elektronů a následné zapálení elektrického výboje v ionizovaných rtuťových parech uvnitř trubice. Následující podsekce detailně popisují funkci jednotlivých komponent a průběh zapalování.
Jak funguje startér a jeho role při zapálení zářivky?
Startér je doutnavková trubice s bimetalovým kontaktem, která umožňuje zahřívání elektrod zářivky. Po zapnutí napájení prochází elektrický proud přes elektrody, které se díky startéru zahřívají na cca 800 °C, čímž dochází k výraznému zvýšení emisí elektronů nezbytných pro zahájení výboje. Po dosažení této teploty startér otevře svůj obvod, což způsobí přerušení proudu a vznik napěťového skoku na tlumivce – elektromagnetickém předřadníku. Tento indukovaný impuls zapálí argonové médium a rtuťové páry uvnitř trubice. Tlumivka zároveň omezuje proud v obvodu, aby nedošlo k jeho přetížení po zapálení výboje.

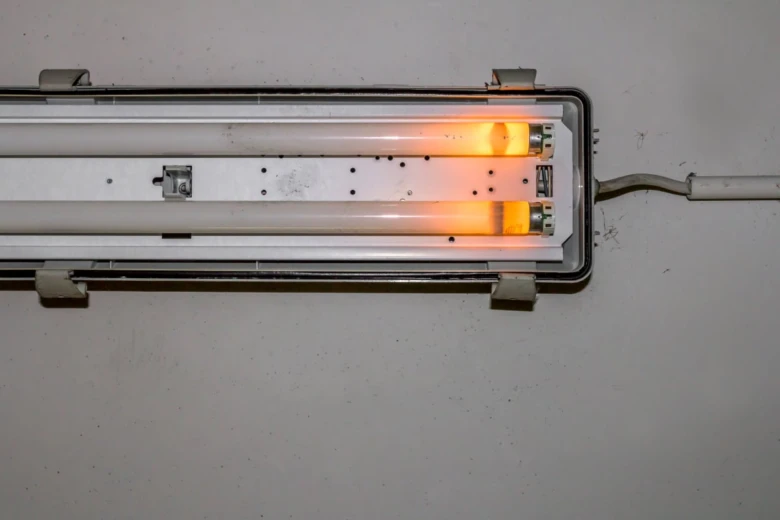

Proč může zapálení zářivky trvat až 10 minut?
Zapálení zářivky není okamžité a může trvat až 10 minut, než dosáhne plného světelného toku. Tento čas je dán opakovaným otevíráním a zavíráním startéru během několika sekund, kdy elektrody procházejí zahřívacím cyklem a postupně zvyšují emisi elektronů. Během této doby dochází k postupné ionizaci rtuťových par, které jsou klíčové pro stabilní a trvalý elektrický výboj. Kondenzátor v obvodu snižuje blikání světla a eliminuje elektromagnetické rušení v síti, čímž zlepšuje stabilitu a komfort provozu. Plný světelný tok se tak stabilizuje až po několika minutách od zapnutí.
- Startér zajišťuje zahřátí elektrod na cca 800 °C pro emisi elektronů
- Tlumivka vytváří vysoké napětí potřebné k zapálení výboje v rtuťových parech
- Kondenzátor potlačuje blikání a elektromagnetické rušení
- Ionizace rtuťových par probíhá postupně během několika minut, což ovlivňuje dobu zapálení
Tip: Při výměně zářivky nebo přechodu na LED trubici je nezbytné přesně dodržet schéma zapojení se startérem a tlumivkou, aby byla zachována bezpečnost práce s elektřinou a správná funkce osvětlení. Častou chybou je nesprávné připojení startéru nebo použití předřadníku nesouladného s typem zářivky, což může vést k neúplnému zapálení nebo poškození komponent. Tento způsob zapojení se hodí pro klasické zářivky s elektromagnetickým předřadníkem, ale není vhodný pro moderní LED trubice, které vyžadují odstranění startéru a tlumivky. Podrobnější informace doporučuji vyhledat na specializovaných stránkách jako https://www.eagri.cz.
Jak vyměnit zářivku za LED trubici krok za krokem
Výměna zářivkové trubice za moderní LED trubici vyžaduje dodržení základních bezpečnostních pravidel a správný postup instalace. Před samotnou výměnou je nezbytné vypnout jistič, který zabezpečuje bezpečnost práce s elektřinou a zamezí riziku úrazu elektrickým proudem. LED trubice slouží jako úsporná a dlouhodobější náhrada klasické zářivky a její správné zapojení vyžaduje znalost schématu zapojení zářivky, zejména pokud dojde k odstranění elektromagnetického předřadníku a startéru.
- Vypnutí jističe – zajistěte, aby bylo napájení světelného okruhu zcela odpojeno.
- Vyjmutí staré zářivky – jemně otočte zářivkovou trubici o 90° v objímce a opatrně ji vyjměte.
- Kontrola objímek – u starších svítidel s tlumivkou a startérem ověřte, zda je nutné odstranit elektromagnetický předřadník a startér podle schématu zapojení zářivky.
- Příprava LED trubice – zkontrolujte správnou orientaci vodičů (L, N, PE) a ujistěte se, že objímky jsou kompatibilní s LED trubicí.
- Instalace LED trubice – zasuňte LED trubici do objímek a otočte o 90° pro pevné uchycení.
- Zapnutí jističe – po pečlivé kontrole zapojení opět zapněte jistič a otestujte funkčnost LED trubice.
Tip: Při výměně LED trubice za zářivkovou trubici často dochází k chybám v připojení vodičů nebo ponechání starého elektromagnetického předřadníku, což způsobuje problémy s rozsvícením. Kompletní odstranění předřadníku a vedení vodičů přímo do objímek výrazně usnadňuje a zrychluje instalaci.
Tento praktický návod na výměnu zářivky za LED trubici usnadní přechod na moderní osvětlení, které je energeticky úspornější a snadněji udržovatelné. Provoz LED trubic bez předřadníku také přináší nižší hlučnost a delší životnost svítidla.
Jak správně zapojit LED trubici do svítidla
Properní zapojení LED trubic vyžaduje úpravu stávajících svítidel, která byla původně určena pro klasické zářivky s elektromagnetickým nebo elektronickým předřadníkem. V této sekci se zaměříme na konkrétní úpravy pro jednostranné napájení LED trubic a ukážeme schéma zapojení na 230 V, které zajistí bezpečný a efektivní provoz.
Úprava svítidel pro jednostranné napájení LED trubic
Při výměně klasické zářivky za LED trubici s jednostranným napájením je nezbytné kompletně odstranit z původního svítidla elektromagnetický nebo elektronický předřadník včetně startéru a tlumivky. Tyto komponenty nejsou pro LED trubice potřeba a jejich ponechání může způsobit poškození trubice nebo zvýšenou spotřebu energie. Po odstranění předřadníku je nutné přepojit vodiče tak, aby fáze (L) a nulový vodič (N) byly přivedeny pouze na jednu stranu trubice, zpravidla na konektor označený jako vstup napájení. Druhá strana LED trubice musí zůstat bez elektrického připojení, což je klíčové pro správný chod a bezpečnost instalace.
- Odstranit předřadník, startér a tlumivku ze svítidla
- Přepojit vodiče tak, aby fáze (L) a nulový vodič (N) byly přivedeny pouze na jednu stranu trubice
- Zajistit pevné, správně izolované a mechanicky bezpečné spoje vodičů
- Ověřit, že druhá strana LED trubice není připojena k žádnému vodiči ani kovové části svítidla
Tip: Častou chybou je ponechat původní zapojení s elektromagnetickým předřadníkem nebo startérem, což může vést k přehřátí a zkrácení životnosti LED trubice, případně k jejímu okamžitému selhání.
Schéma zapojení LED trubic na 230 V
Tabulka níže popisuje standardní zapojení LED trubice s jednostranným napájením na síťové napětí 230 V, 50 Hz. Vodiče fáze (L) a nulového vodiče (N) se připojují na stejnou stranu trubice, zatímco ochranný vodič (PE) je připojen ke kovové konstrukci svítidla pro zajištění bezpečnosti proti úrazu elektrickým proudem.
| Komponenta | Popis | Zapojení |
|---|---|---|
| Vodič fáze (L) | Přivádí napětí 230 V | Připojen na první pin LED trubice |
| Nulový vodič (N) | Uzavření elektrického obvodu | Připojen na druhý pin téže strany trubice |
| Ochranný vodič (PE) | Zajišťuje ochranu před úrazem | Připojen ke kovovému tělu svítidla |
Před instalací je nezbytné vypnout hlavní jistič a ověřit absence napětí na svítidle vhodným zkoušečem. Tento způsob zapojení LED zářivky bez předřadníku výrazně zjednodušuje montáž a snižuje provozní náklady díky eliminaci zbytečných komponent.
- Použít LED trubice určené výhradně pro jednostranné napájení na 230 V
- Před instalací důkladně zkontrolovat stav vodičů a jejich izolací
- Odstranit všechny původní komponenty zářivky, včetně elektromagnetického předřadníku, startéru a tlumivky
Tato úprava je vhodná pro majitele svítidel vybavených elektromagnetickým nebo elektronickým předřadníkem, kteří chtějí dosáhnout výrazných úspor energie a prodloužit životnost osvětlení. Naopak není doporučena v případech, kdy není možné svítidlo mechanicky upravit nebo pokud nemáte dostatečné elektrotechnické znalosti – v takovém případě je vhodné svěřit úpravu kvalifikovanému elektrikáři.
Doporučení pro úpravu svítidel při přechodu na LED trubice
Při přechodu na LED trubice je nezbytné provést úpravu zapojení svítidel, která původně obsahovala elektromagnetický předřadník a startér. Tyto komponenty je třeba z elektrického obvodu odstranit, protože LED trubice fungují na jiném principu a předřadník by mohl způsobovat problémy nebo zbytečnou spotřebu energie. Úprava zapojení zahrnuje přímé připojení LED trubice na napájení 230 V bez použití startéru a tlumivky.
Bezpečnost práce s elektřinou při tomto zásahu je klíčová – vždy vypněte hlavní jistič a ujistěte se, že svítidlo je bez napětí před započetím jakýchkoli úprav. Nesprávné zapojení může vést k poškození LED trubice nebo k nebezpečí úrazu elektrickým proudem.
Praktický návod na výměnu zářivky za LED trubici
- Odpojte svítidlo od napájení a demontujte původní zářivku.
- Odstraňte elektromagnetický předřadník a startér ze svítidla.
- Přesuňte nebo překontrolujte propojení vodičů podle schématu zapojení LED zářivky na 230 V.
- Připojte LED trubici přímo na napájecí vodiče 230 V, přičemž dodržujte polaritu, pokud to výrobce vyžaduje.
- Zkontrolujte, zda je zapojení pevné a bezpečné, a svítidlo znovu zapněte.
Tip: Častou chybou je ponechání starého předřadníku v obvodu, což může způsobit blikání LED trubic nebo jejich předčasné selhání. Pro koho se úprava hodí? Přechod na LED trubice je vhodný zejména pro modernizaci starších zářivkových svítidel, nikoli však pro svítidla s elektronickými předřadníky, kde je potřeba použít kompatibilní LED trubice.
Bezpečnostní opatření při práci se zářivkami obsahujícími rtuť
Zářivkové trubice obsahují rtuť, která patří mezi nebezpečné látky a vyžaduje zvýšenou opatrnost při manipulaci i likvidaci. Při výměně zářivky nebo její instalaci podle schématu zapojení zářivky je nutné dodržovat zásady bezpečnosti práce s elektřinou a používat vhodné ochranné pomůcky. Mezi ně patří rukavice, ochranné brýle a ideálně i respirátor, protože rtuťové páry jsou toxické a mohou způsobit zdravotní komplikace.
Likvidace nebezpečného odpadu je povinná, proto odpadní zářivky nikdy nevyhazujte do běžného komunálního odpadu. Zajistěte jejich odvoz do sběrných míst určených pro elektroodpad nebo nebezpečný odpad. Při rozbití zářivky okamžitě vyvětrejte prostor a opatrně sesbírejte střepy pomocí tvrdého papíru nebo lepicí pásky, ne rukama.
Tipy pro bezpečné zapojení zářivkových trubic
- Vypněte elektrický proud před manipulací se zářivkou a elektromagnetickým předřadníkem
- Dodržujte schéma zapojení zářivky včetně správného použití startéru a tlumivky
- Vyvarujte se dotyku trubic při instalaci, abyste zabránili prasknutí a úniku rtuti
Na co si dát pozor: častou chybou je nerespektování bezpečnostních zásad při výměně zářivky, což může vést k úrazu elektrickým proudem nebo expozici rtuti. Tento postup se hodí především pro zkušené elektrikáře, méně vhodný je pro laiky bez dostatečných znalostí bezpečnosti práce.
Časté dotazy k zapojení a schématům zářivek a zářivkových trubic
Otázka: Jak zapojit LED trubici do staré zářivky?
LED trubici zapojíte odstraněním elektromagnetického předřadníku a startéru, přepojením napájecích vodičů na jednu stranu trubice a připojením vodičů L, N a PE podle barevného značení. Tím dojde k bezpečnému a efektivnímu napájení LED světla na 230 V.
Otázka: Jak vyměnit zářivku za LED trubici?
Vypněte jistič, otočte starou zářivku o 90° a vyjměte ji, poté zasuňte LED trubici a otočte ji o 90°. Nakonec zapněte jistič a zkontrolujte funkčnost.
Otázka: Proč je potřeba startér při zapojení klasické zářivky?
Startér zahřívá elektrody na cca 800 °C, což umožňuje emisi elektronů a zapálení rtuti uvnitř trubice. Bez startéru by zářivka nemohla správně nastartovat.
Otázka: Jaké jsou typy zářivek podle průměru a délky?
Nejčastější jsou T5 s průměrem 16 mm a délkou 120 nebo 150 cm a T8 s průměrem 26 mm ve stejných délkách.
Otázka: Jak dlouho trvá, než zářivka dosáhne plného světelného toku?
Plného světelného toku dosáhne zářivka přibližně za 5 až 10 minut od zapálení.
Otázka: Jaká je životnost LED trubic?
LED trubice vydrží 30 000 až 50 000 hodin, což odpovídá 10-17 letům provozu při 8 hodinách denně.
Otázka: Jaké bezpečnostní pomůcky použít při práci se zářivkami?
Používejte rukavice a ochranné brýle, abyste zabránili kontaktu s rtutí při manipulaci, a vždy vypněte jistič před započetím práce.
Otázka: Jak správně zapojit zářivku s tlumivkou?
Tlumivka se zapojuje do série se zářivkou a startér paralelně k elektrodám, což umožňuje zapálení výboje pomocí napěťového skoku.
Otázka: Jak odstranit starý předřadník při instalaci LED trubic?
Odpojte elektromagnetický předřadník a startér, vyjměte je a přepojte napájecí vodiče přímo na objímky LED trubice.
Otázka: Jaké jsou nejčastější chyby při zapojení zářivek?
Častá chyba je nesprávné připojení vodičů, použití nevhodného předřadníku nebo startéru a zapomenutí vypnout jistič před instalací.
Otázka: Jak zapojit zářivku bez startéru?

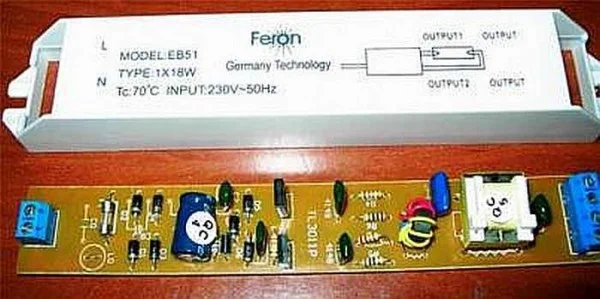

U elektronických předřadníků startér není potřeba, protože elektronika zajistí vysokofrekvenční start bez blikání.
Otázka: Co dělat při nesvítící zářivce po instalaci?
Zkontrolujte správné zapojení, případně otočte trubici o 180° a ověřte funkčnost předřadníku.
Otázka: Jaké jsou výhody LED trubic oproti klasickým zářivkám?
LED trubice spotřebují až o 80 % méně energie, mají delší životnost a zapínají se okamžitě bez blikání.
Otázka: Jaké schéma zapojení je vhodné pro dvě zářivky na jednu tlumivku?
Používá se zapojení se dvěma startéry v sérii na jednu tlumivku, což snižuje náklady a zabezpečuje správný start obou trubic.
Otázka: Jak správně nainstalovat LED trubici místo zářivky?
Po odstranění předřadníků a startérů zasuňte LED trubici do objímek, otočte ji o 90° a připojte vodiče podle barevného značení.
Tipy pro bezpečné zapojení zářivkových trubic
Při práci vždy vypněte jistič a používejte ochranné pomůcky. Odstraňte elektromagnetický předřadník pečlivě, abyste zabránili zkratům. Nepodceňujte připojení vodičů podle barev, aby nedošlo k poškození LED trubic nebo riziku úrazu elektrickým proudem.
