Ocelové překlady představují klíčový nosný prvek nad dveřmi i okny, který musí být správně uložen, aby zajistil stabilitu celé stavby. Minimální přesah překladu a precizní montáž ocelových konstrukcí jsou nezbytné pro bezpečný a dlouhodobě funkční stavební celek. Správné uložení překladů výrazně ovlivňuje jejich nosnost i odolnost vůči zatížení.
📌 To nejdůležitější
- Ocelové překlady se používají do světlosti otvorů až 3500 mm.
- Minimální délka uložení ocelového překladu je obvykle 120-250 mm podle typu a délky.
- Prefabrikované překlady jsou ihned únosné, monolitické vyžadují podepření 28 dní.
- Při světlosti nad 1250 mm je nutné překlady během montáže podepřít.
- Překlady se ukládají do maltového lože o tloušťce cca 10 mm s pevností M5 nebo M10.
Co jsou ocelové překlady a jejich základní vlastnosti
Ocelové překlady představují nosné konstrukční prvky z ocelových nosníků, které se využívají k překlenutí otvorů ve zděných i železobetonových konstrukcích, například nad dveřmi či okny. Typické rozměry ocelových překladů odpovídají světlosti otvoru do 3500 mm, přičemž výška a šířka nosníku se volí podle statických požadavků a zatížení. Díky svařovaným horním a spodním pásnicím jsou tyto překlady schopné přenášet vysoká zatížení s dostatečnou statickou únosností.
Nosník ocelového překladu bývá často integrován do železobetonové konstrukce, kde ocel zajišťuje pevnost a beton přispívá k tuhosti a ochraně proti korozi. Ocelové překlady mají oproti tradičním betonovým nebo keramickým překladům výhodu nižší hmotnosti při zachování vysoké pevnosti. Pro správné uložení je nezbytné dodržet minimální délku přesahu do nosné zdi, která se pohybuje obvykle mezi 120 až 250 mm v závislosti na typu a délce překladu.
Montáž ocelového překladu musí zahrnovat založení do maltového lože o tloušťce minimálně 10 mm, které zajišťuje rovnoměrné rozložení zatížení a pevné spojení s konstrukcí. Dále je nutná korozní ochrana oceli, například nátěrem nebo pozinkováním, aby se zabránilo degradaci materiálu vlivem vlhkosti. Pevné založení a správné uložení překladů jsou klíčové pro dlouhodobou funkčnost a bezpečnost stavby.
Minimální délka a způsob uložení ocelových překladů ve stavbě
Minimální délka uložení ocelových překladů a správný způsob jejich montáže zásadně ovlivňují statickou únosnost celé konstrukce. V následujících částech se zaměříme na přesné hodnoty minimálního přesahu překladu a doporučené postupy při uložení do maltového lože, které jsou klíčové pro bezpečné a trvanlivé provedení.
Jaká je minimální délka uložení ocelového překladu?
Minimální délka uložení ocelového překladu se pohybuje mezi 120 mm a 250 mm v závislosti na typu překladu a zatížení konstrukce. Pro překlady do světlosti otvoru přibližně 1250 mm postačuje uložení 120 mm, zatímco u delších nosných překladů se doporučuje přesah až 250 mm. Dodržení této minimální délky zabezpečuje správnou statickou únosnost překladu a zabraňuje poškození zdiva. Podle stavebních předpisů je nutné respektovat tento rozměr jako základní parametr při montáži, zejména u nosných překladů nad dveře nebo okna, kde statická funkce překladu přebírá zatížení z horní části zdiva.
| Typ překladu | Světlost otvoru (mm) | Minimální délka uložení (mm) |
|---|---|---|
| Lehčí překlady | do 1250 | 120 |
| Standardní překlady | 1250-2000 | 200 |
| Těžké nosné překlady | nad 2000 | 250 |
Jak správně uložit ocelový překlad do maltového lože?
Ocelový překlad je při montáži uložen na maltové lože o tloušťce přibližně 10 mm, které musí mít pevnost minimálně M5, ideálně však M10. Maltové lože plní funkci rovnoměrného rozložení zatížení z překladu do zdiva a zajišťuje stabilní a trvalou podporu. Před ukládáním je nutné zajistit čistotu podkladu a rovinnost povrchu, aby bylo možné maltové lože správně nanést a překlad precizně usadit. Montáž ocelových překladů vyžaduje také korozní ochranu oceli, která zabraňuje poškození nosného překladu vlivem vlhkosti nebo chemických látek v maltě.
Při světlostech otvoru nad 1250 mm je nezbytné použít dočasnou podpěru překladu, která zabrání deformacím během tuhnutí malty a zajišťuje správné uložení. Tento postup je klíčový pro zajištění dlouhodobé statické stability konstrukce a prevenci prasklin v okolním zdivu.
Tip: Častou chybou při montáži je nedodržení minimálního přesahu překladu nebo nedostatečná kvalita maltového lože, což může vést k poškození zdiva a snížení nosnosti.
Odborná rada: Správné uložení ocelového překladu se hodí pro nosné zdi s vyššími nároky na únosnost, naopak pro nenosné příčky lze použít překlady s menšími přesahy a jednodušší montáží.
| Parametr | Hodnota / Požadavek |
|---|---|
| Tloušťka maltového lože | cca 10 mm |
| Pevnost malty | M5 až M10 |
| Nutnost podpěry | při světlosti nad 1250 mm |
| Korozní ochrana | povinná |
Montážní postupy a fixace ocelových překladů

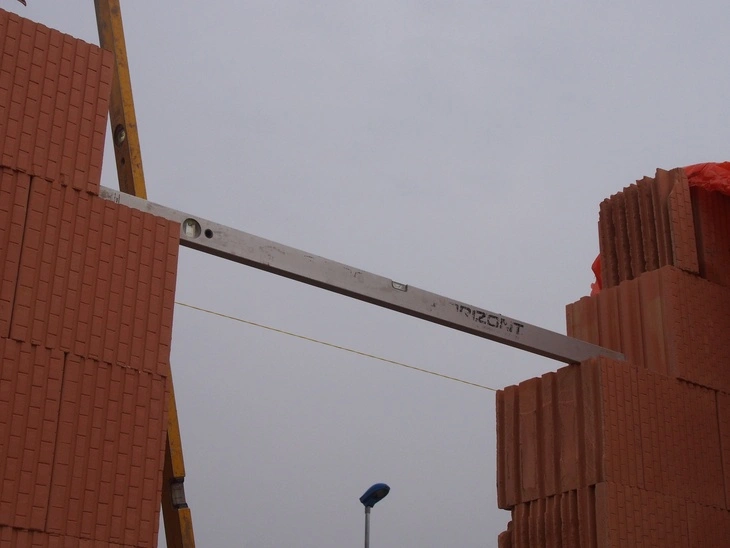

Správné uložení ocelového překladu ve stavbě vyžaduje pečlivý montážní postup zahrnující několik přesných kroků. Ocelový překlad se ukládá do maltového lože o tloušťce přibližně 10 mm, které zajišťuje rovnoměrné rozložení zatížení a stabilní uložení. Maltové lože musí být připraveno rovnoměrně a bez trhlin, aby nedošlo ke snížení statické únosnosti překladu.
Po osazení překladu do maltového lože je nezbytné promaltovat spáry kolem nosného překladu tak, aby nevznikaly dutiny, které by mohly způsobit bodové přetížení konstrukce. Následně se konstrukce fixuje vázacím drátem, což zabrání posunu překladu během vytvrzování malty. Vázací drát je vhodné použít i jako dočasnou podpěru, zejména u těžších ocelových překladů.
Manipulace s překladem musí respektovat jeho správnou polohu – překlad nad dveře nebo v nosné zdi se nesmí deformovat ani poškrábat, protože poškození korozní ochrany oceli výrazně snižuje její životnost. Montáž ocelových překladů vyžaduje také kontrolu minimálního přesahu překladu, který by měl být podle norem minimálně 12 cm v nosných zdích.
Chyby při uložení ocelového překladu a jak se jim vyhnout
- Příprava maltového lože – rovnoměrné a dostatečně silné lože o tloušťce cca 10 mm
- Uložení překladu – přesné umístění bez deformace s dodržením minimálního přesahu
- Promaltování spár – pečlivé vyplnění všech mezer kolem překladu
- Fixace konstrukce – použití vázacího drátu k zajištění stability během tuhnutí malty
- Kontrola ochrany oceli – zabránění poškození korozní ochrany při manipulaci
Tip: Častou chybou je nedostatečný přesah překladu nebo jeho uložení na nevyzrálou maltu, což může vést k prasklinám a snížení únosnosti. Pro koho se montáž ocelových překladů hodí – stavebníci s pevnými nosnými zdmi; pro koho není vhodná – u příček bez statických požadavků.
Statická únosnost a požadavky na podepření během montáže
Statická únosnost ocelových překladů a správné podepření patří mezi klíčové faktory bezpečné montáže ve stavbě. Rozdíly mezi prefabrikovanými a monolitickými překlady ovlivňují postup instalace i požadavky na dobu podepření.
Prefabrikované vs. monolitické překlady
Prefabrikovaný překlad je nosný ihned po osazení díky své hotové ocelové konstrukci, která zajišťuje požadovanou statickou únosnost překladů bez nutnosti další podpory. Naopak monolitický překlad se vytváří přímo na stavbě z betonu a oceli, což vyžaduje dobu tvrdnutí betonu. Během ní musí být konstrukce podepřena, aby se zabránilo deformacím či poškození. Tento rozdíl je zásadní při plánování montáže ocelových překladů v nosné zdi.
Doba tvrdnutí betonu a podepření
Beton v monolitických překladech dosahuje potřebné pevnosti během 28 dnů tvrdnutí. V této době je nezbytné překlad podepřít, zejména pokud světlost otvoru přesahuje 1250 mm, kdy bez podpory hrozí statické selhání. Podepření také chrání proti deformacím a zajišťuje správný minimální přesah překladu ve zděné konstrukci.
- Montáž ocelových překladů musí respektovat tyto normy
- Překlad nad dveře vyžaduje pevné a stabilní uložené podpěry
- Korozní ochrana oceli prodlužuje životnost nosného překladu
Tip: Při uložení ocelového překladu dbejte na dostatečný minimální přesah překladu a pevné založení do maltového lože, aby byla zajištěna statická únosnost a dlouhodobá bezpečnost konstrukce.
Dlouhodobá údržba a ochrana ocelových překladů proti korozi
Ocelové překlady ve stavbě jsou vystaveny riziku koroze, která může významně snížit jejich statickou únosnost překladu a ohrozit bezpečnost konstrukce. Koroze vzniká především působením vlhkosti a chemických látek obsažených ve zdivu nebo okolním prostředí. Proto je korozní ochrana oceli zásadní součástí montáže ocelových překladů a jejich následné údržby.
Prodloužení životnosti překladu zajistí kvalitní nátěry a povrchové úpravy, které izolují ocel od vlhkosti a agresivních látek. Mezi nejčastěji používané metody patří antikorozní základní nátěry s následnou vrstvou ochranného laku. Další možností je aplikace žárového zinku, který poskytuje dlouhodobou ochranu i v náročných podmínkách.
Pravidelná údržba ocelových překladů zahrnuje kontrolu stavu nátěrů, odstranění případné rzi a doplnění ochranných vrstev. Důležité je také zajistit správné uložení a montáž ocelových překladů tak, aby nedocházelo ke kondenzaci vlhkosti nebo vzniku kapilární vlhkosti v maltovém loži.
- Pravidelně kontrolujte stav nátěrů a provádějte opravy do 2 let od zjištění poškození
- Používejte kvalitní antikorozní nátěry odpovídající prostředí stavby
- Zajistěte dostatečný minimální přesah překladu v nosné zdi pro správnou montáž
- Vyvarujte se přímého kontaktu oceli s vlhkým zdivem bez dostatečné izolace

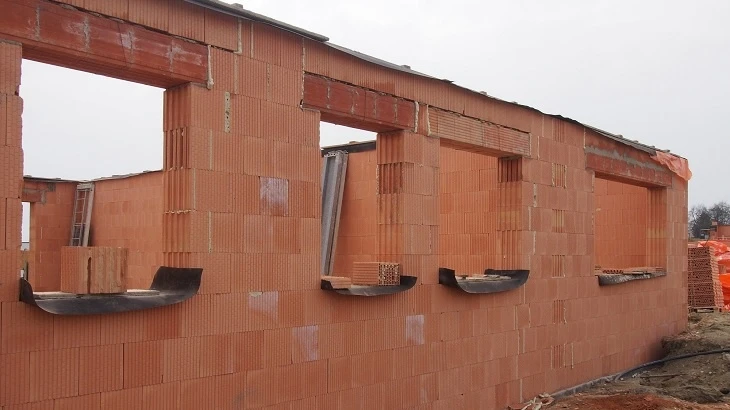

Tipy pro uložení ocelových překladů ve zděné konstrukci
Správné uložení překladu nad dveře a v nosné zdi výrazně ovlivňuje nejen statickou únosnost překladů, ale i jejich odolnost vůči korozi. Doporučuji zajistit minimální délku přesahu překladu alespoň 15 cm do zdi a použít maltové lože s nízkou nasákavostí. Tím se snižuje riziko vzniku vlhkosti přímo na oceli a prodlužuje životnost konstrukce.
Na co si dát pozor: častou chybou je nedostatečná korozní ochrana při montáži, která vede k rychlému poškození překladu. Pro někoho, kdo staví v suchém a nevýrazně zatěžovaném prostředí, může být základní nátěr dostačující. Naopak v průmyslových nebo vlhkých lokalitách je potřebné použít vícevrstvou ochranu a častější údržbu.
Specifika uložení v různých typech zdiva
Jak se liší uložení ocelových překladů v různých typech zdiva?
Ocelové překlady v cihelném zdivu se ukládají na maltové lože o tloušťce minimálně 10 mm, které zajišťuje rovnoměrné rozložení zatížení a zabraňuje posunu. Minimální délka uložení překladu na každé straně je 200 mm, což odpovídá normovým požadavkům pro statickou únosnost. V YTONG zdivu je nutné mezi překlad a zdivo vložit tepelnou izolaci, například extrudovaný polystyren o tloušťce 20-30 mm, aby se zabránilo tepelným mostům a kondenzaci vlhkosti. Překlad musí být během montáže dočasně podepřen, protože pevnost YTONG materiálu v tlaku je nižší (cca 3-5 MPa) než u cihel či betonu. Betonové zdivo poskytuje pevné a stabilní uložení, kde je nutné založit ocelový překlad do maltového lože s minimálním přesahem 250 mm a zajistit kontrolu stability podle projektové dokumentace a statických výpočtů.
| Typ zdiva | Uložení ocelového překladu | Specifické požadavky |
|---|---|---|
| Cihlové zdivo | Maltové lože tloušťky cca 10 mm, přesah min. 200 mm | Rovnoměrné rozložení zatížení, pevné založení |
| YTONG | Izolace z extrudovaného polystyrenu 20-30 mm + dočasné podepření | Ochrana proti tepelným mostům a vlhkosti, podepření během montáže |
| Betonové zdivo | Maltové lože s minimálním přesahem 250 mm, pevné založení | Statická únosnost dle projektové dokumentace, kontrola stability |
Tipy pro správné podepření a izolaci ocelových překladů v různých zdivových konstrukcích
Při montáži ocelových překladů v YTONG zdivu doporučuji použít tepelnou izolaci z extrudovaného polystyrenu, která minimalizuje riziko kondenzace a tepelných mostů. Dočasné podepření překladu pomocí stojek je nezbytné, zejména u rozpětí nad 1,5 m, aby se zabránilo deformacím nebo posunutí překladu během montáže. V cihelném zdivu je klíčové zajistit rovnoměrné maltové lože o tloušťce minimálně 10 mm a přesah překladu alespoň 200 mm na každé straně. U betonového zdiva je nutné založit překlad do maltového lože s minimálním přesahem 250 mm a dodržet projektové statické požadavky, protože nesprávné uložení může vést k prasklinám ve zdivu a ohrožení statiky celé konstrukce.
Tip: Častou chybou je nedostatečné podepření ocelového překladu v YTONG zdivu, což může způsobit trvalé deformace a následné narušení stability stěny. Tento postup je vhodný pro nosné překlady ve zděných konstrukcích z cihel nebo betonu s pevnými parametry. Naopak u lehčích materiálů, jako je YTONG, je nutné zajistit speciální izolační vrstvy a pevné dočasné podepření během montáže.
Normy a kontrola kvality montáže ocelových překladů
Montáž ocelových překladů musí vždy splňovat platné normy, zejména ČSN EN 1993-1-1 a ČSN EN 1996-1-1, které stanovují minimální délku uložení a požadavky na maltové lože. Minimální přesah ocelového překladu ve zděné konstrukci se pohybuje mezi 120 až 250 mm na každé straně v závislosti na délce a typu překladu, přičemž běžná hodnota pro standardní nosné překlady je 150 mm. Maltové lože musí mít pevnost minimálně třídy M5 a tloušťku kolem 10 mm, aby zajistilo rovnoměrné rozložení zatížení a zabránilo bodovým tlakům. Korozní ochrana oceli, například žárové zinkování nebo nátěr antikorozním lakem, je nezbytná pro prodloužení životnosti překladu, zvláště v prostředích s vyšší vlhkostí nebo chemickou agresivitou.
Kontrola kvality montáže zahrnuje přesné zaměření a upevnění překladu v projektované poloze nad dveřmi či jinými otvory s tolerancí do ±5 mm. Důkladná vizuální kontrola musí potvrdit absenci deformací, trhlin nebo jiných mechanických poškození materiálu vzniklých během manipulace či montáže. Nesprávné uložení, například nedostatečný přesah nebo nepřesné založení na maltovém loži, výrazně snižuje statickou únosnost konstrukce a může vést k prasklinám ve zdivu či dokonce k selhání překladu.
Chyby při uložení ocelového překladu a jak se jim vyhnout
- Nedodržení minimální délky uložení překladu podle ČSN EN 1996-1-1 a projektové dokumentace
- Uložení překladu přímo na nevyzrálou maltu nebo bez maltového lože s pevností minimálně M5
- Opomenutí korozní ochrany oceli, která vede k rychlé degradaci materiálu
- Nesprávné vyrovnání překladu ve vodorovné i svislé rovině, což snižuje únosnost a způsobuje nerovnoměrné zatížení
Tip: Pro správnou montáž doporučuji konzultovat konkrétní normové požadavky a postupy uložení ocelových překladů s kvalifikovaným stavebním dozorem. Ten zajistí dodržení minimální délky uložení, správné založení do maltového lože a kontrolu korozní ochrany, čímž minimalizuje riziko konstrukčních vad a zajistí bezpečnost celé stavby.
Časté dotazy (FAQ) k ocelovým překladům a jejich uložení
Otázka: Jaká je minimální délka uložení ocelového překladu?
Minimální délka uložení ocelového překladu je podle norem obvykle 120 až 250 mm s maltovým ložem o tloušťce 10 mm a pevnosti malty minimálně M5 nebo M10. Tento přesah zajišťuje dostatečnou statickou únosnost překladu.
Otázka: Jak správně uložit ocelový překlad ve stavbě?
Ocelový nosný překlad se ukládá na maltové lože tloušťky cca 10 mm, překlad se přesahuje minimálně o 120 mm na každé straně, spáry se promaltují a konstrukce se fixuje vázacím drátem. Tento montážní postup zaručuje bezpečnost a stabilitu.
Otázka: Kdy je nutné podepřít ocelový překlad?
Podepření překladu je nutné při světlosti otvoru větší než 1250 mm nebo u monolitických překladů během 28 dní, kdy beton tvrdne a nedosahuje plné únosnosti.
Otázka: Jaký je rozdíl mezi prefabrikovanými a monolitickými překlady?
Prefabrikované ocelové překlady jsou ihned únosné a nevyžadují podepření, zatímco monolitické překlady vyžadují podpěru po dobu 28 dní kvůli tvrdnutí betonu.
Otázka: Jak ochránit ocelové překlady proti korozi?
Pro korozní ochranu oceli se používají kvalitní antikorozní nátěry a povrchové úpravy; pravidelná kontrola stavu a oprava poškozených částí zajišťuje dlouhou životnost.
Otázka: Jaké jsou požadavky na maltové lože pro uložení ocelových překladů?
Maltové lože musí být rovnoměrné, cca 10 mm silné, s pevností min. M5 či M10, aby zajistilo rovnoměrné rozložení zatížení a stabilitu překladu.
Otázka: Jak se liší uložení ocelového překladu v různých typech zdiva?
V cihelném zdivu se uplatňuje maltové lože a minimální přesah 120-250 mm, v pórobetonu je třeba zajistit izolaci a podepření, v betonovém zdivu se klade důraz na pevné přichycení.
Otázka: Jaké chyby se často vyskytují při uložení ocelových překladů?
Časté chyby jsou nedostatečný přesah, špatná fixace během montáže, použití poškozených nebo nekvalitních materiálů a nedodržení doby tvrdnutí betonu.
Otázka: Jak dlouho trvá tvrdnutí betonu u monolitických překladů?
Tvrdnutí betonu trvá zpravidla 28 dní, během této doby musí být monolitický překlad podepřen, aby nedošlo ke statickému selhání.
Otázka: Co dělat, když je ocelový překlad poškozený?
Poškozený překlad by neměl být použit; je nezbytné jej nahradit novým nebo opravit podle doporučení výrobce a statika, aby byla zachována bezpečnost stavby.
Otázka: Jaká je doporučená délka přesahu ocelového překladu?
Doporučený minimální přesah překladu je 120-250 mm na každé straně, přičemž délka přesahu se volí podle světlosti otvoru a typu použitého překladu.
Otázka: Jak se provádí fixace ocelového překladu během montáže?
Fixace se provádí vázacím drátem ihned po osazení a promaltování spár, což zabraňuje posunu překladu při tvrdnutí malty a zvyšuje bezpečnost montáže.
Otázka: Je možné použít PUR pěnu místo malty při uložení překladu?
PUR pěnu nelze nahradit maltou při ukládání překladu, protože nemá potřebnou pevnost a statickou únosnost, slouží pouze jako izolační nebo výplňový materiál.
Otázka: Jaká je světlost otvoru pro použití ocelových překladů?
Ocelové překlady se běžně používají do světlosti otvoru až 3500 mm, u delších otvorů je nutné zvolit speciální konstrukční řešení a koordinovat to s projektantem.
Otázka: Jak správně založit ocelový překlad do zdi krok za krokem?
- Připravte rovnoměrné maltové lože o tloušťce 10 mm. 2. Umístěte ocelový překlad s minimálním přesahem 120 mm. 3. Promaltujte spáry kolem překladu. 4. Fixujte překlad vázacím drátem. 5. Dodržte dobu tvrdnutí malty nebo betonu podle typu překladu.
Chyby při uložení ocelového překladu a jak se jim vyhnout
Mezi nejčastější chyby patří nedostatečný minimální přesah překladu, špatná fixace během montáže a ignorování doby tvrdnutí betonu u monolitických překladů. Vyhněte se těmto chybám dodržením doporučených norem a pečlivou kontrolou montážního postupu.
Návod na uložení ocelového překladu v nosné zdi
Při ukládání ocelového překladu v nosné konstrukci je klíčové zajistit minimální délku uložení 120-250 mm na maltovém loži pevnosti minimálně M5, správnou fixaci a případné podepření při větších světlostech otvoru. Tento postup zaručuje statickou únosnost překladu a bezpečnost celé konstrukce.
