Fotovoltaická elektrárna přeměňuje sluneční záření přímo na elektřinu pomocí fotovoltaických panelů, které obsahují polovodičové články. Klíčovou roli hraje střídač, jenž upravuje stejnosměrný proud na střídavý, a v některých systémech se využívají baterie pro uchování vyrobené energie. Tento proces umožňuje efektivní a ekologickou výrobu elektřiny ze slunce.
Podstata v kostce
- Fotovoltaická elektrárna převádí sluneční záření na elektrickou energii pomocí křemíkových článků s účinností 18-24 %.
- Standardní fotovoltaický panel má rozměry přibližně 2 × 1 metr a výkon 1 kWp, roční výroba činí cca 980-1000 kWh na 1 kWp.
- Optimální sklon panelů v ČR je kolem 35°, což maximalizuje celoroční výrobu elektřiny.
- Střídač přeměňuje stejnosměrný proud na střídavý 230 V, s životností asi 12 let.
- Životnost fotovoltaických panelů je 25-35 let, účinnost klesá na 80 % po 25 letech provozu.
Základní princip fungování fotovoltaické elektrárny

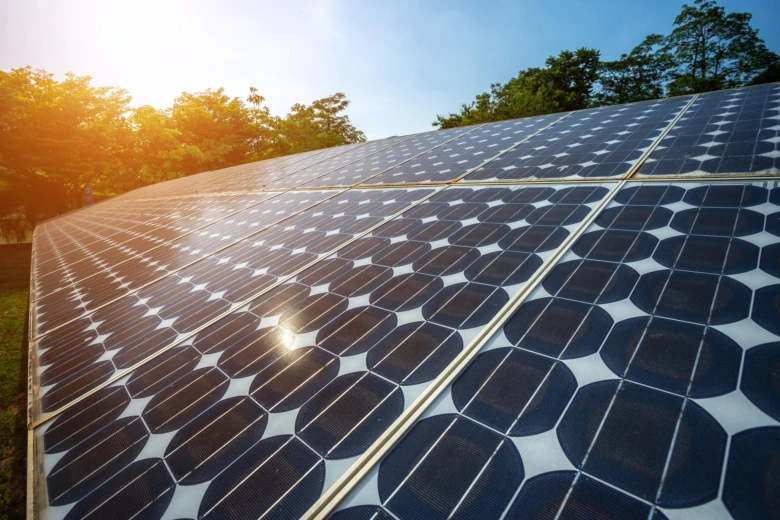

Fotovoltaická elektrárna přeměňuje sluneční záření přímo na elektrickou energii pomocí fotovoltaických článků, které jsou vyrobeny převážně z křemíku. Tyto články obsahují P-N přechod – spojení dvou polovodičových vrstev s různou vodivostí, kde dochází k separaci elektrických nábojů a vzniku stejnosměrného proudu. Účinnost panelů se běžně pohybuje mezi 18 a 24 %, což znamená, že z každých 1000 wattů slunečního záření získáme 180 až 240 wattů elektrické energie.
Fotovoltaické články jsou zapojeny do fotovoltaických panelů, které se instalují nejčastěji na střechy nebo volné plochy s optimální orientací k slunci. Výstupní stejnosměrný proud pak střídač převádí na střídavý proud vhodný pro domácí spotřebiče nebo napájení sítě. Baterie fotovoltaika umožňují ukládání energie pro pozdější využití, například v ostrovních systémech.
- Fotovoltaický článek využívá křemík k zachycení slunečního záření
- P-N přechod vytváří elektrické pole oddělující elektrony a díry
- Fotovoltaické panely skládají články do větších celků pro vyšší napětí a proud
- Střídač mění stejnosměrný proud na střídavý vhodný pro běžné použití
Jaký je princip fungování fotovoltaické elektrárny
Fotovoltaika mění sluneční světlo na elektřinu prostřednictvím fotovoltaického efektu v polovodičích, kde sluneční fotony uvolňují elektrony a vytvářejí proud.
Tip: Správná orientace panelů a pravidelná údržba snižují ztráty účinnosti, která může bez péče klesnout až o 20 % během deseti let.
Hlavní komponenty a jejich role ve fotovoltaické elektrárně
Fotovoltaická elektrárna se skládá z několika základních komponent, které společně umožňují přeměnu slunečního záření na elektrickou energii vhodnou pro běžné použití. Každá část systému má specifickou funkci, která zajišťuje efektivní výrobu, konverzi a skladování elektřiny.
Jaké jsou hlavní komponenty fotovoltaické elektrárny a jejich funkce?
Fotovoltaický panel je základní zdroj energie, který přeměňuje sluneční světlo na stejnosměrný proud (DC). Tento proud nelze přímo použít v domácnosti, proto střídač převádí stejnosměrný proud na střídavý proud (AC) o napětí 230 V, který odpovídá standardní síti. Baterie fotovoltaika slouží k ukládání přebytečné elektřiny pro období bez slunečního svitu, což zvyšuje soběstačnost systému. Regulátor ohřevu vody využívá přebytek elektřiny k ohřevu teplé užitkové vody, což optimalizuje využití vyrobené energie a zvyšuje celkovou účinnost fotovoltaické elektrárny. Správná orientace panelů a pravidelná údržba výrazně ovlivňují účinnost panelů a tím i celkový výkon solární elektrárny.
- Fotovoltaický panel – přeměna slunečního světla na stejnosměrný proud
- Střídač – konverze stejnosměrného proudu na střídavý 230 V
- Baterie – skladování vyrobené elektřiny pro pozdější použití
- Regulátor ohřevu vody – využití přebytečné elektřiny k ohřevu vody
Jak funguje fotovoltaika bez připojení do sítě?
Ostrovní fotovoltaická elektrárna pracuje nezávisle na distribuční síti a spoléhá na baterie pro uchování vyrobené elektřiny. Hybridní střídače v takových systémech řídí nabíjení a vybíjení baterií, čímž zajišťují stabilní napájení domácích spotřebičů. Regulátory chrání baterie před přebíjením a přílišným vybitím, což prodlužuje jejich životnost. Takový systém je vhodný tam, kde není dostupná elektrická síť, ale vyžaduje pravidelnou údržbu a správné dimenzování bateriového úložiště.
Jak často se musí dělat revize fotovoltaiky?
Revize elektrozařízení fotovoltaické elektrárny by se měla provádět přibližně každé 4 roky. Pravidelná kontrola zahrnuje ověření funkčnosti střídače, stavu baterií a integrity fotovoltaických panelů. Taková údržba zajišťuje bezpečný provoz, odhaluje případné závady a prodlužuje životnost systému. Nedostatečná revize může vést k poklesu účinnosti panelů a riziku poškození komponentů.

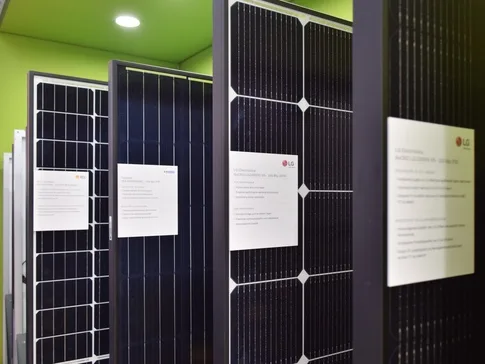

Typy fotovoltaických článků a jejich účinnost
Monokrystalický, polykrystalický a arsenid galia představují hlavní typy fotovoltaických článků, které určují účinnost a vhodnost solární elektrárny. Monokrystalické články z křemíku dosahují účinnosti přes 20 % díky vysoké čistotě materiálu, což je činí ideálními pro instalace s omezeným prostorem a vyššími nároky na výkon. Polykrystalické články mají nižší účinnost 15-17 %, ale jsou levnější a vhodnější pro větší plochy, kde není kritická maximální produktivita. Arsenid galia, využívaný především ve vesmírných aplikacích, může dosahovat účinnosti až 29 %, avšak jeho vysoká cena a křehkost omezují běžné pozemní využití.
Tato rozmanitost ovlivňuje, jak přesně funguje fotovoltaika v různých podmínkách a jaký je princip fungování fotovoltaické elektrárny s ohledem na volbu panelů, jejich orientaci a integraci se střídačem či baterií fotovoltaika.
| Typ článku | Účinnost panelů | Výhody | Nevýhody |
|---|---|---|---|
| Monokrystalický | přes 20 % | Vysoká účinnost, kompaktní | Vyšší cena |
| Polykrystalický | 15-17 % | Nižší cena, vhodný na velké plochy | Nižší účinnost |
| Arsenid galia | až 29 % | Nejvyšší účinnost | Vysoká cena, křehkost |
Vliv orientace a klimatických podmínek na výrobu elektřiny
Vliv orientace a klimatických podmínek na výrobu elektřiny ze solární elektrárny je zásadní pro dosažení maximální účinnosti fotovoltaických panelů. Správné nastavení sklonu a orientace panelů spolu s ohledem na počasí a sezonní vlivy může výrazně ovlivnit výkon celé fotovoltaické elektrárny.

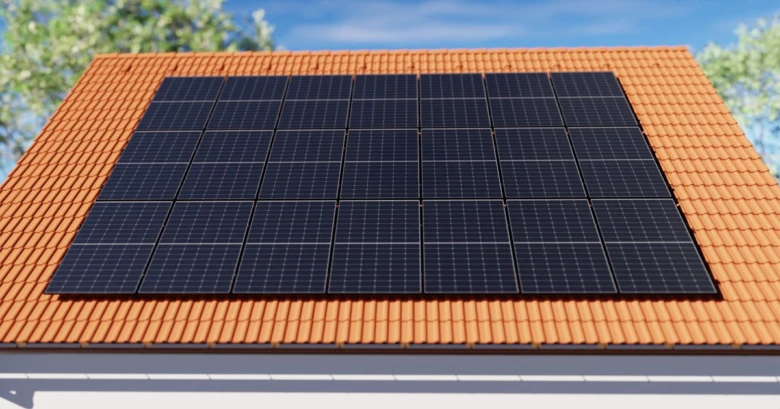

Optimální sklon a orientace panelů
Nejefektivnější výroba elektřiny nastává při sklonu fotovoltaických panelů kolem 35°. Orientace přímo na jih s odchylkou do 20° vede k maximálnímu využití slunečního záření a ztráty výkonu nepřesahují 5 až 20 %. Nesprávná orientace může znamenat významné snížení výroby, proto je vhodné při instalaci pečlivě zvolit umístění panelů.
Vliv počasí na výkon
Při zatažené obloze klesá výkon fotovoltaiky na pouhých 10 % maximální kapacity. Polojasno umožňuje dosažení asi 35 % výkonu. Tyto podmínky ovlivňují, jak fotovoltaická elektrárna mění sluneční světlo na elektřinu, a proto je třeba při plánování výrobní kapacity počítat s jejich vlivem.
Dlouhodobý vliv teploty, sněhu a prachu
Teplota nad 22 °C snižuje účinnost panelů, přičemž vysoké teploty urychlují degradaci. Sníh na panelech může dočasně blokovat výrobu elektřiny, proto je nutná pravidelná údržba. Prach a jiné nečistoty rovněž snižují výkon, proto se doporučuje pravidelná kontrola a čištění.
- Optimalizovat sklon a orientaci – zajistit úhel kolem 35° a orientaci na jih s minimální odchylkou
- Zohlednit klimatické podmínky – při plánování výkonu počítat s vlivy zatažené oblohy a polojasna
- Provádět pravidelnou údržbu – odstraňovat sníh a prach pro maximální účinnost panelů
Tip: Pro koho se fotovoltaika hodí, jsou lokality s převážně slunečnými dny a mírnými teplotami, zatímco v oblastech s častým zatažením a silným znečištěním může být návratnost nižší.
Životnost a údržba fotovoltaických panelů
Fotovoltaický panel v solární elektrárně má běžnou životnost 25 až 35 let, přičemž po 25 letech zůstává jeho účinnost minimálně na 80 % původní hodnoty. Střídač, který přeměňuje stejnosměrný proud z panelů na střídavý, obvykle vydrží kolem 12 let a vyžaduje samostatnou údržbu či výměnu v tomto časovém horizontu.
Jak často se musí dělat revize fotovoltaiky? Doporučuje se provádět revize elektrozařízení každé 4 roky, aby byla zajištěna bezpečnost a optimální provoz solární elektrárny. Kromě toho je nezbytné pravidelné čištění panelů, které pomáhá udržet jejich maximální účinnost. Prach, listí nebo sníh mohou snížit výkon a ovlivnit orientaci panelů vůči slunci.
- Životnost fotovoltaického panelu: 25-35 let s minimálně 80% účinností po 25 letech
- Životnost střídače: cca 12 let
- Revize fotovoltaiky: každé 4 roky
- Údržba: pravidelné čištění panelů pro zachování výkonu
Tip: Nedostatečná údržba a zanedbání revizí může vést ke snížení výkonu a kratší životnosti celého systému.
Připojení fotovoltaické elektrárny k distribuční síti
Připojení fotovoltaické elektrárny k distribuční síti probíhá na základě smlouvy s distributorem elektrické energie. Pro instalace s výkonem do 50 kWp není potřeba získávat licenci na výrobu elektřiny, stačí podepsat smlouvu o připojení. Distributor má povinnost rozhodnout o žádosti do 30 dnů od jejího podání. Nová legislativa, platná od poloviny roku 2024, navíc umožní komunitní sdílení elektřiny, což rozšiřuje možnosti využití solární elektrárny.
Ostrovní fotovoltaická elektrárna, fungující bez připojení k distribuční síti, využívá baterie fotovoltaika pro ukládání energie. Tento systém se hodí tam, kde není možné nebo výhodné připojit se k síti, ale má jiné omezení v dostupnosti elektřiny.
Proces připojení zahrnuje:
- Vyřízení smlouvy s distributorem elektřiny
- Dodržení legislativních požadavků a technických podmínek
- Instalaci fotovoltaických panelů a střídače podle norem
- Revizi a schválení připojení distributorem
Tip: Častá chyba je nevyžádat si aktuální podmínky od distributora, které se mohou lišit regionálně a ovlivnit orientaci panelů nebo potřebu baterií.
Pro koho se připojení hodí: majitelé rodinných domů s plánem ekonomického využití solární elektrárny. Pro koho NE: uživatelé bez přístupu k distribuční síti nebo s omezeným rozpočtem na instalaci baterií.
Možnosti skladování energie a hybridní systémy
Možnosti skladování energie a hybridní systémy představují klíčovou součást moderních fotovoltaických elektráren. Umožňují efektivní využití energie vyrobené fotovoltaickými panely i v době, kdy není přímý sluneční svit, a zároveň optimalizují provoz celého systému.
Kapacita a funkce baterií
Optimální kapacita baterií by měla být minimálně v poměru 1:1 vůči instalovanému výkonu fotovoltaiky, tedy například 5 kWh baterie k 5 kWp panelům. V praxi se často volí kapacita až do poměru 1:2, aby bylo možné akumulovat dostatek energie pro noční provoz či dny s nízkou sluneční aktivitou. Baterie fotovoltaika ukládají přebytek elektřiny, který by jinak zůstal nevyužitý, a zajišťují tak stabilní dodávku energie.
Fungování hybridních střídačů
Hybridní střídače kombinují funkci klasického střídače pro přeměnu jednosměrného proudu z fotovoltaického panelu na střídavý proud s inteligentním řízením nabíjení a vybíjení baterií. Pomocí pokročilých algoritmů řízení dokážou optimalizovat tok energie mezi panely, bateriemi a elektrickou sítí. Přebytečná elektřina se může využít například k ohřevu vody, což reguluje speciální regulátor ohřevu vody.
Klíčové poznatky:
- Baterie by měly mít kapacitu odpovídající výkonu solární elektrárny, ideálně 1:1 až 1:2.
- Hybridní střídače zvyšují účinnost a flexibilitu systému díky řízení akumulace energie.
- Přebytek energie lze efektivně využít k dalším účelům, například ohřevu vody, což zlepšuje celkovou návratnost investice.
Tip: Při instalaci fotovoltaické elektrárny s bateriovým úložištěm věnujte pozornost volbě hybridního střídače, který podporuje pokročilé algoritmy řízení nabíjení a vybíjení, aby se maximalizovala účinnost akumulace a prodloužila životnost baterií.
Časté dotazy
Proč se fotovoltaika nevyplatí?
Fotovoltaika může mít návratnost 11-16 let, při delší době nad 17 let je vhodné zvážit efektivitu investice, ovlivněnou i orientací a spotřebou elektřiny.
Jak funguje fotovoltaika bez připojení do sítě?
Ostrovní systém pracuje nezávisle, ukládá energii do baterií s kapacitou minimálně 1:1 vůči výkonu panelů a vyžaduje hybridní střídač pro řízení nabíjení a vybíjení.
Jak často se musí dělat revize fotovoltaiky?
Revize elektrozařízení se doporučuje provádět každé 4 roky, čištění panelů je potřeba podle znečištění, např. od prachu či sněhu.
Jaký je princip fungování fotovoltaiky?
Sluneční záření dopadá na křemíkové články s P-N přechodem, kde vzniká stejnosměrný proud, který střídač přemění na střídavý 230 V pro domácí použití.
Jak funguje fotovoltaika v zimě?
Výkon panelů klesá vlivem nižší intenzity slunečního záření a sněhové pokrývky, která může blokovat dopad světla, ale nízké teploty mohou mírně zvýšit účinnost.
Jaké jsou výhody a nevýhody fotovoltaické elektrárny?
Výhodou je čistá výroba elektřiny s životností panelů 25-35 let, nevýhodou nižší účinnost 18-24 % a závislost na slunečním záření a počasí.
Jaká je cena fotovoltaické elektrárny 5 kWp?
Cena se pohybuje kolem 60 000 až 500 000 Kč včetně dotací, s návratností investice obvykle mezi 7-16 lety.
Jak funguje fotovoltaika s bateriovým úložištěm?
Baterie ukládají přebytečnou energii, hybridní střídač řídí nabíjení a vybíjení, čímž zajišťuje zásobování elektřinou i v noci nebo při zatažené obloze.
Jak správně provozovat fotovoltaickou elektrárnu?
Pravidelně provádějte revize každé 4 roky, čistěte panely, sledujte monitoring výroby a spotřeby a případně optimalizujte sklon a orientaci panelů.

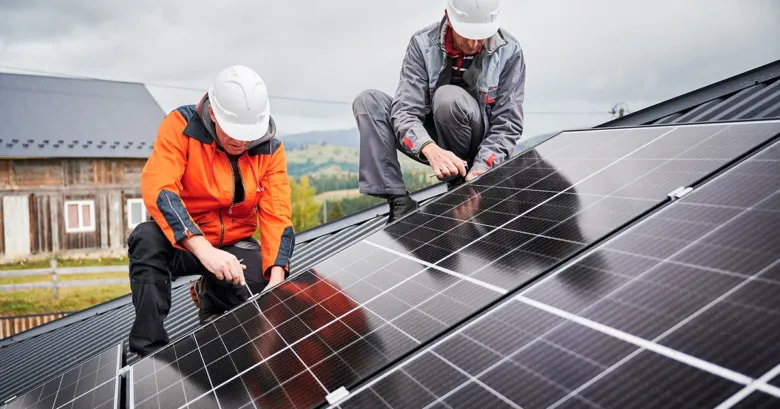

Jak se instaluje fotovoltaická elektrárna?
Instalace zahrnuje montáž panelů na střechu s optimálním sklonem kolem 35°, zapojení do střídače a připojení k distribuční síti s podpisem smlouvy.
Jaké jsou hlavní komponenty fotovoltaické elektrárny a jakou mají roli?
Fotovoltaická elektrárna se skládá z panelů, měniče, montážní konstrukce a případně bateriového úložiště; panely vyrábějí stejnosměrný proud, měnič ho převádí na střídavý.
Jak ovlivňuje orientace panelů a klimatické podmínky výrobu elektřiny?
Optimální orientace panelů je na jih se sklonem kolem 30°; pokles výroby při zatažené obloze může být až o 75 %.
Jaká je průměrná životnost fotovoltaických panelů a jaká údržba je potřeba?
Životnost panelů je obvykle 25-30 let, údržba zahrnuje pravidelné čištění povrchu a kontrolu připojení každé 2 roky.
Jak funguje připojení fotovoltaické elektrárny k distribuční síti?
Elektrárna se připojuje přes měnič s funkcí synchronizace, který zajistí bezpečné předání elektřiny do sítě dle platných technických norem.
Jak probíhá recyklace fotovoltaických panelů a jaký je ekologický dopad?
Recyklace panelů zahrnuje separaci skla, kovů a polovodičů; moderní technologie umožňují recyklovat až 90 % materiálů, čímž se minimalizuje ekologický dopad.
