Elektrické rozvaděče a elektroměrové skříně představují základní prvky každé elektrické instalace, ať už v rodinném domě nebo průmyslovém objektu. Správný výběr parametrů a typu, například venkovního rozvaděče či elektroměrového rozvaděče s podružnou částí, výrazně ovlivňuje bezpečnost a funkčnost celého systému. Porozumění rozdílům mezi elektroměrovými rozvaděči a jejich montážními možnostmi pomůže předejít častým chybám při instalaci.
🔑 Klíčové body
- Elektrické rozvaděče a elektroměrové skříně jsou zásadní pro bezpečný rozvod elektřiny v domácnostech i firmách.
- Rozvaděče ETI ECH8G, ECH24PT a ECH36PT mají krytí IP65, garantující ochranu proti prachu a stříkající vodě.
- Elektroměrové rozvaděče PER se liší podle počtu fází, sazeb a hlavního jističe (40 A nebo 63 A).
- Připojovací sada PERP 160 umožňuje připojení vodičů s průřezem až 150 mm² za cenu 1 346 Kč bez DPH.
- Montáž může být na sokl, stěnu či stožár, přizpůsobená podle typu a umístění rozvaděče.
Co je elektrický rozvaděč a elektroměrová skříň?

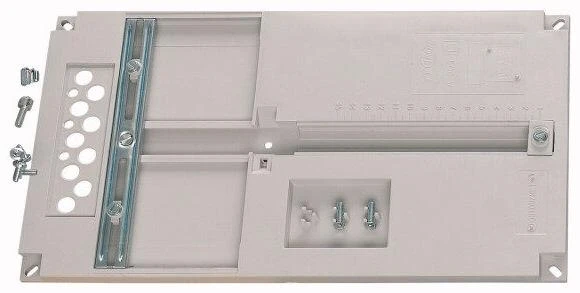

Elektrický rozvaděč představuje základní prvek elektroinstalace v budovách, jehož hlavní funkcí je rozvod elektrické energie a ochrana elektrických obvodů pomocí jističů. Elektroměrová skříň je speciální typ rozvaděče určený především k instalaci elektroměru, hlavních jističů a případně podružné části rozvodu, která umožňuje bezpečné a přehledné měření a jištění odběrného místa.
Elektroměrový rozvaděč zajišťuje bezpečné připojení elektrické energie od dodavatele k odběrnému místu a umožňuje kontrolu spotřeby. Na trhu jsou k dispozici různé typy elektroměrových rozvaděčů, například venkovní elektrický rozvaděč s krytím IP65, elektroměrový rozvaděč pod omítku, elektroměrový rozvaděč pilíř pro instalaci na stožár nebo elektroměrový rozvaděč pro dva elektroměry, který umožňuje napojení více odběrných míst s odděleným měřením.
Jaký je rozdíl mezi rozvaděčem a rozvodnicí?
Rozvaděč je konstrukčně robustnější zařízení s větším počtem modulů (například 24 až 36 modulů) a obsahuje hlavní jističe, které chrání větší části elektroinstalace v objektu. Naproti tomu rozvodnice je menší, často s 8 až 12 moduly, a slouží k rozvodu a jištění menších okruhů uvnitř domácnosti, například zásuvek nebo osvětlení. Elektroměrová skříň jako specifický typ rozvaděče kombinuje funkce měření spotřeby elektřiny a hlavního jištění, což umožňuje bezpečný přívod elektrické energie do objektu.
Tip: Při výběru elektroměrového rozvaděče je třeba zohlednit počet fází, počet sazeb (jednosazbový nebo dvousazbový elektroměr) a požadovaný proud jističe (typicky 40 A nebo 63 A). Nesprávná volba může vést k nevyhovující ochraně nebo komplikacím při instalaci.
Odborná rada: Elektroměrové rozvaděče PER od výrobce Elplast-KPZ jsou dostupné v různých variantách podle počtu fází (jednofázové i třífázové) a konfigurace sazeb, například model PER 1V/1f/40 pro jednosazbový jednofázový elektroměr s jističem 40 A. Tyto rozvaděče lze instalovat na stěnu, sokl nebo stožár, což zajišťuje flexibilitu umístění podle podmínek elektroinstalace.
Častá chyba: Nedostatečné krytí rozvaděče při venkovní instalaci vede k poškození elektroinstalace vlivem vlhkosti a prachu. Doporučuje se používat rozvaděče s minimálním krytím IP65 a vývodkami odolnými proti vodě, například SCAME PG 21 nebo WAPRO PV-11 s krytím IP68.
| Typ rozvaděče | Počet modulů | Krytí | Použití | Cena bez DPH (přibližně) |
|---|---|---|---|---|
| Rozvodnice ETI ECH8G | 8 | IP65 | Vnitřní rozvod menších okruhů | od 1 200 Kč |
| Rozvodnice ETI ECH24PT | 24 | IP65 | Větší vnitřní rozvod | od 2 500 Kč |
| Elektroměrový rozvaděč PER 1V/1f/40 | 1 fázový, jednosazbový | IP44 | Jednofázový elektroměr s jističem 40 A | 4 228-4 324 Kč |
| Elektroměrový rozvaděč PER 2V/3f/63 | 3 fázový, dvousazbový | IP44 | Třífázový elektroměr s jističem 63 A | 4 886,98 Kč |
Elektroměrové rozvaděče často obsahují označení podle konfigurace, například „PER 2V/3f/40“ znamená dvousazbový (2V), třífázový (3f) rozvaděč s jističem 40 A. Kromě samotných rozvaděčů jsou k dispozici i příslušenství jako vývodky (SCAME 805.3341 PG 9, 805.3345 PG 21), záslepky (ELEMAN ADS-B, EATON BS-6MB-WH) nebo samolepky pro označení důležitých částí rozvaděče.
Montáž elektroměrových rozvaděčů vyžaduje správné umístění – venkovní rozvaděče by měly být instalovány na suchém, přístupném místě s ochranou proti povětrnostním vlivům, ideálně ve výšce 1,5 až 2 metry nad zemí. U vnitřních rozvaděčů je vhodné zvolit místo blízko hlavního přívodu elektřiny a snadno přístupné pro odečty elektroměru.

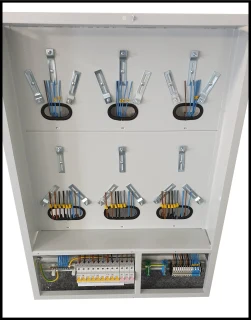

Tip: Elektroměrový rozvaděč s podružnou částí umožňuje rozdělení elektrické energie do dalších okruhů přímo v rozvaděči, což zjednodušuje instalaci a údržbu elektroinstalace. Tento typ se hodí pro rodinné domy s více odběrnými místy, ale není vhodný pro objekty s velmi rozsáhlou elektroinstalací, kde je lepší použít samostatné rozvaděče.
Celkově elektrické rozvaděče a elektroměrové skříně tvoří nezbytnou součást elektroinstalace, která zajišťuje bezpečný rozvod, měření a jištění elektrické energie v budovách. Výběr správného typu a konfigurace je klíčový pro spolehlivý provoz a bezpečnost celé instalace.
Hlavní typy elektrických rozvaděčů a elektroměrových skříní
Elektrické rozvaděče a elektroměrové skříně se liší podle počtu modulů, fází a způsobu instalace, což je zásadní pro správný výběr a použití. Na trhu najdete několik modelů s krytím IP65 vhodných pro venkovní i vnitřní použití, například rozvaděče ETI nebo elektroměrové rozvaděče PER s různými variantami.
Jaké jsou hlavní typy elektrických rozvaděčů podle počtu modulů a fází?

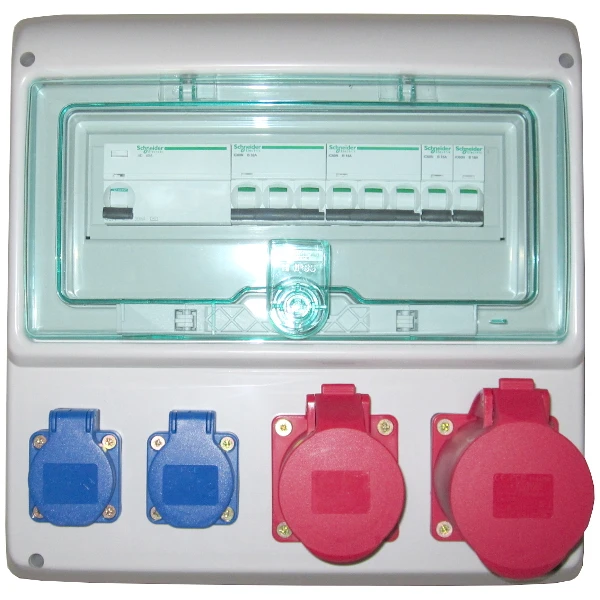

Elektrické rozvaděče se dělí podle počtu modulů a počtu fází. Například rozvaděč ETI ECH8G nabízí 8 modulů, což je vhodné pro menší instalace. Modely ETI ECH24PT a ECH36PT mají 24, respektive 36 modulů, a jsou určeny pro rozsáhlejší rozvody. Všechny tyto rozvaděče mají krytí IP65, které zaručuje ochranu proti prachu a stříkající vodě, ideální pro venkovní elektrický rozvaděč. Elektroměrový rozvaděč PER je dostupný v jednofázové i třífázové variantě a často se používá jako elektroměrový rozvaděč s podružnou částí, což umožňuje připojení dalších obvodů.
| Model rozvaděče | Počet modulů | Počet fází | Krytí |
|---|---|---|---|
| ETI ECH8G | 8 | jednofázový/třífázový | IP65 |
| ETI ECH24PT | 24 | třífázový | IP65 |
| ETI ECH36PT | 36 | třífázový | IP65 |
| Elektroměrový rozvaděč PER | 1-4 | jednofázový/třífázový | IP44/IP65 |
Jaký je rozdíl mezi elektrickým rozvaděčem a elektroměrovou skříní?
Elektrický rozvaděč slouží k rozvodu elektřiny v domě nebo jiném objektu a může být instalován jako venkovní i vnitřní rozvaděč. Naproti tomu elektroměrová skříň je speciální rozvaděč určený primárně k umístění elektroměru a hlavních jističů. Často obsahuje také elektroměrový rozvaděč s podružnou částí, která umožňuje rozdělení elektřiny do jednotlivých okruhů. Elektroměrový rozvaděč pro dva elektroměry se používá tam, kde je potřeba měřit spotřebu dvou samostatných odběrných míst. Zásadním rozdílem je také konstrukce a velikost – elektroměrové skříně jsou často robustnější a mají větší krytí, například IP65, aby odolaly venkovním podmínkám.
Tip: Pro správný výběr je nutné zvážit počet modulů, počet elektroměrů a podmínky instalace, například zda jde o elektroměrový rozvaděč pod omítku nebo venkovní pilíř. Na co si dát pozor: častou chybou je nevhodné krytí rozvaděče pro venkovní instalaci, což může způsobit poruchy a zkrat.
Jak vybrat vhodný elektroměrový rozvaděč pro rodinný dům
Výběr elektroměrového rozvaděče závisí především na počtu fází, typu sazeb a dimenzování hlavního jističe. Pro rodinné domy se nejčastěji používají jednofázové nebo třífázové rozvaděče. Jednofázový rozvaděč je vhodný pro standardní domácnosti s menší spotřebou, zatímco třífázový rozvaděč se hodí pro větší odběr nebo při instalaci vyšších výkonů.
Elektroměrový rozvaděč PER má varianty jednosazbový i dvousazbový, přičemž volba závisí na tom, zda máte jednotnou sazbu za elektřinu, nebo chcete využít výhod dvousazbového tarifu. Hlavní jistič se dimenzuje typicky na 40 A nebo 63 A podle maximálního odběru elektřiny v domácnosti.

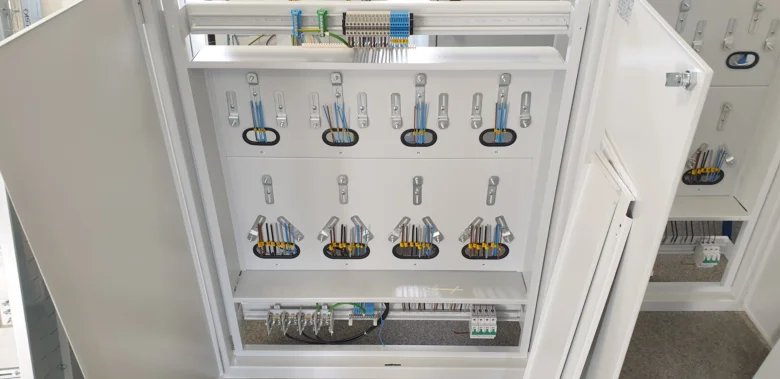

Pro elektroměrové rozvaděče pro dva elektroměry je důležité vybrat rozvaděč s dostatečnou kapacitou a vhodnou konfigurací, která umožní správné oddělení obou měřicích okruhů. Elektroměrový rozvaděč s podružnou částí usnadňuje instalaci dalších jističů a přepínačů bez zásahu do hlavního rozvaděče.
Běžné chyby při instalaci elektroměrového rozvaděče zahrnují nevhodné dimenzování jističů, špatné umístění venkovního elektrického rozvaděče nebo podcenění ochrany proti povětrnostním vlivům, zejména u elektroměrového rozvaděče pilířového typu.
- Zvolte správný počet fází podle skutečné potřeby odběru
- Vyberte jednosazbový nebo dvousazbový elektroměrový rozvaděč podle tarifu
- Dimenzujte hlavní jistič na 40 A nebo 63 A podle výkonu domu
- Zvažte elektroměrový rozvaděč pod omítku pro lepší estetiku interiéru, ale s ohledem na přístupnost
- Při instalaci elektroměrového rozvaděče pro dva elektroměry zajistěte správné oddělení měřicích okruhů
Tip: Při výběru rozvaděče myslete na možnost budoucího rozšíření elektroinstalace, aby nebylo nutné měnit celou skříň při zvýšení odběru.
Příslušenství a komponenty pro elektrické rozvaděče a elektroměrové skříně
Příslušenství a komponenty pro elektrické rozvaděče a elektroměrové skříně zvyšují bezpečnost a usnadňují montáž i údržbu. Vývodky SCAME, například PG 9 a PG 21, chrání kabely při průchodu rozvaděčem před mechanickým poškozením a zajišťují těsnost. Záslepky od značek ELEMAN a EATON slouží k zakrytí nevyužitých míst v rozvaděči, čímž zabraňují pronikání prachu a vlhkosti. Pro přehledné označení modulů a vodičů jsou k dispozici samolepky CUPRO, které výrazně usnadňují orientaci v elektroměrových rozvaděčích s podružnou částí. Připojovací sada PERP 160 umožňuje spolehlivé připojení vodičů do průřezu 150 mm², což je nezbytné například u elektroměrových rozvaděčů pilířových i venkovních.
Rozvaděče a elektroměrové skříně – co byste měli vědět před koupí
Při výběru je důležité zvážit, zda potřebujete elektroměrový rozvaděč pro dva elektroměry, zda bude instalován pod omítku nebo jako venkovní elektrický rozvaděč. Správná volba příslušenství výrazně ovlivní funkčnost i životnost rozvaděče.
| Komponenta | Funkce | Cena bez DPH (Kč) |
|---|---|---|
| Vývodka SCAME PG 9 | Ochrana kabelů při průchodu rozvaděčem | 45 |
| Záslepka ELEMAN | Zakrytí nevyužitých modulů | 30 |
| Připojovací sada PERP 160 | Připojení vodičů do 150 mm² | 1 346 |
Tip: Při montáži elektroměrových skříní dbejte na správné utěsnění vývodek a zakrytí záslepek, aby se zabránilo vlhkosti a prachu uvnitř rozvaděče. Naopak častou chybou je podcenění výběru vhodné připojovací sady, což může ohrozit bezpečnost instalace.
Montáž a umístění elektroměrových rozvaděčů
Montáž elektroměrového rozvaděče je nutné provést v souladu s platnými bezpečnostními normami ČSN EN 61439 a ČSN 33 2000-4-41, které stanovují požadavky na mechanickou pevnost, elektrickou bezpečnost a ochranu proti vlhkosti. Elektroměrový rozvaděč lze instalovat na pevnou stěnu, sokl nebo speciální pilíř, přičemž každý způsob montáže vyžaduje dodržení konkrétních technických parametrů a zajištění stabilního upevnění.
Kde umístit elektroměrový rozvaděč?
Elektroměrový rozvaděč by měl být umístěn na místě s volným přístupem pro odečty a servisní zásahy, ideálně ve výšce 1,2 až 1,8 metru nad podlahou nebo terénem. Venkovní elektrický rozvaděč se obvykle montuje na pevnou stěnu domu nebo na elektroměrový pilíř s betonovou základnou, která zaručuje stabilitu a odolnost vůči povětrnostním vlivům. U rozvaděčů pod omítku je důležité zajistit dostatečnou ventilaci a přístupnost, přičemž rozměry výřezu ve stěně musí odpovídat normě ČSN EN 60 439-1. Vnitřní elektroměrové rozvaděče se instalují do suchých a nevytápěných prostor, kde je zajištěna teplota mezi 0 a 40 °C a relativní vlhkost do 70 %.
Časté chyby při instalaci elektroměrových rozvaděčů
Nejčastější chybou je nedodržení bezpečnostních norem, například instalace bez správného uzemnění nebo použití rozvaděče s nedostatečným krytím IP (minimálně IP44 pro venkovní použití, ideálně IP65). Montáž na nestabilní podklad, jako jsou nekvalitní sokly nebo nekotvené stožáry, často vede k mechanickému poškození a zkrácení životnosti zařízení. Dalším častým problémem je nevhodné oddělení kabeláže elektroměru a podružné části, což může způsobit zkraty a elektromagnetické rušení. U venkovních elektrických rozvaděčů je třeba zajistit těsnost vývodek a správné utěsnění průchodů kabelů, aby se zabránilo pronikání vlhkosti.
- Výběr místa – zajistit přístupnost ve výšce 1,2-1,8 m a ochranu před deštěm a přímým slunečním zářením
- Kontrola podkladu – montáž na pevnou stěnu, betonový sokl nebo pilíř s dostatečnou nosností a ukotvením
- Dodržení bezpečnostních norem – použití rozvaděče s krytím IP44 (vnitřní) nebo IP65 (venkovní), správné uzemnění a ochrana proti přepětí
- Instalace kabeláže – oddělit přívod elektroměru od podružné části, použít vývodky s krytím minimálně IP54, například SCAME PG 9 nebo PG 21
- Zajištění krytí – použít rozvaděč určený pro daný typ instalace (venkovní/vnitřní), dodržet normované rozměry a těsnění průchodů kabelů
Tip: Elektroměrový rozvaděč pro dva elektroměry je vhodný především pro dvougenerační rodinné domy nebo objekty s více odběrnými místy. Pro malé objekty s omezeným prostorem se tento typ rozvaděče nedoporučuje kvůli náročnosti na přesné rozdělení přívodů a vyšší požadavky na bezpečnostní odstupy.
Bezpečnostní prvky a ochrana elektrických rozvaděčů
Bezpečnost je při výběru elektrických rozvaděčů a elektroměrových skříní zásadní. Správné bezpečnostní prvky zajistí ochranu vaší elektroinstalace i zařízení před poškozením a zároveň splní platné bezpečnostní normy.
Jaké jsou základní bezpečnostní prvky elektrických rozvaděčů?
Mezi klíčové bezpečnostní prvky patří hlavní jističe s hodnotami 40 A a 63 A, které chrání elektrický obvod před přetížením a zkratem. Krytí IP65 je standardem pro venkovní elektrický rozvaděč, protože zajišťuje ochranu proti prachu i stříkající vodě, což je důležité například pro elektroměrový rozvaděč pilíř či elektroměrový rozvaděč s podružnou částí. Dále je nutná ochrana proti přepětí a zkratu, která zabezpečuje dlouhodobou funkčnost a bezpečnost celé instalace.
Jak funguje ochrana proti přepětí a zkratu v rozvaděčích?
Ochrana proti přepětí využívá přepěťové ochrany, které odvádějí nadměrné napětí do země a tím brání poškození elektrických zařízení uvnitř rozvaděče, například elektroměrového rozvaděče pod omítku či elektroměrového rozvaděče pro dva elektroměry. Ochrana proti zkratu zahrnuje jističe a pojistky, které při nadproudu automaticky vypnou obvod. Tím se předchází požárům a dalším škodám na elektroinstalaci. Správné nastavení hlavního jističe je proto klíčové pro bezpečný provoz každého rozvaděče.
- hlavní jističe 40 A a 63 A chrání elektrické obvody před přetížením
- krytí IP65 zajišťuje odolnost vůči prachu a stříkající vodě
- přepěťové ochrany zabraňují poškození zařízení nadměrným napětím
- jističe a pojistky automaticky vypínají obvod při zkratu nebo nadproudu
Tip: Při výběru rozvaděče myslete na to, že venkovní elektrický rozvaděč musí mít odpovídající krytí IP, zatímco elektroměrový rozvaděč pod omítku vyžaduje jiné bezpečnostní normy. Ne vždy je vhodné použít stejný typ rozvaděče pro všechny instalace.
Servis a údržba elektrických rozvaděčů a elektroměrových skříní
Servis elektrických rozvaděčů a elektroměrových skříní je nezbytný pro zajištění bezpečného a bezporuchového provozu. Pravidelná údržba by měla zahrnovat vizuální kontrolu zejména u venkovních elektrických rozvaděčů a elektroměrových rozvaděčů pilíř, kde je třeba ověřit neporušenost těsnění a pevnost upevnění krytů. Nedostatečné utěsnění může vést k pronikání vlhkosti, což zvyšuje riziko koroze kontaktů a zkratu.
Údržba dále zahrnuje odstranění prachu a nečistot z vnitřku rozvaděče, které mohou negativně ovlivnit funkci elektroměrového rozvaděče s podružnou částí i rozvaděče pod omítku. Doporučuje se provádět čištění minimálně jednou za šest měsíců, přičemž je nutné používat antistatické pomůcky a suchý hadr, aby nedošlo k poškození elektroniky. Výměna poškozených komponent, jako jsou jističe, svorky nebo vývodky (například SCAME PG 9 či PG 21), by měla probíhat bez prodlení, protože opotřebované díly snižují spolehlivost a bezpečnost celého zařízení.
Praktické tipy pro montáž elektroměrových skříní doporučují instalovat rozvaděč na suché a dobře přístupné místo s dostatečným prostorem pro servis, což je zvlášť důležité u elektroměrových rozvaděčů pro dva elektroměry, kde je potřeba zajistit přehledné a bezpečné vedení kabelů. U venkovních rozvaděčů je třeba zkontrolovat krytí minimálně IP65, které chrání proti prachu a stříkající vodě, a pravidelně sledovat stav těsnění, aby nedocházelo k poškození vlivem povětrnostních podmínek.
- Pravidelně kontrolujte těsnost a neporušenost krytů, zejména u venkovních rozvaděčů s krytím IP65
- Čistěte vnitřek rozvaděče od prachu a nečistot minimálně každých 6 měsíců, používejte antistatické pomůcky
- Okamžitě vyměňujte poškozené jističe, svorky a vývodky (např. SCAME 805.3341 PG 9, 805.3345 PG 21)
- Kontrolujte stav izolace připojených vodičů a pevnost jejich upevnění
- U elektroměrových rozvaděčů pilíř a venkovních instalací sledujte odolnost vůči vlhkosti a mechanickému poškození
Častá chyba: Nedostatečná kontrola těsnění u venkovních rozvaděčů vede k pronikání vlhkosti a následné korozi kontaktů, což může způsobit zkrat nebo výpadek odběru.
Pro koho se údržba hodí: Pro majitele rodinných domů s venkovními i vnitřními elektroměrovými rozvaděči, kteří chtějí prodloužit životnost zařízení a minimalizovat náklady na opravy.
Pro koho není vhodná: Pro osoby bez elektrotechnické kvalifikace, které by měly servis svěřit certifikovanému odborníkovi z důvodu bezpečnosti.
V případě zjištění závad doporučuji konzultaci s kvalifikovaným elektrikářem, který zajistí bezpečný servis a nastaví vhodný servisní interval podle konkrétního typu rozvaděče a jeho umístění. Správná údržba snižuje riziko poruch a zvyšuje bezpečnost elektroinstalace v celém objektu.
Časté dotazy o elektrických rozvaděčích a elektroměrových skříních
Otázka: Co je elektroměrový rozvaděč a k čemu slouží?
Elektroměrový rozvaděč je zařízení určené k umístění elektroměru a hlavních jističů, které zajišťuje bezpečný a přehledný rozvod elektřiny v domácnostech i firmách. Slouží k ochraně elektrických obvodů a umožňuje snadný odečet spotřeby.
Otázka: Jaký je rozdíl mezi rozvaděčem a rozvodnicí?
Rozvaděč obsahuje jističe a ochranné prvky pro kompletní rozvod elektřiny, zatímco rozvodnice slouží pouze k rozdělení elektrických okruhů bez hlavních jističů. Rozvaděč tak plní komplexnější funkci.
Otázka: Kolik stojí nový elektrický rozvaděč na dům?
Cena elektroměrového rozvaděče začíná na přibližně 4 200 Kč bez DPH, přičemž konečná cena závisí na typu, velikosti a vybavení, například elektroměrový rozvaděč s podružnou částí bývá dražší.
Otázka: Kde je nejlepší umístit elektroměrový rozvaděč v domě?
Nejvhodnější je dobře přístupné místo chráněné před vlivy počasí, například uvnitř domu nebo pod stříškou venkovního elektrického rozvaděče či pilíře.
Otázka: Jaké jsou typy elektroměrových rozvaděčů?
Mezi typy patří jednofázové a třífázové varianty, dále rozvaděče pod omítku, venkovní rozvaděče s krytím IP65 a elektroměrové rozvaděče pro dva elektroměry určené pro vícegenerační domy.
Otázka: Jak probíhá instalace elektroměrového rozvaděče?
Montáž se provádí na stěnu, pilíř nebo sokl s dodržením bezpečnostních norem a zajištěním přístupu pro odečet elektroměru i servis.
Otázka: Jaké chyby se často dělají při instalaci elektroměrového rozvaděče?
Častou chybou je nevhodné upevnění, nedostatečný přístup pro odečet, porušení krytí IP a nezabezpečení jističů, což ohrožuje bezpečnost a funkčnost.
Otázka: Jak pečovat o elektrické rozvaděče a elektroměrové skříně?
Pravidelná kontrola upevnění a čistoty, výměna poškozených dílů a odborný servis při závadách prodlužují životnost a spolehlivost zařízení.
