Správné zapojení RJ45 konektoru je základem spolehlivé síťové komunikace, ať už v domácnosti nebo ve firemní infrastruktuře. Znalost pinoutu RJ45 a precizní krimpování RJ45 kabelu CAT6 zajistí optimální přenos dat a minimalizuje riziko výpadků. Naučte se techniky, které vám ušetří čas i náklady na opravy.
⭐ Zásadní body
- RJ45 konektor má standardní rozměry 21,5 × 11,7 × 8,1 mm a obsahuje 8 kovových kontaktů.
- Kabely CAT5e s RJ45 umožňují rychlost až 1 Gbps na vzdálenost do 100 metrů.
- Existují dva hlavní standardy zapojení vodičů: T568A a T568B; v ČR je běžnější T568B.
- Při zapojení je třeba odizolovat 4-6 cm plášť kabelu a použít krimpovací kleště pro pevné spojení.
- Testování kabelu síťovým testerem je důležitým krokem, který ověří správné zapojení a funkčnost.
Základní informace o RJ45 konektoru a jeho vlastnostech

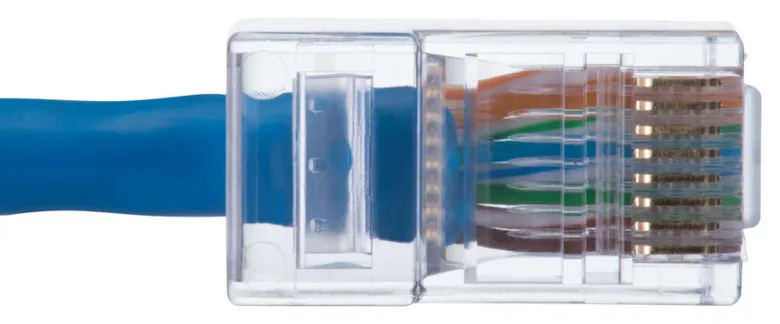

RJ45 konektor je standardní součástí ethernetových kabelů a disponuje 8 kovovými kontakty, které umožňují přenos dat v sítích LAN. Jeho rozměry jsou přesně 21,5 × 11,7 × 8,1 mm, což zajišťuje kompatibilitu s většinou síťových zařízení. Provozní teplota RJ45 konektoru se pohybuje od -40 °C do +85 °C, což umožňuje jeho použití v různých podmínkách včetně průmyslových i domácích prostředí.
Co je třeba vědět o zapojení RJ45 konektoru? Přesné zapojení kabelu do konektoru, známé také jako pinout RJ45, je klíčové pro správnou funkci sítě. Při krimpování RJ45 je nutné zvolit správný standard, obvykle T568A nebo T568B, které určují pořadí vodičů uvnitř síťového kabelu CAT6 či stíněného UTP kabelu. Rozdíl mezi těmito standardy ovlivňuje kompatibilitu a rychlost přenosu dat.
rj45 zapojení A nebo B – který standard použít
Volba mezi standardy T568A a T568B závisí na typu sítě a kompatibilitě s existujícím zařízením. Pro domácí a kancelářské sítě je častější T568B, zatímco T568A se používá v některých vládních instalacích. Dodržení jednoho standardu v celé síti zabraňuje problémům s přenosem dat a zajišťuje stabilní spojení.
Jak správně připravit kabel pro zapojení RJ45 konektoru
Jak správně připravit kabel před zapojením RJ45 konektoru
Správná příprava kabelu je základem pro kvalitní a spolehlivé zapojení RJ45 konektoru. V této části se zaměříme na přesné odizolování kabelu a správné uspořádání vodičů podle platných standardů T568A a T568B.
Jak správně odizolovat kabel pro RJ45 konektor?
Optimální délka odizolování vnějšího pláště síťového kabelu CAT6 je 4-6 cm. Tato délka umožňuje pohodlné rozmotání a uspořádání vodičů před krimpováním RJ45 konektoru, aniž by došlo k jejich poškození. Při odizolování je klíčové použít vhodný nástroj, například speciální odizolovač, který odstraní plášť bez porušení izolace jednotlivých vodičů. Přetržení nebo poškození izolace může způsobit zkrat nebo špatný kontakt, což negativně ovlivní kvalitu přenosu dat. Doporučuji dávat pozor na stínění UTP kabelu, pokud je přítomné, abyste ho nepoškodili při odizolování.
Jak správně uspořádat vodiče podle standardu?
Pro zapojení RJ45 kabelu je třeba vodiče správně rozmotat a seřadit podle jednoho z dvou hlavních pinoutů RJ45, tedy podle standardu T568A nebo T568B. Oba standardy definují přesné pořadí barevných vodičů, které musí odpovídat i na druhém konci kabelu, aby byla zajištěna správná funkčnost a kompatibilita s dalšími zařízeními.
- Výběr standardu – zvolte T568A nebo T568B podle požadavků sítě; nejčastěji se používá T568B v komerčních instalacích.
- Rozmotání vodičů – opatrně rozmotáte vodiče a narovnáte je.
- Uspořádání barev – podle zvoleného standardu seřadíte vodiče v přesném pořadí.
- Zkrácení vodičů – ustřihnete vodiče na stejnou délku, aby dobře seděly do RJ45 konektoru.
- Kontrola – zkontrolujte, že pořadí odpovídá zvolenému standardu, což je klíčové pro správné zapojení RJ45 kabelu.
Tip: Nesprávné uspořádání vodičů je častou chybou vedoucí k nefunkční síti. Dodržení standardů T568A a T568B je nezbytné pro správné fungování gigabitové i PoE sítě.
Podrobné informace najdete také na Wikipedia – RJ45 konektor.
Standardy zapojení RJ45 konektoru: T568A a T568B
Standardy T568A a T568B představují dvě nejčastější varianty zapojení RJ45 konektorů, které se liší v pořadí barevných vodičů uvnitř kabelu. V České republice a v běžné praxi převládá použití standardu T568B, avšak znalost rozdílů a správného použití obou standardů je klíčová pro správné zapojení a funkčnost sítě.
Rozdíly mezi standardy T568A a T568B: Který vybrat?
Standard T568A a T568B se liší především v pořadí barevných vodičů, což ovlivňuje pinout RJ45 konektoru a následné zapojení kabelu. T568A začíná zelenobílým párem, zatímco T568B začíná oranžovobílým párem. V domácích a komerčních sítích v České republice je běžnější standard T568B díky širší kompatibilitě s dostupným zařízením a infrastrukturu. Výběr mezi T568A a T568B by měl vycházet z kompatibility s existující kabeláží a zařízeními, aby nedocházelo k problémům s připojením nebo sítěmi. Pokud se buduje nová síť, doporučuje se použít standard T568B, což usnadní následnou údržbu a rozšiřování. Pro správné krimpování RJ45 je nezbytné přesně dodržet barevné schéma vybraného standardu a používat kvalitní síťový kabel CAT6 či jiný vhodný typ s odpovídajícím stíněním UTP kabelu.
| Standard | Začíná párem | Použití v ČR | Poznámka |
|---|---|---|---|
| T568A | zelenobílý | méně časté | vhodné pro starší instalace a některé vládní projekty |
| T568B | oranžovobílý | převládající | doporučený standard pro většinu použití |
| Oba | – | závisí na aplikaci | důležité dodržet stejný na obou koncích přímého kabelu |
Použití přímých a křížených kabelů podle standardů
Přímý kabel má stejný standard zapojení (buď T568A, nebo T568B) na obou koncích a slouží k běžnému propojení zařízení, jako jsou počítač a switch. Tento kabel umožňuje přenos dat bez nutnosti dalšího přepínání vodičů uvnitř kabelu. Naopak křížený kabel kombinuje na jednom konci standard T568A a na druhém T568B, což umožňuje přímou komunikaci mezi dvěma zařízeními stejného typu, například mezi dvěma počítači bez přepínače. Pro domácí sítě a většinu komerčních instalací se používají přímé kabely podle standardu T568B. Křížené kabely dnes často nahrazují moderní switche s funkcí Auto-MDI/MDIX, které automaticky upravují signály. Přesto je znalost správného zapojení důležitá při manuálním krimpování RJ45 kabelů a nastavování starších zařízení.
| Typ kabelu | Standard na koncích | Použití |
|---|---|---|
| Přímý kabel | T568B / T568B nebo T568A / T568A | Připojení počítače ke switchi nebo routeru |
| Křížený kabel | T568A / T568B | Přímé propojení dvou počítačů nebo zařízení stejného typu |
| PoE kabel | Standard podle připojení | Přenos napájení i dat přes jeden kabel |
Tip: Častou chybou bývá smíchání standardů na jednom kabelu bez záměru vytvořit křížený kabel, což vede k výpadkům sítě. Proto vždy pečlivě kontrolujte pinout RJ45 a barevné schéma před krimpováním.
Pro koho se to hodí: Standard T568B doporučuji pro většinu domácích a kancelářských sítí včetně kabelů CAT6 se stíněním UTP kabelu. Standard T568A má smysl při integraci do stávajících instalací, které tento standard používají, nebo ve specifických projektech.
Postup zapojení RJ45 konektoru krok za krokem
Postup zapojení RJ45 konektoru je základní dovedností pro každého, kdo pracuje se síťovými kabely. Následující návod vám ukáže, jak správně zapojit RJ45 konektor krok za krokem, včetně specifikací pro kabely CAT6 a zařízení napájená přes PoE.
Jak krok za krokem zapojit RJ45 konektor?
- Odizolování kabelu – odstranění vnější izolace na délku 4-6 cm tak, aby byly viditelné jednotlivé vodiče, přičemž je potřeba dbát na nepoškození stínění u kabelů CAT6.
- Uspořádání vodičů – rozmotání párů a uspořádání vodičů podle zvoleného pinoutu RJ45, tedy standardu T568A nebo T568B; správné rozložení barev je klíčové pro funkčnost kabelu.
- Zkrácení vodičů – zkrácení vodičů na stejnou délku cca 1,5 cm, aby se snadno zasunuly do konektoru a dobře držely.
- Vložení vodičů do konektoru – vodiče zasunout až na doraz do RJ45 konektoru tak, aby každý vodič zapadl do svého kanálku; u CAT6 kabelu je nutné dbát na správné umístění stínění a případně použít stíněný konektor.
- Krimpování – použití krimpovacích kleští k pevnému spojení vodičů s kontakty konektoru, čímž se zajistí elektrický kontakt a mechanická pevnost.
- Kontrola spoje – vizuální kontrola správného zasunutí vodičů a pevnosti spoje; doporučuje se testování ethernet kabelu pomocí testeru pro ověření funkčnosti.
- Zapojení pro PoE zařízení – při zapojení RJ45 konektoru pro PoE je potřeba, aby kabel a konektor splňovaly specifikace pro přenos napájení, tedy kvalitní stínění a správné zapojení vodičů podle standardu.
Tip: Častou chybou je nedostatečné odizolování nebo špatné uspořádání vodičů, což vede k závadám a špatné rychlosti přenosu dat. U kabelů CAT6 je třeba věnovat zvýšenou pozornost stínění, aby nedocházelo k rušení signálu.
Správný postup zapojení RJ45 konektoru je nezbytný pro spolehlivý přenos dat i napájení, zejména u gigabitových sítí a PoE zařízení. Dodržení standardů T568A a T568B zajistí kompatibilitu s ostatními síťovými prvky.
Testování a ověření správného zapojení RJ45 kabelu
Pro ověření správného zapojení RJ45 kabelu je nezbytné použít síťový tester, který kontroluje nejen správné zapojení vodičů podle pinoutu RJ45, ale také zkrat, přerušení vodičů a sekvenci pinů. Takové testování zajistí, že kabel splňuje požadavky na spolehlivý přenos dat, což je klíčové zejména u kabelů CAT6 a stíněných UTP kabelů.
Síťový tester při testování RJ45 kabelu vyhodnocuje, zda je dodržen standard T568A nebo T568B podle druhu zapojení RJ45 kabelu. Správné krimpování RJ45 konektoru výrazně snižuje riziko chybného spojení, které může způsobit nestabilitu sítě nebo výpadky dat.
Doporučuji pravidelně provádět testování kabelů zejména po montáži datové zásuvky nebo při instalaci nových síťových prvků.
- Zkontrolujte správné zapojení vodičů podle pinoutu RJ45.
- Ověřte, zda síťový tester nezaznamenal zkrat nebo přerušení vodičů.
- Sledujte sekvenci pinů, aby odpovídala zvolenému standardu T568A nebo T568B.
- Použijte tester vhodný pro kabely CAT6 a stíněné UTP kabely.
Jak ověřit správné zapojení RJ45 kabelu
Při testování je důležité zvolit správný standard – rj45 zapojení A nebo B – který standard použít závisí na síťové infrastruktuře. Výsledky testu poskytnou jasnou informaci o funkčnosti a případných závadách, které lze včas odstranit.
Typy stínění kabelů a jejich vliv na kvalitu přenosu
Stínění kabelů výrazně ovlivňuje kvalitu přenosu dat přes RJ45 konektor, zejména v prostředích s vysokým elektromagnetickým rušením. Nejčastěji se setkáte s třemi typy kabelů: UTP, STP a FTP. UTP kabel nemá žádné stínění, což jej činí levnějším a flexibilnějším, ale méně odolným vůči rušení. STP kabel má opletené stínění kolem každé páry vodičů, které účinně minimalizuje elektromagnetické rušení, a proto je vhodný pro průmyslové nebo více rušné prostředí. FTP kabel disponuje fóliovým stíněním obalujícím všechny vodiče dohromady, což nabízí lepší ochranu než UTP, ale méně než STP.
Volba správného typu stínění závisí na konkrétním použití a prostředí, například pro běžnou domácí síť v panelovém domě postačí UTP kabel Cat6 s krimpováním RJ45 podle standardu T568A nebo T568B. V kancelářích s mnoha elektrickými zařízeními je vhodnější STP kabel pro zajištění stabilního přenosu.
| Typ kabelu | Stínění | Vhodné prostředí | Kvalita přenosu |
|---|---|---|---|
| UTP | Žádné | Domácnosti, malé sítě | Základní, náchylné na rušení |
| FTP | Fóliové | Kanceláře, mírné rušení | Lepší než UTP, střední odolnost |
| STP | Opletené | Průmyslové prostředí, silné rušení | Nejvyšší ochrana a stabilita |
Jaké jsou rozdíly mezi zapojením RJ45 typ A a B
Při zapojení RJ45 kabelu je třeba znát rozdíl mezi standardy T568A a T568B, které definují pořadí vodičů v konektoru. Oba standardy podporují gigabitové sítě, ale je důležité používat stejný typ na obou koncích kabelu, aby nedocházelo k chybám v přenosu.
Tip: Pro domácí a kancelářské použití doporučuji volit standard T568B, který je v Česku běžnější a kompatibilní s většinou zařízení.
Doporučení pro průmyslové a venkovní instalace RJ45 konektorů
Pro průmyslové a venkovní instalace RJ45 konektorů je zásadní volba správného typu konektoru s ohledem na odolnost proti vlhkosti a mechanickému poškození. Stíněné konektory se stíněním UTP kabelu výrazně snižují rušení a jsou vhodné zejména u síťových kabelů CAT6, kde je potřeba zachovat vysokou kvalitu přenosu dat. Kromě správného zapojení RJ45 kabelu podle pinoutu RJ45 (standardy T568A a T568B) je nutné dbát na pevnou fixaci konektoru a použití ochranných krytů, které prodlužují životnost spojů a chrání je před vnějšími vlivy.
Doporučení pro instalaci RJ45 konektorů v průmyslových a venkovních podmínkách
- Používejte stíněné konektory s krytím minimálně IP65 pro ochranu proti vlhkosti a prachu
- Volte materiály odolné vůči teplotním výkyvům a UV záření pro venkovní použití
- Zajistěte správné krimpování RJ45 konektoru podle doporučeného pinoutu pro minimalizaci ztrát signálu
- Instalujte ochranné kryty a těsnění kolem spojů, aby se zabránilo vniknutí vlhkosti
- U průmyslových instalací zvažte konektory s kovovým pouzdrem pro lepší mechanickou odolnost
Tip: Pro průmyslové aplikace se osvědčují konektory s kovovým stíněním a kvalitním těsněním, zatímco v domácích venkovních instalacích postačí plastové kryty s IP54 a pečlivé uložení kabelu.
Správné rj45 zapojení a použití v praxi vyžaduje vždy respektovat doporučené standardy a ochranná opatření, aby síťová instalace byla spolehlivá i v náročných podmínkách.
Časté dotazy k zapojení a použití RJ45 konektoru
Otázka: Jaký je rozdíl mezi zapojením RJ45 podle standardu T568A a T568B?
T568A a T568B se liší pořadím barevných vodičů v pinoutu RJ45. V ČR je běžnější použití standardu T568B, který zajišťuje kompatibilitu s většinou síťových zařízení a patch kabelů.
Otázka: Jak dlouho mám odizolovat plášť kabelu před zapojením RJ45 konektoru?
Délka odizolování by měla být mezi 4 a 6 cm, aby bylo možné správně rozložit vodiče a zajistit pevné zakrimpování RJ45 konektoru.
Otázka: Mohu použít přímý kabel i pro připojení dvou počítačů bez síťového přepínače?
Ano, přímý kabel funguje u moderních síťových karet díky technologii Auto-MDIX. Pro starší zařízení je však vhodnější křížený kabel, který kombinuje zapojení T568A a T568B.
Otázka: Jaký je maximální přenos dat u kabelu CAT5e s RJ45 konektorem?
Síťový kabel CAT5e umožňuje přenos dat rychlostí až 1 Gbps na vzdálenost do 100 metrů.
Otázka: Jak zjistím, zda je RJ45 kabel správně zapojený?
Pro testování použijte síťový tester, který ověří správný pinout, přítomnost zkratů, přerušení a celistvost kabelu.
Otázka: Jaký typ RJ45 konektoru vybrat pro kabel CAT6?
Pro kabely CAT6 je vhodné použít RJ45 konektory s podporou stínění a kategorie 6, které zajistí rychlost až 10 Gbps na kratší vzdálenosti.
Otázka: Je nutné při zapojení RJ45 používat krimpovací kleště?
Ano, krimpování RJ45 konektoru pomocí speciálních kleští zajistí pevné a elektricky spolehlivé spojení vodičů s kontakty konektoru.
Otázka: Co znamená PoE a lze jej použít přes RJ45 konektor?
PoE (Power over Ethernet) umožňuje napájení zařízení prostřednictvím síťového kabelu RJ45, pokud je kabel a konektor správně zapojený a podporují tuto technologii.
Otázka: Jaké jsou nejčastější chyby při zapojení RJ45 kabelu?
Nejčastější chybou je nesprávné pořadí vodičů, nedostatečné odizolování, špatně provedené krimpování a absence testování kabelu před použitím.
Otázka: Lze použít RJ45 konektor v průmyslovém prostředí?
Ano, ale doporučuje se použít speciální stíněné konektory s krytím proti vlhkosti a prachu, aby se zajistila dlouhodobá spolehlivost.
Otázka: Jak zapojit datovou zásuvku RJ45 pro domácí síť?
Datová zásuvka se zapojuje podle standardu T568A nebo T568B, přičemž vodiče se vedou přímo do odpovídajících pinů zásuvky podle pinoutu RJ45.
Otázka: Jaký je rozdíl mezi UTP, STP a FTP kabely?
UTP kabel je nestíněný, STP má opletené stínění kolem párů vodičů a FTP disponuje fóliovým stíněním kolem všech párů, což v rušných prostředích výrazně zlepšuje kvalitu přenosu.
