Alternátor je klíčová součástka, která v elektrotechnice přeměňuje mechanickou energii na střídavý elektrický proud. Jeho funkce v autě zajišťuje dobíjení baterie i napájení elektrických systémů během jízdy. Porozumět principu alternátoru a jeho základnímu schématu zapojení pomáhá lépe pochopit nejen jeho provoz, ale i cenu a údržbu.
Hlavní poznatky
- Alternátor funguje na principu elektromagnetické indukce, kde rotor vytváří otáčivé magnetické pole indukující střídavé napětí ve statoru.
- Hlavní části alternátoru jsou rotor a stator, přičemž rotor může mít hladký rotor nebo vyniklé póly, a stator obsahuje třífázové měděné vinutí.
- Výkon moderních automobilových alternátorů se pohybuje mezi 500 až 2100 W, s napětím 12, 14 nebo 28 V.
- Regulace napětí probíhá pomocí automatického regulátoru (AVR), který udržuje napětí v rozmezí 13,5 až 14,5 V.
- Mezera mezi rotorem a statorem je velmi malá, pouze 0,2 až 0,3 mm, což je důležité pro správnou funkci a účinnost alternátoru.
Princip fungování alternátoru v elektrotechnice
Alternátor pracuje na principu elektromagnetické indukce, kdy rotor alternátoru vytváří otáčející se magnetické pole, jež indukuje střídavé napětí v třífázovém vinutí statoru. Toto střídavé napětí je základem pro výrobu elektrické energie v elektrickém obvodu. Mezera mezi rotorem a statorem, obvykle 0,2-0,3 mm, je klíčová pro vysokou účinnost přenosu magnetického pole a minimalizaci ztrát.
Rotor alternátoru obsahuje budicí vinutí, které po přivedení stejnosměrného proudu vytváří magnetické pole. Toto pole se otáčí spolu s rotorem a prochází statorovým vinutím, které je složeno ze třífázového rozdělení cívek. Pohyb magnetického pole vůči vinutí statoru indukuje střídavé napětí, jehož velikost závisí na rychlosti otáčení a síle magnetického pole.
Jaký je základní princip alternátoru

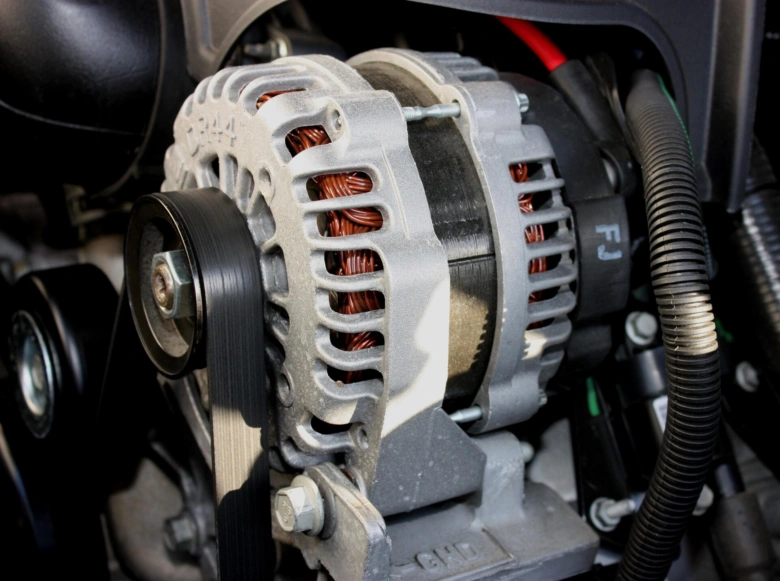

Alternátor v autě a dalších elektrických zařízeních využívá tento princip k přeměně mechanické energie na elektrickou energii. Schéma zapojení alternátoru a princip buzení alternátoru umožňují regulovat velikost indukovaného napětí, čímž je zajištěna stabilita elektrického systému. Funkce alternátoru v autě je tedy nejen generovat elektřinu, ale také udržovat správné napětí v palubní síti.
Konstrukce a hlavní části alternátoru
Alternátor je klíčovým prvkem v elektrických obvodech, který přeměňuje mechanickou energii na elektrickou pomocí elektromagnetické indukce. Pro správné pochopení principu jeho fungování je nutné znát konstrukci a hlavní části, které spolu úzce spolupracují. Doporučuji doplnit toto vysvětlení o schéma zapojení alternátoru, například podle wikipedia.org.
Hlavní části alternátoru a jejich funkce

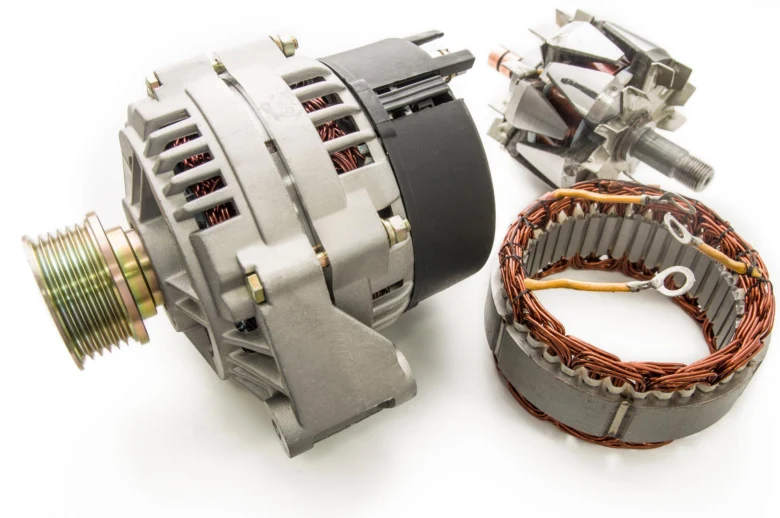

Alternátor se skládá ze dvou základních částí – rotoru a statoru. Rotor alternátoru může být hladký nebo vybavený vyniklými póly a obsahuje budicí vinutí, které je připojeno přes sběrné kroužky. Budicí vinutí vytváří magnetické pole, které je nezbytné pro indukci elektrického napětí. Rotor je zajištěn ložisky a chlazen ventilátory, které udržují optimální provozní teplotu. Stator alternátoru obsahuje třífázové vinutí, jež je nejčastěji zapojeno do hvězdy nebo trojúhelníku. Právě v tomto vinutí se indukuje střídavé napětí, které se využívá v elektrickém obvodu. Mezera mezi rotorem a statorem je velmi malá – obvykle 0,2 až 0,3 mm – což zajišťuje efektivní magnetický tok a minimalizuje ztráty.

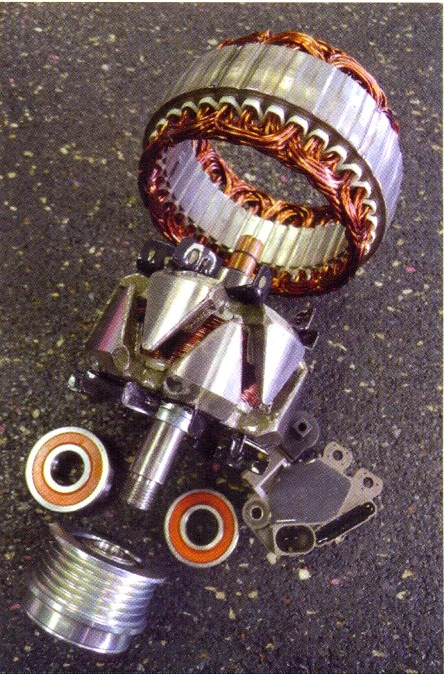

Hlavní části alternátoru:
- Rotor alternátoru s budicím vinutím
- Sběrné kroužky pro přenos vzbudícího proudu
- Stator s třífázovým vinutím zapojeným do hvězdy nebo trojúhelníku
- Ložiska pro hladký chod rotoru
- Ventilátory pro chlazení
Jak funguje elektromagnetická indukce v alternátoru?
Princip fungování alternátoru v elektrotechnice spočívá v elektromagnetické indukci. Rotor s budicím vinutím se otáčí, čímž vytváří rotující magnetické pole. Toto pole prochází statorovým třífázovým vinutím, kde podle Faradayova zákona elektromagnetické indukce vzniká střídavé napětí. Rychlost otáčení rotoru přímo ovlivňuje frekvenci a velikost indukovaného napětí. Budicí vinutí je proto zásadní pro stabilitu napětí, neboť jeho proud určuje sílu magnetického pole.
Ve srovnání s dynamem alternátor produkuje střídavé napětí, které se v automobilech převádí na stejnosměrné pomocí usměrňovačů. To je základní rozdíl a zároveň výhoda v elektrickém systému vozidla. Elektromagnetická indukce zajišťuje efektivní přeměnu mechanické energie na elektrickou při menších ztrátách a vyšší spolehlivosti.
Tip: Pro správnou funkci alternátoru v autě je klíčové pravidelné kontrolování stavu sběrných kroužků a ventilátorů, jelikož jejich opotřebení může způsobit nestabilní napětí a snížení výkonu.
Elektrické parametry a regulace napětí alternátoru
Elektrické parametry a regulace napětí alternátoru jsou klíčové pro správnou funkci elektrického systému v automobilu i dalších aplikacích. Alternátor vyrábí střídavé napětí, které je následně usměrněno a stabilizováno, aby zajistilo spolehlivý provoz připojených zařízení.
Elektrické parametry alternátorů a jejich rozsah
Alternátory obvykle vyrábějí napětí 12 V, 14 V nebo 28 V, což odpovídá standardům v automobilovém průmyslu a průmyslových aplikacích. Výkon se pohybuje mezi 500 a 2100 W, přičemž maximální proud dosahuje 35 až 150 A podle typu a konstrukce alternátoru. Napětí alternátoru závisí na otáčkách rotoru a zatížení elektrického obvodu. Výkon a proud jsou klíčové pro výběr alternátoru vhodného k danému motoru nebo zařízení, protože příliš slabý alternátor nezvládne uspokojit spotřebu elektrických komponent.
| Typ napětí (V) | Výkon (W) | Proud (A) |
|---|---|---|
| 12 | 500-1200 | 35-70 |
| 14 | 700-1800 | 50-120 |
| 28 | 1000-2100 | 70-150 |
Regulace napětí alternátoru pomocí AVR a elektronických regulátorů
Napětí alternátoru se udržuje v rozmezí 13,5 až 14,5 V pomocí automatického regulátoru napětí (AVR) nebo moderního elektronického regulátoru. Tyto regulátory upravují proud do budicí cívky rotoru, čímž řídí intenzitu magnetického pole. Silnější magnetické pole zvyšuje indukované napětí v cívkách statoru. Diodový můstek pak usměrňuje střídavý proud na stejnosměrný, který je vhodný pro napájení vozidlové elektriky. Regulace napětí je nezbytná k ochraně baterie a elektrických zařízení před přepětím nebo podnapětím.
Tip: Častou chybou je zanedbání kontroly stavu regulátoru napětí, což může vést k nestabilitě výstupního napětí a poškození elektrického systému.
Alternátor tedy nejen vyrábí elektrickou energii, ale také stabilizuje napětí v elektrickém systému, což je klíčové pro spolehlivý provoz vozidla i dalších zařízení.
Typické poruchy a údržba alternátoru
Porucha alternátoru patří mezi časté závady, které ovlivňují funkci alternátoru v autě. Nejčastěji dochází k selhání ložisek, což se projevuje hučením nebo pískáním při chodu motoru. Porucha regulátoru napětí může vést k přetížení, které způsobuje přebíjení s výstupním napětím nad 14,5 V. Tento stav ohrožuje elektrický systém vozidla a často se projeví rozsvícením kontrolky dobíjení na přístrojové desce. Další běžnou závadou je poškození diodového můstku, který zajišťuje usměrnění proudu, a také opotřebení sběrných kroužků.
Alternátor v autě – jak poznat poruchu a opravit ji
Příznaky poruchy alternátoru zahrnují:
- Hučení nebo pískání způsobené selháním ložisek
- Rozsvícení kontrolky dobíjení indikující problém s regulátorem napětí
- Nestabilní nebo příliš vysoké napětí nad 14,5 V kvůli přetížení regulátoru
- Slabý výkon elektrických zařízení a problémy se startováním
Pro udržení správné funkce alternátoru doporučuji pravidelně kontrolovat stav ložisek a regulátoru napětí podle schématu zapojení alternátoru. Nezbytná je také kontrola napětí multimetrem, aby se předešlo poškození elektrického systému vozidla. Nejčastější chyby při používání alternátoru zahrnují ignorování těchto příznaků a nedostatečnou údržbu, což může vést k nákladnější opravě nebo výměně. Alternátor cena za opravu či výměnu zpravidla závisí na rozsahu závady a typu zařízení.
Speciální typy alternátorů a jejich použití
Turboalternátory, alternátory s vyniklými póly a bezkartáčové alternátory představují základní druhy alternátorů, lišící se konstrukcí i použitím. Turboalternátor má hladký rotor a pracuje při vysokých otáčkách kolem 3000 ot/min, díky čemuž dosahuje výkonu přes 200 MW. Tento typ se používá zejména v elektrárnách pro výrobu velkého množství elektřiny.
Alternátor s vyniklými póly disponuje 4 až 88 póly a může dosahovat výkonu až 800 MVA. Vyznačuje se nižšími otáčkami než turboalternátor, typicky mezi 100 a 1500 ot/min, a využívá se v průmyslových aplikacích, kde je požadována vyšší stabilita napětí.
Bezkartáčový alternátor eliminuje opotřebení uhlíků díky absenci kartáčů a komutátoru, což prodlužuje jeho životnost a snižuje nároky na údržbu. Tento princip buzení alternátoru je preferován v moderních automobilech a elektrických zařízeních, kde je kladen důraz na spolehlivost.
- Turboalternátor – hladký rotor, 3000 ot/min, výkon přes 200 MW
- Alternátor s vyniklými póly – 4 až 88 pólů, výkon do 800 MVA
- Bezkartáčový alternátor – bez uhlíků, delší životnost
Tip: Pro lepší pochopení funkce alternátoru v autě doporučuji prohlédnout schéma zapojení alternátoru, které zobrazuje princip buzení alternátoru a jeho integraci do elektrického systému vozidla.
Vliv konstrukčních parametrů na kvalitu výstupního napětí
Kvalita výstupního napětí alternátoru v elektrotechnice závisí výrazně na konstrukčních parametrech rotoru a statoru. Průměr rotoru, počet jeho pólů a mezera mezi rotorem a statorem ovlivňují stabilitu a frekvenci napětí, zatímco průřez vodiče ve statoru má dopad na výkon a účinnost přeměny mechanické energie na elektrickou.
Průměr rotoru a jeho vliv
Průměr rotoru u turboalternátorů může dosahovat až 1 metru, což vede k obvodové rychlosti kolem 157 m/s. Tato vysoká rychlost způsobuje značné odstředivé síly, které musí konstrukce odolat, aby nedošlo k mechanickému poškození a poklesu kvality výstupního napětí. Přesná konstrukce rotoru tedy přímo souvisí s dlouhodobou stabilitou funkce alternátoru.
Počet pólů a frekvence výstupu
Počet pólů rotoru se pohybuje typicky mezi 4 a 88. Tento parametr určuje frekvenci výstupního proudu – čím více pólů, tím nižší otáčky jsou potřeba k dosažení dané frekvence. Správný výběr počtu pólů také zlepšuje kvalitu napětí a minimalizuje jeho kolísání, což je klíčové pro stabilizaci elektrického systému.
Mezera mezi rotorem a statorem
Mezera mezi rotorem a statorem se u alternátorů udržuje velmi malá, obvykle v rozmezí 0,2 až 0,3 mm. Tato úzká vzdálenost zajišťuje efektivní magnetickou indukci a zároveň snižuje ztráty způsobené vzduchovou mezerou. Správná mezera je tedy nezbytná pro udržení vysoké kvality výstupního napětí a spolehlivého provozu alternátoru.
- Průměr rotoru ovlivňuje mechanickou odolnost a stabilitu výstupního napětí
- Počet pólů určuje frekvenci a kvalitu proudu
- Mezera mezi rotorem a statorem minimalizuje ztráty a zajišťuje indukci
Tip: Při instalaci alternátoru je třeba pečlivě dodržet mezery a parametry podle výrobce, jinak hrozí poškození vinutí nebo snížení účinnosti.
V kontextu funkce alternátoru v autě nebo jiných aplikacích je pochopení těchto konstrukčních parametrů klíčové pro správné zapojení podle schéma zapojení alternátoru a optimální výkon.
Pokročilá diagnostika a monitoring alternátoru
Diagnostika alternátoru v elektrotechnice využívá přesné měření napětí a proudu spolu s osciloskopem pro sledování signálů v reálném čase. Tyto metody umožňují ověřit správnou funkci alternátoru, jeho stabilizaci napětí a princip buzení alternátoru, což jsou klíčové aspekty k pochopení, jak funguje alternátor v autě i jiných aplikacích.
Monitoring teploty je nezbytný pro kontrolu přehřívání v oblasti ložisek a diodového můstku, které patří k nejvíce namáhaným částem. Poruchy těchto komponent často vedou k selhání celého alternátoru. Proto se doporučuje pravidelně sledovat teplotu a mechanický stav ložisek, aby se předešlo nejčastějším chybám při používání alternátoru, jako je zanedbání údržby nebo nesprávné zapojení dle schéma zapojení alternátoru.

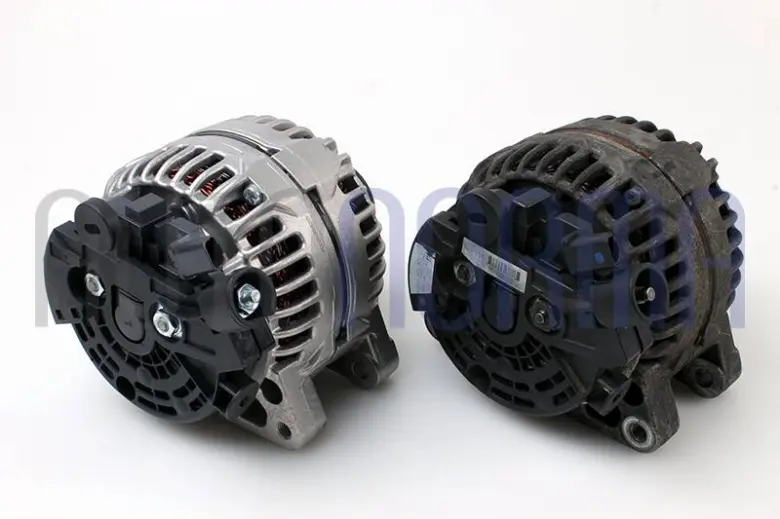

Praktický postup výměny alternátoru v automobilu
- Odpojit baterii – zabráníte riziku zkratu během prací
- Odmontovat poháněcí řemen – uvolníte alternátor od motoru
- Odpojit elektrické konektory – zajistíte bezpečnost a ochranu dílů
- Vyjmout starý alternátor – zkontrolovat stav přilehlých částí
- Namontovat nový alternátor dle alternátor schéma – dodržet správné zapojení
- Připojit konektory a napnout řemen – zajistit správné napětí řemene
- Provést diagnostiku alternátoru – ověřit funkčnost měřením napětí a proudu
| Diagnostická metoda | Co kontroluje | Význam pro funkci alternátoru |
|---|---|---|
| Osciloskop | Signály a průběhy napětí | Zajišťuje správný princip buzení |
| Měření proudu | Elektrický proud | Detekuje přetížení nebo poruchu |
| Monitoring teploty | Teplota ložisek a můstku | Předchází přehřátí a mechanickým závadám |
Tip: Při diagnostice doporučuji použít vizuály s osciloskopem a měřicími přístroji, které přehledně zobrazí aktuální stav alternátoru.
Regulace napětí u alternátorů v hybridních vozidlech
Regulace napětí u alternátorů v hybridních vozidlech vychází z principu buzení alternátoru, kdy budicí cívka na rotoru je napájena řízeným stejnosměrným proudem. Moderní hybridní systémy používají pokročilé elektronické regulátory napětí (EVR), které přesně upravují proud do budicí cívky rotoru na základě dat z řídicí jednotky baterie a dalších senzorů. Tento způsob řízení umožňuje udržovat výstupní napětí v úzkém rozmezí, typicky mezi 13,8 až 14,4 V, což je nezbytné pro optimální nabíjení lithium-iontových baterií a zároveň ochranu elektrických komponent.
Na rozdíl od klasických automobilových alternátorů, kde regulátor napětí pracuje samostatně, jsou v hybridních vozidlech regulátory integrovány s bateriovými systémy a řídicí elektronikou. Tato integrace umožňuje dynamicky měnit velikost proudu do budicí cívky v závislosti na aktuálním stavu nabití baterie, zatížení elektrického systému a jízdních podmínkách. Schéma zapojení alternátoru v hybridních modelech proto zahrnuje více snímačů napětí, proudu a teploty, které v reálném čase monitorují elektrický obvod a přenášejí data do centrální řídicí jednotky.
Tabulka: Porovnání regulace napětí v klasických a hybridních vozidlech
| Parametr | Klasický automobilní alternátor | Hybridní vozidlo s EVR |
|---|---|---|
| Rozsah výstupního napětí | 13,5-14,5 V | 13,8-14,4 V |
| Typ regulátoru | Mechanický nebo jednoduchý elektronický | Pokročilý elektronický regulátor integrovaný s baterií |
| Řízení proudu do budicí cívky | Pevné, manuálně nastavené | Dynamické, na základě stavu baterie a zátěže |
| Počet snímačů | Omezený | Více snímačů pro napětí, proud a teplotu |
| Integrace s řídicím systémem | Ne | Ano, s bateriovým managementem |
Takové řízení napětí zajišťuje efektivnější využití mechanické energie motoru k výrobě elektrické energie, čímž se snižují ztráty a zvyšuje se celková účinnost systému. Regulace proudu do budicí cívky zároveň minimalizuje riziko přebíjení baterie a prodlužuje její životnost.
Odborná rada: Častou chybou je podcenění vlivu teploty na regulaci napětí a proud do budicí cívky. Přehřátí může způsobit nestabilitu výstupního napětí a předčasné selhání regulátoru. Proto jsou v hybridních vozidlech běžně implementovány teplotní senzory přímo na alternátoru a v jeho okolí.
Regulace napětí v hybridních alternátorech se hodí zejména pro vozidla s vysokými nároky na přesnost napájení a dlouhou životnost baterií. Naopak u jednodušších nebo starších modelů s nižšími požadavky na energetickou efektivitu nejsou tyto sofistikované regulátory nezbytné a mohou být zbytečně nákladné.
Tento moderní přístup k regulaci napětí potvrzuje, jaké typy alternátorů a jejich řízení se dnes používají v automobilovém průmyslu k dosažení vyšší spolehlivosti a efektivity elektrických systémů hybridních vozidel.
Ekologické aspekty výroby a recyklace alternátorů
Výroba alternátorů zahrnuje především kovy jako měď (přibližně 15-20 % hmotnosti), hliník a ocel, spolu s elektronickými součástkami, které zajišťují funkci buzení a regulace napětí. Tyto materiály představují významný environmentální dopad, pokud nejsou správně zpracovány, zejména kvůli energetické náročnosti těžby mědi a zpracování hliníku. Recyklace kovů a elektronických komponent výrazně snižuje ekologickou zátěž tím, že omezuje potřebu primární těžby a výroby nových surovin, což zároveň přispívá ke snížení výrobních nákladů alternátorů až o 30 %.
Proces recyklace alternátorů zahrnuje:
- separaci kovových částí (měď, hliník, ocel) s návratností materiálu přes 90 %,
- demontáž elektronických komponent, především polovodičových regulátorů a diodových můstků, pro bezpečné zpracování a recyklaci,
- dodržování platné legislativy EU a ČR, která stanovuje povinnost zpětného odběru a ekologické likvidace elektrozařízení včetně alternátorů.
Recyklace snižuje objem nebezpečného odpadu a emise CO2 spojené s výrobou nových dílů, což je klíčové pro udržitelný rozvoj automobilového průmyslu i dalších odvětví využívajících alternátory. Naopak nesprávná likvidace vede k úniku těžkých kovů a toxických látek do životního prostředí.
Častá chyba: Nedostatečná demontáž elektroniky před recyklací může způsobit kontaminaci a snížit kvalitu recyklovaných materiálů. Proto je nutné provádět recyklaci v autorizovaných zařízeních.
Pro koho se recyklace hodí vs. pro koho ne: Recyklace alternátorů je nezbytná pro výrobce a servisy automobilů i průmyslových strojů, kde se alternátory pravidelně mění. Naopak u starších nebo nefunkčních zařízení bez možnosti ekologické likvidace je nutné hledat specializované sběrné dvory, protože domácí likvidace může být škodlivá a nelegální.
Pro lepší pochopení funkce a konstrukce doporučuji prostudovat alternátor schéma a schéma zapojení alternátoru, které usnadní orientaci v recyklovatelných částech a jejich správné zacházení.
Časté dotazy k principu a funkci alternátoru v elektrotechnice
Otázka: Jaká je základní funkce alternátoru?
Alternátor přeměňuje mechanickou energii na elektrickou pomocí elektromagnetické indukce, čímž vytváří střídavý proud v třífázovém vinutí statoru. Tento proud slouží k napájení elektrických zařízení a dobíjení akumulátoru.
Otázka: Jaký je princip fungování alternátoru?
Princip fungování alternátoru spočívá v otáčení rotoru s budicím vinutím, který generuje magnetické pole. Toto pole indukuje střídavé napětí ve statorovém vinutí, což umožňuje přeměnu mechanické energie na elektrickou.
Otázka: Jaké napětí vyrábí běžný automobilový alternátor?
Standardní automobilové alternátory vyrábějí napětí 12, 14 nebo 28 V, přičemž regulátor udržuje napětí mezi 13,5 a 14,5 V pro správnou funkci elektrických systémů.
Otázka: Jaké jsou hlavní části alternátoru?
Hlavní části alternátoru zahrnují rotor s budicím vinutím a sběrnými kroužky a stator s třífázovým měděným vinutím, které společně zajišťují generování elektrické energie.
Otázka: Jaká je mezera mezi rotorem a statorem?
Mezera mezi rotorem a statorem se pohybuje mezi 0,2 až 0,3 mm, což je kritické pro efektivní elektromagnetickou indukci a minimalizaci ztrát.
Otázka: Jak se reguluje napětí v alternátoru?
Napětí regulují automatické nebo elektronické regulátory, které upravují proud do budicí cívky rotoru, čímž stabilizují výstupní napětí alternátoru.
Otázka: Jaké jsou typické poruchy alternátoru?
Mezi časté poruchy patří selhání ložisek, závady regulátoru napětí a diodového můstku, které mohou způsobit hluk, nesprávné dobíjení a rozsvícení kontrolky.
Otázka: Jak poznat poruchu alternátoru v autě?
Porucha se projevuje hučením ložisek, pískáním, rozsvícením kontrolky dobíjení nebo napětím vyšším než 14,5 V, což signalizuje přebíjení baterie.
Otázka: Jak se liší alternátor od dynama?
Alternátor vyrábí střídavý proud s vyšší účinností a delší životností, zatímco dynamo produkuje stejnosměrný proud a má kratší životnost kvůli opotřebení uhlíků.
Otázka: Jaké jsou typy alternátorů podle konstrukce rotoru?
Existují turboalternátory s hladkým rotorem, alternátory s vyniklými póly a bezkartáčové alternátory, které nevyužívají uhlíky pro přenos proudu.
Otázka: Jak velké jsou otáčky turboalternátorů?
Turboalternátory obvykle pracují při otáčkách kolem 3000 za minutu, s průměrem rotoru až 1 metr a obvodovou rychlostí dosahující 157 m/s.
Otázka: Co je diodový můstek v alternátoru?
Diodový můstek usměrňuje střídavý proud na stejnosměrný, čímž umožňuje napájení elektrických zařízení a nabíjení akumulátoru.
Otázka: Jaké jsou elektrické parametry alternátoru?
Výkon alternátorů se pohybuje mezi 500 a 2100 W, proud mezi 35 a 150 A a napětí obvykle 12, 14 nebo 28 V podle typu zařízení.
Otázka: Jaký vliv má průměr rotoru na alternátor?
Větší průměr rotoru zvyšuje obvodovou rychlost a generovaný výkon, ale zároveň klade vyšší požadavky na konstrukci kvůli odstředivým silám.
Otázka: Jaké jsou ekologické aspekty výroby alternátorů?
Výroba využívá recyklovatelné kovy a elektroniku, což snižuje dopad na životní prostředí a umožňuje opětovné využití materiálů.
Otázka: Jak se diagnostikuje stav alternátoru?
Diagnostika zahrnuje měření napětí, proudu, teploty a kontrolu ložisek a diodového můstku pomocí osciloskopu a specializovaných měřicích přístrojů.
Otázka: Jaké jsou specifika regulace napětí u hybridních vozidel?
Hybridní vozidla používají pokročilé elektronické regulátory, které přesně řídí proud do budicí cívky a integrují alternátor s bateriovými systémy.
Otázka: Jak se provádí údržba alternátoru?
Údržba zahrnuje pravidelnou kontrolu a výměnu ložisek, čištění sběrných kroužků a ventilátorů, a kontrolu funkčnosti regulátoru napětí pro spolehlivý provoz.
