Hlavní vypínač v elektrickém rozvaděči slouží jako klíčový prvek pro bezpečné ovládání a odpojení elektrické sítě. Správné zapojení na DIN lištu a volba jmenovitého proudu zajistí spolehlivou funkci a ochranu celého rozvodu. Porozumění instalaci vypínače je nezbytné pro bezpečný provoz domácí i průmyslové elektroinstalace.
📝 Ve zkratce
- Hlavní vypínač odpojuje všechny živé vodiče obvodu a musí mít dvě polohy: VYPNUTO a ZAPNUTO.
- Běžné jmenovité proudy hlavních vypínačů jsou 16 A, 20 A, 25 A, 32 A, 40 A a 63 A.
- Ovládací prvky hlavního vypínače musí být umístěny ve výšce 0,6 až 1,9 metru nad podlahou.
- Modulární hlavní vypínače jsou standardně montovány na DIN lištu s šířkou 1 až 3 moduly.
- Distribuční společnosti vyžadují u přímého měření do 80 A instalaci vypínače instalace za elektroměrem.
Co je hlavní vypínač a jaká je jeho funkce v rozvaděči?
Hlavní vypínač je klíčovým prvkem elektrického rozvaděče, který zajišťuje bezpečné odpojení všech živých vodičů v elektrické instalaci. Funguje na principu přepínání mezi dvěma jasně definovanými polohami – ZAPNUTO („I“, IEC 60417-5007) a VYPNUTO („O“, IEC 60417-5008) – přičemž musí zajistit viditelnou mezeru mezi kontakty nebo spolehlivý ukazatel skutečného odpojení. Tento mechanismus je nezbytný pro bezpečnost při údržbě, opravách a nouzových situacích, protože umožňuje kompletní izolaci napájení.
Hlavní vypínač se obvykle montuje na DIN lištu uvnitř elektroměrového nebo podružného rozvaděče a jeho jmenovitý proud (In) musí odpovídat dimenzím instalace, přičemž běžné hodnoty jsou 16 A, 20 A, 25 A, 32 A, 40 A a 63 A. Správné zapojení zaručuje rychlé a spolehlivé odpojení celého okruhu, čímž chrání uživatele i techniky před rizikem úrazu elektrickým proudem. Hlavní vypínač musí odpojovat všechny živé vodiče napájecího obvodu a v sítích TN může být dle místních předpisů odpojen i nulový vodič.
Typy hlavních vypínačů zahrnují modulární verze pro montáž na DIN lištu (1-pólové i 3-pólové) s šířkou 1 až 3 moduly a jmenovitým proudem do 63 A, dále výkonové vypínače (odpínače) určené pro vyšší proudy a speciální aplikace, například ABB ONE 20. Výkonové vypínače se často používají ve stavebnictví a průmyslu, kde je potřeba spolehlivé odpojení větších proudů.
Hlavní vypínač musí splňovat normy ČSN EN IEC 60947-3 ed. 4 (kategorie AC-23B nebo DC-23B) a související předpisy, které vyžadují mimo jiné možnost zablokování vypínače v poloze VYPNUTO, aby se zabránilo nechtěnému zapnutí. Ovládací prvky vypínače musí být umístěny na snadno přístupném místě, obvykle ve výšce 0,6-1,9 m nad podlahou, a často jsou označeny červenou barvou pro lepší viditelnost.
Praktická rada: Častou chybou při instalaci hlavního vypínače je nesprávné dimenzování jmenovitého proudu, které může vést k nedostatečné ochraně nebo přetížení. Proto je nutné vždy zvolit vypínač s odpovídajícím In podle celkového odběru a charakteristik instalace.
Hlavní vypínač je vhodný pro všechny typy rozvaděčů, kde je požadováno rychlé a bezpečné odpojení napájení, zejména v domácnostech, průmyslových objektech a elektroměrových rozváděčích. Naopak není vhodný tam, kde jsou požadavky na selektivní ochranu nebo kde je potřeba automatické vypínání při přetížení – tam je vhodnější kombinovat hlavní vypínač s jističem a proudovým chráničem.
Tip: Pro zvýšení bezpečnosti elektroinstalace doporučuji vždy instalovat hlavní vypínač s možností zablokování v poloze VYPNUTO a zajistit jeho snadnou dostupnost bez nutnosti demontáže krytu rozvaděče.
Typy hlavních vypínačů a jejich technické parametry
Hlavní vypínače představují základní ovládací prvek v elektrickém rozvaděči. Jejich typ a technické parametry ovlivňují bezpečnost elektroinstalace a správnou funkci celého systému.
Typy hlavních vypínačů: 1-pólové a 3-pólové
Hlavní vypínač může být 1-pólový nebo 3-pólový podle počtu přerušovaných vodičů. 1-pólové vypínače se používají v jednofázových elektrických obvodech, například v domovních instalacích s napětím 230 V. 3-pólové varianty jsou určeny pro třífázové systémy, kde přerušují všechny fáze najednou, což je běžné například v elektroměrových rozvaděčích.
Technické parametry hlavních vypínačů: proud a rozměry
Jmenovitý proud hlavního vypínače se pohybuje od 16 A do 63 A, což umožňuje přizpůsobení výkonu konkrétní instalace. Modulární vypínače mají šířku 1 až 3 moduly a jsou navrženy pro montáž na standardní DIN lištu v elektrickém rozvaděči. Tato konstrukce usnadňuje instalaci i výměnu a zajišťuje pevné uchycení.
| Typ vypínače | Jmenovitý proud (A) | Šířka (moduly) | Použití |
|---|---|---|---|
| 1-pólový modulární | 16, 25, 32, 40 | 1 | Jednofázové rozvody |
| 3-pólový modulární | 16, 25, 32, 40, 63 | 2-3 | Třífázové elektroměrové rozvaděče |
| Výkonový vypínač | od 40 do 125 a více | různé | Průmyslové a větší rozvody |
Jaké jsou typy a řazení vypínačů?
V elektrickém rozvaděči se vedle hlavního vypínače používají jističe a pojistky, které plní odlišné ochranné funkce. Řazení vypínačů musí odpovídat bezpečnostním normám ČSN IEC – hlavní vypínač je zpravidla první ovládací prvek v rozvaděči, který odpojuje celý obvod. Tím se zajistí rychlé a bezpečné vypnutí celé instalace při nutnosti. Správné řazení také usnadňuje údržbu a minimalizuje riziko chyb při instalaci.
Tip: Častou chybou je použití nevhodného jmenovitého proudu hlavního vypínače, například poddimenzování v podružném rozvaděči, což může vést k jeho přetěžování a snížení bezpečnosti instalace. Pro domácí instalace se obvykle doporučuje hlavní vypínač s proudem do 40 A, pro elektroměrové rozvaděče často 3-pólový s odpovídajícím proudem.
Normy a bezpečnostní požadavky na hlavní vypínač
Hlavní vypínač v elektrickém rozvaděči musí splňovat platné normy, zejména ČSN EN IEC 60947-3 ed.4, která stanovuje technické a bezpečnostní požadavky na spínací přístroje. Tento vypínač slouží nejen k přerušení elektrického obvodu, ale také k zajištění bezpečné údržby a havarijního odpojení napájení.
Podle normy musí vypínač instalace disponovat dvěma jasně definovanými polohami – ZAPNUTO a VYPNUTO, přičemž mezi kontakty musí být viditelná mezera, která zaručuje fyzické oddělení vodičů. Tato viditelná mezera je klíčová pro bezpečnost elektroinstalace a umožňuje snadnou vizuální kontrolu, zda je obvod skutečně odpojený.
Dalším důležitým požadavkem je možnost zablokování hlavního vypínače v poloze VYPNUTO, což zabraňuje nechtěnému zapnutí během servisních prací nebo havárií. Jmenovitý proud hlavního vypínače musí být správně dimenzován podle výkonu elektroměrového rozvaděče a celkové zátěže domácí elektroinstalace. Instalace na DIN lištu usnadňuje montáž a výměnu vypínače v rozvaděči.
- Splnění normy ČSN EN IEC 60947-3 ed.4 zajišťuje spolehlivost a bezpečnost
- Vypínač musí mít viditelnou mezeru mezi kontakty pro bezpečné odpojení
- Dvě polohy vypínače – ZAPNUTO a VYPNUTO – musí být jasně označeny
- Možnost zablokování v poloze VYPNUTO pro bezpečnost pracovníků
- Dimenzování jmenovitého proudu podle zátěže a typu rozvaděče (elektroměrový, podružný)
- Montáž na DIN lištu pro snadnou instalaci a údržbu
Hlavní vypínač v rozvaděči funkce a správné zapojení
Správné zapojení hlavního vypínače vyžaduje dodržení bezpečnostních norem a pečlivý výběr vhodného typu vypínače pro domácí rozvaděč. Podcenění těchto požadavků může ohrozit bezpečnost celé elektroinstalace.
Jak správně zapojit hlavní vypínač v elektrickém rozvaděči
Pro správné zapojení hlavního vypínače v elektrickém rozvaděči je nezbytné dodržet konkrétní postupy přizpůsobené typu rozvaděče. Níže najdete návod na zapojení v bytových, průmyslových i elektroměrových rozvaděčích včetně doporučení pro bezpečnou instalaci a montáž ovládacích prvků.
Zapojení v bytovém rozvaděči
Bytový rozvaděč obvykle obsahuje 3-pólový hlavní vypínač s jmenovitým proudem 40 A, který se instaluje na DIN lištu. Tento vypínač musí odpojovat všechny tři fáze, aby zajistil kompletní odpojení od zdroje napájení. Ovládací prvek se umísťuje v rozmezí 0,6 až 1,9 metru nad podlahou pro snadný přístup.
- Instalace vypínače – upevněte na DIN lištu v rozvaděči
- Připojení vodičů – zapojte všechny tři fáze do svorek vypínače
- Kontrola zapojení – ověřte pevnost a správnost připojení

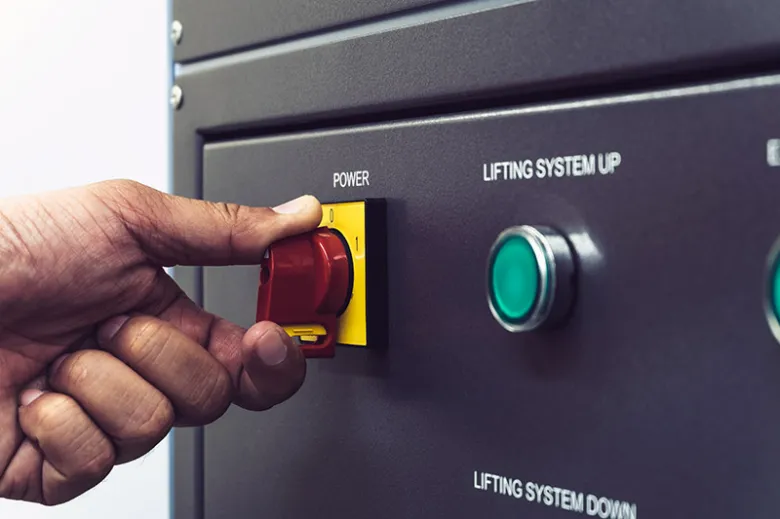

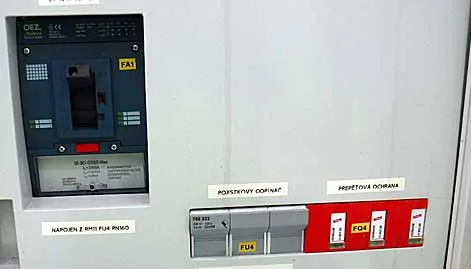

Zapojení v průmyslovém rozvaděči
Průmyslové rozvaděče využívají výkonové vypínače s jmenovitým proudem od 63 A výše. Tyto vypínače jsou určeny pro vysoké zatížení a časté spínání, a proto je třeba dbát na správné dimenzování a kvalitní zapojení.
- Výběr vypínače – zvolte výkonový vypínač odpovídající zatížení
- Montáž na DIN lištu – pevně upevněte vypínač
- Zapojení fází – připojte všechny živé vodiče, zajistěte správný kontakt
Zapojení v elektroměrovém rozvaděči
Elektroměrový rozvaděč vyžaduje vypínač instalace s jmenovitým proudem do 80 A, který se umisťuje za elektroměrem. Tento vypínač musí být označen dle požadavků distributora a slouží k bezpečnému odpojení odběru.
- Instalace vypínače – upevněte na DIN lištu za elektroměrem
- Zapojení – připojte fáze a neutrální vodič podle schématu
- Označení – dodržte značení a normy ČSN IEC pro elektroměrové rozvaděče
| Typ rozvaděče | Jmenovitý proud hlavního vypínače | Umístění ovládacího prvku (m) |
|---|---|---|
| Bytový rozvaděč | 40 A | 0,6-1,9 |
| Průmyslový rozvaděč | od 63 A | 0,6-1,9 |
| Elektroměrový rozvaděč | do 80 A | 0,6-1,9 |
Tip: Při zapojení hlavního vypínače v podružném rozvaděči je nutné správně dimenzovat jmenovitý proud vypínače podle celkového zatížení, aby nedošlo k přetížení a zbytečnému vypínání. Na co si dát pozor: častou chybou je nezapojení všech fází, což ohrožuje bezpečnost elektroinstalace a může vést k elektrickému úrazu.

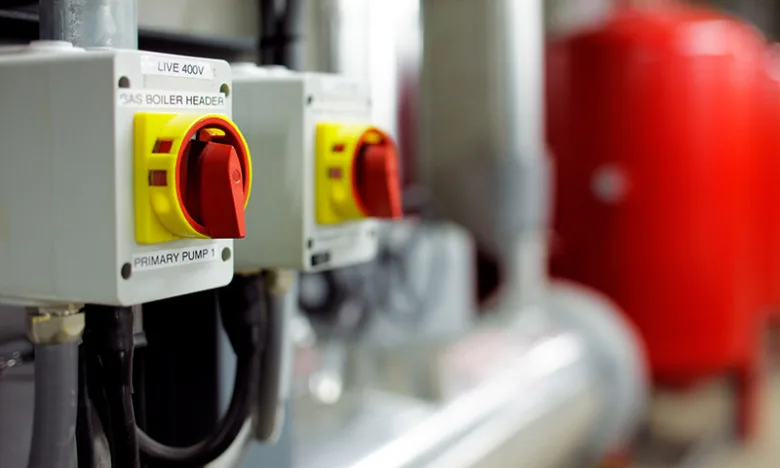

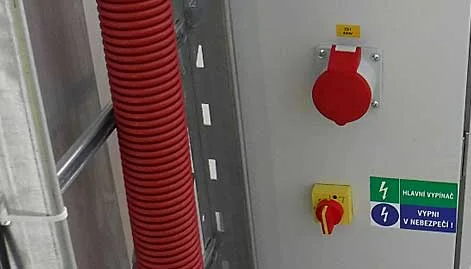

Umístění a označení hlavního vypínače v rozvaděči
Umístění hlavního vypínače v rozvaděči zásadně ovlivňuje bezpečnost elektroinstalace a snadnost ovládání. Hlavní vypínač musí být umístěn na snadno přístupném místě v elektrickém rozvaděči, obvykle na DIN liště ve výšce ovládacích prvků mezi 0,6 a 1,9 metru nad podlahou. Tato výška umožňuje rychlý zásah v případě potřeby a splňuje normy ČSN IEC.
Pro zajištění bezpečnosti se doporučuje, aby hlavní vypínač měl jasné viditelné označení, ideálně červenou barvu, která zvýrazní jeho polohu. Správné označení pomáhá předejít chybám při instalaci hlavního vypínače v rozvaděči a usnadňuje jeho rychlé vyhledání například v elektroměrovém rozvaděči.
- Umístěte hlavní vypínač tak, aby nebyl zakryt jinými prvky rozvaděče
- Ovládací prvek musí být snadno dosažitelný a jasně označený
- Zohledněte jmenovitý proud hlavního vypínače při výběru a instalaci
- Dodržujte bezpečnostní normy a pravidla pro instalaci vypínačů
Chyby při instalaci hlavního vypínače v rozvaděči a jak se jim vyhnout
Častou chybou je instalace vypínače mimo doporučenou výšku nebo špatné označení, což může zkomplikovat rychlý zásah. Proto je nezbytné dodržet správné rozměry a bezpečnostní požadavky podle platných norem.
Rozdíl mezi hlavním vypínačem a hlavním jističem
Rozdíl mezi hlavním vypínačem a hlavním jističem v rozvaděči
| Prvek | Funkce | Účel instalace |
|---|---|---|
| Hlavní vypínač | Manuální odpojení elektrického obvodu s viditelnou mezerou mezi kontakty | Zajištění bezpečného odpojení napájení při údržbě a opravách |
| Hlavní jistič | Automatická ochrana proti přetížení a zkratu s vypínací schopností dle ČSN EN 60898-1 | Prevence poškození elektroinstalace a zařízení při nadproudu nebo zkratu |
Hlavní vypínač se instaluje s jmenovitým proudem odpovídajícím celkovému odběru, typicky v rozsahu 16 A až 63 A, a montuje se na DIN lištu v elektroměrovém nebo podružném rozvaděči. Jeho hlavní funkcí je umožnit bezpečné manuální odpojení všech živých vodičů napájecího obvodu, přičemž musí splňovat normu ČSN EN IEC 60947-3 s požadavkem na viditelnou mezeru mezi kontakty a možností zablokování v poloze VYPNUTO. Hlavní jistič naopak reaguje automaticky na přetížení a zkrat, přičemž vypíná obvod bez zásahu obsluhy.
Tip: Častou chybou je použití hlavního vypínače s nižším jmenovitým proudem, než je skutečná zátěž, což může způsobit neplánované odpojení nebo poškození zařízení. Správné dimenzování podle celkového odběru a charakteru instalace je proto klíčové.
Hlavní vypínač je vhodný pro všechny domácnosti a provozy, kde je potřeba rychlé a spolehlivé manuální odpojení napájení, například při údržbě. Naopak není určen k ochraně proti přetížení nebo zkratu, proto v instalacích, kde je vyžadována automatická ochrana, musí být vždy doplněn hlavním jističem.
Požadavky distributorů na vypínač instalace
Distribuční společnosti ČEZ a PRE vyžadují instalaci vypínače instalace s jmenovitým proudem do 80 A přímo za elektroměrem v elektroměrovém rozvaděči. Tento vypínač musí umožňovat úplné odpojení všech pracovních vodičů napájecího obvodu a být pevně namontován na DIN lištu. Přístup k vypínači musí být zajištěn bez nutnosti porušení plomb, čímž se zachovává integrita elektroinstalace a umožňuje bezpečná kontrola ze strany distributora. Vypínač instalace musí být viditelně označený, aby bylo jasné, že slouží k odpojení odběrného místa.
Jak zapojit hlavní vypínač v elektrickém rozvaděči
- Umístěte vypínač instalace za elektroměr na DIN lištu, aby splňoval požadavky distributorů.
- Zvolte vypínač s jmenovitým proudem shodným nebo vyšším než je proud hlavního jističe v rozvaděči (typicky 16 A až 80 A).
- Zapojte všechny fáze a případně nulový vodič podle platných předpisů a typu sítě (TN, TT).
- Zajistěte, aby ovládací prvek vypínače byl snadno přístupný bez nutnosti manipulace s plombami nebo kryty.
- Označte vypínač červeným štítkem nebo symbolem podle normy IEC 60417 pro jasnou identifikaci funkce odpojení.
Tip: Častou chybou je instalace vypínače mimo elektroměrový rozvaděč nebo bez jasného označení, což komplikuje revize a může vést k sankcím od distributora. Dodržení přesných požadavků na umístění a označení vypínače instalace výrazně zvyšuje bezpečnost a usnadňuje kontrolu elektroinstalace.
Doporučené postupy a bezpečnostní opatření při údržbě hlavního vypínače
Bezpečná údržba hlavního vypínače v elektrickém rozvaděči je klíčová pro spolehlivý provoz a bezpečnost elektroinstalace. Zahrnuje pravidelné kontroly funkčnosti, čištění kontaktů a správné umístění ovládacích prvků podle norem.
Bezpečnostní opatření při instalaci
Před instalací hlavního vypínače vždy zajistěte vypnutí napájení a ověřte, že instalace odpovídá požadavkům na jmenovitý proud hlavního vypínače. Dodržujte normy ČSN IEC a umístěte vypínač na DIN lištu v souladu s bezpečností elektroinstalace, aby se předešlo častým chybám při instalaci hlavního vypínače v rozvaděči a jak se jim vyhnout.
Kontrola a údržba kontaktů
Pravidelná kontrola kontaktů vypínače v elektroměrovém rozvaděči prodlužuje jeho životnost. Čistěte kontakty bezprašným materiálem a ověřujte správnou funkci ovládacích prvků, které musí být přístupné ve výšce 0,6-1,9 metru tak, aby byla údržba hlavního vypínače efektivní a bezpečná.
Frekvence revizí
Revize hlavního vypínače doporučuji provádět minimálně jednou ročně podle platných norem ČSN. Pravidelná kontrola zajišťuje včasné odhalení poruch a snižuje riziko selhání v elektrickém rozvaděči.
- Vypnutí napájení – před údržbou nebo výměnou vypínače
- Kontrola jmenovitého proudu – ověřte správné dimenzování
- Čištění kontaktů – jemným bezprašným materiálem
- Kontrola ovládacích prvků – správné umístění a funkčnost
- Test funkčnosti – ověření správné činnosti po údržbě
Časté dotazy k hlavnímu vypínači v rozvaděči
Otázka: Jaký hlavní vypínač je vhodný do podružného rozvaděče?
Vhodný je modulární 3-pólový vypínač s jmenovitým proudem 16 až 40 A podle zatížení a typu rozvaděče, který se montuje na DIN lištu.
Otázka: Jaký je rozdíl mezi hlavním vypínačem a hlavním jističem?
Hlavní vypínač slouží k manuálnímu odpojení elektřiny, zatímco hlavní jistič automaticky chrání obvod proti přetížení a zkratu vypnutím.
Otázka: Jak zapojit hlavní vypínač krok za krokem?
Zapojte všechny fáze na vstupy vypínače, dodržte správné dimenzování podle jmenovitého proudu a umístěte ovládací prvky ve výšce 0,6-1,9 m pro bezpečný přístup.
Otázka: Jaké jsou typy hlavních vypínačů?
Mezi hlavní vypínače patří 1-pólové, 3-pólové modulární a výkonové typy s jmenovitým proudem od 16 do 63 A.
Otázka: Kde umístit hlavní vypínač v rozvaděči?
Na snadno přístupném místě v elektrickém rozvaděči, s ovládacími prvky umístěnými 0,6 až 1,9 m nad podlahou a označenými červenou barvou.
Otázka: Jaké normy musí hlavní vypínač splňovat?
Musí odpovídat normě ČSN EN IEC 60947-3 edice 4, která zajišťuje bezpečné odpojování a viditelnou mezeru mezi kontakty.
Otázka: Co je vypínač instalace a kdy je potřeba?
Vypínač instalace se používá v elektroměrovém rozvaděči za elektroměrem pro proudy do 80 A, umožňuje bezpečné odpojení měřicího místa.
Otázka: Jaké jsou časté chyby při instalaci hlavního vypínače?
Mezi nejčastější chyby patří nesprávné dimenzování jmenovitého proudu, nevhodné umístění mimo dosah a nedodržení bezpečnostních postupů elektroinstalace.
Otázka: Jaké jsou doporučené bezpečnostní postupy při údržbě?
Provádějte pravidelnou kontrolu kontaktů, čistěte ovládací prvky a plánujte revize elektroinstalace nejméně jednou ročně.
Otázka: Může být proudový chránič použit jako hlavní vypínač?
Proudový chránič může sloužit jako hlavní vypínač jen pokud je předřazen jističem a má vypínací funkci, nesmí ale úplně nahrazovat hlavní vypínač.
Otázka: Jaké jsou specifické požadavky na hlavní vypínač v průmyslových rozvaděčích?
Průmyslové hlavní vypínače musí mít minimální krytí IP54 a jmenovitý proud nejméně 63 A, aby splňovaly bezpečnostní standardy.
Otázka: Jaké jsou možnosti řazení hlavních vypínačů v rozvaděči?
Hlavní vypínače se řadí podle typu sítě 1P, 2P, 3P nebo 4P, přičemž třífázové rozvody nejčastěji vyžadují 3-pólové zapojení.
Otázka: Jaké jsou doplňkové funkce moderních hlavních vypínačů?
Moderní vypínače mohou mít integrované signalizační kontakty a možnost dálkového ovládání pro zvýšení bezpečnosti a komfortu.
Otázka: Jak správně označit hlavní vypínač v rozvaděči podle norem?
Vypínač musí být označen symbolem „Hlavní vypínač“ a barevným štítkem podle ČSN EN 60417-5007 pro jasnou identifikaci.
Otázka: Jaký je postup kontroly funkčnosti hlavního vypínače po instalaci?
Po instalaci proveďte vizuální kontrolu, ověřte vypínací schopnost přepnutím za zatížení podle normy ČSN EN 60947-3 a zaznamenejte výsledky do revizní zprávy.
Praktické rady pro zapojení hlavního vypínače v elektrickém rozvaděči
Při zapojení hlavního vypínače dodržte správné dimenzování jmenovitého proudu a instalujte vypínač na DIN lištu v elektroměrovém nebo podružném rozvaděči. Ujistěte se, že ovládací prvky jsou přístupné a bezpečnost elektroinstalace splňuje platné normy.
Chyby při instalaci hlavního vypínače v rozvaděči a jak se jim vyhnout
Častou chybou je použití nevhodného typu vypínače, nesprávné zapojení fází nebo instalace mimo dosah obsluhy. Vyvarujte se také nedostatečného označení a nedodržení bezpečnostních norem, které mohou ohrozit provoz a bezpečnost.
