Správný výběr kotevních patek a jejich kvalitní upevnění je klíčové pro stabilitu každé pergoly v zahradě. Patky o rozměrech 100×100 nebo 120×120 mm zajišťují pevné kotvení do betonu, které odolá větru i zatížení. Tento návod vám pomůže vyhnout se častým chybám a zajistit bezpečnou a dlouhodobou instalaci pergoly.
Klíčové závěry
- Kotevní patky jsou většinou ocelové a často pozinkované pro ochranu proti korozi (síla 8).
- Betonové patky mají běžný rozměr 400 × 400 × 800 mm a musí být umístěné 80-100 cm pod terénem (síla 9).
- Zemní vruty umožňují kotvení bez betonování a vhodné jsou pro lehčí pergoly a pevné podloží (síla 7).
- Výškově nastavitelné patky pomáhají vyrovnat nerovnosti terénu a zajišťují přesné ukotvení (síla 7).
- Beton zraje přibližně 21 dní, během kterých je nutné ho udržovat vlhký, aby nedošlo k prasklinám (síla 8).
Typy kotevních patek a jejich materiály
Kotevní patky pro pergoly se vyrábějí převážně z oceli opatřené galvanickým nebo žárovým pozinkováním, které zajišťuje dlouhodobou ochranu proti korozi i v náročných povětrnostních podmínkách. Nejčastější rozměry patek jsou 100×100 mm a 120×120 mm, přičemž větší rozměr se doporučuje pro robustnější konstrukce s vyšším zatížením. Výškově nastavitelné patky umožňují přesné vyrovnání pergoly na nerovném terénu díky šroubovacímu mechanismu s přivařenou nebo volnou maticí, což zvyšuje stabilitu a usnadňuje montáž. Typy kotevních patek se liší tvarem profilu a způsobem upevnění, což ovlivňuje jejich vhodnost pro různé způsoby kotvení – například do betonu, zámkové dlažby nebo přímo do země.
Jaké jsou hlavní typy kotevních patek pro pergoly?
Nejčastěji se používají kotevní patky s profily U, L a T, vyrobené z pozinkované oceli s tloušťkou materiálu obvykle 3 až 5 mm pro dostatečnou pevnost. Výškově nastavitelné patky s rozměry 100×100 mm jsou vhodné pro menší pergoly do 3×3 m, zatímco patky 120×120 mm se doporučují pro konstrukce nad 4×4 m a vyšší zatížení větrem či sněhem. Zatloukací patky z ocelového trnu se používají pouze pro lehké a dočasné kotvení, například u sezónních pergol, protože neposkytují dostatečnou stabilitu pro trvalé stavby.
- Kotevní patka s profilem U – pevně obepíná spodní část sloupku, zajišťuje stabilní vsazení a přenos zatížení do základu
- Kotevní patka s profilem L – umožňuje kotvení k boční stěně nebo zpevnění rohů pergoly, často se používá u rohových sloupků
- Kotevní patka s profilem T – slouží k upevnění uprostřed sloupku, zvyšuje tuhost konstrukce v ose sloupku
- Výškově nastavitelné patky – šroubovací systém umožňuje korekci výšky v rozsahu cca 5-10 cm, vhodné pro nerovné terény a přesné vyrovnání pergoly
- Zatloukací patky – ocelové trny délky 30-50 cm, vhodné pouze pro lehké konstrukce bez trvalého zatížení
Jaká je ochrana kotevních patek proti korozi?
Kotevní patky jsou standardně galvanicky nebo žárově pozinkované, přičemž galvanické pozinkování vytváří tenkou vrstvu zinku o tloušťce 10-20 mikrometrů, která chrání ocel proti vlhkosti a korozi. Žárové pozinkování zahrnuje ponoření oceli do roztaveného zinku, čímž vzniká silnější vrstva o tloušťce 50-100 mikrometrů, která je mechanicky odolnější a vhodnější pro venkovní použití v náročných podmínkách. Pro zvýšení životnosti se kotevní patky často doplňují o povrchové nátěry na bázi epoxidových nebo polyuretanových pryskyřic, které zvyšují odolnost proti chemickým vlivům a UV záření. Díky těmto ochranám patky vydrží desítky let i při přímém kontaktu s vlhkostí v betonu nebo zámkové dlažbě.
- Galvanické pozinkování – vrstva 10-20 μm, vhodná pro základní ochranu v méně náročných podmínkách
- Žárové pozinkování – vrstva 50-100 μm, ideální pro venkovní použití s vyšší odolností proti mechanickému poškození
- Povrchový nátěr – doplňková ochrana proti povětrnostním vlivům a UV záření, prodlužuje životnost patek
- Výškové nastavení s pozinkovanými šrouby a maticemi zabraňuje korozi pohyblivých částí a usnadňuje montáž
Tip: Častá chyba při kotvení pergol v zahradě je použití nekvalitních nebo nepozinkovaných patek, které rychle korodují a oslabují konstrukci. Pro pergolu s nosností vyžadující pevné kotvení doporučuji volit výškově nastavitelné kotevní patky z žárově pozinkované oceli s rozměry minimálně 120×120 mm.
Příprava podkladu a základů pro kotvení pergoly
Příprava podkladu a základů pro kotvení pergoly je zásadní pro zajištění dlouhodobé stability a odolnosti konstrukce vůči povětrnostním vlivům. V této části se zaměříme na betonové patky a zemní vruty, přičemž uvedeme přesné rozměry, hloubky a postupy kotvení včetně použití chemické kotvy pro pevné uchycení.

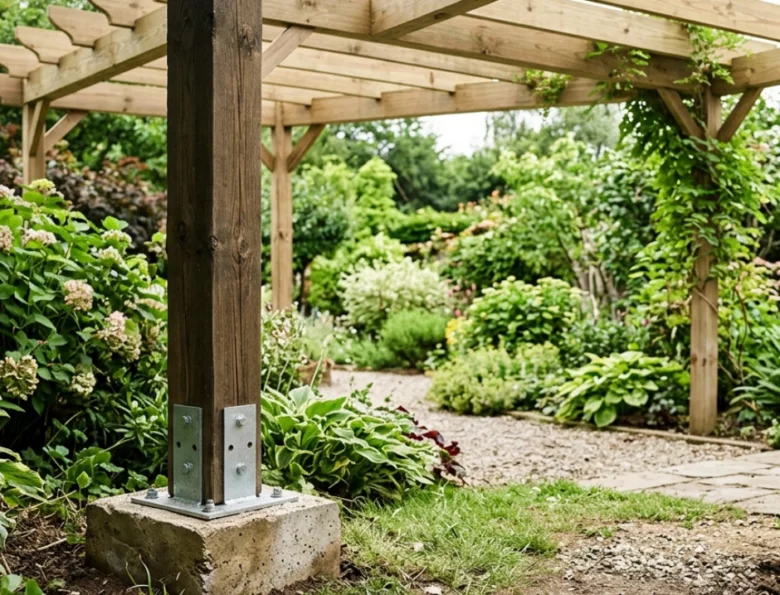

Jak správně připravit betonové patky pro kotvení pergoly?
Betonová patka pro pergolu má standardní rozměry zhruba 400 × 400 × 800 mm, přičemž spodní část musí být uložena minimálně 80 cm pod úrovní terénu, tedy pod hranicí promrzání půdy. Tato hloubka zabraňuje pohybu základů způsobenému mrazovým zdvihem. Před betonáží je nezbytné vykopat jámu o rozměrech minimálně 30 × 30 cm, zhutnit podloží a vložit kari síť pro zvýšení pevnosti betonu a prevenci praskání. Do středu patky se umisťuje armatura (ocelová výztuž) pro zajištění nosnosti. Po zalití betonu se doporučuje nechat beton vytvrdit minimálně 7 dní, ideálně však 21 dní, aby dosáhl potřebné pevnosti.
- Vyhloubit jámu – o rozměrech minimálně 30 × 30 cm a hloubce 80-100 cm pod terénem
- Zhutnit podloží – pro stabilní a rovnoměrnou základnu
- Nasadit kari síť a armaturu – zvýší pevnost a zabrání praskání betonu
- Zalit betonem – použít směs s minimální pevností C25/30
- Nechat beton vytvrdnout – minimálně 7 dní, ideálně 21 dní, během vytvrzování udržovat vlhkost betonu
Po vytvrzení betonu lze kotevní patky upevnit pomocí chemické kotvy, která zajistí pevné a trvanlivé spojení mezi patkou a betonovým základem.
Tip: Častou chybou je nedostatečná hloubka patky pod úrovní promrzání, což vede k poškození základů mrazem a následnému viklání konstrukce.
Jak správně použít zemní vruty jako základy pergoly?
Zemní vruty představují rychlou a čistou alternativu k betonovým patekám, vhodnou zejména pro svažité nebo méně stabilní terény. Vruty se zavrtávají do země do hloubky minimálně 80 cm, čímž se zajistí kotvení pod hranicí promrzání půdy. Tento způsob eliminuje nutnost výkopových prací a betonování. Výběr správného průměru a délky vrutu závisí na hmotnosti pergoly a typu půdy – pro písčitou půdu se doporučují vruty s větším průměrem závitu, pro kamenitou půdu vruty se zesílenou špičkou.
- Změřit a přesně označit místa vrtání podle rozměrů pergoly
- Zavrtat zemní vruty do hloubky minimálně 80 cm, aby dosáhly pod úroveň promrzání
- Ověřit pevnost a stabilitu každého vrutu před montáží konstrukce
- Připevnit kotevní patky k vrutům pomocí šroubů nebo chemické kotvy pro zajištění pevného spoje
Odborná rada: Kotvení pomocí zemních vrutů je vhodné pro lehčí až středně těžké pergoly a pevné podloží. Nevhodné je pro velmi těžké konstrukce nebo půdy s vysokým obsahem kamení, kde může dojít k problémům s instalací a stabilitou.
Kotvení pergoly přímo do zámkové dlažby bez betonových patek není doporučeno, protože dlažba nemá dostatečnou nosnost a může dojít k uvolnění nebo poškození konstrukce.
Dodržením správných rozměrů patek, hloubky kotvení pod úrovní promrzání a použitím chemické kotvy zajistíte pergole stabilní a bezpečné ukotvení na mnoho let. Výškově nastavitelné patky navíc umožňují přesné vyrovnání konstrukce i na nerovném terénu.
Montáž a kotvení pergoly krok za krokem
Montáž pergoly s pevnými a bezpečnými patkami začíná správným zaměřením polohy a končí pečlivou kontrolou stability. Postup zahrnuje přesné označení míst kotvení, využití výškově nastavitelných patek pro vyrovnání terénu a použití chemických kotev pro pevné upevnění sloupků.
Příprava a zaměření míst pro patky
Přesné zaměření polohy podle projektové dokumentace je základem pro správné kotvení pergoly do betonu i zámkové dlažby. Místa patky se označí s přesností do 50 mm, což zajistí správné rozmístění sloupků a zabrání problémům při montáži. V případě kotvení pergoly do zámkové dlažby je důležité ověřit pevnost podkladu a případně pod dlažbu instalovat betonový základ.
Montáž kotevních patek a sloupků
Pro montáž se nejčastěji používají kotevní patky 100×100, 120×120 nebo 80×80 podle rozměru konstrukce. Výškově nastavitelné patky umožňují korekci nerovností terénu a přesné vyrovnání pergoly. Sloupky se upevňují k patkám pomocí šroubů a chemické kotvy, která zajišťuje pevné uchycení v betonu. Při kotvení pergoly do zámkové dlažby je vhodné použít chemickou kotvu s dostatečnou hloubkou vrtu pro optimální stabilitu.
- Zaměřte a označte místa patky dle plánu.
- Vyhlubte otvory pro patky a připravte betonový základ, pokud je potřeba.
- Namontujte výškově nastavitelné patky a upravte jejich výšku podle terénu.
- Upevněte sloupky na patky pomocí šroubů a chemické kotvy.
Kontrola a údržba po montáži
Po dokončení montáže je nutné pravidelně kontrolovat pevnost a stabilitu upevnění. Doporučené intervaly kontrol jsou jednou za půl roku, zvláště po zimním období s mrazem a sněhem. Dotažení spojů pomáhá předcházet uvolnění konstrukce a zajišťuje dlouhodobou bezpečnost pergoly. Častou chybou je podcenění pravidelné údržby, která může vést k postupnému povolení kotev a riziku poškození konstrukce.
Tip: Kotvení pergoly do zámkové dlažby vyžaduje důkladné zaměření a použití chemické kotvy s dostatečnou hloubkou vrtu, aby byla zajištěna stabilita i při zatížení větrem a sněhem.
Jak vybrat typ kotvení podle velikosti a typu pergoly
Výběr správného typu kotvení pergoly závisí především na velikosti a hmotnosti konstrukce. U menších pergol do 3×3 metry postačí kotevní patky 80×80 mm, které zajistí dostatečnou stabilitu bez zbytečně vysokých nákladů. U středních a větších pergol s rozměry od 4×4 metrů je vhodnější použít kotevní patky 100×100 nebo 120×120 mm, zvláště pokud je pergola z masivního dřeva nebo obsahuje skleněné prvky, které přidávají na celkové hmotnosti.
Ekologické materiály pro kotvení pergol se stále častěji prosazují díky své recyklovatelnosti a šetrnosti k životnímu prostředí. Patky z recyklovaného hliníku nebo oceli s protikorozní úpravou představují vhodnou alternativu k tradičním betonovým základům. Tyto materiály navíc lépe odolávají povětrnostním vlivům.
Jak udělat kotvení pergoly pro zimní počasí
Pro zimní podmínky je zásadní volit kotvení s dostatečnou hloubkou a pevností, aby konstrukce odolala namrzání a rozmrzání půdy. Kotvení pergoly do betonu je nejspolehlivější, ale lze použít i zemní vruty, které umožňují rychlou instalaci a snadné demontování. Při kotvení do zámkové dlažby je důležité použít speciální kotevní patky s širší základnou, aby nedošlo k poškození dlažby a zároveň byla zachována stabilita.
| Velikost pergoly | Doporučený typ kotevní patky | Materiál |
|---|---|---|
| Do 3×3 m | Kotevní patka 80×80 | Ocel s protikorozní úpravou |
| 3×3 až 4×4 m | Kotevní patka 100×100 | Recyklovaný hliník |
| Nad 4×4 m | Kotevní patka 120×120 | Beton nebo ocel s ochranou |
Tip: Častou chybou je poddimenzování kotvení u větších pergol, což vede k nestabilitě a poškození v zimním období. Pro koho se kotvení do betonu nehodí – například u zahrad s omezenou možností hloubení základů – jsou vhodnou alternativou zemní vruty nebo patky s výškovým nastavením.
Kotvení pergoly na svažitých a nestabilních terénech
Kotvení pergoly na svažitých a nestabilních terénech vyžaduje pečlivý výběr kotevních prvků a správnou přípravu podloží. Na svažitém terénu nebo v písčitých půdách se osvědčují zemní vruty, které poskytují pevné podloží i při nižší stabilitě půdy. Zemní vruty se zavrtávají do země a slouží jako pevné základy pro kotvení pergoly, přičemž je možné je kombinovat s kotevními patkami 100×100 nebo 120×120 podle rozměrů konstrukce.
Betonový límec kolem sloupku dále zvyšuje boční tuhost a stabilitu pergoly, což je klíčové při nestabilních podmínkách. Tento způsob kotvení pergoly do betonu doporučuji zvláště na svažitých místech, kde hrozí posun půdy. Pro nerovný terén platí, že správné vyrovnání a pevné ukotvení patky zabraňuje kymácení a poškození konstrukce.
Tipy na kotvení pergoly do betonového základu
Pro kvalitní kotvení pergoly do betonu použijte výškově nastavitelné kotevní patky 80×80 nebo 120×120, které umožní přesné vyrovnání sloupků i na nerovném terénu.
Tip: Častou chybou je ponechat patky bez dostatečného vyrovnání na svažitém terénu, což vede k deformacím konstrukce a snížení životnosti pergoly.
Údržba a kontrola kotevních patek
Pravidelná údržba kotevních patek je klíčová pro bezpečnost a dlouhou životnost pergoly. Kontrola dotažení spojů by měla probíhat minimálně jednou ročně, ideálně na jaře před sezónou používání. Uvolněné šrouby a matice mohou způsobit nestabilitu konstrukce a zvýšit riziko poškození.
Koroze patky oslabuje, proto je důležité povrch pravidelně kontrolovat a případně ošetřit protikorozními nátěry. Tento postup platí jak pro kotvení pergoly do betonu, tak i pro kotevní patku 100×100 či 120×120, které jsou nejčastějšími rozměry. Na co si dát pozor: častou chybou při kotvení pergol v zahradě je zanedbání ochrany proti vlhkosti, což vede k rychlému korozi a následnému uvolnění spojů.
Doporučené úkony údržby kotevních patek
- Kontrola dotažení všech šroubů a matic každých 12 měsíců
- Kontrola povrchu patky na známky koroze a poškození
- Nanesení antikorozního nátěru nebo impregnace při potřeby
- Vyčištění okolí patky od nečistot a vlhkosti, zvláště u kotvení pergoly do zámkové dlažby
- Pravidelná vizuální kontrola pevnosti kotvení po silných větrech či zimním období
Správná údržba zabraňuje uvolnění spojů a prodlužuje životnost celé pergoly. Pokud plánujete, jak udělat patky pod pergolu v zahradě, pamatujte, že vhodné kotvení a následná péče jsou základem bezpečné konstrukce.
Bezpečnost a certifikace kotevních systémů pro pergoly
Bezpečnostní normy a certifikace kotevních systémů pro pergoly jsou klíčové pro zajištění pevnosti a dlouhodobé stability konstrukce. Kotvení pergoly musí splňovat platné bezpečnostní normy, které stanovují minimální požadavky na materiály i montáž. Například kotevní patka 120×120 nebo 100×100 by měla být certifikována pro použití v exteriéru a odpovídat zatížení větrem a sněhem.
Při kotvení ke zdi je nezbytné respektovat dilatační mezery, aby nedocházelo k praskání omítky nebo poškození konstrukce vlivem roztažnosti materiálů. Kotvení pergoly do betonu či zámkové dlažby musí být provedeno podle technických pravidel, která zaručí stabilitu i při zimním počasí.
Stavební povolení je obvykle vyžadováno podle velikosti pergoly a jejího umístění na pozemku. Mnozí se ptají, zda mohu postavit pergolu na zahradě bez stavebního povolení – platí, že menší pergoly do 25 m² často povolení nevyžadují, ale doporučuji tuto otázku vždy konzultovat s místním stavebním úřadem.
- používejte certifikované kotevní patky 80×80 nebo 100×100 podle rozměrů pergoly
- respektujte dilatační mezery při kotvení ke zdi
- dodržujte bezpečnostní normy pro kotvení pergoly do betonu a zámkové dlažby
- ověřte si potřebu stavebního povolení před realizací
- konzultujte výběr kotevního systému s odborníkem, zejména při náročných podmínkách
Jaké jsou nejlepší způsoby kotvení pergoly
Pro pevné ukotvení se osvědčují kotevní patky s výškovým nastavením, které umožňují kompenzovat nerovnosti terénu a minimalizují riziko poškození v zimě.
Časté dotazy k patkám a kotvení pergol v zahradě
Otázka: Jak udělat patky pod pergolu?
Vykopejte otvory 50×50 cm do hloubky alespoň 80 cm, vložte kari síť, nalijte beton a umístěte kotevní patku. Beton nechte zrát minimálně 21 dní.
Otázka: Jak správně kotvit pergolu do betonu?
Použijte chemické kotvy do vyzrálého betonu, dodržujte minimální hloubku zakotvení 80 cm a zajistěte pevné dotažení spojů.
Otázka: Mohu postavit pergolu na zahradě bez povolení?
Pergola do 25 m² obvykle stavební povolení nepotřebuje, u větších konstrukcí je nutné jej vyřídit podle místních předpisů. Doporučuji konzultaci s příslušným stavebním úřadem.
Otázka: Kolik stojí postavení pergoly včetně kotvení?
Cena se pohybuje od 10 000 Kč za malé pergoly s jednoduchým kotvením až po 50 000 Kč u větších konstrukcí s betonovými patkami 100×100 nebo 120×120.
Otázka: Jaké jsou nejčastější chyby při kotvení pergol?
Nedostatečná hloubka kotvení, kotvení přímo do dlažby bez betonového základu, chybějící dilatační mezery a podcenění zatížení větrem či sněhem.
Otázka: Jak vybrat správné kotevní patky pro pergolu?
Zvolte patky podle rozměrů a hmotnosti pergoly, nejčastěji 80×80, 100×100 nebo 120×120 mm, preferujte pozinkovanou ocel a výškově nastavitelné patky pro nerovný terén.
Otázka: Jak kotvit pergolu na zámkovou dlažbu bezpečně?
Kotvení musí probíhat přes betonové patky pod dlažbou, aby se zabránilo uvolnění; samotná dlažba nepostačuje jako pevný kotvící základ.
Otázka: Jak připravit patky pod pergolu na nerovném terénu?
Použijte výškově nastavitelné patky a pevný betonový základ, případně doplňte betonový límec pro stabilitu a přesné vyrovnání.
Otázka: Jaké jsou bezpečnostní normy pro kotvení pergol?
Kotvení musí splňovat normy ČSN, respektovat minimální hloubku 80 cm a zatížení větrem i sněhem, doporučuje se odborná konzultace.
Otázka: Jak pečovat o kotevní patky během životnosti pergoly?
Kontrolujte dotažení spojů, odstraňujte korozi a provádějte inspekci minimálně každé tři měsíce, před zimou a po silném větru.
Otázka: Jak kotvit pergolu ke zdi?
Použijte chemické kotvy a závitové tyče do nosných částí zdiva, hloubka kotvení závisí na typu materiálu a izolaci fasády.
Otázka: Jaký je nejlepší postup kotvení pergoly do země?
Volte betonové patky nebo zemní vruty podle typu půdy, hloubka kotvení by měla být minimálně 80 cm pod úrovní terénu pro pevnost a stabilitu.
Otázka: Jak udělat kotvení pergoly pro zimní počasí?
Použijte patky pod úrovní promrzání půdy (80-100 cm), materiály odolné vůči vlhkosti a zajistěte dilatační mezery pro pohyb konstrukce.
Otázka: Jaké jsou výhody zemních vrutů pro kotvení pergoly?
Zemní vruty umožňují rychlou montáž bez betonování, jsou vhodné pro lehké konstrukce na pevné půdě a zabraňují kontaktu dřeva s vlhkostí.
Otázka: Jak dlouho zraje beton pod kotevní patku?
Beton zraje minimálně 21 dní, během nichž je třeba jej pravidelně kropit, aby se předešlo prasklinám a zajistila optimální pevnost.
