Rybinové spoje patří mezi nejspolehlivější konstrukční spoje používané ve stavebnictví, zejména při práci s dřevěnými materiály. Díky své pevnosti a přesnému zpracování zajišťují stabilitu truhlářských spojů i náročných dřevěných konstrukcí. Poznání různých druhů a technik výroby rybinových spojů je klíčové pro jejich správné a efektivní využití.
To hlavní z článku
- Rybinové spoje jsou pevné spoje dřeva odolné vůči tahu v jednom směru, často používané v šuplících a nábytku.
- Čepy rybinových spojů začínají ve vzdálenosti poloviny tloušťky dřeva plus 1 mm od okraje, například cca 7 mm.
- Nejpoužívanější průměry kolíků jsou 6 až 20 mm, svlakové lišty se osazují minimálně 50 mm od čela spárovek.
- Tloušťka tvarovaných pér je standardně 4 mm bez ohledu na velikost a tvar.
- Výroba rybinových spojů je klíčová technika ve středním truhlářském vzdělávání a lze ji provádět ručně i s pomocí frézovacích přípravků.
Co je rybinový spoj a jak funguje
Rybinový spoj představuje pevný dřevěný spoj, který odolává mechanickému zatížení v tahu v jednom směru. Tento spoj se ve stavebnictví používá především ke spojení dvou kusů dřeva na výšku, například trámů nebo nosníků v dřevostavbách. Díky přesnému tvaru a výrobě z ohoblovaného dřeva s hranami do pravého úhlu umožňuje rybinový spoj vysokou odolnost bez potřeby kovových spojovacích prvků. Tvar spoje zajišťuje dlouhodobou stabilitu konstrukce a minimalizuje riziko posunu nebo deformace při zatížení.
Co je rybina a jak se definuje v truhlářství

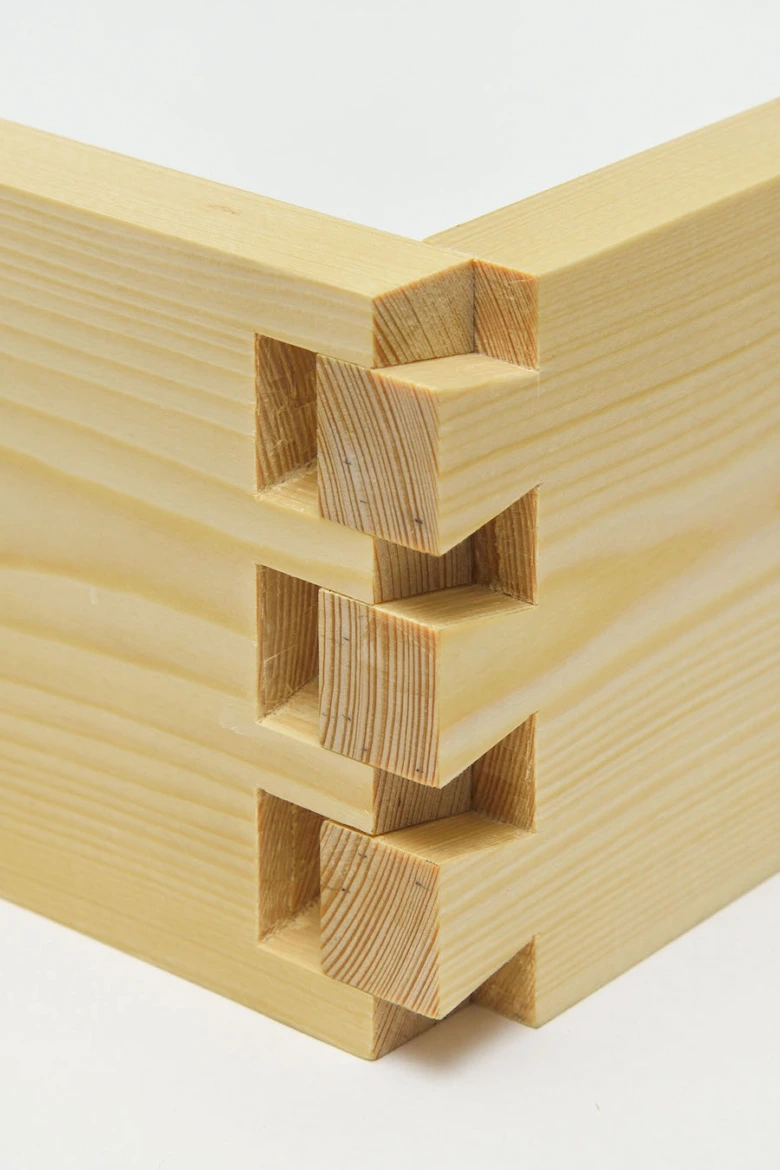

Rybina je truhlářský spoj tvořený zkosenými hranami a čepy, které do sebe přesně zapadají. Hloubka rybiny se rýsuje o něco dál od okraje než je tloušťka dřeva, což umožňuje malý přesah při sestavování spoje. Čepy začínají ve vzdálenosti přibližně poloviny tloušťky dřeva plus 1 mm od okraje, což u běžného řeziva znamená asi 7 mm. Tento tvar spoje zajišťuje pevnost v tahu v jednom směru a odolnost proti mechanickému namáhání. V praxi se rybina používá zejména při výrobě šuplíků a konstrukčních prvků dřevostaveb, kde je vyžadována vysoká přesnost a pevnost.
Jak funguje rybinový spoj ve stavebních konstrukcích
Rybinový spoj zajišťuje pevnost konstrukce díky tvaru, který zabraňuje posunu dřevěných částí pod zatížením v tahu. Ve stavebnictví se rybina využívá k pevnému spojení trámů a nosníků bez potřeby kovových spojovacích prvků. Výroba spoje vyžaduje použití přesných nástrojů, jako jsou tesařský pokosník s ramenem 180 mm, úhlové pravítko minimálně 200 mm, hoblík KLOPKAŘ Silky Woodboy a ruční pila Dozuki IGM M976. Lepidlo na dřevo Titebond II Premium D3 zajišťuje trvalé spojení s vysokou odolností vůči vlhkosti a mechanickému namáhání. Hloubka drážky (rybiny) se obvykle řeže do jedné třetiny tloušťky dřeva, což optimalizuje pevnost spoje a zabraňuje poškození materiálu.
Tip: Častou chybou při výrobě rybinových spojů je nesprávné umístění rýsovací linky příliš blízko okraji dřeva, což vede k oslabení spoje a riziku prasknutí při zatížení. Doporučuje se dodržovat vzdálenost rýsovací linky o něco větší než tloušťka dřeva, aby čepy měly dostatečnou oporu.
Rybinové spoje jsou vhodné pro konstrukce vyžadující pevnost a přesnost, například v dřevostavbách nebo truhlářských výrobcích. Naopak nejsou ideální pro spoje vystavené zatížení ve více směrech nebo pro materiály s vysokou vlhkostí bez vhodné ochrany, kde může dojít k deformaci spoje.
Výroba rybinových spojů je základní technikou v truhlářství a stavebnictví, která umožňuje pevné a estetické spojení dřeva s možností kombinace s dalšími konstrukčními spoji, jako jsou čepové spoje nebo přeplátované spoje. Precizní frézování a správné sestavení spoje zvyšují jeho odolnost a životnost ve stavebních konstrukcích.
Druhy rybinových spojů a jejich charakteristiky
Rybinové spoje patří mezi nejčastěji používané truhlářské a konstrukční spoje pro spojování dřeva, které zajišťují vysokou odolnost spoje a přesné zapojení dílů. Hlavní druhy rybinových spojů se liší podle krytí a frézování, což ovlivňuje jejich použití ve stavebnictví, zejména při výrobě dřevostaveb.
- Otevřený ozub – tento typ rybinového spoje zůstává viditelný, což umožňuje dřevu bobtnat a pracovat bez rizika prasknutí spoje. Využívá se zejména tam, kde je nutná větší tolerance pohybu materiálu.
- Polokrytý ozub – má kryt o tloušťce 1/4 až 1/3 tloušťky dřeva, čímž částečně skrývá spoj a zároveň zachovává pevnost. Používá se při konstrukčním spojování, kde je vyžadována estetika i pevnost.
- Celokrytý ozub – je zcela skrytý a slícovaný na pokos, čímž vzniká hladký povrch bez viditelných spojů. Tento spoj je vhodný pro finální konstrukce, kde je požadována vysoká kvalita povrchu a estetika.
Výroba rybinových spojů vyžaduje přesné frézování, které umožňuje pevné a přesné zapojení bez vůlí. Podle serveru Eagri.cz mají rybinové spoje klíčový význam ve spojování dřeva ve stavebních konstrukcích díky své pevnosti a schopnosti přenášet zatížení.
Druhy rybinových spojů a jejich použití při spojování dřeva
Díky různým typům krytí lze rybinové spoje přizpůsobit specifickým požadavkům stavby, což z nich činí univerzální řešení v konstrukci dřevěných rámů, nábytku i dřevostaveb.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Výroba rybinového spoje krok za krokem
Výroba rybinového spoje vyžaduje přesné pracovní postupy, které zajistí pevnost a odolnost spoje ve stavebních konstrukcích. Následující návod na výrobu rybinového spoje pro stavební účely představuje postup výroby rybinového spoje krok za krokem s důrazem na správné rýsování, řezání a sestavení.
Příprava materiálu
Před samotným vyráběním spoje je třeba připravit kvalitní dřevo. Použijte rovné, ohoblované dřevo s pravými hranami a přesně zakrácenými konci, aby bylo možné dosáhnout přesného a pevného spoje. Správná příprava materiálu výrazně ovlivní odolnost spoje a usnadní následné kroky výroby.

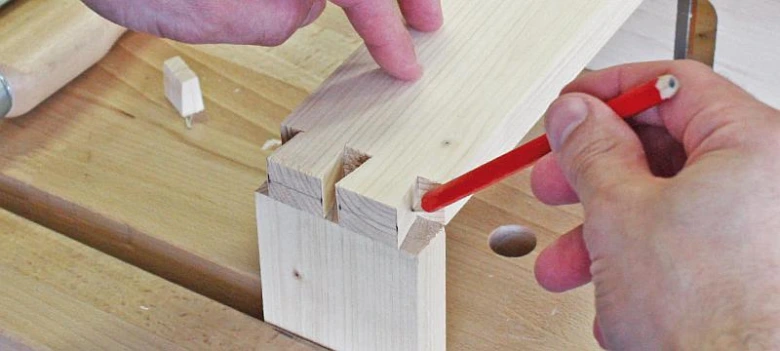

Rýsování spoje
Při rýsování rybinového spoje umístěte rýsovací linku ve vzdálenosti větší než tloušťka dřeva. Čepy začínají ve vzdálenosti poloviny tloušťky dřeva plus 1 mm, což bývá přibližně 7 mm. Rýsování určuje hloubku a přesnost spoje, proto je třeba věnovat pozornost detailům, aby konstrukční spoje držely pevně a přesně.

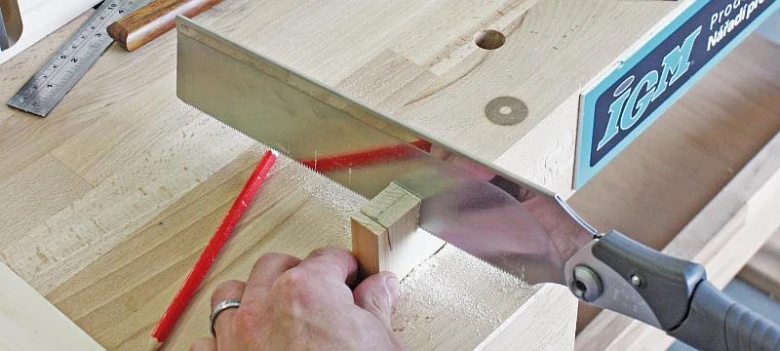

Řezání a sestavení
Řezání spoje provádějte ruční pilou podle předem nakreslených linií. Spoj sestavte s mírným přesahovým spojením, což zvýší jeho pevnost a stabilitu. Pro spojování dřeva použijte kvalitní lepidlo na dřevo, například Titebond II Premium D3, které zajistí dlouhodobou odolnost spoje v konstrukcích.
- Příprava dřeva – ohoblování a přesné zakrácení
- Rýsování čepů – vzdálenost čepů stanovte podle tloušťky dřeva plus 1 mm
- Řezání – ruční pilou podle rýsovacích linií
- Sestavení spoje – s mírným přesahovým spojením a aplikací lepidla
Tip: Častou chybou je nepřesné rýsování, které vede k volným nebo příliš těsným spojům. Správné rýsování a řezání jsou klíčové pro pevnost rybinového spoje. Tento typ spojování dřeva se hodí zejména pro dřevostavby a truhlářské spoje vyžadující vysokou odolnost, avšak není vhodný pro rychlé provizorní konstrukce bez precizního opracování.
Použití rybinových spojů ve stavebnictví a truhlářství
Rybinový spoj patří mezi nejpevnější a nejpřesnější konstrukční spoje používané ve stavebnictví a truhlářství. Díky vysoké odolnosti vůči mechanickému zatížení v tahu jedním směrem se uplatňuje zejména při výrobě nábytku, kde zajišťuje stabilitu šuplíků a skříní, a v konstrukcích krovů, kde přenáší významné zatížení. V dřevostavbách se rybinové spoje využívají především pro spoje přesahujících trámů a rámových konstrukcí, protože umožňují pevné a trvanlivé spojení bez nutnosti složitého kování, což zvyšuje celkovou odolnost konstrukce.
Praktické využití rybinových spojů ve stavebnictví zahrnuje:
- výrobu nábytku s nosností přesahující 150 kg na spoj, typicky u šuplíků a zásuvek,
- spojování krokví a vaznic v krovech, kde rybinový spoj přenáší zatížení až do 30 kN na spoj,
- montáž dřevěných fasád s důrazem na pevnost a přesné lícování hran,
- konstrukční spoje v dřevostavbách, kde je požadavek na přesnost do 0,5 mm a dlouhou životnost přes 50 let.
Druhy rybinových spojů a jejich použití při spojování dřeva
Výroba rybinových spojů vyžaduje přesné opracování dřeva s hranami do pravého úhlu a ohoblovanými plochami, což zaručuje ideální přilnutí spojovaných částí a vysokou odolnost spoje. Rýsovací linka pro hloubku rybinového spoje se umisťuje o 1-2 mm dál od okraje než je tloušťka dřeva, aby bylo možné dosáhnout přesahu při sestavování spoje. Čepy mezi rybinami začínají ve vzdálenosti přibližně poloviny tloušťky dřeva plus 1 mm od okraje, například 7 mm u dřeva tloušťky 14 mm.

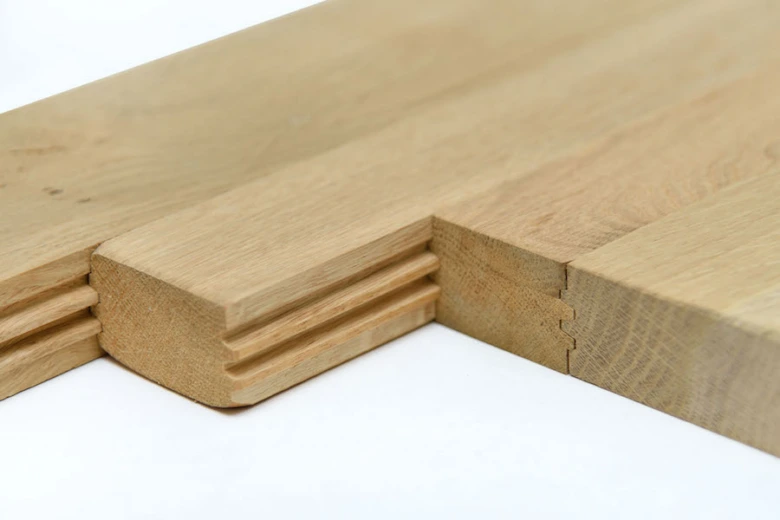

V nábytkářství se často používají jednoduché rybinové spoje bez pero-drážky, ideální pro spoje s menším zatížením a viditelným estetickým efektem. V konstrukčních spojích pro dřevostavby a krovy se využívají složitější varianty s drážkami a pero-drážkou, které zvyšují pevnost a stabilitu spoje a umožňují přenášet větší zatížení. Tyto spoje se frézují speciálními nástroji, například svlakovou frézou s vodícím kolíkem, která vytváří zaoblené dno rybiny a zajišťuje přesné lícování.
Tip: Častou chybou při výrobě rybinových spojů je nedodržení přesné hloubky rybiny a nesprávné umístění rýsovací linky, což vede k volnému nebo příliš těsnému spoji. Doporučuji používat kvalitní rýsovací nástroje a kontrolovat rozměry před finálním slepením.
Rybinové spoje jsou vhodné pro všechny typy dřevěných konstrukcí, kde je požadována vysoká pevnost a přesnost, například v krovech, nábytku a fasádách. Naopak nejsou ideální pro spoje s vysokou vlhkostní expozicí bez dodatečné ochrany, protože dřevo může bobtnat a spoj ztrácet přesnost.
Celkově rybinové spoje představují základní technologii spojování dřeva ve stavebnictví, která umožňuje pevné, přesné a estetické spojení prvků s možností kombinace s dalšími konstrukčními spoji a prvky.
Mechanické vlastnosti a pevnost rybinových spojů
Rybinové spoje patří mezi nejpevnější konstrukční spoje používané ve spojování dřeva, což je zásadní pro jejich uplatnění ve stavebnictví. Jejich mechanické vlastnosti, zejména pevnost v tahu, tlaku a ohybu, zajišťují dlouhodobou stabilitu dřevěných konstrukcí.
Mechanické vlastnosti rybinových spojů
Rybinový spoj vykazuje typickou pevnost v tahu až kolem 1500 N/cm² v jednom směru, což je výrazně více než u běžných truhlářských spojů. Odolnost spoje vůči tlaku dosahuje přibližně 900 N/cm², zatímco ohybová pevnost je závislá na správné geometrii spoje a kvalitě dřeva, obvykle přes 500 N/cm². Výroba rybinových spojů vyžaduje preciznost, protože i malé odchylky snižují odolnost spoje. Kvalitní dřevo s nízkou vlhkostí navíc zvyšuje celkovou pevnost a životnost spoje.
| Typ pevnosti | Hodnota (N/cm²) | Poznámka |
|---|---|---|
| Pevnost v tahu | 1500 | V závislosti na směru zatížení |
| Odolnost vůči tlaku | 900 | Vliv na nosnost konstrukce |
| Odolnost vůči ohybu | 500+ | Závisí na přesnosti spoje a dřevu |
Význam pevnosti rybinových spojů ve stavebnictví
Vysoká pevnost rybinových spojů zajišťuje spolehlivost dřevěných konstrukcí, jako jsou krovy nebo nosné rámy fasád, kde je bezpečnost klíčová. Díky těmto spojům se snižuje potřeba kovových spojovacích prvků, což minimalizuje riziko koroze a zlepšuje estetický vzhled konstrukce. Dlouhodobá pevnost rybinových spojů také přispívá k trvanlivosti dřevostaveb, kde správné spojení dřevěných částí ovlivňuje celkovou stabilitu a odolnost vůči vnějším vlivům. Rybinové spoje jsou proto nezbytné pro kvalitní stavební konstrukce a výhodné při výrobě truhlářských i konstrukčních spojů.
Tip: Častou chybou při výrobě rybinových spojů je nedostatečná přesnost řezu, která výrazně snižuje pevnost spoje a může vést k deformačním problémům ve stavbě.
Vliv vlhkosti a teploty na rybinové spoje
Vlhkost a teplota výrazně ovlivňují sesychání a bobtnání dřeva, což přímo působí na stabilitu rybinových spojů. Tyto konstrukční spoje musí být navrženy tak, aby odolávaly těmto změnám bez deformací nebo uvolnění. Při spojování dřeva je proto klíčové zvolit správný materiál a dodržet technologii výroby rybinových spojů, která minimalizuje riziko vzniku trhlin nebo posunů spoje.
Co je rybinový spoj a jak se používá ve stavebnictví? Tento truhlářský spoj umožňuje pevné propojení dřevěných částí díky charakteristickému tvaru, který zabraňuje vysouvání spojovaných prvků. Pro dlouhodobou stabilitu spoje je nezbytná správná údržba a kontrola vlhkosti okolí.
- Vlhkost nad 12 % zvyšuje riziko bobtnání dřeva a deformací spoje
- Výkyvy teplot způsobují opakované roztažení a smrštění materiálu
- Nesprávná výroba a špatná údržba mohou vést k ztrátě pevnosti spoje
- Použití vhodných ochranných nátěrů zvyšuje odolnost spoje proti vlhkosti
Odborná rada: Při výrobě rybinových spojů pro stavební účely doporučuji dbát na přesné opracování a použití kvalitního sušeného dřeva s vlhkostí pod 12 %, aby se minimalizovalo sesychání a bobtnání dřeva.
Moderní technologie výroby rybinových spojů
Moderní technologie výrazně zvyšují přesnost a efektivitu výroby rybinových spojů, které se používají v konstrukčních i truhlářských aplikacích. CNC frézovací stroje umožňují obrábět rybiny s přesností na setiny milimetru podle digitálních CAD šablon, což snižuje výrobní odchylky pod 0,1 mm a zajišťuje vysokou opakovatelnost spojů. Tato přesnost je klíčová pro správné dosednutí čepů a rybin, které začínají typicky ve vzdálenosti 7 mm od okraje dřeva s hloubkou odpovídající tloušťce materiálu.
Laserové řezání doplňuje CNC technologii rychlým a čistým řezem hran bez potřeby následného hoblování, což zkracuje výrobní čas o 30-50 % a zvyšuje kvalitu spoje díky minimálnímu poškození vláken dřeva. Laserové řezačky s výkonem nad 100 W zvládají přesně řezat i tvrdší dřeviny s tloušťkou do 20 mm, což je ideální pro výrobu rybinových spojů v tenčích prvcích dřevostaveb.
Frézovací šablony z tvrdého plastu nebo hliníku se používají pro ruční frézování složitějších rybinových spojů, například s polokrytými nebo celokrytými ozuby. Tyto šablony umožňují přesné vedení frézy s tolerancí do 0,2 mm, což je dostačující pro běžné stavební konstrukce. Použití šablon zvyšuje produktivitu a snižuje riziko chyb u méně zkušených řemeslníků.
| Technologie | Přesnost | Výhody | Vhodnost použití |
|---|---|---|---|
| CNC frézování | ±0,05 mm | Vysoká opakovatelnost, přesné profily | Výroba sériových a složitých spojů |
| Laserové řezání | ±0,1 mm | Rychlost, čisté řezy bez opracování | Tenčí dřevěné prvky, dekorativní spoje |
| Frézovací šablony | ±0,2 mm | Snadné použití, nízké náklady | Jednotlivé kusy, opravy a úpravy |
Tip: Častou chybou je nedodržení správné hloubky rybiny, která by měla být o něco větší než tloušťka dřeva, aby spoj umožnil malý přesah a pevné spojení. Při výrobě pomocí CNC nebo laseru je nutné správně nastavit parametry podle tloušťky a typu dřeva, jinak hrozí oslabení spoje nebo špatné dosednutí.
Moderní technologie se hodí především pro výrobu přesných a opakovatelných spojů ve výrobních dílnách a průmyslové výrobě dřevostaveb. Naopak pro drobné opravy nebo jednoduché spoje v terénu jsou vhodnější frézovací šablony a ruční nástroje, protože CNC a laserové stroje vyžadují vyšší investici a technické zázemí.
Údržba a opravy rybinových spojů
Údržba rybinových spojů ve stavebních konstrukcích spočívá především v pravidelné kontrole pevnosti a stavu lepidla na dřevo. Při zjištění uvolnění spoje je třeba provést opravy, které zahrnují doplnění lepidla a případné zasazení nových kolíků pro zvýšení odolnosti spoje. Prevence poškození spočívá v ochraně před vlhkostí a mechanickým opotřebením, což prodlužuje dlouhodobou pevnost rybinových spojů.
Pro správnou údržbu je vhodné dbát na:
- pravidelné vizuální kontroly spoje a okolních dřevěných částí
- včasné doplnění lepidla a upevnění kolíků při prvních známkách uvolnění
- ochranu spoje před vlhkostí vhodnými nátěry nebo krytím
- minimalizaci mechanického zatížení spoje během užívání konstrukce
Tip: Častou chybou je zanedbání prevence vlhkosti, což výrazně snižuje životnost truhlářských a konstrukčních spojů. Údržba rybinových spojů je proto nezbytná zejména u exteriérových dřevostaveb.
Časté dotazy o rybinových spojích
Časté dotazy o rybinových spojích
Otázka: Co je rybinový spoj a jak se používá ve stavebnictví?
Rybinový spoj je konstrukční spoj dřeva, který poskytuje vysokou odolnost vůči tahu v jednom směru. Ve stavebnictví se používá zejména v dřevostavbách a truhlářských konstrukcích, kde je potřeba pevné a přesné spojení dřevěných částí.
Otázka: Jaký je význam rybinových spojů v dřevostavbách?
Rybinové spoje zajišťují stabilitu a pevnost konstrukce dřevostavby, přičemž umožňují přesné spojení prvků bez potřeby kovových spojovacích materiálů. Díky tomu snižují riziko deformací a zvyšují životnost stavby.
Otázka: Jaké jsou základní druhy rybinových spojů?
Mezi hlavní druhy patří otevřený, polokrytý a celokrytý ozub. Otevřený spoj nechává spoj viditelný, polokrytý částečně zakrytý a celokrytý je zcela zakrytý, což ovlivňuje estetiku a pevnost spoje.
Otázka: Jak funguje rybinový spoj v konstrukcích ze dřeva?
Rybinový spoj přenáší zatížení hlavně díky tvarovému zaklesnutí dřevěných částí. Spojování dřeva tak zajišťuje pevnost v tahu a stabilitu, což je klíčové pro nosné i nenosné prvky konstrukce.
Otázka: Návod na výrobu rybinového spoje pro stavební účely
Začněte přípravou hladkého a rovného dřeva, označte čepy v polovině tloušťky dřeva plus 1 mm, řežte ruční pilou pod přesným úhlem a po sestavení spoj pevně slepte vhodným lepidlem.
Otázka: Jaké nástroje jsou nezbytné pro výrobu rybinového spoje?
Používají se ruční pila Dozuki, tesařský pokosník, úhlové pravítko, hoblík, lepidlo Titebond II Premium D3 a frézovací přípravky jako IGM FD600 pro přesné frézování.
Otázka: Jaké jsou mechanické vlastnosti rybinových spojů?
Tyto spoje mají vysokou pevnost v tahu v jednom směru, střední pevnost v tlaku a dobrou odolnost vůči ohybu, což je činí vhodnými pro náročné konstrukční spoje.
Otázka: Jak vlivá vlhkost a teplota na rybinové spoje?
Vlhkost a teplota způsobují bobtnání a sesychání dřeva, což může vést k deformacím spoje. Ochrana proti vlhkosti a správná údržba jsou proto nezbytné pro zachování odolnosti spoje.
Otázka: Kdy je vhodné použít rybinový spoj při stavbě dřevostavby?
Rybinové spoje jsou vhodné tam, kde je potřeba pevný, tvarově stabilní spoj, například u nosných konstrukcí, krovů a precizního truhlářského spojování dřeva.
Otázka: Jaké jsou chyby při tvorbě rybinového spoje a jak se jim vyhnout?
Častá chyba je nepřesné rýsování a špatné řezání, které snižují pevnost spoje. Vyhněte se jim použitím správných nástrojů a pečlivou přípravou dřeva.
Otázka: Jak správně opravit poškozený rybinový spoj?
Oprava zahrnuje odstranění poškozených částí, doplnění lepidla a případně kolíků. Stabilizace vlhkosti dřeva je nezbytná pro obnovu pevnosti spoje.
Otázka: Jaké jsou moderní technologie výroby rybinových spojů?
CNC stroje a laserové řezání umožňují vysokou přesnost a rychlost výroby, přičemž frézovací přípravky standardizují rozměry spoje.
Otázka: Jaké jsou nejběžnější průměry kolíků používaných ve stavebnictví?
Obvykle se používají kolíky o průměrech 6, 8, 10, 12, 14, 16, 18 a 20 mm, volba závisí na tloušťce dřeva a požadavcích spoje.
Otázka: Jaká je tloušťka tvarovaných pér ve spojích?
Tloušťka pér je standardně 4 mm bez ohledu na velikost spoje, vyráběné z překližky nebo podobných materiálů s diagonálními rýhami pro lepší přilnavost lepidla.
Otázka: Co je svlak a jak se používá ve spojích?
Svlak je lišta osazovaná napříč spárovek minimálně 50 mm od čela, se sklonem 75° – 80°, která zvyšuje pevnost spoje a zabraňuje jeho ustřižení při zatížení.
