Vaznicový krov a hambálek představují dva základní typy krovu používané při stavbě dřevostaveb, které se liší konstrukčním řešením i statickým působením. Zatímco vaznicový krov spoléhá na nosné vaznice a krokve, hambálkový krov využívá speciální rámovou konstrukci s pozednicemi a šikmými prvky. Správný výběr a montáž těchto prvků zásadně ovlivňuje stabilitu a životnost střechy.
📝 Hlavní myšlenky
- Vaznicový krov je založen na středové vaznici podepřené sloupky nebo příčnými stěnami.
- Hambálkový krov nemá středovou vaznici, krokve jsou podepřeny hambálky a pozednicemi.
- Rozteč krokví u novodobých krovů je obvykle kolem 1,20 m.
- Vodorovné síly v hambálkovém krovu dosahují 9 až 12 kN, zatímco u vaznicového krovu 2 až 6 kN.
- Hambálek umožňuje průchod pod krokvemi minimálně 200 cm vysoko a jeho délka může být až 3,5 m.

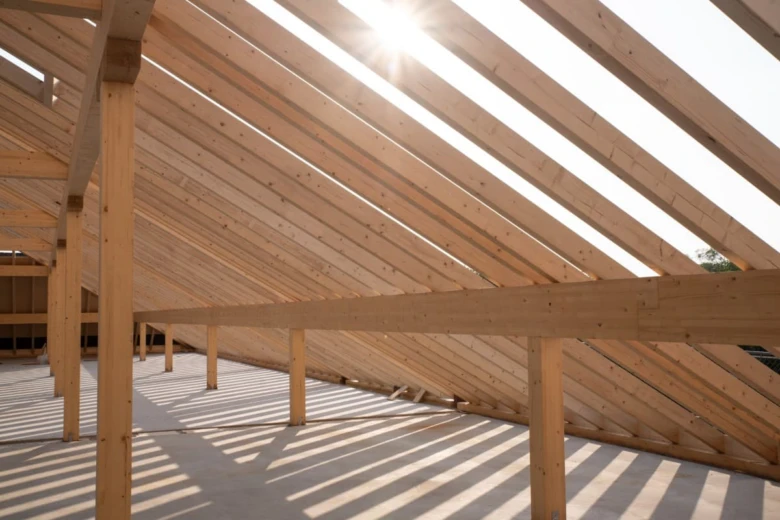

Co je vaznicový krov a jak funguje v dřevostavbě
Vaznicový krov je nosná střešní konstrukce založená na středové vaznici, která je uložena na nosném zdivu ve štítech a podepřena sloupky nebo příčnými nosnými stěnami. Krokve jsou uloženy na této vaznici a na pozednicích, které leží na obvodových zdech. Tento systém omezuje vodorovné síly působící na pozednice, protože vaznice přenáší zatížení vertikálně do spodní konstrukce. Rozteč krokví se v praxi pohybuje kolem 1,20 metru, což umožňuje efektivní rozložení zatížení a současně dostatek prostoru pro kvalitní tepelnou izolaci mezi krokvemi.
Středová vaznice je často spojena se stojatou stolicí – vertikálním sloupkem, který přenáší zatížení přímo do nadezdívky a zvyšuje tuhost a stabilitu krovu. Tento konstrukční prvek je klíčový pro minimalizaci průhybů a zabránění praskání sádrokartonu v podkroví. Vaznicový krov se díky své jednoduchosti a statické efektivitě používá v moderních dřevostavbách, kde umožňuje větší rozpětí střechy bez potřeby použití vazníků. Tento typ krovu je vhodný zejména pro rodinné domy s příčnými nosnými stěnami do vzdálenosti 4 metrů, což zajišťuje optimální přenos zatížení.
Tip: Častou chybou při stavbě vaznicového krovu je nesprávné kotvení pozednic, které musí být pevně spojeny s nadezdívkou a podokapní stěnou, aby se zabránilo jejich vytlačování vodorovnými silami, které mohou dosahovat až 6 kN.
Vaznicový krov se hodí pro stavby s pravidelným půdorysem a dostatečným počtem příčných nosných stěn. Naopak není ideální pro konstrukce s velkými rozpětími bez dostatečné podpory, kde může být nutné použít hambálkový krov nebo vazníky.
Jaký je rozdíl mezi vaznicovým a hambálkovým krovem
Vaznicový krov a hambálkový krov se liší zejména v konstrukčním uspořádání nosných prvků a způsobu podepření krokví. Vaznicový krov obsahuje středovou vaznici, která je podepřena sloupky – ty přenášejí zatížení krovu do spodní konstrukce. Tento typ krovu umožňuje větší rozpětí a často se používá u tradičních i moderních dřevostaveb. Naopak hambálkový krov středovou vaznici nemá; krokve jsou podepřeny šikmými prvky zvanými hambálky a pozednicemi, což umožňuje otevřený prostor pod krokvemi s minimální výškou průchodu okolo 200 cm.
Porovnání vaznicového a hambálkového krovu
| Konstrukční prvek | Vaznicový krov | Hambálkový krov |
|---|---|---|
| Středová vaznice | Ano, podepřená sloupky | Ne |
| Podepření krokví | Vaznice a pozednice | Hambálky a pozednice |
| Volný prostor pod krokvemi | Omezený díky sloupkům | Minimálně 200 cm průchod |
| Statika krovu | Přenos zatížení přes sloupky | Přenos zatížení přes hambálky |
Výběr mezi vaznicovým a hambálkovým krovem závisí na požadavcích na prostor a statiku krovu. Vaznicový krov se hodí pro větší rozpětí a tradiční konstrukce, zatímco hambálkový krov nabízí více volného místa pod střechou, což oceníte například v rodinných domech s obytným podkrovím. Podle odborníků z portálu Eagri.cz je důležité zvážit také návrh rozteče krokví a celkovou kompatibilitu krovu s tepelnou izolací dřevostavby.
Tip: Častou chybou při stavbě vaznicového krovu je nevhodné dimenzování sloupků, což může vést ke snížení stability celé konstrukce. U hambálkového krovu zase pozor na správné ukotvení hambálků k pozednicím.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Statické vlastnosti a zatížení vaznicového a hambálkového krovu
Statické zatížení a rozložení sil představují klíčový faktor při návrhu krovu v dřevostavbě. Rozdíly mezi hambálkovým a vaznicovým krovem se projevují především v hodnotách vodorovných sil působících na pozednici a nadezdívku, což ovlivňuje konstrukční řešení a kotvení.
Vodorovné síly u hambálkového krovu
Hambálkový krov vytváří vodorovné síly v rozsahu 9 až 12 kN, což odpovídá zátěži kolem 1200 kg. Tyto síly se přenášejí na pozednici a nadezdívku, které musí být dimenzovány tak, aby unesly značné boční tlaky. Při stavbě hambálkového krovu je proto nezbytné pečlivě zvažovat pevnost těchto prvků a správné ukotvení.
Vodorovné síly u vaznicového krovu
Vaznicový krov generuje nižší vodorovné síly, typicky mezi 2 až 6 kN, přičemž přesná hodnota závisí na rozpětí střechy a statickém schématu konstrukce. Díky menším vodorovným silám je zatížení pozednice i nadezdívky méně náročné, což umožňuje jednodušší konstrukční řešení než u hambálku.
Dopad na pozednici a nadezdívku
Vodorovné síly působící na pozednici a nadezdívku vyžadují pevné kotvení a kvalitní věnec, který zabraňuje deformacím a posunutí krovu. Nedostatečné ukotvení nebo slabá pozednice může vést k porušení statiky krovu a ohrožení stability celé dřevostavby. Proto doporučuji vždy zajistit odborný statický výpočet a použít vhodné kotevní prvky.
- Kotvení musí být dimenzováno na maximální vodorovné síly krovu
- Pozednice a nadezdívka musí být z materiálu s odpovídající pevností
- Statika krovu se liší podle typu střechy a konstrukčního řešení krovu
Tip: Při návrhu se vyplatí využít návod na konstrukci vaznicového krovu v dřevostavbě a praktické tipy pro stavbu hambálkového krovu, aby byla statika zajištěna správně.
Rozměry, materiály a konstrukční prvky krovu
Správné stanovení rozměrů a výběr materiálů jsou klíčové pro funkčnost a statiku krovu v dřevostavbě. Vaznicový a hambálkový krov se liší nejen konstrukčním uspořádáním, ale také požadavky na rozteč krokví a délku hambálků.
Jaká je optimální rozteč krokví ve vaznicovém a hambálkovém krovu?
Optimální rozteč krokví ve vaznicovém krovu se pohybuje mezi 0,8 až 1,2 metru. Tato vzdálenost umožňuje rovnoměrné rozložení zatížení a zachovává stabilitu střechy. U hambálkového krovu je navíc třeba zajistit minimální průchod pod krokvemi alespoň 200 cm, což usnadňuje využití podkroví jako obytného prostoru. Délka hambálků zpravidla nepřesahuje 3,5 metru, aby nedocházelo k nadměrnému průhybu. Správný výpočet rozměrů výrazně ovlivňuje statiku krovu a celkovou životnost dřevostavby.
Jaké materiály a konstrukční prvky se používají ve vaznicovém a hambálkovém krovu?
Nejčastějším materiálem pro krovy je smrk, který díky své pevnosti a dostupnosti představuje ideální volbu. Pro zvýšení odolnosti proti škůdcům a povětrnostním vlivům se smrk ošetřuje speciální impregnací. Vaznicový krov zahrnuje klíčové prvky jako jsou pozednice, která přenáší zatížení na obvodové zdivo, a středová vaznice, jež podpírá krokve uprostřed rozpětí. Hambálek slouží jako diagonální prvek, který zajišťuje pevnost a zároveň umožňuje větší průchodnost prostoru. Tyto konstrukční prvky společně ovlivňují statiku krovu a jeho schopnost nést zatížení.
| Konstrukční prvek | Materiál | Rozměry / Parametry |
|---|---|---|
| Krokve | Smrk | Rozteč 0,8 – 1,2 m |
| Hambálek | Smrk | Délka max. 3,5 m, průchod min. 200 cm |
| Pozednice | Smrk | Šířka a výška podle statiky |
| Středová vaznice | Smrk | Podpírá krokve uprostřed |
Tip: Pro dlouhodobou životnost krovu doporučuji pravidelnou kontrolu impregnace dřeva, protože zanedbání údržby vede ke snížení pevnosti a problémům se statikou.

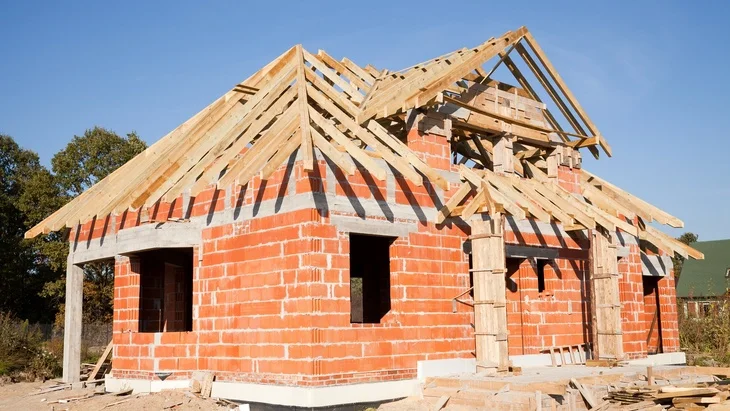

Montáž a kotvení vaznicového a hambálkového krovu
Montáž a kotvení vaznicového a hambálkového krovu v dřevostavbě začíná přesným uložením pozednice na obvodovou zeď. Pozednice musí být pevně kotvena k věnci, aby se zajistila stabilita celé konstrukce a správná statika krovu. Následně se u vaznicového krovu instaluje středová vaznice, která přenáší zatížení krokví přes sloupky na spodní konstrukci. U hambálkového krovu se naopak kladou hambálky mezi krokve, čímž se zvyšuje tuhost a rozloží se zatížení střechy rovnoměrněji.
Návod na konstrukci vaznicového krovu v dřevostavbě
- Uložení pozednice – položte pozednici na obvodové zdivo a pevně ji kotvěte pomocí kotevních šroubů.
- Montáž středové vaznice – upevněte vaznici do středu krovu s podporou sloupků, které přenesou zatížení na nosnou konstrukci.
- Instalace krokví – krokve připevněte k pozednici a vaznici s dodržením správné rozteče pro zajištění statiky krovu.
- Osazení hambálků – položte hambálky mezi krokve podle projektu, aby se zvýšila tuhost konstrukce.
- Kontrola kotvení – zkontrolujte pevnost všech spojů a kotev, aby nedošlo k deformaci nebo posunu krovu.
Častá chyba: nedostatečné kotvení pozednice vede k nežádoucím pohybům krovu a narušení statiky střechy. Pro koho se to hodí: vaznicový krov s hambálkem se hodí pro větší rozpětí střech; pro menší dřevostavby může být efektivnější jednodušší hambálkový krov bez středové vaznice.
Nejčastější chyby při stavbě a jak se jim vyhnout
Při stavbě vaznicového a hambálkového krovu v dřevostavbě patří mezi nejčastější chyby nedostatečné kotvení pozednice a krokví, což vede k výraznému riziku vodorovného posunu a poškození nadezdívky. Nesprávné dimenzování krokví, například použití profilů s průhybem větším než 1/300 rozpětí, způsobuje praskání sádrokartonových podhledů a zkracuje životnost konstrukce. Zanedbání impregnace dřeva proti vlhkosti a dřevokaznému hmyzu výrazně zvyšuje riziko biologického napadení a následné degradace nosných prvků.
Jaké jsou nejčastější chyby při stavbě vaznicového krovu
- Nedodržení rozteče krokví kolem 1,2 m, což snižuje únosnost krovu a zhoršuje tepelnou izolaci střechy
- Použití dřeva bez certifikované impregnace proti vlhkosti, plísním a hmyzu, což ohrožuje dlouhodobou stabilitu konstrukce
- Chybné kotvení pozednice a nadezdívky, které nezajišťuje dostatečnou fixaci proti vytlačování vodorovnými silami 2 až 6 kN
- Nepřesné statické výpočty zatížení a rozměrů krokví, zejména u hambálkových krovů s vodorovnými silami až 12 kN, vedoucí k nevyhovující stabilitě a deformacím
Praktické tipy pro stavbu hambálkového krovu v dřevostavbě zahrnují přesný statický výpočet všech nosných prvků včetně pozednice a krokví dle projektové dokumentace. Doporučuje se použít smrk s impregnací proti vlhkosti a hmyzu a zajistit kotvení pozednice do nadezdívky s pevností odpovídající minimálně 12 kN vodorovných sil. Dodržení těchto zásad minimalizuje riziko trhlin v nadezdívce a deformací krovu v průběhu užívání domu.
Porovnání nákladů a časové náročnosti výstavby
Vaznicový krov v dřevostavbě vyžaduje větší množství materiálu, zejména sloupků a pozednic, což zvyšuje náklady na dřevo i práci. Statika krovu je složitější, a proto montáž trvá obvykle 10 až 15 dní u standardního rodinného domu. Naopak hambálkový krov šetří prostor díky menšímu počtu nosných prvků a umožňuje rychlejší montáž, která často nepřesahuje 7 až 10 dní. Přesnější kotvení a správné rozměry krokví jsou u hambálku klíčové pro statickou stabilitu.
Výhody hambálkového krovu v porovnání s tradičním vaznicovým krovem:
- nižší náklady na materiál díky omezení sloupků a pozednic
- kratší časová náročnost montáže
- efektivnější využití podkrovního prostoru
- vyšší požadavky na precizní statiku a kotvení
Na co si dát pozor: častou chybou při stavbě vaznicového krovu je nesprávné dimenzování krokví a pozednic, což může vést k problémům se statikou a následným dodatečným opravám. Vaznicový krov se hodí pro větší rozpětí střech, kde hambálkové řešení může být limitováno maximálním rozpětím krokví a konstrukcí.
Vliv klimatických podmínek na návrh krovu
Krovy v dřevostavbách, ať už se jedná o vaznicový krov nebo hambálkový krov, musí splňovat přísné požadavky na statiku krovu podle evropských norem. Základní výpočty zahrnují kombinovaná zatížení podle MSÚ, kde se uvažuje 1,35 × stálé zatížení, 1,5 × sněhové zatížení a 0,9 × příčné větrné zatížení. Pro Českou republiku je typická sněhová oblast III a větrná oblast II, což znamená, že krokve, pozednice i další nosné prvky musí být dimenzovány tak, aby bezpečně odolaly těmto klimatickým podmínkám.
Dopad změn klimatu se projevuje v častějším výskytu extrémních sněhových a větrných událostí, což vyžaduje aktualizaci statického návrhu a pečlivý výběr rozměrů krovu. Návod na konstrukci vaznicového krovu v dřevostavbě proto musí zahrnovat i detailní výpočty zatížení krovu s ohledem na tyto klimatické vlivy.
„Správné posouzení sněhového a větrného zatížení je klíčové pro bezpečnost celé konstrukce krovu,“ upozorňuje statik zabývající se dřevostavbami. Doporučuji konzultaci s odborníkem na statiku krovu před samotnou realizací.
Specifická řešení izolace a tepelných mostů v konstrukci krovu
Správné řešení tepelné izolace a eliminace tepelných mostů představují klíčové faktory pro pevnost a energetickou úspornost konstrukce krovu v dřevostavbě. Použité materiály a technologie zároveň zajišťují stabilitu krovu a minimalizují riziko kondenzace vlhkosti v konstrukci.
Použití tuhého záklopu u hambálkového krovu
Tuhý záklop z OSB desek významně zvyšuje tuhost hambálkového krovu a omezuje vodorovné deformace, čímž přispívá k lepší statice celé konstrukce. Tento záklop zároveň funguje jako bariéra proti vzniku tepelných mostů, které by jinak vznikaly v místech styku krokví a hambálků. V praxi se doporučuje použít OSB desky o tloušťce 12 až 15 mm, pevně kotvené ke krokvím a hambálkům, což umožňuje snížit maximální vodorovné síly až na 9-12 kN v jednotlivých polích krovu. Tuhý záklop také zvyšuje odolnost krovu vůči mechanickému zatížení a zajišťuje stabilitu podhledu i stropních konstrukcí.
Minimalizace tepelných mostů
Eliminace tepelných mostů vyžaduje přesné dodržení rozteče krokví, která se u novodobých vaznicových i hambálkových krovů pohybuje kolem 1,20 m. Izolační materiály s nízkou tepelnou vodivostí, jako minerální vlna s λ hodnotou cca 0,035 W/mK nebo extrudovaný polystyren (XPS), se vkládají mezi krokve a pozednici tak, aby dokonale vyplnily všechny mezery a zabránily průchodu chladu. Izolace musí být rovnoměrná a bez mezer, přičemž spoje mezi jednotlivými kusy materiálu se utěsňují speciálními páskami nebo pěnou.
- instalace parozábrany na vnitřní straně krovu zabraňuje pronikání vlhkosti do izolace a snižuje riziko kondenzace
- pevný záklop z OSB desek eliminuje vznik tepelných mostů v místech styku krokví a hambálků nebo vaznic
- správné napojení izolace na pozednici a podkrovní stěnu zabraňuje vzniku skrytých tepelných mostů, které mohou způsobit plísně a snížení tepelné účinnosti
Tip: Častou chybou při izolaci krovu je nedostatečné utěsnění spojů mezi izolací a konstrukčními prvky, což vede k tvorbě tepelných mostů a následným tepelným ztrátám až o 15 %. Doporučuji proto věnovat zvýšenou pozornost detailům napojení izolace na pozednici a kontrolovat správnou rozteč krokví, aby byla zajištěna kontinuální vrstva izolace bez přerušení.
Časté dotazy
Co je vaznicový krov?
Vaznicový krov je střešní konstrukce s hlavní středovou vaznicí podepřenou sloupky nebo příčnými stěnami, na kterou se ukládají krokve v rozteči cca 1,20 m.
Jaký je rozdíl mezi vaznicovým a hambálkovým krovem?
Vaznicový krov má středovou vaznici a sloupky, hambálkový krov středovou vaznici nemá, krokve jsou podepřeny hambálky a pozednicemi.
Kolik se dávají krokve od sebe ve vaznicovém krovu?
Krokve se umisťují ve větších roztečích, obvykle kolem 1,20 m, což umožňuje lepší využití prostoru v podkroví.
Jaké jsou vodorovné síly u hambálkového krovu?
Vodorovné síly dosahují u hambálkového krovu hodnot 9 až 12 kN, což odpovídá přibližně 1200 kg zatížení na pozednici v každém krokvovém poli.
Jaký je maximální průchod pod hambálkem?
Hambálek je umístěn tak, aby umožnil průchod minimálně 200 cm pod ním, což zajišťuje dostatečný prostor v podkroví.
Jak se správně kotví pozednice?
Pozednice musí být pevně kotvena do nadezdívky nebo věnce, aby přenášela zatížení z krokví na nosné zdivo a zabránila vytlačování.
Jaký je vliv klimatických podmínek na návrh krovu?
Návrh krovu musí zohlednit sněhovou oblast III a větrnou oblast II, zatížení se počítá podle MSÚ 1: 1,35 × stálé + 1,5 × sníh + 0,9 × příčný vítr.
Jaké materiály se používají na krovy?
Nejčastěji se používá smrk pro jeho pevnost, lehkost a stabilitu, s impregnací proti vlhkosti, plísním a hmyzu.
Jak minimalizovat tepelné mosty v konstrukci krovu?
Použijte kvalitní izolaci mezi krokvemi, parozábranu, utěsněné spoje a tuhý záklop z OSB desek pro eliminaci tepelných mostů.
Jaký je postup montáže vaznicového krovu?
Montáž začíná položení pozednice, následně se osadí středová vaznice a sloupky, upevní krokve a zajišťují se hambálky a kotvení věnce.
Jaký je maximální rozpětí hambálkového krovu?
Maximální rozpětí hambálkového krovu obvykle dosahuje kolem 8 metrů, závisí na použitých materiálech a dimenzích krokví.
Co znamená vaznicový krov se stojatou stolicí?
Vaznicový krov se stojatou stolicí má stojaté sloupky (stolice) podepírající vaznice, což umožňuje větší rozpětí krovu až do 12 metrů.
Jaké jsou moderní materiály používané při stavbě novodobého hambálkového krovu?
Novodobý hambálkový krov často využívá lepené lamelové dřevo a ocelové spoje pro zvýšení pevnosti a přesnosti montáže.
Jak spočítat rozměry krokví u hambálkového krovu?
Rozměry krokví se počítají podle zatížení a rozpětí, přičemž krokve mají obvykle průřez minimálně 60×120 mm pro rozpětí do 6 metrů.
Jaké jsou nejčastější chyby při montáži vaznicového krovu?
Mezi časté chyby patří nedostatečné kotvení pozednic, nesprávné rozměry krokví a špatné vyrovnání vaznic, což může vést k deformacím konstrukce.
