Helikální výztuž představuje inovativní řešení pro zvýšení pevnosti v tahu a stabilizaci konstrukcí díky své tvarové pružnosti a použité nerezové oceli. Díky snadné instalaci a kompatibilitě s polymer-cementovou maltou se často využívá při sanaci poškozených stavebních prvků. Tento materiál zajišťuje dlouhodobou odolnost a efektivitu zejména v náročných podmínkách.
⭐ Zásadní body
- Helikální výztuž je vyráběna převážně z nerezové oceli, například AISI 304Cu (1.4301) s pevností v tahu až 1013 MPa.
- Průměry helikálních prutů se pohybují od 3 mm do 12 mm, nejčastěji se používají 6 mm a 8 mm.
- Výztuže se vkládají do drážek o rozměrech přizpůsobených průměru, např. pro 6 mm drážka 35/10 mm a vrt Ø 16 mm.

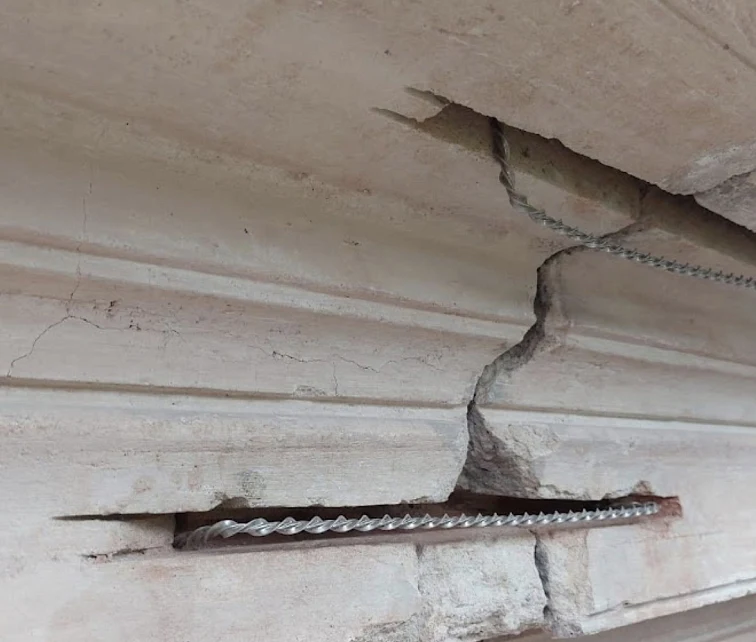

- Při sanaci prasklin se helikální výztuž umisťuje 30-50 cm na každou stranu od trhliny v rozestupech cca 30 cm.
- Polymer-cementová malta dosahuje 50 % pevnosti po 7 dnech a zajišťuje vysokou přilnavost výztuže k podkladu.
Helikální výztuž: základní vlastnosti a význam ve stavbě
Helikální výztuž představuje speciální typ výztuže vyrobené z nerezové oceli AISI 304Cu (1.4301), která dosahuje pevnosti v tahu až 1013 MPa. Díky svému šroubovitému tvaru se výztuž snadno instaluje do betonu a polymer-cementové malty, kde zajišťuje dodatečné vyztužení konstrukcí. Tento tvar zvyšuje přilnavost k materiálu a umožňuje efektivní sanaci konstrukcí, zejména při frézování drážek pro její osazení. Helikální výztuž v betonových prvcích zlepšuje mechanickou odolnost a prodlužuje životnost staveb díky zvýšené ochraně proti korozi a optimálním rozestupům výztuže.
Co je to helikální výztuž a jak funguje ve stavebnictví
Helikální výztuž je nerezová ocelová výztuž s charakteristickým šroubovitým tvarem, který umožňuje pevné spojení s betonem a maltou. Materiál AISI 304Cu poskytuje vysokou pevnost v tahu a odolnost vůči korozi, což je klíčové pro dlouhodobou životnost konstrukcí. V praxi se používá pro dodatečné vyztužení a sanace konstrukcí, kde frézování drážek umožňuje přesné umístění výztuže s optimálními rozestupy, čímž se zlepšuje celková stabilita a soudržnost konstrukce.
Jaké jsou druhy výztuže do betonu a jak se liší od helikální výztuže
V betonových konstrukcích se běžně využívají hladké pruty, žebírkované tyče a síťová výztuž, přičemž každý typ má specifické vlastnosti a použití. Hladké pruty mají nižší přilnavost k betonu, zatímco žebírkované tyče disponují profilovaným povrchem pro lepší zakotvení. Helikální výztuž se od těchto druhů liší svým šroubovitým tvarem a materiálem z nerezové oceli, což výrazně zvyšuje odolnost proti korozi a zlepšuje přilnavost k polymer-cementové maltě, což je zásadní pro efektivní dodatečné vyztužení a sanace konstrukcí.
Technické parametry helikální výztuže: rozměry a pevnost
Helikální výztuž představuje moderní řešení zejména díky svým technickým parametrům, které zásadně ovlivňují její použití ve stavebnictví. Průměr prutů se pohybuje od 3 do 12 mm, přičemž větší průměr zvyšuje pevnost v tahu, která může dosáhnout až 1013 MPa. Délka jednotlivých prutů bývá standardně 1 metr, případně dodávána ve svazcích po 10 metrech, což usnadňuje manipulaci a instalaci.
Mez kluzu, tedy hranice deformace před trvalou změnou tvaru, je také důležitá pro posouzení odolnosti výztuže při zatížení konstrukce. Helikální výztuž je často vyráběna z nerezové oceli, což výrazně prodlužuje její životnost a umožňuje použití například při sanaci konstrukcí s aplikací polymer-cementové malty. Navíc díky svému tvaru a rozestupům výztuže umožňuje efektivní rozložení napětí v betonu a usnadňuje frézování drážek.
Technické parametry helikální výztuže a jejich význam
| Průměr (mm) | Pevnost v tahu (MPa) | Délka prutu (m) |
|---|---|---|
| 3 | 900-1013 | 1 / 10 (svazek) |
| 6 | 950-1013 | 1 / 10 (svazek) |
| 12 | 1013 | 1 / 10 (svazek) |
Tip: Helikální výztuž poskytuje oproti klasické výztuži lepší rozložení napětí a vyšší odolnost vůči korozi, což se hodí zejména pro náročné stavební projekty s požadavkem na dlouhou životnost. Pro jednoduché betonové konstrukce však může být ekonomičtější volbou standardní ocelová výztuž.
Aplikační technologie: postup montáže helikální výztuže
Instalace helikální výztuže vyžaduje přesný postup, který zajistí pevné ukotvení a dlouhou životnost výztuže v betonových konstrukcích. Následující návod na instalaci helikální výztuže ve stavebních projektech popisuje jednotlivé fáze od přípravy drážek a vrtů až po finální fixaci.
Příprava drážek a vrtů
Frézování drážek probíhá s rozměry 35/10 mm, přizpůsobenými průměru helikální výztuže 6 mm. Současně se vrtají otvory o průměru 16 mm, které zajistí potřebné kotevní body pro upevnění. Správné frézování drážek a vrtání je klíčové pro optimální přilnavost výztuže v betonu.
Čištění drážek a vrtů
Po frézování a vrtání následuje důkladné čištění, které se provádí vyfoukáním a vysátím prachu a nečistot. Pokud je to nutné, drážky a vrty se opláchnou vodou. Čištění zvyšuje přilnavost polymer-cementové malty, která bude následně aplikována.
Aplikace polymer-cementové malty
Do připravených drážek a vrtů se nanáší tixotropní polymer-cementová malta ResiBond MC. Tato malta je neteplotně smrštitelná a dosahuje 50 % své pevnosti v tahu již po 7 dnech, což zajišťuje dostatečnou pevnost a ochranu výztuže v době vytvrzování.

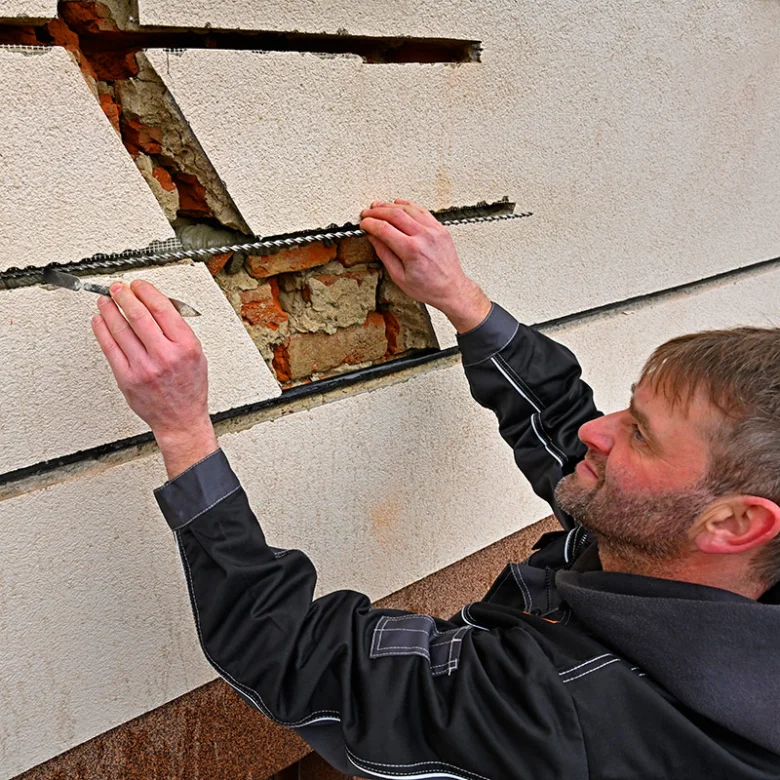

Vložení a fixace výztuže
Helikální výztuž se vloží do drážek, kde jsou pruty upraveny na požadovanou délku. Následně se výztuž pevně fixuje a překrývá druhou vrstvou polymer-cementové malty. Dodržení správných rozestupů výztuže je nezbytné pro optimální distribuci zatížení a sanaci konstrukcí.
- Frézování drážek – vytvoření drážek o rozměrech 35/10 mm
- Vrtání otvorů – provedení vrtů Ø 16 mm pro kotvení
- Čištění – odstranění prachu a nečistot vyfoukáním a vysátím
- Nanesení malty – aplikace polymer-cementové malty ResiBond MC
- Vložení výztuže – zasunutí helikální výztuže do drážek
- Fixace a překrytí – upevnění a překrytí druhou vrstvou malty
Tip: Častou chybou je nedostatečné čištění drážek, které snižuje přilnavost malty a může vést k předčasnému uvolnění výztuže. Pro kvalitní sanace konstrukcí je proto čištění nezbytné. Helikální výztuž se hodí zejména do prostor s omezeným přístupem, kde klasická výztuž vyžaduje složitější montáž, naopak není vhodná pro konstrukce s vysokými statickými nároky vyžadující masivní výztuž.
Vlastnosti a výhody helikální výztuže ve stavebnictví
Helikální výztuž představuje moderní vysokopevnostní prvek pro dodatečné vyztužení a sanaci betonových i zděných konstrukcí. Její šroubovitý profil zajišťuje výrazně lepší mechanické spojení s polymer-cementovou maltou, což vede k vyšší soudržnosti a efektivnímu přenosu tahových sil. Tento tvar umožňuje minimalizovat kotevní délky a zároveň přizpůsobit výztuž tvaru konstrukce přímo na místě instalace.
Odolnost a životnost
Helikální výztuž je vyráběna převážně z nerezové oceli třídy AISI 304Cu (ČSN EN10088-3, X5CrNi 18-10, 1.4301), která vykazuje vysokou pevnost v tahu v rozmezí 640 až 1013 MPa podle průměru prutu (3-12 mm). Nerezová ocel zajišťuje odolnost proti korozi i v agresivním prostředí s dlouhodobou expozicí vlhkosti či chemikáliím. Tato vlastnost významně prodlužuje životnost výztuže a snižuje riziko degradace pevnosti v tahu, která by mohla ohrozit statickou stabilitu konstrukce. Výztuž tak splňuje požadavky na trvanlivost i v náročných klimatických podmínkách.
Výhody a nevýhody použití
Helikální výztuž nabízí tyto konkrétní výhody:
- vysoká pevnost v tahu, například prut o průměru 6 mm dosahuje mezní síly v tahu 7,22-8,62 kN, což umožňuje efektivní přenos tahových napětí,
- vynikající soudržnost s polymer-cementovou maltou (např. ResiBond MC), která je neteplotně smrštitelná a dosahuje 50 % pevnosti již za 7 dní,
- flexibilita instalace díky možnosti ohýbání prutů do složitých tvarů – vhodné pro sloupy, klenby, nadokenní překlady, rohy a římsy,
- minimální zásah do původní konstrukce díky subtilnímu průměru prutů (od 3 do 12 mm) a malým rozměrům frézovaných drážek (např. 35/10 mm pro 1× Ø 6 mm),
- rychlá a přesná instalace s doporučenými rozestupy cca 30 cm a vzdáleností od praskliny 30-50 cm na každou stranu.
Na co si dát pozor: častou chybou je nedodržení přesných rozměrů drážek a rozestupů výztuže, což může vést ke snížení účinnosti a nedostatečnému přenosu tahových sil. Instalace vyžaduje odbornou přesnost, zejména správnou aplikaci polymer-cementové malty a fixaci prutů.
Nevýhody zahrnují omezenou vhodnost pro konstrukce vystavené vysokým dynamickým zatížením, kde je preferována klasická ocelová výztuž s větší pevností a tuhostí. Helikální výztuž je tedy ideální pro sanace trhlin, dodatečné vyztužení a stabilizaci konstrukcí, kde je požadována dlouhodobá odolnost a minimální zásah do stávajícího materiálu.
Tip: Helikální výztuž se hodí především pro sanace historických objektů, rekonstrukce a doplňkové vyztužení stávajících konstrukcí. Naopak není vhodná pro nosné prvky s vysokými dynamickými nároky, jako jsou například mostní konstrukce nebo průmyslové haly s vibracemi.
Praktické použití helikální výztuže: příklady a zkušenosti

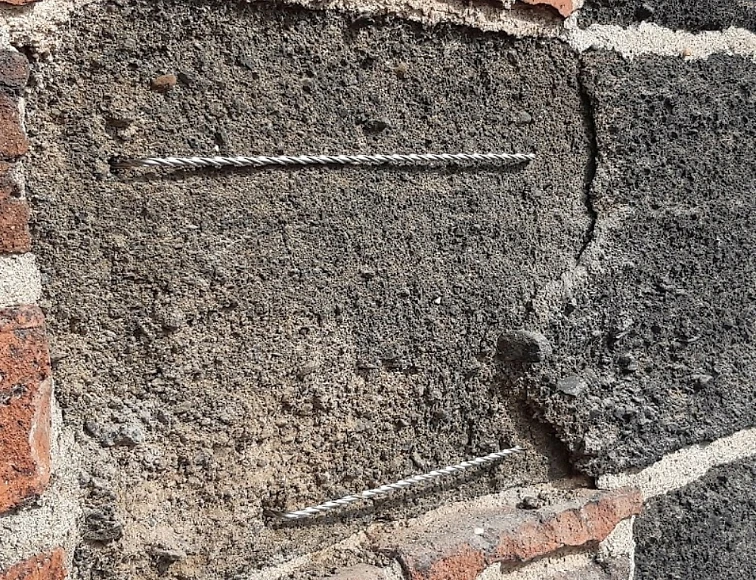

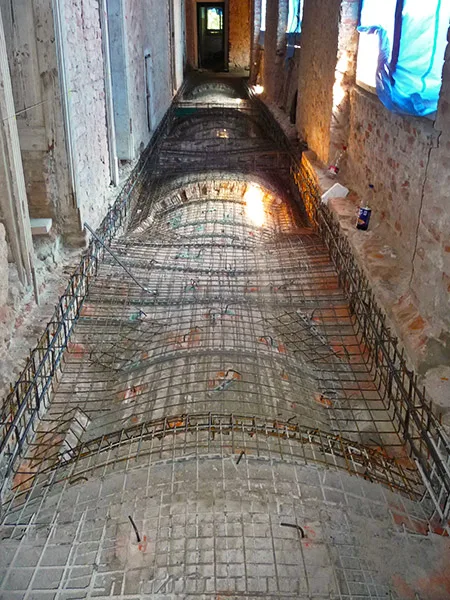

Helikální výztuž se uplatňuje především při sanaci a dodatečném vyztužení betonových a zděných konstrukcí bez nutnosti rozsáhlých bouracích prací. Při statickém zajištění stropní konstrukce budovy České spořitelny ve Velkém Meziříčí se využila nerezová helikální výztuž o průměru 6 mm s pevností v tahu až 957 MPa, což umožnilo stabilizovat konstrukci bez narušení jejího původního stavu. Podobný princip byl aplikován při sanaci panelového domu v Ostravě na ulici Poděbradova, kde frézování drážek o rozměrech 35/10 mm a přesné rozestupy výztuže cca 30 cm zajistily rovnoměrné přenesení tahových sil a výrazné zesílení nosných prvků.
Dalším příkladem je zámek Osová v okrese Žďár nad Sázavou, kde se kombinace polymer-cementové malty ResiBond MC a helikální výztuže z nerezové oceli (typ 1.4301) použila pro sanaci historických zděných konstrukcí. Tato technologie zajistila zvýšení životnosti konstrukce díky vysoké přilnavosti malty k podkladu a odolnosti výztuže proti korozi. Instalace probíhala v drážkách frézovaných diamantovou frézkou a výztuž byla fixována maltou, která dosahuje 50 % pevnosti již po 7 dnech, což umožnilo rychlé dokončení prací.
Praktické použití helikální výztuže v moderním stavitelství
Helikální výztuž se osvědčuje tam, kde je potřeba rychlá, efektivní a trvalá sanace konstrukcí bez nutnosti demolice nebo výrazných zásahů do nosných prvků. Díky subtilnímu průměru (3-12 mm) a tvarovatelnosti lze výztuž instalovat i do komplikovaných detailů, jako jsou rohy, klenby nebo nadokenní překlady. Vzdálenost vložení od praskliny se standardně volí 30-50 cm na každou stranu, s rozestupy prutů kolem 30 cm, což zajišťuje optimální přenos tahových sil a minimalizuje riziko dalšího šíření trhlin.
Tip: Častou chybou při instalaci je nedodržení minimálního krytí výztuže, které by mělo být alespoň 10 mm, a nesprávné frézování drážek, což může vést ke snížení přilnavosti malty a následnému selhání výztuže. Helikální výztuž je vhodná především pro sanace a zesílení stávajících konstrukcí, nikoli pro novostavby, kde je standardem klasická výztuž s pevností a rozměry přizpůsobenými projektové dokumentaci.
Doporučené rozměry, rozestupy a krytí helikální výztuže
Doporučené rozměry drážek, rozestupy a krytí helikální výztuže
Pro správnou instalaci helikální výztuže je klíčové přesné frézování drážek a vrtání otvorů. Pro prut o průměru 6 mm doporučuje norma drážku s rozměry 35/10 mm a vrt o průměru 16 mm. Rozestupy výztuže by měly být přibližně 30 cm, přičemž vzdálenost od praskliny v konstrukci se doporučuje v rozmezí 30 až 50 cm na každou stranu.
Minimální krytí výztuže v betonu podle stavebních norem je zásadní pro ochranu proti korozi a prodloužení životnosti konstrukce. Obvykle se pohybuje v rozmezí 20 až 50 mm v závislosti na podmínkách prostředí a typu konstrukce. U helikální výztuže, často vyrobené z nerezové oceli, lze díky její pevnosti v tahu a kvalitě materiálu očekávat lepší odolnost i při menším krytí.
| Průměr prutu | Rozměry drážky (mm) | Průměr vrtu (mm) | Rozestupy výztuže (cm) | Vzdálenost od praskliny (cm) |
|---|---|---|---|---|
| 6 mm | 35 / 10 | 16 | 30 | 30-50 |
| 8 mm | 40 / 12 | 18 | 30 | 30-50 |
| 10 mm | 45 / 14 | 20 | 30 | 30-50 |
Tip: Správné krytí výztuže výrazně ovlivňuje dlouhodobou životnost a odolnost proti agresivním vlivům při sanaci konstrukcí s použitím polymer-cementové malty. Při instalaci helikální výztuže věnujte pozornost také rovnoměrným rozestupům, aby byla zajištěna optimální pevnost a přenos napětí v betonu.
Certifikace, normy a standardy vztahující se k helikální výztuži
Helikální výztuž ve stavebnictví musí splňovat přísné normy, které garantují její kvalitu a bezpečnost použití. Materiálově se typicky vyrábí z nerezové oceli odpovídající specifikaci AISI 304Cu (1.4301), která nabízí vysokou pevnost v tahu a výbornou odolnost vůči korozi. Tato vlastnost je klíčová zejména při sanaci konstrukcí, kde se helikální výztuž často kombinuje s polymer-cementovou maltou.
Podle českých a evropských předpisů platí pro helikální výztuž norma ČSN EN10088-3, která stanovuje požadavky na složení a mechanické vlastnosti nerezové oceli používané ve stavebnictví. Certifikace výrobků podle této normy potvrzuje, že výztuž odpovídá standardům potřebným pro bezpečné a dlouhodobé použití, například včetně správných rozestupů výztuže a přesného frézování drážek během instalace.
Specifikace a certifikace helikální výztuže pro stavební projekty
- Výrobky musí mít certifikát shody s ČSN EN10088-3
- Materiál AISI 304Cu zaručuje optimální pevnost v tahu
- Certifikace zajišťuje správné mechanické vlastnosti a odolnost proti korozi
- Dodržování norem ovlivňuje životnost a bezpečnost konstrukcí
- Použití certifikované výztuže je nezbytné pro správnou sanaci konstrukcí
Tip: Při výběru helikální výztuže vždy ověřte platnost certifikace, aby nedošlo k použití nekvalitního materiálu, což může ohrozit konstrukční stabilitu.
Časté dotazy o helikální výztuži
Otázka: Co je to helikální výztuž?
Helikální výztuž je šroubovitě tvarovaný prvek z nerezové oceli s pevností v tahu až 1013 MPa, který se používá k dodatečnému vyztužení konstrukcí a sanaci konstrukcí.
Otázka: Jaké jsou běžné průměry helikální výztuže?
Průměry se pohybují od 3 do 12 mm, nejčastěji se používají 6 mm a 8 mm pruty.
Otázka: Jaký je postup montáže helikální výztuže?
Montáž vyžaduje frézování drážek, například 35/10 mm pro 6 mm prut, následné čištění, aplikaci polymer-cementové malty a vložení výztuže, kterou se zakryje další maltou.
Otázka: Jaká malta se používá pro instalaci helikální výztuže?
Používá se tixotropní polymer-cementová malta, například ResiBond MC, která dosahuje 50 % pevnosti po 7 dnech.
Otázka: Jaké jsou doporučené rozestupy výztuže při sanaci prasklin?
Výztuže se ukládají ve vzdálenosti 30-50 cm od praskliny na každou stranu, s rozestupy cca 30 cm mezi pruty.
Otázka: Jaká je životnost helikální výztuže?
Díky nerezové oceli je výztuž odolná proti korozi a zajišťuje dlouhodobou životnost i v náročných podmínkách.
Otázka: Jaké normy platí pro helikální výztuž?
Helikální výztuž splňuje normu ČSN EN10088-3, která garantuje kvalitu materiálu a odolnost proti korozi.
Otázka: Kde se používá helikální výztuž?
Používá se při sanaci prasklin, zesilování konstrukcí, kotvení při rekonstrukcích a v památkově chráněných objektech.
Otázka: Jaké jsou nevýhody helikální výztuže?
Nevýhodou je potřeba vysoké přesnosti instalace a omezení v konstrukcích s vysokým dynamickým zatížením.
Otázka: Co je systém Sanax Spiral?
Sanax Spiral je systém helikální výztuže z nerezových prutů s vysokou pevností, určený k zesílení betonových konstrukcí.
Otázka: Jaká je cena helikální výztuže na trhu?
Cena se liší podle průměru a délky, běžně se pohybuje od několika stovek do tisíců korun za metr.
Otázka: Jaký je minimální krytí výztuže v betonu?
Minimální krytí závisí na normách, například frézování drážek 35/10 mm pro 6 mm prut zajišťuje dostatečnou ochranu proti korozi.
Otázka: Jak helikální výztuž zlepšuje mechanické vlastnosti betonu?
Šroubovitý tvar zvyšuje soudržnost s polymer-cementovou maltou a efektivně přenáší tahové síly, což zvyšuje stabilitu konstrukce.
Otázka: Jaké jsou možné chyby při použití helikální výztuže?
Časté chyby jsou nepřesné frézování drážek, nedostatečné čištění a špatná fixace výztuže, které oslabují zesílení.
Otázka: Může se helikální výztuž kombinovat s jinými typy vyztužení?
Ano, lze ji kombinovat s tradičními výztužemi nebo dalšími sanačními technologiemi pro komplexní řešení.
Tip: V případě pochybností o instalaci nebo vhodnosti helikální výztuže doporučuji konzultaci s odborníkem, který pomůže vybrat správné technické parametry a postup montáže.
