Fototermika využívá sluneční energii k efektivnímu ohřevu vody pomocí fototermických panelů, známých také jako solární kolektory. Tento způsob vytápění šetří náklady i životní prostředí a často se podporuje dotačními programy pro domácnosti i firmy. Poznání principu fungování fototermiky pomůže správně zvolit systém podle vašich potřeb.
💡 Důležité na úvod
- Fototermické systémy přeměňují sluneční záření na tepelnou energii pomocí solárních kolektorů.
- Účinnost fototermických panelů může dosahovat až 80 % při ohřevu vody.
- Pro rodinný dům se doporučuje cca 1,5 m² plochého kolektoru na 100 litrů zásobníku teplé vody.
- Instalace fototermických systémů trvá obvykle 1 až 3 dny v závislosti na rozsahu.
- Státní dotační program Nová zelená úsporám může snížit pořizovací náklady až o 50 %.
Princip fungování fototermických systémů
Princip fungování fototermických systémů spočívá v přeměně slunečního záření na tepelnou energii pomocí solárních kolektorů. Tyto kolektory zachycují sluneční paprsky, ohřívají solární médium a přenášejí teplo do zásobníku teplé vody, kde se využívá pro ohřev vody či podpůrné vytápění. Teplota v systému může během slunečných dnů dosahovat až 80 °C, což výrazně ovlivňuje účinnost fototermiky i její využití v domácnostech.
Jak solární kolektory přeměňují sluneční záření na tepelnou energii
Solární kolektory obsahují absorbér, který zachycuje sluneční záření a přeměňuje ho na teplo. Toto teplo se předává solárnímu médiu, nejčastěji směsi vody a nemrznoucí kapaliny, která cirkuluje v kolektoru. Absorbér může být vyroben z mědi nebo hliníku a je potažen speciálním selektivním povrchem pro maximalizaci účinnosti fototermických panelů. Teplota v kolektoru během slunečných dnů může dosahovat až 90 °C. Tepelná energie takto získaná se posílá do zásobníku vody, kde je uchovávána pro další použití, například pro ohřev vody v domácnosti či podporu vytápění.
Role solárního média v přenosu tepla
Solární médium je kapalina, která přenáší teplo z kolektorů do zásobníku teplé vody. Nejčastěji se používá směs vody a glykolu, která zajišťuje ochranu proti zamrznutí až do teploty -20 °C a zároveň zabraňuje korozi v potrubí a ostatních částech systému. Chemické složení solárního média je klíčové pro dlouhodobou životnost a správnou funkci fototermického systému. Díky tomu může systém pracovat efektivně i v zimních měsících, kdy je sluneční záření slabší, což zvyšuje celkovou účinnost fototermiky.
| Klíčové parametry fototermiky | Hodnoty |
|---|---|
| Maximální teplota v kolektoru | až 90 °C |
| Pracovní teplota zásobníku | 60-80 °C |
| Odolnost solárního média | do -20 °C |
| Účinnost fototermických panelů | 60-80 % |
| Typy kolektorů | vakuové, ploché |
Hlavní části a technologie solárních kolektorů
Fototermické systémy sestávají z několika základních komponent, které společně zajišťují efektivní přeměnu sluneční energie na tepelnou. Klíčové části zahrnují solární kolektory, absorbéry a solární médium, které přenáší tepelnou energii v uzavřeném solárním okruhu. Následuje podrobný popis technologie solárního média a jeho chemického složení s důrazem na odolnost vůči korozi a mrazu.
Solární médium a jeho vlastnosti
Solární médium je speciální kapalina určená k přenosu tepla ze solárních kolektorů do akumulačního zásobníku pro ohřev vody nebo vytápění. Nejčastěji se používají směsi vody a glykolu, které díky svému chemickému složení zajišťují ochranu před korozí a zamrznutím. Tato kombinace prodlužuje životnost systému a zajišťuje jeho spolehlivý provoz i v náročných klimatických podmínkách.
- Chemické složení solárního média obsahuje inhibitory koroze, které chrání kovové části absorbéru a potrubí před degradací.
- Odolnost vůči mrazu je nezbytná pro provoz v zimních měsících, kdy teploty mohou klesat pod bod mrazu, a to i u vakuových kolektorů s vysokou účinností.
- Solární médium umožňuje stabilní přenos tepla při teplotách od -20 °C do +120 °C, což zvyšuje efektivitu fototermických systémů v celém roce.
Podle dat z portálu EAGRI.cz správný výběr a pravidelná kontrola solárního média významně ovlivňují dlouhodobou funkčnost a návratnost investice, zejména v rámci dotačních programů jako Nová zelená úsporám.
Tip: Častou chybou je použití nevhodného solárního média bez dostatečné koncentrace glykolu, což může vést k poškození kolektorů mrazem a následným nákladným opravám.
Více informací naleznete na Ministerstvu zemědělství ČR.
Typy fototermických kolektorů a jejich vlastnosti
Fototermické panely se liší především typem použitého kolektoru, který ovlivňuje jejich účinnost a vhodnost do různých podmínek. Základní rozdělení zahrnuje ploché solární kolektory a vakuové trubicové kolektory, jež se liší konstrukcí i schopností pracovat efektivně v zimním provozu.
Ploché solární kolektory a jejich využití v rodinných domech
Ploché kolektory dosahují účinnosti kolem 50-60 % a představují cenově dostupnou variantu pro domácnosti. Jsou ideální pro ohřev vody v rodinných domech s průměrnou spotřebou zhruba 1500 litrů ročně. Jejich konstrukce je jednoduchá, což znamená nižší náklady na instalaci i údržbu. Ploché kolektory však v zimních měsících kvůli větším tepelným ztrátám ztrácejí na efektivitě. Přesto jsou vhodné pro běžné využití zejména v mírnějším klimatu a často podporovány dotačními programy.

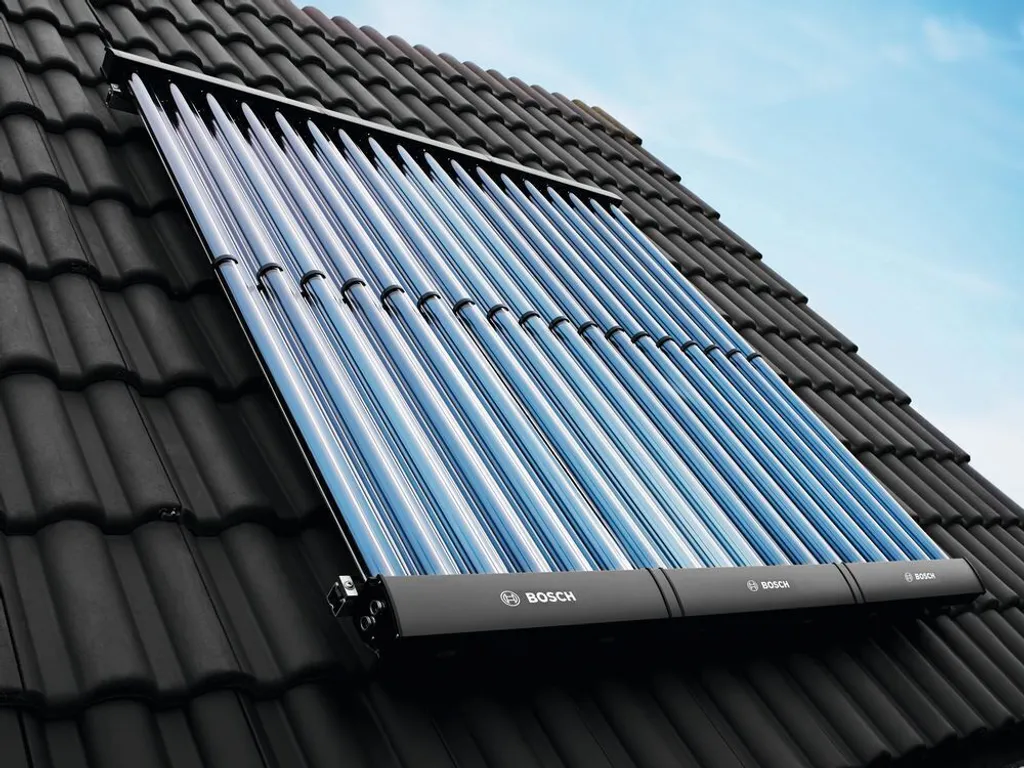

Vakuové trubicové kolektory a jejich výhody v chladnějších podmínkách
Vakuové trubicové kolektory dosahují účinnosti až 80 % díky izolaci vakuem, která výrazně snižuje tepelné ztráty. Tento typ kolektorů je vhodný pro chladnější klimatické oblasti i náročnější provozy, kde je potřeba ohřev vody až do 120 °C. Vyšší pořizovací náklady kompenzuje lepší efektivita v zimních měsících a možnost průmyslového využití. Vakuové kolektory představují moderní řešení s vyšší návratností investice v náročnějších podmínkách.
| Typ kolektoru | Účinnost (%) | Vhodnost použití | Náklady |
|---|---|---|---|
| Plochý solární kolektor | 50-60 | Rodinné domy, mírné klima | Nižší |
| Vakuový trubicový kolektor | až 80 | Chladnější klima, průmysl | Vyšší |
Tip: Častá chyba je volba plochého kolektoru do velmi chladných oblastí, kde kvůli tepelné ztrátě efektivita výrazně klesá. Pro tyto podmínky doporučuji zvažovat vakuové kolektory, které lépe zvládají zimní provoz. Fototermika v zimě – fungování a efektivita tak výrazně závisí na typu kolektoru a jeho izolaci.
Využití fototermiky v domácnostech a průmyslu
Fototermika využívá solární kolektory k přímému ohřevu vody, čímž snižuje náklady na ohřev teplé vody až o 60 %. V domácnostech se fototermické panely často kombinují s podlahovým vytápěním, které pracuje s nízkoteplotním systémem, což zvyšuje účinnost fototermiky a přispívá k úsporám energie. Díky tomu je fototermika a její využití v ekologickém vytápění stále oblíbenější, zvláště s možností využití dotačních programů na podporu obnovitelných zdrojů.
V průmyslových aplikacích se fototermika používá tam, kde je potřeba nízkoteplotní teplo, například pro ohřev solárního média nebo technologických procesů. Vakuové kolektory zvyšují efektivitu i za chladnějšího počasí, což rozšiřuje možnosti využití fototermických systémů.
- Ohřev teplé vody v domácnostech s úsporou až 60 % nákladů
- Nízkoteplotní vytápění, ideální pro podlahové vytápění
- Průmyslové aplikace vyžadující ekologický a ekonomický ohřev
- Podpora prostřednictvím dotačních programů usnadňuje instalaci
Jak funguje fototermika a k čemu se využívá
Fototermika přeměňuje sluneční záření na teplo, které ohřívá vodu nebo vzduch v domácnostech i průmyslu, čímž přispívá ke snižování emisí a nákladů na energii.
Instalace a montáž fototermických systémů
Instalace fototermických systémů obvykle trvá 1 až 3 dny a zahrnuje montáž fototermických panelů či vakuových kolektorů na střechu s orientací od jihovýchodu do jihozápadu. Taková orientace zajistí maximální účinnost fototermiky při ohřevu vody. Při instalaci je nutné zajistit přístup do technické místnosti, kde se panel připojí na zásobník teplé vody. Pokud je dům v památkové zóně, vyžaduje instalace souhlas příslušného úřadu, což může prodloužit přípravu.
Praktický návod na instalaci fototermických panelů
- Posouzení střechy – zkontrolujte orientaci a nosnost střechy vhodné pro solární kolektory
- Zajištění povolení – získání souhlasu v památkové zóně, pokud je relevantní
- Montáž panelů – upevnění fototermických panelů na střechu podle technických parametrů
- Připojení na zásobník – instalace potrubí a napojení kolektorů na zásobník teplé vody v technické místnosti
- Testování systému – ověření funkčnosti a těsnosti instalace
Často dělaná chyba při instalaci fototermických systémů spočívá v nedostatečném zohlednění orientace střechy, což výrazně snižuje účinnost ohřevu vody. Fototermika se hodí pro domácnosti s dostatečnou plochou střechy a technickou místností, ale ne pro objekty s nevhodnou orientací nebo omezeným přístupem k technickému zázemí. Dotační programy mohou pomoci snížit náklady na montáž.
Údržba, servis a životnost fototermických systémů
Pravidelný servis je klíčový pro prodloužení životnosti fototermických systémů na desítky let. Správná údržba zahrnuje kontrolu těsnění, doplnění solárního média a čištění fototermických panelů, což zajišťuje trvalou účinnost fototermiky. Materiály používané ve fototermických panelech a solárních kolektorech jsou speciálně navrženy tak, aby odolávaly korozi i UV záření, což výrazně snižuje riziko poškození a zajišťuje dlouhodobou funkčnost.
Fototermické systémy splňují přísné evropské normy, například ČSN EN 12975, a disponují certifikací Solar Keymark, která potvrzuje jejich kvalitu a bezpečnost. Díky těmto standardům máte jistotu, že systém bude efektivně fungovat i v náročnějších klimatických podmínkách, například u vakuových nebo plochých kolektorů používaných k ohřevu vody.
- Kontrola a doplnění solárního média každé 2-3 roky
- Čištění fototermických panelů od nečistot a prachu
- Inspekce těsnění a spojů proti úniku média
- Dodržování doporučení výrobce a pravidelný servis autorizovaným technikem
Tip: Na co si dát pozor – neprovádět servis neodborně, což může vést k netěsnostem a snížení účinnosti systému.
Ekonomika a státní dotace pro fototermiku
Pořizovací náklady fototermických systémů, které zahrnují fototermické panely a solární kolektory pro ohřev vody, se v České republice obvykle pohybují mezi 60 000 až 120 000 Kč v závislosti na typu kolektorů – ploché nebo vakuové kolektory – a rozsahu instalace. Díky státním dotačním programům, zejména Nová zelená úsporám, lze pořizovací náklady snížit až o 50 %. Tento dotační program podporuje zvýšení účinnosti fototermiky a snižuje finanční zátěž domácností i firem.
Návratnost investice do fototermiky závisí především na typu objektu a způsobu využití solárního média, například zda systém slouží jen k ohřevu vody nebo i k vytápění. Obvykle se návratnost pohybuje mezi 6 až 12 lety, přičemž efektivnější vakuové kolektory mohou návratnost zkrátit díky vyšší účinnosti fototermických panelů.
Fototermika cena a návratnost investice
| Parametr | Rozmezí ceny (Kč) | Poznámka |
|---|---|---|
| Pořizovací náklady | 60 000-120 000 | Zahrnuje instalaci solárních kolektorů |
| Státní dotace | Až 50 % z ceny | Nová zelená úsporám |
| Návratnost investice | 6-12 let | Závisí na typu kolektorů a využití systému |
Rozdíly mezi fototermikou a fotovoltaikou
Fototermika a fotovoltaika představují dvě základní technologie pro využití sluneční energie, lišící se principem přeměny a účelem využití. Fototermika přeměňuje sluneční energii přímo na tepelnou energii, kterou využívají solární kolektory či fototermické panely k ohřevu vody nebo podpoře vytápění. Naproti tomu fotovoltaika přeměňuje sluneční záření na elektrickou energii pomocí fotovoltaických článků, což umožňuje napájet domácí spotřebiče nebo dodávat elektřinu do sítě.
Účinnost fototermiky bývá vyšší než u fotovoltaiky v oblasti přímého ohřevu vody, zejména díky vakuovým kolektorům, které minimalizují tepelné ztráty. Fotovoltaika je však univerzálnější, protože elektrickou energii lze využít všestranně. Instalace fototermických systémů často podporují dotační programy zaměřené na ekologické vytápění.
Fototermika vs fotovoltaika – srovnání principů a využití
| Technologie | Princip přeměny | Hlavní využití | Účinnost |
|---|---|---|---|
| Fototermika | Sluneční energie → teplo | Ohřev vody, vytápění | 60-80 % (vakuové kolektory) |
| Fotovoltaika | Sluneční energie → elektřina | Napájení elektrospotřebičů | 15-22 % |
| Náklady a dotační programy | Nižší pořizovací cena, podpora na solární kolektory | Vyšší pořizovací cena, podpora na fotovoltaiku | Závisí na typu systému |
Pokročilé metody optimalizace a monitoring fototermických systémů
Moderní fototermické panely a solární kolektory využívají integrované senzory teploty a průtoku solárního média, které umožňují kontinuální monitoring klíčových parametrů systému. Tento monitoring probíhá v reálném čase a slouží k přesné regulaci výkonu, čímž se zvyšuje účinnost přeměny sluneční energie na tepelnou. Například systémy vybavené funkcí ThermProtect automaticky omezují přenos tepla při dosažení teploty kolem 95 °C, čímž zabraňují přehřátí vakuových kolektorů a eliminují potřebu instalace stagnačních chladičů nebo předchlazovacích nádob.
Automatizované regulační jednotky řídí průtok solárního média podle aktuálních klimatických podmínek a spotřeby teplé vody, což optimalizuje využití solární energie a prodlužuje životnost komponentů. Pravidelný monitoring teploty kolektorů, zásobníků a solárního média umožňuje detekovat pokles efektivity či možné závady v systému, čímž se minimalizují provozní náklady a riziko poruch.
- Průběžné sledování teploty a průtoku solárního média zvyšuje průměrnou účinnost ohřevu vody až na 80 %.
- Automatická regulace zabraňuje přehřátí kolektorů při teplotách nad 90 °C, což chrání materiály před degradací.
- Optimalizace provozu umožňuje maximální využití dotačních programů, například Nová zelená úsporám, s podporou až 50 % investice.
- Integrovaný systém ThermProtect zajišťuje bezpečný provoz i při extrémních letních teplotách a snižuje potřebu nákladné servisní údržby.
Tip: Častou chybou při instalaci je nedostatečné zapojení senzorů průtoku a teploty, což vede k neefektivní regulaci a předčasnému opotřebení systému. Správně nastavený monitoring je proto klíčový pro dlouhodobý výkon a bezpečnost fototermických systémů.
Díky těmto pokročilým metodám optimalizace a monitoringu dosahují fototermické systémy vyšší provozní spolehlivosti a delší životnosti, často přesahující 25 let. Pro domácnosti s pravidelnou spotřebou teplé vody a možností instalace na vhodnou střechu jsou tyto systémy ideální volbou. Naopak pro objekty s nepravidelným odběrem tepla nebo omezeným prostorem pro instalaci nemusí být fototermika ekonomicky výhodná.
Pokročilé technologie tedy výrazně zvyšují efektivitu využití fototermiky a přispívají k ekologickému provozu s nižšími náklady na ohřev vody a vytápění.
Legislativa a certifikace fototermických zařízení
Fototermické systémy využívající fototermické panely a solární kolektory pro ohřev vody musí splňovat specifické legislativní požadavky, které zajišťují jejich bezpečnost a kvalitu. V České republice platí evropská norma ČSN EN 12975, jež stanovuje technické parametry a testování solárních kolektorů včetně vakuových kolektorů a plochých panelů. Kromě toho je nezbytná certifikace Solar Keymark, která potvrzuje shodu zařízení s evropskými standardy a zaručuje vyšší účinnost fototermiky.
Instalace fototermických systémů často vyžaduje souhlas k instalaci, zejména v památkových zónách, kde jsou omezeny zásahy do vzhledu budov. Při plánování instalace je proto nutné prověřit místní legislativní podmínky a případné dotační programy, které mohou výrazně snížit pořizovací náklady.
- Fototermické panely musí mít certifikaci Solar Keymark
- Solární kolektory se hodnotí podle normy ČSN EN 12975
- V památkových zónách je povinný souhlas k instalaci
- Dotační programy podporují ekologické vytápění s fototermikou
Tip: Při instalaci věnujte pozornost správnému výběru certifikovaných kolektorů, protože necertifikované produkty mohou mít nižší účinnost fototermiky a mohou být v některých dotačních programech vyloučeny.
Časté dotazy (FAQ) k fototermice
Otázka: Jak funguje fototermika a k čemu se využívá?
Fototermika využívá solární kolektory k přeměně slunečního záření na tepelnou energii pro ohřev vody a podporu vytápění. Solární médium přenáší teplo do zásobníku, což umožňuje snížit náklady na energii.
Otázka: Co je fototermika a jaké má využití?
Fototermika je technologie využívající solární panely k výrobě tepla, především pro ohřev vody v domácnostech a komerčních objektech. Hodí se zejména pro rodinné domy s potřebou teplé vody a nízkoteplotního vytápění.
Otázka: Jaký je princip fungování fototermiky?
Solární kolektory absorbují sluneční záření a přeměňují ho na teplo, které solární médium přepravuje do zásobníku. Teplo se následně využívá pro ohřev vody nebo přitápění.
Otázka: Jaká je účinnost fototermických panelů?
Účinnost fototermických panelů dosahuje až 80 %, což výrazně snižuje náklady na ohřev vody a přispívá k efektivnímu využívání energie.
Otázka: Jaký je rozdíl mezi fototermikou a fotovoltaikou?
Fototermika přeměňuje sluneční energii přímo na teplo pro ohřev vody, zatímco fotovoltaika vyrábí elektřinu s účinností 15-20 % pro různé elektrické spotřebiče.
Otázka: Jaký typ solárního kolektoru je vhodný pro rodinný dům?
Pro rodinný dům se nejčastěji používají ploché kolektory o ploše cca 1,5 m² na 100 litrů zásobníku teplé vody, které mají dobrý poměr ceny a výkonu.
Otázka: Jaké jsou výhody vakuových kolektorů?
Vakuové kolektory mají vyšší účinnost i při nízkých venkovních teplotách a v zimě jsou schopné produkovat teplo efektivněji než ploché kolektory.
Otázka: Jak probíhá instalace fototermických panelů?
Instalace trvá obvykle 1 až 3 dny a zahrnuje montáž kolektorů na střechu, propojení solárního okruhu a napojení na zásobník teplé vody.
Otázka: Jaké jsou náklady na pořízení fototermického systému?
Cena systému pro rodinný dům se pohybuje mezi 100 000 až 200 000 Kč v závislosti na typu kolektorů a rozsahu instalace.
Otázka: Jaká je návratnost investice do fototermiky?
Návratnost činí obvykle 5 až 10 let, závisí však na velikosti systému, cenách energií a využití tepla v domácnosti.
Otázka: Jaké dotační programy lze využít při pořízení fototermiky?
Dotační program Nová zelená úsporám umožňuje získat až 50% dotaci na pořízení fototermických panelů, což výrazně snižuje investiční náklady.
Otázka: Jaké jsou požadavky na orientaci solárních kolektorů?
Pro maximální účinnost by měly být kolektory orientovány na jihovýchod až jihozápad s náklonem 30-40 stupňů.
Otázka: Jak často je potřeba servis a údržba fototermických systémů?
Pravidelný servis, včetně kontroly solárního média a těsnosti systému, se doporučuje provádět jednou za 2 roky pro zachování funkčnosti.
Otázka: Jaká je životnost fototermických systémů?
Při správné údržbě vydrží systémy 20 až 30 let, přičemž materiály odolávají korozi a UV záření.
Otázka: Jaké chyby jsou nejčastější při instalaci fototermiky?
Častou chybou je nesprávná orientace kolektorů, nedostatečná izolace potrubí a nesprávný návrh solárního okruhu, což snižuje účinnost systému.
Otázka: Jak fototermika pomáhá s vytápěním domu?
Fototermika podporuje nízkoteplotní vytápění, například podlahové, a může snížit náklady na teplo až o 60 %, zejména v kombinaci s dalšími zdroji tepla.
