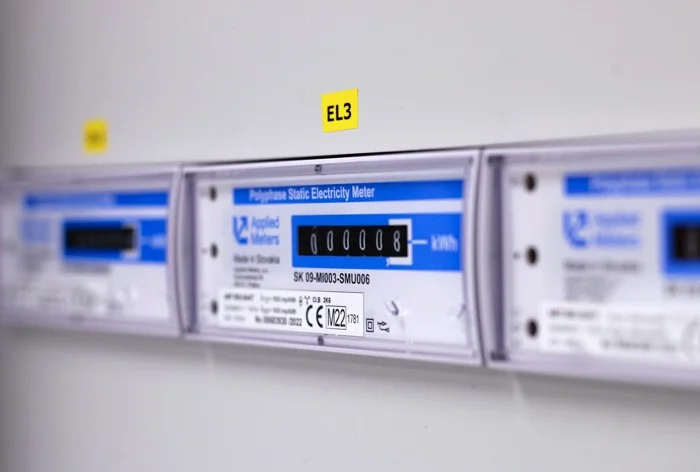

Elektroměr je základní zařízení pro přesné měření spotřeby elektrické energie v domácnostech i průmyslu. Správné zapojení elektroměru, včetně dvoutarifního nebo impulsního typu, vyžaduje dodržení předepsaných schémat a bezpečnostních pravidel v elektroměrovém rozváděči. Pochopení jeho funkce a správné instalace zajistí spolehlivý a přesný odběr energie.
Podstata v kostce
- Elektroměr měří spotřebu elektřiny v kilowatthodinách (kWh).
- Mechanické elektroměry fungují na principu vířivých proudů otáčejících hliníkový kotouč.
- Existují přímé a nepřímé způsoby zapojení elektroměru, závislé na proudu a počtu fází.
- Hlavní jistič před elektroměrem musí mít vypínací schopnost minimálně 10 kA a správnou hodnotu proudu.
- Dvou-tarifní elektroměry využívají sazbový spínač jištěný jističem 2 A s charakteristikou B.
Jak elektroměr měří spotřebu elektřiny a jaké jsou jeho typy
Elektroměr měří spotřebu elektrické energie v kilowatthodinách (kWh) a zaznamenává tak množství elektřiny, které domácnost nebo zařízení spotřebují. Základní typy elektroměrů se liší principem měření a zapojením do elektrické sítě. Mechanický indukční elektroměr využívá vířivé proudy k otáčení kotouče, jehož rychlost je úměrná spotřebě. Moderní impulsní elektroměry pak generují impulsy, které odpovídají přesně jedné kWh a umožňují dálkový odečet dat přes elektroměrový rozváděč.
Jak mechanický indukční elektroměr měří spotřebu elektřiny
Mechanický indukční elektroměr funguje na principu vířivých proudů, které vznikají v hliníkovém kotouči umístěném uvnitř přístroje. Tyto vířivé proudy vznikají v důsledku magnetického pole, jež generuje proud protékající elektroměrem. Kotouč se otáčí rychlostí přímo úměrnou spotřebě elektrické energie v kWh. Vyčtením počtu otáček lze určit, kolik elektřiny bylo spotřebováno. Tento typ elektroměru se často používá v jednodušších domovních instalacích a zapojuje se podle schématu zapojení elektroměru, které zahrnuje hlavní jistič a měřicí transformátor.
Princip impulsního elektroměru a jeho generování impulsů
Impulsní elektroměr zaznamenává spotřebu elektřiny elektronicky a generuje přesné impulsy, z nichž každý odpovídá jedné kilowatthodině spotřebované energie. Tyto impulsy jsou přenášeny do dálkových odečtových systémů, což umožňuje automatizované a pravidelné sledování spotřeby bez nutnosti fyzického odečtu. Díky impulsnímu měření lze snadno rozlišovat tarify T1 a T2 v dvoutarifních elektroměrech a přesně evidovat spotřebu elektřiny. Použití impulsních elektroměrů vyžaduje správné zapojení v elektroměrovém rozváděči, které zajišťuje bezpečnost a funkčnost měření.
Základní principy zapojení elektroměru v elektrické síti
Elektroměr se v elektrické síti instaluje na rozhraní distributor-odběratel, tedy na přechodu mezi distribuční sítí a vaší domácí instalací. Přímé zapojení elektroměru znamená, že elektrický proud prochází přímo přes elektroměr, což je běžné u jednofázových i třífázových měření menších výkonů. Nepřímé zapojení využívá měřicí transformátory proudu a napětí, které snímají hodnoty bez přímého průchodu proudu elektroměrem, a je vhodné pro vyšší proudy a průmyslové rozvody.
Třífázový elektroměr vyžaduje správné zapojení fází L1, L2 a L3 v souladu se schématem zapojení elektroměru. Nesprávný sled fází může vést k chybnému měření spotřeby nebo k výpadku měření. Elektroměrový rozváděč je v tomto případě klíčovým prvkem, který zajišťuje bezpečné a přehledné propojení všech komponent včetně hlavního jističe a dvoutarifního či impulsního elektroměru.
- Elektroměr se montuje vždy za hlavní jistič a před rozvod domácnosti
- Přímé zapojení je běžné pro spotřebitele s odběrem do 63 A
- Nepřímé zapojení využívá měřicí transformátory pro proudy nad 63 A
- Správný sled fází L1, L2, L3 je nutný pro přesné třífázové měření
Tip: Při zapojení elektroměru podle schématu ČEZ dbejte na správnou orientaci fází a polohy měřicích transformátorů, aby nedošlo k nesprávné fakturaci nebo porušení bezpečnostních předpisů.
Jak správně zapojit jednofázový a třífázový elektroměr
Pro správné zapojení elektroměru v domácnosti je klíčové znát rozdíly mezi jednofázovým a třífázovým měřením a správně použít zabezpečovací prvky. Následující podsekce přinášejí detailní návod včetně základního schématu zapojení a doporučení pro bezpečný provoz.
Schéma zapojení jednofázového elektroměru
Jednofázový elektroměr se připojuje na jednu fázi a nulový vodič. Zapojení začíná hlavním jističem, který chrání elektrický obvod před přetížením. Fáze prochází přes elektroměr do rozvodu v elektroměrovém rozváděči, nulový vodič je připojen přímo. U dvoutarifních a impulsních elektroměrů je nutné dodržet správné zapojení tarifních vodičů podle schématu výrobce.
Schéma zapojení třífázového elektroměru
Třífázový elektroměr se připojuje na tři fáze označené L1, L2 a L3. Správný sled fází je nezbytný pro správné měření. Každá fáze je vedena přes hlavní jistič a elektroměr do rozvaděče. Ochrana se doplňuje o vhodné jističe pro každou fázi, aby se zabránilo přetížení a případnému poškození měřicího zařízení.
Přímé a nepřímé měření
Přímé měření se používá u proudů do 63 A, kdy je elektroměr zapojen přímo do obvodu. Pro vyšší proudy je nutné využít nepřímé měření, které zahrnuje měřicí transformátory proudu umístěné před elektroměrem. Tyto transformátory snižují proud na měřitelnou úroveň a zajišťují bezpečnost i přesnost měření.
- Kontrola jističů – zajistěte správný hlavní jistič podle typu elektroměru.
- Připojení vodičů – podle schématu připojte fáze a nulový vodič.
- Instalace měřicího transformátoru – u nepřímého měření zapojte transformátory před elektroměr.
- Ověření zapojení – zkontrolujte správný sled fází a pevnost spojů.
| Typ elektroměru | Zapojení vodičů | Maximální proud | Měřicí transformátor | |
|---|---|---|---|---|
| Jednofázový | Fáze + nulový vodič | do 63 A | Ne | |
| Třífázový přímý | L1, L2, L3 + nulový vodič | do 63 A | Ne | |
| Třífázový nepřímý | L1, L2, L3 + nulový vodič | nad 63 A | Ano |
Tip: Na co si dát pozor při zapojení elektroměru v domácnosti – nesprávný sled fází u třífázového elektroměru vede k chybám v měření a může ovlivnit správné fungování elektroměrového rozváděče. Pro elektrikáře i hobbyisty platí: vždy dodržujte předepsané bezpečnostní normy a schémata výrobce.
Funkce a význam hlavního jističe před elektroměrem
Hlavní jistič představuje klíčový bezpečnostní prvek v elektrickém rozvodu před elektroměrem. Jeho základní funkcí je ochrana instalace před přetížením a zkratem. Norma požaduje, aby hlavní jistič měl vypínací schopnost minimálně 10 kA, což zabezpečuje rychlé a spolehlivé vypnutí při poruše. Jmenovitý proud jističe se volí podle soudobého příkonu domácnosti, obvykle v rozsahu 10 až 80 A. Nejčastěji se používají jističe s charakteristikou B, které reagují na proudové nárazy běžného provozu. Pro zařízení s vyššími rozběhovými proudy, například elektromotory, jsou vhodné charakteristiky C nebo D.
Bezpečnostní zásady při zapojení elektroměru vyžadují, aby hlavní jistič byl umístěn vždy před elektroměrovým rozváděčem a označen přehledně. Toto schéma zapojení elektroměru zajišťuje správnou ochranu měřicího transformátoru a celého rozvodu.
| Parametr | Hodnota/Typ | Poznámka |
|---|---|---|
| Vypínací schopnost | Minimálně 10 kA | Zaručuje rychlé vypnutí |
| Jmenovitý proud | 10-80 A | Volí se dle soudobého příkonu |
| Charakteristika jističe | Typ B (běžně), C/D (pro vyšší proudy) | Podle typu zátěže |
Jak funguje dvoutarifní elektroměr a co znamenají T1 a T2
Dvoutarifní elektroměr umožňuje měřit spotřebu elektřiny ve dvou časových pásmech, což odráží rozdílnou cenu elektřiny v denní a noční době. Jeho klíčovou součástí je sazbový spínač (HDO), který přepíná mezi dvěma tarify – T1 a T2. Tento spínač je jištěný jističem 2 A a je napájený přímo z elektrické sítě, čímž zajišťuje spolehlivou funkci přepínání podle nastaveného časového schématu.
Tarif T1 označuje denní sazbu, kdy je cena elektřiny vyšší, zatímco tarif T2 představuje noční sazbu s nižší cenou. Díky tomu může uživatel optimalizovat spotřebu a ušetřit náklady například přesunutím větší části odběru do nočních hodin. Správné zapojení dvoutarifního elektroměru do elektroměrového rozváděče vychází z platného schématu zapojení elektroměru a musí respektovat jištění hlavního jističe a případné měřicí transformátory.
- Dvoutarifní elektroměr přepíná mezi tarify pomocí sazbového spínače (HDO)
- Sazbový spínač je jištěný jističem 2 A pro bezpečnost a spolehlivost
- Tarif T1 znamená denní tarif s vyšší cenou elektřiny
- Tarif T2 znamená noční tarif s nižší cenou elektřiny
- Rozdíl mezi T1 a T2 umožňuje snížit náklady optimalizací spotřeby podle času
Co znamenají označení T1 a T2 na elektroměru
Označení T1 a T2 na dvoutarifním elektroměru informují o odběru elektřiny v různých časových pásmech a přímo ovlivňují cenu elektřiny, kterou zaplatíte. Správné čtení a pochopení těchto tarifů pomáhá efektivně využívat noční proud a optimalizovat výdaje za elektřinu.

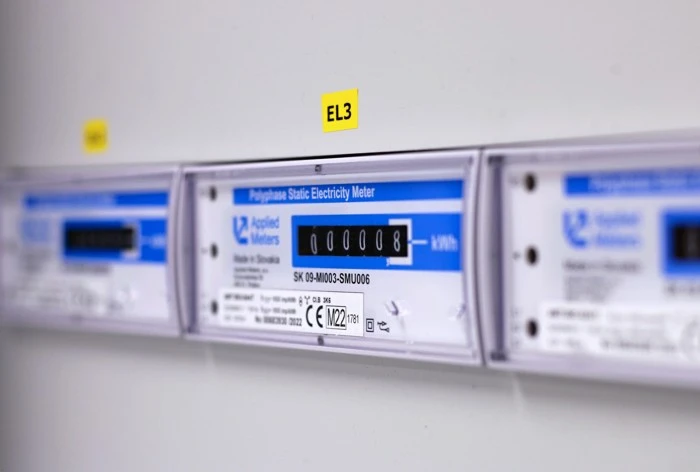

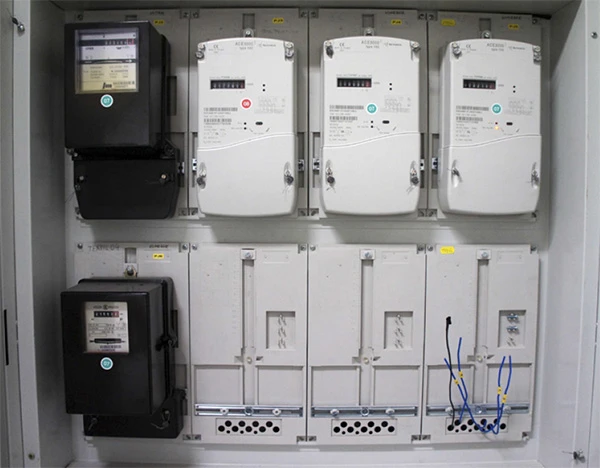

Péče, ochrana a umístění elektroměru a elektroměrového rozváděče
Elektroměr musí být umístěn v suchém a větraném prostoru, kde teplota okolí nepřekročí přibližně 40 °C. Správné umístění zajišťuje elektroměrový rozváděč typu PER, který chrání zařízení před vlhkostí, prachem a mechanickým poškozením. Takový rozváděč také umožňuje bezpečné připojení hlavního jističe a měřicích transformátorů podle schématu zapojení elektroměru.
Při péči o elektroměr je klíčové zajistit, aby plomba nebyla porušena, protože chrání elektroměr před neoprávněnou manipulací. Bezpečnostní zásady při zapojení elektroměru vyžadují odbornou montáž, aby se předešlo zkratům a přetížením.
- Elektroměrový rozváděč zajišťuje ochranu proti vlhkosti a prachu
- Plomba zabraňuje neoprávněné manipulaci s elektroměrem
- Teplota okolí nesmí překročit cca 40 °C
- Připojení musí odpovídat platnému schématu zapojení elektroměru
Jak funguje elektroměr a jak se zapojuje do elektrické sítě
Elektroměr měří spotřebu elektřiny buď jako dvoutarifní, nebo impulsní zařízení, které se zapojuje přes hlavní jistič a měřicí transformátory v rozváděči. Správné zapojení je nezbytné pro přesné měření a bezpečný provoz celé elektrické instalace.
Komunikace impulsních elektroměrů a dálkový odečet
Impulsní elektroměr generuje impulsy úměrné skutečné spotřebě elektřiny, které představují diskrétní signály zaznamenávající průběh odběru energie. Tyto impulsy lze přes elektroměrový rozváděč a měřicí transformátor připojit k elektronickým zařízením, což umožňuje dálkový odečet bez nutnosti fyzické kontroly elektroměru. Dálkový odečet přenáší data do počítačových systémů distributorů i uživatelů, čímž zjednodušuje sledování spotřeby a přesnější vyúčtování, zejména u dvoutarifních elektroměrů s tarify T1 a T2. Schéma zapojení elektroměru proto musí respektovat správné umístění hlavního jističe a rozhraní pro impulsní výstup. Výhodou je nejen přesnější monitoring, ale i možnost vzdálené kontroly bez narušení elektrického rozvodu.
Jak správně odečítat hodnoty z digitálního elektroměru
Digitální impulsní elektroměr zobrazuje spotřebu v kWh, přičemž impulsy odpovídají konkrétním energetickým jednotkám. Pro správný odečet se doporučuje sledovat celkový počet impulzů a porovnat je s aktuálním zobrazením na displeji elektroměru, což zajistí přesné zaznamenání skutečné spotřeby bez chyb způsobených manuálním čtením.
Časté dotazy a odpovědi k elektroměrům, zapojení a funkci
Otázka: Jak zapojit jednofázový elektroměr správně?
Připojte fázový vodič na svorku L a nulový vodič na svorku N podle platného schématu zapojení elektroměru. Před elektroměrem musí být hlavní jistič s vypínací schopností minimálně 10 kA, který chrání obvod a zajišťuje bezpečnost.
Otázka: Co znamenají označení T1 a T2 na elektroměru?
Tarif T1 označuje denní sazbu elektřiny, tarif T2 noční sazbu, kdy je elektřina levnější. Tyto tarify ovlivňují cenu elektřiny a jsou evidovány na dvoutarifních elektroměrech.
Otázka: Jak číst hodnoty z digitálního elektroměru?
Na displeji digitálního elektroměru se zobrazuje spotřeba v kWh, u dvoutarifních modelů jsou hodnoty rozděleny na T1 a T2 pro přesnou kontrolu spotřeby podle tarifů.
Otázka: Jaký je rozdíl mezi přímým a nepřímým zapojením elektroměru?
Přímé zapojení vede proud přímo elektroměrem, vhodné do 63 A. Nepřímé zapojení využívá měřicí transformátory pro vyšší proudy nad tuto hodnotu.
Otázka: Jaká je role hlavního jističe před elektroměrem?
Hlavní jistič chrání elektrickou instalaci před přetížením a zkraty, jeho parametry musí odpovídat soudobému příkonu a mít vypínací schopnost nejméně 10 kA.
Otázka: Kde by měl být elektroměr umístěn?
Elektroměr umístěte v suchém, větraném prostoru s teplotou do 40 °C, chráněném proti vlhkosti a prachu, ideálně v elektroměrovém rozváděči.
Otázka: Jak probíhá montáž elektroměru?
Montáž elektroměru provádí kvalifikovaný elektrikář podle schématu zapojení elektroměru a platných norem, zpravidla na rozhraní mezi distributorem a odběratelem.
Otázka: Co je sazbový spínač a jak funguje?
Sazbový spínač přepíná mezi tarify T1 a T2 podle nastaveného časového programu, je jištěn jističem 2 A a napájen z fáze L1 elektroměru.
Otázka: Jak se provádí dálkový odečet impulsních elektroměrů?
Impulsní elektroměry generují elektrické impulsy úměrné spotřebě, které jsou přenášeny do dálkového odečtu pro automatizované vyhodnocení dat.
Otázka: Jaké jsou nejčastější chyby při zapojení elektroměru?
Častá chyba je nesprávný sled fází, použití nevhodného hlavního jističe a špatné propojení nulového vodiče, což ohrožuje bezpečnost a přesnost měření.
Otázka: Jak zjistit, zda je elektroměr správně zapojený?
Zkontrolujte správné připojení vodičů podle schématu, funkčnost jističe a konzultujte výsledky měření s distributorem elektřiny.
Otázka: Kolik stojí montáž elektroměru u distributora?
Cena montáže se pohybuje od 1 000 do 3 000 Kč v závislosti na typu elektroměru a rozsahu prací provedených distributorem.
Otázka: Jak funguje elektroměrový rozváděč pro fotovoltaiku?
Elektroměrový rozváděč integruje měření spotřeby a výroby elektřiny z fotovoltaiky, umožňuje řízení výkonu a evidenci přebytků.
Otázka: Jaké jsou připojovací podmínky ČEZ pro elektroměry?
ČEZ požaduje dodržení bezpečnostních norem, správné umístění elektroměru a použití jističů s odpovídajícími parametry dle ČSN.
Otázka: Jak správně odečítat hodnoty z dvoutarifního elektroměru?
Odečítejte zvlášť hodnoty na displeji pro tarify T1 a T2, což umožňuje přesné vyúčtování podle aktuálních sazeb distributora.
