Charakteristiky jističů a jejich vypínací vlastnosti určují, jak spolehlivě ochrání elektroinstalaci před přetížením a zkratem. Porozumění typům jističů a správnému výběru jmenovitého proudu je klíčové pro zajištění selektivity a bezpečnosti elektrických zařízení.
Nejpodstatnější body
- Jističe mají hlavní vypínací charakteristiky označené písmeny B, C, D, K a Z s různými spouštěcími proudy.
- Charakteristika B vybaví při proudu 3-5× jmenovitého proudu (In), C při 5-10× In a D při 10-20× In.
- Jističe pro domácnosti běžně mají jmenovitý proud 10 A pro světelné obvody a 16 A pro zásuvky s vodiči 1,5 a 2,5 mm².
- Vypínací schopnost jističů je typicky 6 kA pro domácnosti a 10 kA a více pro průmysl.
- Revize elektroinstalace se doporučuje provádět každých 5 let, kontrola chráničů měsíčně tlačítkem TEST.
Hlavní typy vypínacích charakteristik jističů a jejich význam
Vypínací charakteristika jističe určuje, při jakém násobku jmenovitého proudu (In) dojde k vypnutí obvodu. Nejčastější typy jsou B, C, D, K a Z, které se liší hodnotami vypínacího proudu a vhodností pro konkrétní aplikace. Charakteristika B vypíná při 3-5× In a hodí se pro domácí elektroinstalace s běžnými spotřebiči. Charakteristika C reaguje při 5-10× In a používá se v průmyslových aplikacích s většími indukčními zátěžemi. Charakteristika D nabízí vypínání při 10-20× In a je vhodná pro zařízení s vysokými spouštěcími proudy, například motory nebo transformátory. Charakteristika Z, která vypíná při 2-3× In, se používá pro citlivé elektronické obvody.
Tyto typy jističů s různými charakteristikami zajišťují selektivitu jističů a bezpečnost elektroinstalace tím, že odpovídají specifickým požadavkům na vypínací proud a rychlost reakce, přičemž elektromagnetická spoušť reguluje rychlé vypnutí při zkratových proudech.
| Charakteristika | Vypínací proud (násobek In) | Typické použití |
|---|---|---|
| B | 3-5× | Domácí elektroinstalace |
| C | 5-10× | Průmyslové aplikace |
| D | 10-20× | Motory, transformátory |
| Z | 2-3× | Citlivé elektronické obvody |
Jak se liší charakteristiky jističů typů B, C a D
Charakteristika B je vhodná pro ochranu před přetížením běžných spotřebičů, zatímco C a D jsou navrženy pro vyšší spouštěcí proudy indukčních zařízení. Jistič s charakteristikou D se používá místo B zejména tam, kde jsou časté náběhové proudy, aby nedocházelo k nežádoucímu vypnutí. Porozumění těmto rozdílům je klíčové pro správný výběr jističe a bezpečnou revizi elektroinstalace.
Vypínací proudy, doby a časové charakteristiky jističů
Vypínací charakteristiky jističů určují, jak a kdy jistič reaguje na přetížení nebo zkrat v elektrickém obvodu. Jejich správné pochopení pomáhá zajistit optimální ochranu a bezpečnost elektroinstalace. Následuje detailní popis hlavních vypínacích charakteristik.
Elektromagnetická spoušť
Elektromagnetická spoušť jističů typů B, C a D vybaví jistič do 0,1 sekundy při dosažení proudu, který je násobkem jmenovitého proudu (In). Typ B reaguje při 3-5× In, typ C při 5-10× In a typ D až při 10-20× In. Tento rychlý zásah chrání před zkratem a náhlými proudovými špičkami.
Tepelná ochrana a časová prodleva
Tepelná ochrana jističe reaguje na přetížení v rozmezí 1,13 až 1,45× In. Díky časové prodlevě umožňuje krátkodobé zvýšení proudu bez vypnutí, což je nezbytné pro provoz spotřebičů s rozběhovým proudem. Prodleva zabraňuje zbytečným výpadkům při běžném zatížení.
Doporučená selektivita ochrany
Pro správnou selektivitu je vhodné, aby nadřazený jistič měl jmenovitý proud 1,6 až 2× větší než podřazený. Navíc by měl mít delší dobu vypnutí, což umožňuje postupné vybavení jističů a minimalizuje výpadky celého obvodu.
- Určete jmenovitý proud (In) podřazeného jističe
- Vyberte nadřazený jistič s 1,6-2× vyšším In
- Zkontrolujte, že nadřazený jistič má delší vypínací dobu než podřazený
Tip: Při revizi elektroinstalace vždy ověřte, zda vypínací charakteristiky jističů odpovídají požadavkům daného obvodu a zajišťují adekvátní ochranu.

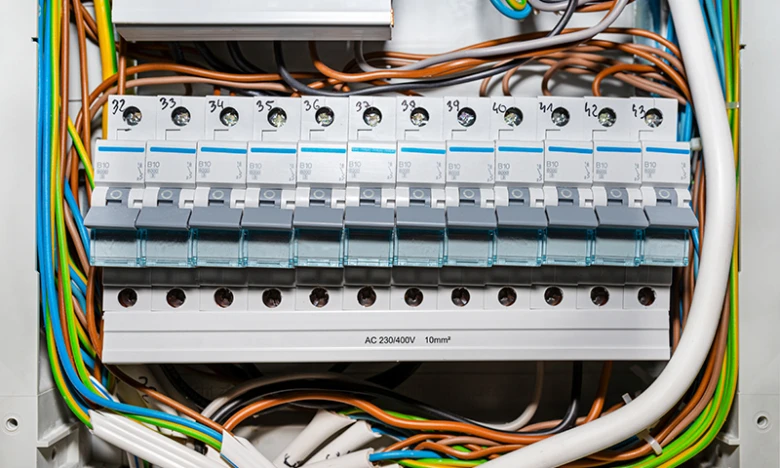

Konstrukční parametry a typy jističů v praxi
Jističe se vyrábějí s různými jmenovitými proudy, které se pohybují od 2 A do 40 A. Tento parametr určuje maximální proud, při kterém jistič bezpečně pracuje bez vypnutí. Pro správný výběr je nutné znát jmenovitý proud jističe, který odpovídá plánované zátěži elektrického obvodu. Počet pólů jističe může být jedno až čtyřpólový, což umožňuje použití v jednofázových i třífázových instalacích.
Šířka jističe bývá standardně 13 mm u jednopólových a 18 mm u vícepólových typů, což usnadňuje montáž do rozvaděče. Elektrická životnost jističe dosahuje až 10 000 cyklů zapnutí a vypnutí, což zaručuje dlouhodobou spolehlivost zařízení při revizi elektroinstalace. Typy jističů se liší také vypínací charakteristikou, která ovlivňuje jejich ochranné vlastnosti, konkrétně citlivost na přetížení a zkrat.
| Parametr | Rozsah / Hodnota | Komentář |
|---|---|---|
| Jmenovitý proud | 2 A – 40 A | Určuje maximální proud |
| Počet pólů | 1 až 4 | Jedno až čtyřpólové varianty |
| Šířka jističe | 13 mm / 18 mm | Závisí na počtu pólů |
| Elektrická životnost | Až 10 000 cyklů | Životnost při běžném provozu |
Jaké jsou hlavní typy jističů a jejich charakteristiky
Typy jističů se rozlišují podle vypínací charakteristiky, která zahrnuje elektromagnetickou spoušť a tepelnou ochranu jističů. Ta ovlivňuje selektivitu jističů a tím i bezpečnost elektroinstalace. Správný výběr jističe podle jeho parametrů minimalizuje riziko nežádoucího vypnutí a zvyšuje ochranu elektrických obvodů.
Výběr jističe podle charakteristiky a aplikace
Pro správný výběr jističe je klíčové znát jeho vypínací charakteristiku, která určuje citlivost na náběhové proudy a tím zajišťuje bezpečnost elektroinstalace. V domácích podmínkách se nejčastěji používá charakteristika B, která spolehlivě chrání obytné prostory i kanceláře s běžnou spotřebou elektřiny a nižšími náběhovými proudy. Tento typ jističe odpovídá jmenovitým proudům od 6 A do 63 A a je vybaven elektromagnetickou spouští pro rychlou reakci na zkrat.
Charakteristika C je vhodná pro zařízení s vyšším náběhovým proudem, například některé domácí spotřebiče nebo osvětlení s transformátory, kde může krátkodobě docházet k výraznému nárůstu proudu. V průmyslových aplikacích se často uplatní charakteristika D, která je navržena pro motory a transformátory s výrazně vyšším náběhem, a zabraňuje tak nežádoucímu vypínání při startu těchto zařízení.
Praktické tipy pro výběr správného jističe podle vypínacích charakteristik
- Zvolte charakteristiku B pro běžné domácí elektroinstalace bez výrazných náběhových proudů
- Použijte charakteristiku C tam, kde jsou přístroje s vyšším startovacím proudem
- Vyberte charakteristiku D pro průmyslové motory nebo transformátory s velkým náběhem
- Pamatujte, že správný výběr podporuje selektivitu jističů a snižuje riziko výpadků
- Při revizi elektroinstalace ověřte, zda jsou použité jističe odpovídající charakteristiky a jmenovitého proudu
Nejčastější chybou při výběru jističe je podcenění náběhových proudů, což vede k neoprávněnému vypnutí jističe a zbytečným výpadkům. Pro domácí instalace je proto nejvhodnější začít u charakteristiky B a zvážit přechod na C pouze u specifických zařízení.
Vliv okolních podmínek a speciální aplikace jističů
Vypínací charakteristika jističe a jeho funkčnost se výrazně ovlivňují okolními podmínkami a specifickými aplikacemi. Teplota okolí mění hodnotu vypínacího proudu, což je třeba brát v potaz při dimenzování a montáži jističů. Pro DC aplikace, zejména v oblasti elektromobility, platí speciální normy a konstrukční požadavky, které zajišťují bezpečné přerušení stejnosměrného proudu.
Vliv teploty okolí na vypínací vlastnosti
Teplota okolí má přímý vliv na jmenovitý vypínací proud jističe. Obecně platí korekce ±10 % vypínacího proudu při změně teploty o 10 °C. Vyšší teplota snižuje schopnost jističe spolehlivě vypnout obvod, což může ovlivnit selektivitu jističů a bezpečnost elektroinstalace. Proto se při revizi elektroinstalace doporučuje zohlednit okolní teplotu podle výrobních dat.
Speciální jističe pro DC aplikace
DC jističe určené pro elektromobilitu a průmyslové zdroje mají speciální konstrukci, která zaručuje bezpečné přerušení stejnosměrného proudu. Tyto jističe splňují přísné normy a často využívají elektromagnetickou spoušť s upravenou vypínací charakteristikou. Díky tomu jsou schopné spolehlivě odpojit obvod i při konstantním DC proudu, což běžné jističe neumí.
Koordinace, selektivita a bezpečnostní aspekty jističů
Koordinace a selektivita jističů jsou klíčové pro bezpečnost elektroinstalace a spolehlivou ochranu elektrických obvodů. Správné nastavení vypínacích charakteristik jističů minimalizuje riziko nežádoucího vypnutí a zajišťuje efektivní ochranu před přetížením a zkratem.
Rozdíl mezi jističem a vypínačem
Jistič slouží k automatické ochraně elektrických obvodů před přetížením a zkratem díky elektromagnetické spoušti a tepelné ochraně. Naproti tomu vypínač umožňuje pouze manuální přerušení obvodu bez ochranné funkce. Zatímco vypínač je jednoduchý ovládací prvek, jistič dokáže reagovat na zkratové proudy a vypnout obvod, aby zabránil poškození elektroinstalace.
Princip selektivity a koordinace jističů
Selektivita ochrany znamená, že nadřazený jistič má jmenovitý proud In zhruba 1,6 až 2× větší než podřazený jistič a zároveň delší dobu vypnutí. Tento rozdíl umožňuje, aby při poruše vypnul pouze podřazený jistič, čímž se minimalizuje rozsah výpadku a zvýší bezpečnost celé elektroinstalace. Koordinace jističů podle těchto pravidel je nezbytná při revizi elektroinstalace a plánování ochrany.
Kontrola, revize a správná údržba jističů
Kontrola a pravidelná údržba jističů jsou klíčové pro bezpečný provoz elektroinstalace. Správné testování a revize zajistí funkčnost vypínací charakteristiky jističe a pomohou předejít poruchám či nehodám.
Doporučené intervaly revizí
Revize elektroinstalace by měla probíhat minimálně každých 5 let, aby byla zajištěna bezpečnost a správná funkce zařízení. V pronajímaných nebo komerčních prostorách je vhodné provádět revize častěji kvůli vyšší zátěži a odpovědnosti provozovatele. Pravidelná revize ověřuje také správný jmenovitý proud jističe a selektivitu jističů v rámci celého systému.
Metody testování funkce jističů
Testování jističů a proudových chráničů provádějte alespoň 1× měsíčně stiskem tlačítka TEST, které simuluje závadu a aktivuje elektromagnetickou spoušť. Tím se ověřuje správná vypínací charakteristika jističe v reálném provozu. Kompletní testování funkce jističů by měli provádět kvalifikovaní elektrotechnici, kteří zkontrolují i elektromagnetickou a tepelnou ochranu jističů.
Pravidelná revize elektroinstalace a správné testování jističů jsou nezbytné kroky pro udržení bezpečnosti vašeho domova nebo provozovny. Dbáte-li na doporučené intervaly a metody, snížíte riziko elektrických závad a zajistíte spolehlivou ochranu před přetížením či zkratem.
Časté dotazy
Jaké jsou hlavní typy vypínacích charakteristik jističů?
Charakteristiky B, C, D, K a Z s vypínacími proudy od 2 do 20násobku jmenovitého proudu (In).
Co znamená charakteristika jističe typu B 16 A?
Jistič typu B vybaví při proudu 3-5× 16 A, vhodný pro světelné obvody a zásuvky s vodiči 1,5 a 2,5 mm².
Jaký je rozdíl mezi jističem a vypínačem?
Jistič chrání před přetížením a zkratem, vypínač pouze manuálně přerušuje obvod bez ochrany.
Jak často se doporučuje revize elektroinstalace v domácnostech?
Minimálně každých 5 let, v pronajímaných prostorách častěji.
Jak se testuje funkce proudových chráničů?
Pravidelným stiskem tlačítka TEST alespoň jednou měsíčně.
Jak ovlivňuje teplota okolí vypínací vlastnosti jističů?
Teplota okolí mění vypínací proud s korekcí obvykle ±10 % při změně o 10 °C.
Kdy je vhodné použít jistič s charakteristikou D?
Pro průmyslové motory a transformátory s vysokými náběhovými proudy, 10-20× In.
Jaké jsou jmenovité proudy jističů používané v domácnostech?
Obvykle 10 A pro světelné obvody a 16 A pro zásuvkové obvody s vodiči 1,5 a 2,5 mm².
Co je selektivita jističů a proč je důležitá?
Selektivita znamená, že nadřazený jistič má In 1,6-2× větší a delší dobu vypnutí než podřazený, aby se zabránilo nežádoucím vypnutím.
Jaké jsou speciální jističe pro DC aplikace?
Jističe pro DC mají speciální konstrukci pro bezpečné přerušení stejnosměrného proudu, například v elektromobilitě.
Jaký je rozsah vypínacích proudů pro charakteristiku jističe typu C?
Charakteristika C má vypínací proud v rozsahu 5 až 10násobku jmenovitého proudu, což ji činí vhodnou pro obvody s mírnými náběhovými proudy.
Jak se liší doba zpoždění vypnutí mezi jističem typu B a typu D?
Jistič typu B vypíná během 0,015 až 0,04 sekundy při 3 až 5násobku jmenovitého proudu, zatímco typ D může mít zpoždění až 0,1 sekundy při 10 až 20násobku proudu.
Jaký vliv má vlhkost prostředí na vypínací vlastnosti jističů?
Vlhkost může ovlivnit izolační vlastnosti a snížit vypínací schopnost jističů, proto se doporučuje instalovat je v prostředí s relativní vlhkostí do 95 %.
Jaká je role tepelného a elektromagnetického vypínacího mechanismu v jističích?
Tepelný mechanismus reaguje na dlouhodobé přetížení během sekund až minut, zatímco elektromagnetický mechanismus vypíná okamžitě při zkratovém proudu.
Jaká je doporučená selektivita mezi hlavním jističem a podružnými jističemi?
Doporučuje se, aby hlavní jistič měl vypínací proud alespoň o 25 % vyšší než podružné jističe, což umožňuje selektivní vypnutí bez ovlivnění celého rozvodu.
