Zapojení světla nebo lustru s různým počtem drátů vyžaduje přesné rozpoznání fázového vodiče a správné použití lustrových či izolačních svorek. Nesprávné propojení může vést k poruchám nebo bezpečnostním rizikům, proto je nutné postupovat krok za krokem podle ověřených schémat. Naučíte se, jak bezpečně a efektivně připojit světelný zdroj bez zbytečných komplikací.
📋 Shrnutí v bodech

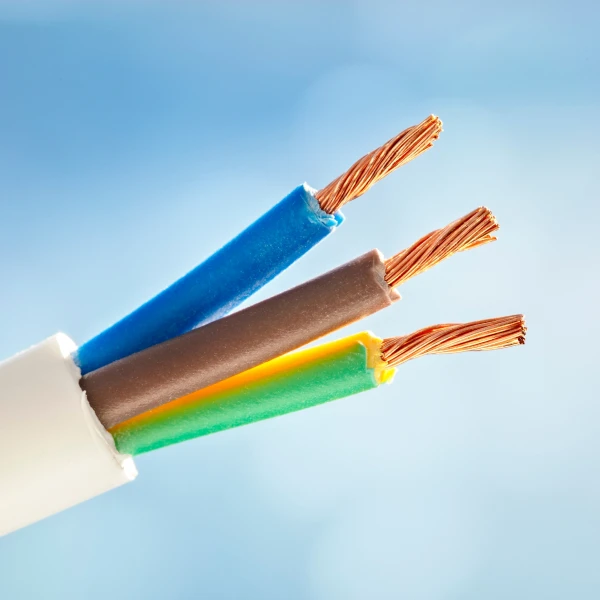

- Světlo se nejčastěji zapojuje se 2 nebo 3 vodiči: fáze (hnědý/černý), nulový (modrý) a ochranný (žlutozelený).
- Před zapojením vždy vypněte jistič a ověřte nulový stav zkoušečkou, aby nedošlo k úrazu elektrickým proudem.
- Odizolování vodičů by mělo být 8-10 mm podle typu svorky, aby byly spoje bezpečné a pevné.
- Svítidla třídy II nepotřebují ochranný vodič, což je vhodné u starších rozvodů bez zemnění.
- Při zapojení lustru s více vodiči je vhodné použít svorkovnice typu WAGO nebo lustrové svorky, které zajišťují bezpečný kontakt.
Jak zapojit světlo s dvěma vodiči
Jak zapojit světlo se dvěma vodiči
Zapojení světla se dvěma vodiči znamená připojit fázový vodič na svorku označenou „L“ a nulový vodič na svorku „N“. Ochranný vodič většinou chybí, proto je nutné jeho konec bezpečně zaizolovat izolační svorkou. Tento postup platí i při zapojení lustru, pokud máte k dispozici pouze dva vodiče.
Postup zapojení světla a lustru s dvěma vodiči krok za krokem:
- Odpojení napájení – vždy vypněte elektrický obvod v rozvaděči, na kterém budete pracovat.
- Identifikace vodičů – hnědý nebo černý vodič je fázový, modrý je nulový; pokud je přítomen ochranný vodič (zelenožlutý), izolujte jej.
- Připojení fázového vodiče – zapojte fázový vodič na svorku „L“ lustrové svorky.
- Připojení nulového vodiče – připojte nulový vodič na svorku „N“ lustrové svorky.
- Izolace ochranného vodiče – pokud ochranný vodič chybí nebo není určen pro připojení, zaizolujte jej izolační svorkou a uložte bezpečně mimo kontakt s kovovými částmi.
Tip: Na co si dát pozor – často se zaměňuje fázový vodič s nulovým, což vede k nebezpečné situaci. Pro správné zapojení světla se dvěma vodiči vždy ověřte pomocí zkoušečky, který vodič je fáze.
Tento způsob zapojení se hodí u jednoduchých světelných zdrojů bez připojení ochranného vodiče. Pro instalace s vyššími nároky na bezpečnost je nutné připojit i ochranný vodič, proto tento postup nevyužívejte v prostorách s vlhkostí či kovovými kryty bez izolace.
Jak správně připojit lustr se třemi vodiči
Lustr se třemi vodiči vyžaduje přesné a bezpečné zapojení podle barevného značení a funkcí vodičů, aby byla zachována bezpečnost elektroinstalace a správná funkce osvětlení. Fázový vodič (obvykle hnědý nebo černý) připojte na svorku označenou „L“, která slouží k přívodu elektrického proudu. Nulový vodič (modrý) se připojuje na svorku „N“, zajišťující návrat proudu do rozvodu. Ochranný vodič (žlutozelený) je určen k uzemnění a musí být pevně připojen k kovové konstrukci lustru nebo k ochrannému vodiči ve stropní elektroinstalaci, aby se minimalizovalo riziko úrazu elektrickým proudem při poruše.
Pro spojení vodičů doporučuji použít svorkovnice typu WAGO nebo lustrové svorky („čokoláda“), které zajišťují pevné, bezpečné a trvanlivé spoje bez potřeby pájení. Izolační svorky musí zakrývat všechny vodivé části vodičů, aby se zabránilo nechtěnému dotyku. Odizolování vodičů by mělo být 8-10 mm podle typu svorky (8 mm u šroubových svorek, 10 mm u WAGO). Častou chybou je nedostatečné nebo chybějící uzemnění kovové části lustru, což výrazně zvyšuje riziko úrazu elektrickým proudem.

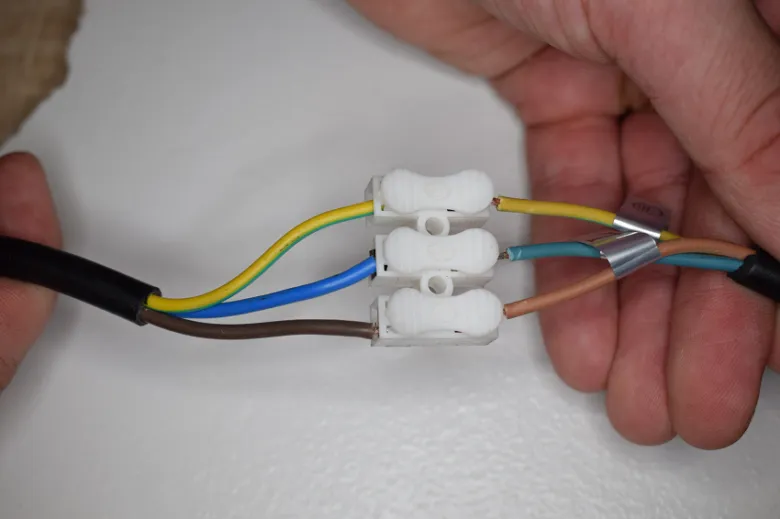

Návod na zapojení lustru se třemi dráty
- Připojte fázový vodič (hnědý/černý) na svorku „L“ lustrové svorky
- Zapojte nulový vodič (modrý) na svorku „N“
- Připojte ochranný vodič (žlutozelený) k kovové konstrukci lustru nebo k ochrannému vodiči ve stropě
- Použijte svorkovnice typu WAGO nebo lustrové svorky pro bezpečné a pevné spojení vodičů
Tento postup platí i v běžných elektroinstalacích panelových domů, kde jsou vodiče barevně označené podle současných norem. V případě starších rozvodů s nejasným nebo chybějícím barevným značením doporučuji před zapojením ověřit funkci vodičů zkoušečkou napětí. Pokud je ochranný vodič zcela chybějící, je vhodné použít svítidlo třídy II, které uzemnění nevyžaduje.
Tip: Při zapojování lustru nikdy nespojujte vodiče přímo k sobě bez použití svorkovnice, protože to může vést k přehřívání a blikání světla. Svorkovnice WAGO zajistí trvalý kontakt a výrazně snižují riziko poruchy.
Pro koho se tento postup hodí: pro elektroinstalace s běžným třížilovým kabelem a standardním barevným značením vodičů. Pro starší nebo nestandardní rozvody bez ochranného vodiče doporučuji konzultaci s elektrikářem nebo použití svítidel třídy II.
Více podrobných informací a schémat zapojení najdete v oficiálním zdroji: dTest.
Bezpečnostní pravidla a správné materiály pro zapojení světla a lustru
Při zapojení světla nebo lustru je klíčové dodržet základní bezpečnostní pravidla a použít vhodné materiály pro spojování vodičů. Správný postup chrání nejen před úrazem elektrickým proudem, ale také zajišťuje dlouhodobou spolehlivost instalace.
Jak bezpečně vypnout přívod elektřiny před zapojením světla

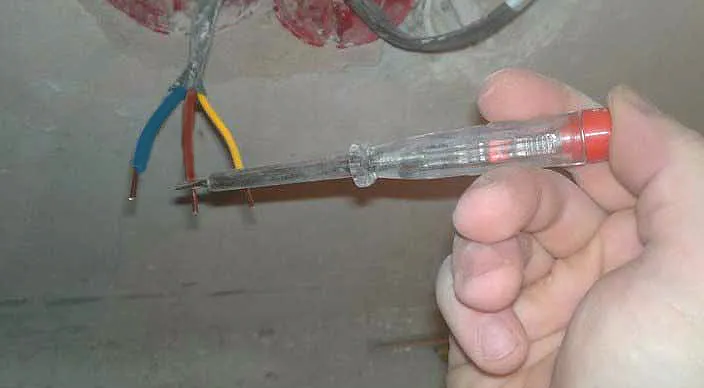

Než začnete se zapojením světla či lustru, vždy vypněte jistič, který napájí příslušný elektrický okruh. Tento krok je nezbytný pro eliminaci rizika úrazu elektrickým proudem. Po vypnutí jističe doporučuji ověřit nulový stav pomocí zkoušečky napětí – ta bezpečně potvrdí, že ve vodičích není žádné napětí. Bezpečnostní pravidla vyžadují, aby přívod elektřiny byl kompletně odpojený, což platí bez ohledu na počet drátů – zda se jedná o fázový vodič, nulový vodič nebo ochranný vodič. Tento postup patří k základním zásadám bezpečného zapojení světla a vypínače s různým počtem vodičů.

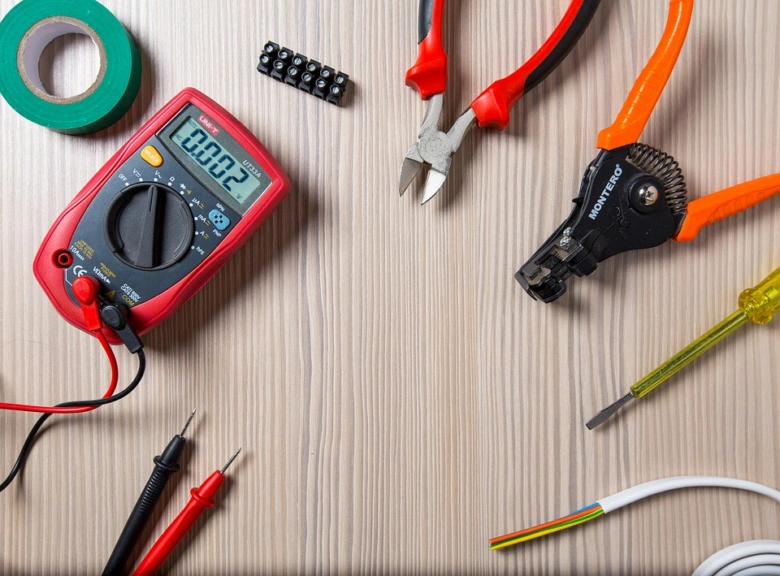

Správné materiály a nástroje pro spoje vodičů
Pro pevné a bezpečné spoje vodičů používejte izolační svorky nebo svorkovnice WAGO, které zajistí kvalitní elektrický kontakt i izolaci spojů. Lustrové svorky jsou vhodné zejména pro připojení lustru, kde se často zapojují tři vodiče – fázový, nulový a ochranný. Odizolování vodičů by mělo být přesné, v rozsahu 8-10 mm, aby nedošlo k poškození vodiče nebo vzniku špatného spoje. Nevhodné je příliš krátké odizolování, které zvyšuje riziko volného kontaktu, stejně tak jako příliš dlouhé odizolování, jež může vést k nechtěnému dotyku vodičů mezi sebou. Tipy na bezpečné zapojení světel s různým počtem drátů zahrnují také kontrolu, že spoj je pevný a vodiče nejsou v napětí či mechanickém tahu.
Odborná rada: Při zapojení lustru s více dráty je častou chybou smíchat fázový vodič s nulovým, což může vést k poruše světla nebo bezpečnostním rizikům. Pro správné propojení kabelů lustru a stropního světla vždy pečlivě rozlište barvy vodičů a použijte vhodné svorky.
Zapojení světla a lustru v různých typech domácností
Paneláková elektroinstalace obvykle využívá dvouvodičové zapojení, tedy fázový vodič a nulový vodič, často bez ochranného vodiče. Tento způsob vyžaduje pečlivé použití lustrových a izolačních svorek, protože chybí uzemnění, které v rodinných domech zvyšuje bezpečnost. V rodinných domech se standardně používá třívodičové zapojení, zahrnující navíc ochranný vodič, což umožňuje bezpečnější instalaci a připojení světel s kovovým krytem.

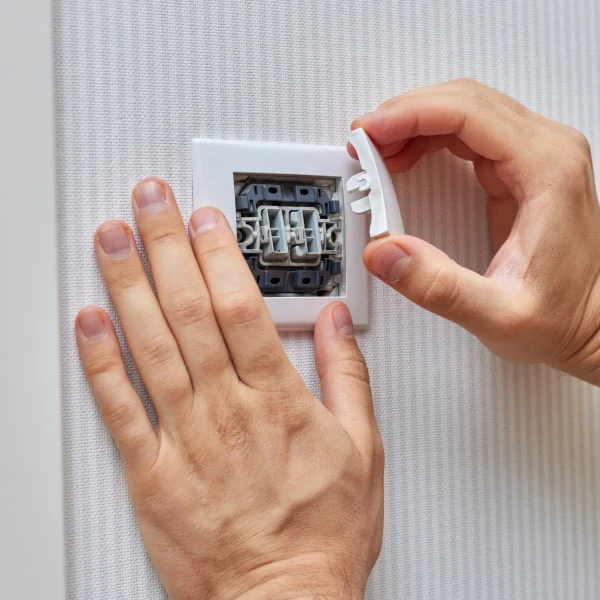

Návod na zapojení světla v paneláku s různým počtem vodičů zahrnuje rozpoznání fázového a nulového vodiče, správné spojení v lustrových svorkách a použití izolačních svorek pro bezpečné ukončení. Pro správné zapojení světla a vypínače s různým počtem vodičů je třeba vždy ověřit, zda je k dispozici ochranný vodič, a podle toho zvolit postup.
| Typ domácnosti | Počet vodičů | Bezpečnostní prvek | Poznámka |
|---|---|---|---|
| Panelák | 2 | Bez ochranného vodiče | Nutné pečlivé izolování spojů |
| Rodinný dům | 3 | Ochranný vodič | Možnost uzemnění kovových částí |
| Panelák s úpravou | 3 | Někdy přítomen | Vyžaduje kontrolu před zapojením |
Tip: Častá chyba je zaměnění nulového a ochranného vodiče, což může ohrozit bezpečnost elektroinstalace. Pro uživatele v panelácích bez ochranného vodiče doporučuji pečlivě používat izolační svorky a nikdy nepodceňovat kontrolu zapojení před zapnutím světla.

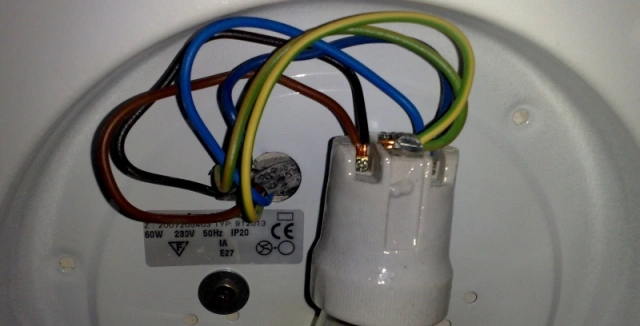

Zapojení světla a lustru s více než třemi vodiči
Zapojení světla a lustru s více než třemi vodiči vyžaduje přesné rozpoznání funkcí jednotlivých drátů, protože často zahrnuje stmívače nebo ovládání více světelných okruhů. Správný postup a bezpečné spojení pomocí lustrových svorek či izolačních svorek je nezbytné k ochraně elektroinstalace i uživatele.
Jak identifikovat funkce vodičů u lustru s více než třemi dráty
Lustr s více než třemi vodiči zpravidla obsahuje fázový vodič, nulový vodič, ochranný vodič a přídavné vodiče pro stmívač nebo více světelných okruhů. Barevné značení vodičů pomáhá rozlišit základní funkce: modrá je nulák, hnědá nebo černá fáze, zelenožlutá zemnící vodič. Pro přídavné vodiče stmívače se může používat jiné barevné označení, proto je vhodné použít multimetr k ověření kontinuity a napětí. Doporučuji také konzultovat schéma od výrobce lustru nebo se obrátit na elektrikáře, pokud není značení jasné.
Doporučené postupy a pomoc odborníka při zapojení složitějších lustrových kabelů
- Příprava vodičů – očistěte konce drátů a odizolujte je přibližně na 10 mm.
- Použití lustrových svorek – spojte vodiče stejné funkce s lustrovými svorkami pro bezpečné a pevné spojení.
- Izolace spojů – překryjte spoje izolačními svorkami, aby nedošlo ke zkratům.
- Kontrola zapojení – ověřte správnost zapojení pomocí zkoušečky nebo multimetr.
- Konzultace s elektrikářem – při zapojení stmívače nebo více okruhů doporučuji odbornou kontrolu kvůli bezpečnosti a správné funkci.
Tip: Častou chybou je zaměnění vodičů stmívače, což může způsobit nesprávnou funkci nebo poškození zařízení. Pro koho se to hodí: tento postup je vhodný pro zkušenější uživatele s elektrotechnickým základem. Pro laiky je nezbytné využít služby kvalifikovaného elektrikáře.
Kontrola a revize zapojení po instalaci lustru
Po instalaci lustru je nezbytné provést důkladnou kontrolu všech spojů vodičů, aby bylo zajištěno správné a bezpečné zapojení světla. Spoje vodičů musí být pevné, bez zjevných mezer a správně izolované izolačními svorkami nebo svorkovnicemi WAGO, aby se zabránilo přehřívání a blikání světla. Revize elektroinstalace by měla respektovat platné ČSN normy a ideálně ji provádět kvalifikovaný elektrikář, který ověří správné barevné značení fázového (hnědý/černý), nulového (modrý) a ochranného vodiče (žlutozelený).
Jak provést funkční test světla
Po zapojení lustru nejprve vypněte jistič a pomocí zkoušečky napětí ověřte, že na vodičích není napětí. Poté zapněte jistič a aktivujte vypínač. Světlo musí svítit bez blikání, přerušování nebo jiskření ve spojích. Zkontrolujte pevnost utažení lustrových svorek a izolačních svorek, přičemž odizolování vodičů by mělo být 8-10 mm podle typu svorky (8 mm u šroubových, 10 mm u WAGO). Funkční test potvrzuje správné zapojení všech vodičů a správnou funkci jističe i vypínače.
Normy a doporučení pro revizi elektroinstalace
Revize elektroinstalace musí odpovídat ČSN 33 2000-4-41 a dalším platným normám, které vyžadují kontrolu pevnosti spojů vodičů, správné barevné značení a správné zapojení fázového, nulového a ochranného vodiče. Revize kvalifikovaným elektrikářem minimalizuje riziko elektrických poruch, zkratu a požáru. Spoje vodičů by měly být uloženy v krabici tak, aby se nedotýkaly kovových částí a byly chráněny před mechanickým poškozením. U starších instalací s nejednoznačným barevným značením je nutné přesné určení vodičů pomocí zkoušečky.
Tip: Nechte revizi elektroinstalace vždy provést kvalifikovaným elektrikářem, zvláště pokud nemáte jistotu, jak správně rozpoznat fázi, nulák a ochranný vodič v kabelu pro lustr. Častou chybou je nesprávné spojení vodičů, které může vést k nefunkčnosti světla nebo riziku úrazu elektrickým proudem. Dodržení bezpečnostních pravidel výrazně snižuje riziko požáru a poškození elektroinstalace.
Časté dotazy
Jak zapojit světlo se dvěma vodiči?
Připojte fázový vodič (hnědý nebo černý) na svorku L a nulový vodič (modrý) na svorku N; ochranný vodič pokud chybí, zaizolujte.
Jak rozpoznat fázi, nulák a zem v kabelu?
Fázový vodič je obvykle hnědý nebo černý, nulový modrý a ochranný vodič žlutozelený; starší rozvody mohou mít odlišné značení.
Co dělat, když chybí ochranný vodič u lustru?
Použijte svítidlo třídy II bez potřeby ochranného vodiče nebo nechte opravit elektroinstalaci elektrikářem.
Jak správně odizolovat vodiče před zapojením?
Odizolujte vodiče na 8-10 mm podle typu svorkovnice, aby bylo zajištěno pevné a bezpečné spojení.
Jak postupovat při zapojení lustru s více než třemi vodiči?
Identifikujte všechny vodiče, vypněte jistič, použijte svorkovnice a v případě nejasností kontaktujte kvalifikovaného elektrikáře.
Jak bezpečně ověřit, že je zapojení světla správné?
Po zapojení proveďte funkční test zapnutím jističe a zkouškou vypínače, sledujte případné blikání nebo jiskření.
Jaké materiály jsou vhodné pro spojování vodičů?
Používejte izolační svorky, svorkovnice typu WAGO a lustrové svorky pro pevné a bezpečné spoje.
Jaká jsou bezpečnostní pravidla při zapojení světla?
Před prací vypněte jistič, ověřte nulový stav zkoušečkou, používejte správné nástroje a materiály a nikdy nespojujte vodiče bez izolace.
Jak zapojit světlo v panelovém domě s nestandardním vedením?
Zjistěte počet vodičů a jejich funkce, často je to dvouvodičové zapojení bez ochranného vodiče; postupujte podle návodu pro 2 vodiče a případně konzultujte elektrikáře.
Kdy je potřeba revize elektroinstalace po instalaci lustru?
Doporučuje se revize kvalifikovaným elektrikářem minimálně jednou za 5 let, nebo po každé větší úpravě elektroinstalace.
Jak zapojit lustr se třemi dráty, pokud je k dispozici pouze dvouvodičová instalace?
Použijte svorkovnici pro spojení dvou vodičů lustru do jednoho vodiče v instalaci podle schématu, kde fáze a nulák zůstávají oddělené, a vždy ověřte správné zapojení pomocí testeru.
Jak správně použít svorkovnice při spojování vodičů u lustru s různým počtem drátů?
Použijte svorkovnici s minimálně třemi póly, kde každý vodič je pevně utažený, aby nedošlo k uvolnění, a dodržujte barevné značení vodičů podle normy.
