Správné zapojení elektrické zásuvky je klíčové pro bezpečnost i spolehlivost domácí elektroinstalace. Zvládnete-li správně připojit vodiče do svorek zásuvky podle platných norem, předejdete riziku zkratu nebo úrazu elektrickým proudem. Praktické rady a přesné postupy vám pomohou provést instalaci bezpečně a efektivně.
📌 To nejdůležitější
- Před zapojením zásuvky vždy vypněte jistič a ověřte nepřítomnost napětí pomocí spolehlivé zkoušečky.
- Standardní zásuvka 230 V má tři vodiče: fázový (hnědý/černý), nulový (modrý) a ochranný (zelenožlutý).
- Vodiče se odizolují na 10-14 mm a délka vodičů by měla být kolem 15 cm pro pohodlné připojení.
- Ochranný vodič musí být o 2-3 cm delší než ostatní, aby zajistil bezpečnost při vytržení kabelu.
- Po montáži zásuvky je nutné změřit spojitost, ochranu a polaritu, protože barva vodičů nemusí být vždy spolehlivá.
Bezpečnostní příprava před zapojením zásuvky
Bezpečnost před zapojením elektrické zásuvky je nezbytným prvním krokem pro správné a bezpečné provedení elektroinstalace. Před manipulací vždy vypněte jistič, který odpojí napájení v daném obvodu, a zajistěte jeho zablokování nebo označení, aby se předešlo náhodnému zapnutí během práce. Nepřítomnost napětí ověřte pomocí spolehlivé digitální zkoušečky napětí s funkcí měření polarity, nikoliv pouze šroubovákové zkoušečky, která neposkytuje dostatečnou jistotu.
Dodržujte tyto zásady bezpečnosti elektroinstalace:
- Vypněte jistič příslušný zásuvce a zajistěte jeho zablokování proti náhodnému zapnutí
- Ověřte nepřítomnost napětí na všech vodičích pomocí kvalitní digitální zkoušečky napětí s indikací polarity
- Pečlivě odizolujte vodiče na délku 10-14 mm podle typu zásuvky před připojením ke svorkám
- Zajistěte, aby vodiče nebyly poškozené, bez prasklin izolace a správně identifikované podle barevného kódu
Jak zapojit zásuvku bezpečně a správně
Při zapojování zásuvky s čtyřmi vodiči (fáze, nulák, ochranný vodič a případně další vodič pro přepínání) je bezpečnost zásadní kvůli nutnosti správného připojení ochranného vodiče (PE). Vodiče musí být připojeny přesně do odpovídajících svorek zásuvky podle jejich funkce a barvy: hnědý nebo černý vodič na fázi (L), modrý na nulák (N) a zelenožlutý na ochranný kolík (PE). Chyby při zapojování elektrické zásuvky, jako je záměna nuláku s fází nebo vynechání ochranného vodiče, mohou vést k riziku úrazu elektrickým proudem nebo poškození zařízení.
Tip: Pro práci v mokrých prostorách a venkovních instalacích používejte zásuvky s krytím minimálně IP44 a vždy ověřte správné uzemnění, aby byla zajištěna maximální bezpečnost uživatelů.
Identifikace a správné připojení vodičů v zásuvce 230 V
Správné zapojení elektrické zásuvky začíná přesnou identifikací vodičů podle jejich barev a připojením na odpovídající svorky zásuvky. Standardní zásuvka 230 V obsahuje tři hlavní vodiče, které musí být správně zapojeny pro zajištění bezpečnosti elektroinstalace a funkčnosti.
| Barva vodiče | Funkce vodiče | Připojení ke svorce zásuvky |
|---|---|---|
| Hnědá nebo černá | Fázový vodič | Levá svorka |
| Modrá | Nulový vodič | Pravá svorka |
| Zelenožlutá | Ochranný vodič | Ochranný kolík zásuvky |
Fázový vodič, který má barvu hnědou nebo černou, přivádí elektrický proud a připojuje se vždy na levou svorku zásuvky. Modrý nulový vodič slouží k návratu proudu a zapojuje se na pravou svorku. Ochranný vodič ve zelenožluté barvě se připojuje na ochranný kolík zásuvky a zajišťuje bezpečnost při případném zkratu.
Při zapojování vodičů je nutné správně odizolovat konce a pevně je připojit do svorek, aby nedošlo k volnému kontaktu. Měření polarity po zapojení pomůže ověřit správnost instalace. Podle doporučení odborníků z DTestu (https://www.dtest.cz/elektricke-zasuvky-bezpecnost-a-zapojeni) je dodržení barevného kódování a správného zapojení klíčové pro bezpečný provoz.
Jak správně zapojit zásuvky za sebou?
Při zapojení zásuvek za sebou v bytě se používá paralelní zapojení, kdy fázový vodič vede z jističe ke všem zásuvkám na větvi. Stejně se připojují nulový a ochranný vodič, což zajistí plynulý tok proudu a bezpečný provoz. Každá zásuvka musí být správně uzemněna podle barev vodičů a pevně připojena ke svorkám. Tento způsob zapojení minimalizuje riziko přetížení a umožňuje nezávislý provoz jednotlivých zásuvek.
Jak správně zapojit zásuvku s vypínačem?
Zapojení zásuvky s vypínačem vyžaduje vedení fázového vodiče přes vypínač, který umožňuje přerušení přívodu elektřiny. Fázový vodič se připojuje na vstup vypínače a výstupem na levou svorku zásuvky, zatímco nulový a ochranný vodič se připojují přímo na své svorky. Takto zapojený vypínač bezpečně ovládá zásuvku bez rizika zkratu. Správné odizolování a upevnění vodičů ve svorkách je nutností.
Jak zapojit zásuvku s 4 dráty?
Zásuvka s 4 vodiči obsahuje dva fázové vodiče (hnědý a černý), nulový modrý a ochranný zelenožlutý vodič. Oba fázové vodiče se připojují na odpovídající svorky zásuvky, nulový vodič na pravou svorku a ochranný na ochranný kolík. Tento typ zapojení je vhodný pro spotřebiče s vyšším výkonem, například v kuchyni nebo dílně. Dodržení správného pořadí a pevné uchycení vodičů ve svorkách je klíčové pro bezpečný provoz.
Více informací k tématu najdete v oficiálním zdroji: dTest.
Příprava vodičů a typy svorek pro zapojení zásuvky
Příprava vodičů je klíčovým krokem při zapojení elektrické zásuvky a zásadně ovlivňuje bezpečnost elektroinstalace. Vodiče je třeba odizolovat na délku 10-14 mm, což zajistí správný kontakt ve svorkách zásuvky. Celková délka vodičů by měla být přibližně 15 cm, aby bylo možné s nimi pohodlně manipulovat a zajistit pevné uchycení.

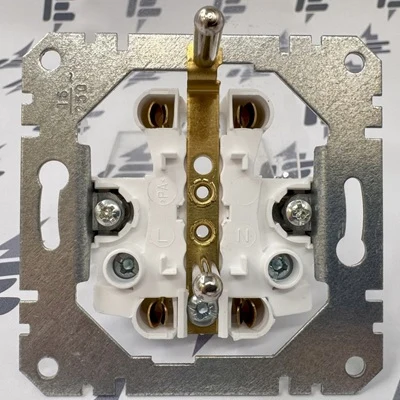

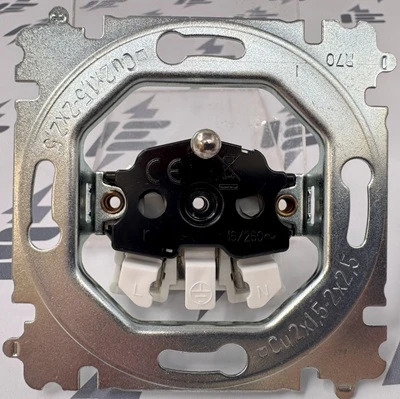

Zásuvky využívají dva hlavní typy svorek: šroubové a bezšroubové. Šroubové svorky jsou vhodné zejména pro hliníkové vodiče, protože umožňují pevné utažení a spolehlivý kontakt. Nevýhodou je potřeba správně dotáhnout šrouby, jinak hrozí špatný spoj a riziko přehřátí. Bezšroubové svorky jsou rychlejší na montáž a běžně se používají pro měděné vodiče, ale nejsou vhodné pro hliník.
Návod na zapojení zásuvky krok za krokem
- Odizolování vodičů – odstraňte izolaci na délku 10-14 mm bez poškození vodiče
- Zkrácení vodičů – připravte délku přibližně 15 cm pro snadnou manipulaci
- Volba svorky – zkontrolujte, zda zásuvka má šroubové svorky pro hliníkové vodiče, nebo bezšroubové pro měď
- Uchycení vodičů – pevně připevněte vodiče do svorek a u šroubových svorek důkladně utáhněte šrouby
- Kontrola polarity – změřte správné zapojení vodičů podle norem
Tip: Častá chyba při zapojování elektrické zásuvky je nedostatečné utažení šroubových svorek, což může vést k přehřátí a poruše elektroinstalace. Proto doporučuji věnovat dostatečnou pozornost pevnému dotažení a pravidelnému měření polarity.
Jak na zapojení zásuvky krok za krokem
Jak správně zapojit elektrickou zásuvku vyžaduje přesný postup, který zajistí bezpečnost elektroinstalace a správnou funkci. Následující návod na zapojení zásuvky krok za krokem popisuje jednotlivé fáze od vypnutí jističe až po testování.
Vypnutí jističe a ověření napětí
Nejdříve vypněte příslušný jistič v rozvaděči, který chrání daný obvod. Pomocí spolehlivé zkoušečky napětí ověřte, že na vodičích v zásuvce není žádné napětí. Tento krok je zásadní pro bezpečnost elektroinstalace a zabrání úrazu elektrickým proudem.
Odstranění krytu a příprava vodičů
Sundejte kryt zásuvky a odizolujte každý vodič na délku 10-14 mm. Celková délka vodičů by měla být asi 15 cm, aby bylo možné je pohodlně připojit ke svorkám zásuvky. Správné odizolování vodičů zabraňuje špatnému kontaktu a zkratu.
Připojení vodičů ke svorkám zásuvky
Připojte hnědý vodič (fázový) na levou svorku zásuvky, modrý vodič (nulový) na pravou svorku a zelenožlutý vodič (ochranný) na ochranný kolík zásuvky. Správné zapojení vodičů je klíčové pro funkčnost a bezpečnost elektroinstalace. U zásuvek se čtyřmi vodiči (například s přídavným vodičem pro vypínač) dodržujte předepsané zapojení podle výrobce.
Upevnění zásuvky a kontrola zapojení
Po připojení všech vodičů pevně utáhněte svorky zásuvky, aby se vodiče nevyvlékly. Následně upevněte zásuvku do instalační krabice, nasaďte kryt a rámeček. Zapněte jistič a pomocí měření polarity ověřte správné zapojení. Nakonec otestujte funkčnost zásuvky zapojením spotřebiče.
- Vypnutí jističe – zabezpečte pracovní prostor proti náhodnému zapnutí
- Odizolování vodičů – 10-14 mm izolace odstraněné pro pevný kontakt
- Připojení vodičů – hnědý na fázi, modrý na nulák, zelenožlutý na ochranu
- Utažení svorek – pevné dotažení zajišťuje bezpečný kontakt
- Upevnění zásuvky – fixace v instalační krabici, nasazení krytu
- Testování zásuvky – ověření polarity a funkčnosti spotřebičem
- Nepřetěžujte svorky vodiči s větším průměrem, často se stává chyba při zapojování elektrické zásuvky, kdy vodiče nejsou dostatečně odizolované nebo jsou špatně utažené.
- Tento postup se hodí pro běžné zásuvky 230 V v bytech, ale ne pro zásuvky v mokrých prostorách, kde je nutné použít speciální typy s vyšší ochranou.
Zapojení zásuvky v mokrých prostorách a specifické normy
V mokrých prostorách, jako jsou koupelny a kuchyně, musí být elektrická zásuvka umístěna minimálně 20 cm od okraje umyvadla nebo dřezu, aby se zabránilo kontaktu se stříkající vodou. Instalace zásuvek v těchto prostorách musí splňovat platné normy bezpečnosti elektroinstalace, které zahrnují správné zapojení vodičů, pevné uchycení ve svorkách zásuvky a kvalitní odizolování vodičů. Měření polarity před finálním zapojením je zásadní pro bezpečný provoz.
Jak zapojit zásuvku bezpečně a správně
- Umístit zásuvku minimálně 20 cm od vody a vlhkých zdrojů
- Použít zásuvky s krytím vhodným pro mokré prostory
- Dodržet normy pro zapojení vodičů a upevnění ve svorkách zásuvky
- Provést kontrolu polarity a správného uzemnění před uvedením do provozu
- Vyvarovat se chyb při zapojení, např. nesprávného odizolování vodičů
Tip: Pro venkovní zásuvky platí obdobná pravidla jako pro mokré prostory – je nutné zajistit vodotěsný kryt a dodržet bezpečné vzdálenosti od zdrojů vlhkosti.
Měření, testování a řešení běžných závad zásuvek
Po správném zapojení elektrické zásuvky je nezbytné provést měření a testování, které potvrdí bezpečnost elektroinstalace a správné zapojení vodičů. Kontrola polarity, spojitosti a ochrany pomůže odhalit případné chyby při zapojování elektrické zásuvky a jak se jim vyhnout.
Postupy měření zásuvky
Měření ochrany se provádí pomocí přístrojů, které ověřují správnou funkci ochranného vodiče (PE) a jeho spojení s uzemněním, čímž se minimalizuje riziko úrazu elektrickým proudem. Měření polarity kontroluje, zda je fázový vodič (L) připojen na levou svorku zásuvky a nulový vodič (N) na pravou, což je klíčové pro bezpečný provoz a správnou funkci spotřebičů. Spojitost vodičů a svorek se kontroluje pomocí měřiče spojitosti nebo multimetru nastaveného na odpor, který musí být blízký nule, což potvrzuje neporušenost elektrického obvodu zásuvky. Všechny tyto testy je nutné provést ihned po montáži zásuvky, zejména u starších nebo rekonstruovaných instalací, kde barvy vodičů nemusí odpovídat standardu.
Běžné závady a jejich řešení
Závady zásuvek se projevují několika typickými příznaky, které signalizují nutnost okamžitého zásahu:
- Zahřívání zásuvky nebo připojeného kabelu indikuje přetížení nebo špatný kontakt ve svorkách, což může vést k poškození izolace a zvýšenému riziku požáru.
- Zápach spáleniny nebo viditelné žloutnutí a hnědnutí plastového krytu jsou známkou přehřívání a potenciálního vzniku požáru.
- Uvolněné kontakty způsobují jiskření a kolísání napětí, což může poškodit připojené spotřebiče a vést k výpadkům jističe či chrániče.
Častou chybou při zapojování je nedostatečné odizolování vodičů (méně než 10 mm) nebo naopak příliš dlouhé odizolování, které zvyšuje riziko zkratu. Další častou chybou je nedostatečné utažení svorek zásuvky, což způsobuje uvolnění kontaktů a následné závady. Při použití šroubových svorek je doporučeno utahovat šrouby momentem 0,5-0,6 Nm, aby se zabránilo povolení spoje.
Tip: Nikdy nepoužívejte zásuvku, pokud zaznamenáte zahřívání, zápach spáleniny nebo jiné známky poškození. Po zapojení vždy proveďte měření polarity, spojitosti a ochrany, abyste zajistili správné a bezpečné fungování elektroinstalace. V případě pochybností nebo zjištění závady kontaktujte kvalifikovaného elektrikáře.
Časté dotazy
Jak správně zapojit zásuvky za sebou?
Při zapojení zásuvek za sebou se vodiče připojují postupně, fázový vodič na levou svorku, nulový na pravou, ochranný na kolík, přičemž vodiče musí být odizolovány na 10-14 mm a délka vodičů cca 15 cm.
Jak správně zapojit zásuvku s vypínačem?
Zásuvka s vypínačem má čtyři vodiče, přičemž vypínač ovládá fázi. Fázový vodič se vede přes vypínač na zásuvku, nulový a ochranný vodič se připojují standardně.
Jak zapojit zásuvku s 4 dráty?
Čtyřvodičové zapojení zahrnuje fázi, nulák, ochranný vodič a vodič pro vypínač. Vodiče se připojují dle jejich funkce na odpovídající svorky zásuvky a vypínače.
Jak zapojit 230V zásuvku?
Zapojení 230V zásuvky zahrnuje připojení hnědého vodiče na levou svorku (fáze), modrého na pravou (nulák) a zelenožlutého na ochranný kolík, vodiče odizolujte na 10-14 mm.
Jak provést měření zásuvky po instalaci?
Po instalaci změřte spojitost vodičů, polaritu a ochranu pomocí vhodných přístrojů. Měření by mělo potvrdit správné a bezpečné zapojení zásuvky.
Jaké jsou běžné závady zásuvek a jak je řešit?
Běžné závady jsou zahřívání, zápach spáleniny, uvolněné kontakty a jiskření. V případě těchto příznaků zásuvku ihned odpojte a zavolejte elektrikáře.
Jaká je minimální vzdálenost zásuvky od umyvadla v koupelně?
Minimální vzdálenost zásuvky od okraje umyvadla nebo dřezu v koupelně či kuchyni je 20 cm podle platných norem.
Jak odizolovat vodiče pro zásuvku?
Vodiče se odizolují na délku 10-14 mm podle typu zásuvky, přičemž celková délka vodičů by měla být cca 15 cm pro pohodlné zapojení.
Jak vybrat správný průřez vodičů?
Průřez vodičů vybírejte podle zátěže spotřebiče; například pro běžné zásuvky se používá průřez 2,5 mm² měděného vodiče.
Jak zapojit zásuvku v mokrých prostorách?
Zásuvky v mokrých prostorách musí být umístěny minimálně 20 cm od vody a instalaci provádí kvalifikovaný elektrikář s použitím zásuvek s vhodným krytím.
Jak zapojit venkovní zásuvku tak, aby byla odolná proti vlhkosti?
Použijte zásuvku s krytím minimálně IP44 a nainstalujte ji do krytu s těsněním, který zabrání vniknutí vody. Důležité je také použít kabely určené pro venkovní použití a správně uzemnit zásuvku.
Jak správně zapojit zásuvku s pouze dvěma vodiči?
U zásuvky s dvěma vodiči je nutné připojit fázi a nulový vodič přes správně označené svorky, přičemž chybějící ochranný vodič musí být nahrazen vhodným proudovým chráničem podle platných norem.
