Termoregulační ventily představují klíčový prvek pro přesnou regulaci tepla v domácnostech i komerčních prostorách. Pomáhají optimalizovat spotřebu energie a výrazně zvyšují komfort díky automatickému přizpůsobení teploty v jednotlivých místnostech. Správná volba a instalace termostatických ventilů na radiátory zajistí efektivní a úsporné vytápění.
Rychlý přehled
- Termoregulační ventily automaticky upravují průtok topného média podle teploty místnosti.
- Maximální provozní teplota ventilů dosahuje až 120 °C podle modelu.
- Velikosti ventilů se pohybují od DN10 (3/8″) po DN25 (1″).
- Použití ventilů může snížit energetickou spotřebu až o 25 %.
- Elektronické termostatické hlavice umožňují programování teplot v různých časech dne.
Jak fungují termoregulační ventily a k čemu slouží
Jak fungují termoregulační ventily na topení
Termoregulační ventil automaticky upravuje průtok topného média do radiátoru podle aktuální teploty v místnosti, čímž zabraňuje přetápění a zvyšuje tepelný komfort. Tento systém regulace topení umožňuje úsporu energie až kolem 25 %, protože ventil snižuje průtok, když je pokoj vyhřátý na nastavenou hodnotu.
Ventil obsahuje teplotní čidlo, typicky v podobě termostatické hlavice, která snímá teplotu vzduchu v místnosti. Při dosažení nebo překročení nastavené teploty se ventil postupně uzavírá, omezuje průtok topného média a tím snižuje dodávané teplo. Při poklesu teploty pod nastavenou hodnotu se ventil otevírá, aby zvýšil průtok a udržel stabilní teplotu.
Funkce a regulace průtoku
Termoregulační ventily pracují na principu dynamické regulace průtoku topného média bez ohledu na kolísání tlaku v topném systému. Ventily s přednastavením umožňují nastavit maximální průtok (koeficient Kv), což optimalizuje výkon radiátoru a zabraňuje přetápění. Například ventily Heimeier s přednastavením umožňují přesné vyvážení průtoku podle velikosti místnosti.
Termostatické hlavice se dělí na manuální (ruční nastavení), kapalinové (regulace na základě rozpínání kapaliny) a elektronické, které umožňují programování teplot v průběhu dne a dálkové ovládání přes aplikace. Elektronické hlavice zvyšují úsporu energie díky přesnému časovému řízení vytápění.
Výhody použití termoregulačních ventilů
Použití termoregulačních ventilů vede ke snížení spotřeby energie díky přesné regulaci průtoku a omezení zbytečného přetápění. Snížení průtoku topného média zároveň snižuje spotřebu energie oběhových čerpadel a zvyšuje účinnost kondenzačních kotlů díky nižší teplotě vratné vody.
Ventily reagují na další zdroje tepla v místnosti, například sluneční záření nebo elektrické spotřebiče, a automaticky omezují průtok, čímž zajišťují rovnoměrné vytápění a vyšší tepelný komfort. Díky možnosti vyvážení systému je možné dosáhnout optimálního rozložení tepla v celém objektu.
Použití a kompatibilita

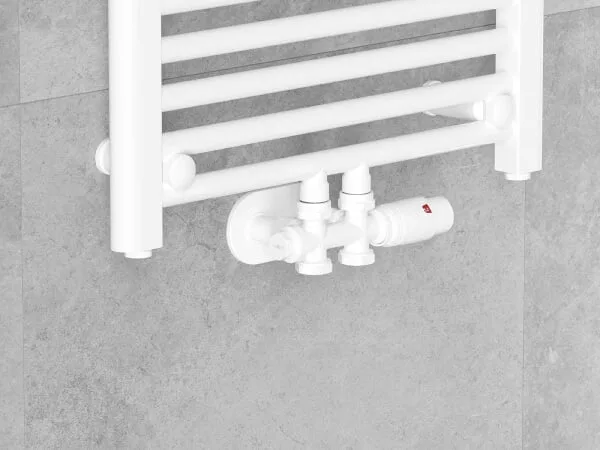

Termoregulační ventily jsou vhodné pro většinu radiátorových topných systémů, včetně topných žebříků, a kompatibilní s běžnými termostatickými hlavicemi na trhu. Velikosti ventilů se pohybují od DN10 (3/8″) po DN25 (1″), což umožňuje přizpůsobení různým typům radiátorů a potrubí. Maximální provozní tlak je obvykle PN10 (1 MPa) a maximální provozní teplota dosahuje 100-120 °C podle modelu.
Mezi běžné značky patří CALEFFI, HEIMEIER, Honeywell SL, IVR a V&G. Ventily jsou dostupné v přímém i úhlovém provedení s možností přednastavení průtoku a různými typy připojení (závity M30 x 1,5, eurokonus, svěrná šroubení na měď či PEX-AL-PEX).
Časté chyby a doporučení
Chyba: Nesprávné umístění termostatické hlavice, například překrytí záclonou nebo umístění v blízkosti zdroje tepla, zkresluje měření teploty a vede k neefektivní regulaci. To způsobuje přetápění nebo podtápění místnosti.
Pro koho se termoregulační ventil hodí: Pro objekty s radiátorovým topením, kde je potřeba přesná regulace teploty v jednotlivých místnostech a úspora energie.
Pro koho není vhodný: Pro systémy s podlahovým vytápěním nebo bez možnosti instalace termostatických hlavic, kde je regulace teploty řešena centrálně.
Tip: Při výměně starých ventilů za termoregulační doporučuji zkontrolovat kompatibilitu s hlavicí a použít ventil s možností přednastavení průtoku, což zajistí optimální výkon a rovnoměrné vytápění.
Typy termoregulačních ventilů a jejich technické parametry
Termoregulační ventily představují klíčový prvek pro efektivní regulaci topení. Jejich výběr a správné použití závisí na typu ventilu, velikosti i materiálu, které ovlivňují provozní parametry a životnost zařízení.
Jaké jsou základní typy termoregulačních ventilů?
Termoregulační ventily se vyrábějí především ve dvou základních provedeních – přímém a úhlovém. Přímý ventil má tělo vedené v jedné přímce, zatímco úhlový ventil mění směr průtoku o 90 stupňů. Úhlové ventily jsou v domácnostech oblíbené pro jednodušší montáž na radiátory s omezeným prostorem. Velikosti ventilů se standardizují v rozsahu DN10 až DN25, kde DN (Diameter Nominal) označuje jmenovitý průměr připojení v milimetrech. Volba správné velikosti ventilů odpovídá průměru potrubí a zajišťuje optimální průtok topného média.
Jaké jsou technické parametry termoregulačních ventilů?
Většina termoregulačních ventilů je vyrobena z mosazi, která odolává provozní teplotě až do 120 °C a provoznímu tlaku PN10 (10 barů). Tyto hodnoty zaručují spolehlivost a bezpečnost při běžném provozu ústředního topení. Některé modely mají chromovaný povrch, který zvyšuje odolnost proti korozi a usnadňuje údržbu. Provozní tlak PN10 a teplotní odolnost jsou zásadní parametry, které pomáhají správně zvolit ventil podle typu topného systému a potřeb regulace topení.
| Typ ventilu | Velikost (DN) | Materiál | Provozní teplota | Provozní tlak (PN) |
|---|---|---|---|---|
| Přímý ventil | DN10 – DN25 | Mosaz, chrom | do 120 °C | PN10 |
| Úhlový ventil | DN10 – DN25 | Mosaz, chrom | do 120 °C | PN10 |
Tip: Při výběru ventilů věnujte pozornost jejich označení a velikosti DN, protože nesprávný typ ventilu může omezit průtok topného média a snížit účinnost regulace topení.
Výhody používání termoregulačních ventilů v topení
Použití termoregulačních ventilů na topení přináší výrazné úspory energie, které mohou dosáhnout až 25 %. Díky přesné regulaci průtoku topného média u radiátorových ventilů se snižuje spotřeba čerpadel, což vede k nižším provozním nákladům a zároveň prodlužuje životnost celého topného systému. Tento efekt podporuje také lepší tepelný komfort v místnostech, protože termostatické hlavice reagují na aktuální teplotu a přizpůsobují výkon radiátorů přesně podle potřeby.
Snížení teploty vratné vody díky termoregulačnímu ventilu zvyšuje účinnost kondenzačních kotlů, což přispívá k dalším úsporám a ekologičtějšímu provozu. Pro správné využití výhod je nezbytné zvolit vhodný typ ventilu a naučit se jeho správné nastavení.
Výhody termoregulačních ventilů na topení
- Úspora energie až 25 % díky efektivní regulaci průtoku topného média
- Snížení spotřeby čerpadel a provozních nákladů
- Zvýšení životnosti topného systému omezením nadměrného zatížení
- Zlepšení tepelného komfortu díky automatické regulaci teploty v místnosti
- Vyšší účinnost kondenzačních kotlů díky nižší teplotě vratné vody
Tip: Při nesprávném nastavování termoregulačních ventilů může dojít k nevyváženému rozvodu tepla, což snižuje celkovou efektivitu systému. Proto doporučuji pečlivě sledovat návod k použití a případně konzultovat odborníka.
Jak správně nastavit a používat termoregulační ventily
Správné nastavení termoregulačních ventilů je klíčové pro efektivní regulaci topení a úsporu energie. Kalibrace ventilu a volba vhodné hlavice umožňují přesné řízení průtoku topného média a optimální regulaci teploty v místnosti.
Jak nastavit průtok u termoregulačního ventilu
Nastavení průtoku topného média se provádí podle koeficientu Kv, který určuje množství vody protékající ventilovým průchodem při daném tlakovém spádu. Přednastavení průtoku podle doporučení výrobce zajišťuje správný výkon radiátoru a zabraňuje přetápění či nedostatečnému ohřevu.
- Identifikujte koeficient Kv na ventilovém těle.
- Pomocí regulačního šroubu upravte průtok na požadovanou hodnotu.
- Ověřte správnost nastavení kontrolou teploty v místnosti.
Použití termostatických hlavic
Termostatické hlavice umožňují automatickou regulaci topení podle nastavené teploty. Manuální hlavice umožňují ruční nastavení teploty bez automatické regulace. Kapalinové hlavice reagují na změny teploty mechanicky a jsou spolehlivé bez potřeby napájení. Elektronické hlavice umožňují programování teploty podle času a dne, což zvyšuje úsporu energie a komfort.
- Vyberte vhodný typ hlavice podle požadavků na regulaci.
- Nainstalujte hlavici pevně na termoregulační ventil.
- Pro elektronickou hlavici nastavte program teplot dle denního režimu.
- Pravidelně kontrolujte funkčnost a přizpůsobte nastavení podle aktuálních potřeb.
Tip: Častou chybou je nesprávná kalibrace průtoku, která vede k nerovnoměrnému vytápění a zvýšené spotřebě energie. Pravidelná kontrola a správné nastavení ventilů výrazně zlepšují komfort i úspory.
Instalace a montáž termoregulačních ventilů
Instalace termoregulačních ventilů na radiátory vyžaduje přesný výběr vhodného typu ventilu a dodržení správného montážního postupu, aby byla zajištěna jejich dlouhodobá funkčnost a těsnost spojů. Kompatibilita ventilu s rozměrem potrubí a typem radiátoru je klíčová pro správnou regulaci průtoku topného média a minimalizaci rizika úniků.
Jak vybrat správný termoregulační ventil pro instalaci?
Při výběru termoregulačního ventilu je nutné zohlednit typ topného systému a průměr připojovacích trubek, které se nejčastěji pohybují v rozmezí DN10 (3/8″), DN15 (1/2″), DN20 (3/4″) až DN25 (1″). Ventily jsou dostupné v přímém provedení pro svislé připojení a úhlovém provedení pro vodorovné připojení, což odpovídá uspořádání potrubí a typu radiátoru. Správný termostatický ventil musí být kompatibilní s použitými termostatickými hlavicemi a odpovídat charakteristice topného systému, včetně maximálního provozního tlaku PN10 (1 MPa) a teploty do 110-120 °C podle modelu. Nesprávný výběr ventilu, například nesoulad rozměru nebo typu připojení (závit M30 x 1,5 či eurokonus), může vést k netěsnostem a omezené regulaci průtoku.
Jak probíhá montáž termoregulačních ventilů?
Montáž termoregulačních ventilů začíná uzavřením přívodu topné vody a kompletním vypuštěním systému, aby se zabránilo úniku během instalace. Starý ventil je třeba opatrně demontovat, přičemž je vhodné zkontrolovat stav připojovacích závitů a případně je očistit. Nový ventil se instaluje s použitím vhodného těsnění, nejčastěji teflonové pásky nebo speciálních těsnících past, aby se zajistila dlouhodobá těsnost spojů. Při dotažení je klíčové použít správný klíč odpovídající velikosti, například univerzální klíč Heimeier 0530-01.433, a nepřetahovat, aby nedošlo k poškození závitu. Po montáži následuje kontrola těsnosti při tlaku systému a ověření funkčnosti ventilu. Častou chybou je nedostatečné utažení nebo použití nesprávného těsnění, což vede k únikům a snížení efektivity regulace topení. Nakonec se nastaví termostatická hlavice podle návodu k použití, přičemž je vhodné zkontrolovat kompatibilitu hlavice s ventilem.
- Uzavření přívodu vody – zajistěte úplné zastavení průtoku topné vody
- Demontáž starého ventilu – šetrně odšroubujte a odstraňte ventil, očistěte závity
- Příprava těsnění – aplikujte teflonovou pásku nebo těsnící pastu na závity
- Instalace nového termoregulačního ventilu – nasaďte a pevně utáhněte klíčem správné velikosti
- Kontrola těsnosti – spusťte topení a sledujte případné úniky pod tlakem PN10
- Nastavení termostatické hlavice – podle návodu a kompatibility s ventilem
Tip: Častá chyba při montáži je použití nevhodného typu ventilu nebo nesprávného těsnění, které způsobují úniky a nesprávnou regulaci průtoku topného média. Doporučuji vždy ověřit kompatibilitu ventilu s radiátorem a hlavicí před instalací.
Pro koho se montáž termoregulačních ventilů hodí vs. pro koho ne: Termoregulační ventily jsou ideální pro moderní radiátorové systémy s možností individuální regulace místností. Naopak u starších systémů bez možnosti vyvážení nebo s netěsnými rozvody může být jejich instalace méně efektivní a vyžaduje předchozí úpravy topného systému.
Údržba a životnost termoregulačních ventilů
Pravidelná údržba termoregulačních ventilů zásadně prodlužuje jejich životnost až na 10-15 let a zajišťuje spolehlivou regulaci topení. Správné nastavení ventilů předchází nejčastějším závadám, jako je zablokování průtoku topného média nebo netěsnosti kolem radiátorových ventilů. Mezi běžné chyby při nastavování termoregulačních ventilů na topení patří příliš vysoké nebo příliš nízké nastavení, které může vést k nerovnoměrnému vytápění místností a zvýšené spotřebě energie.
Výměna starých ventilů za moderní termostatické hlavice představuje efektivní řešení poruch a výrazně zlepšuje regulaci teploty v místnostech. Při výměně je nutné zvolit správný typ termoregulačního ventilu podle typu radiátoru a způsobu připojení.
- Pravidelně kontrolujte ventil proti únikům a mechanickému poškození
- Nastavujte ventil podle doporučení výrobce a aktuálních potřeb vytápění
- Při výměně ventilů využijte návod na použití termoregulačních ventilů u radiátorů pro správnou montáž a nastavení
Chyby při nastavování termoregulačních ventilů na topení
Neodborné nastavení ventilů může způsobit nepravidelný průtok topného média, což vede k nežádoucím výkyvům teplot a vyšším nákladům na energii.
Porovnání typů termostatických hlavic: manuální, kapalinové a elektronické
Termoregulační ventily na topení využívají různé typy termostatických hlavic, které ovlivňují regulaci topení i úsporu energie. Manuální hlavice jsou nejjednodušší a nejlevnější variantou, nabízejí základní nastavení průtoku topného média bez možnosti programování. Kapalinová hlavice pracuje na principu automatické regulace teploty díky roztažnosti kapaliny, její přesnost je ale nižší než u elektronických hlavic. Elektronická hlavice umožňuje programování teplot v jednotlivých časech a místnostech, což vede k úspoře energie až 25 % díky efektivní regulaci topení.
| Typ hlavice | Funkce | Cena (Kč) | Možnosti nastavení | Úspora energie |
|---|---|---|---|---|
| Manuální hlavice | Ruční nastavení průtoku | 200 – 500 | Jednoduché | Nízká |
| Kapalinová hlavice | Automatická regulace teploty | 600 – 1 200 | Omezené | Střední |
| Elektronická hlavice | Programování teplot, časovač | 1 500 – 3 000 | Široké, flexibilní | Vysoká (až 25 %) |
Typy termoregulačních ventilů a jejich použití na radiátorech
Pro správnou regulaci topení je vhodné zvolit termostatickou hlavici podle požadavků na přesnost a komfort. Manuální hlavice se hodí pro jednoduché instalace bez potřeby časového řízení. Elektronické hlavice jsou ideální tam, kde je třeba maximalizovat úsporu energie a komfort díky programování teplot. Kapalinová hlavice nabízí kompromis mezi cenou a automatizací, ale její přesnost může být omezující.
Tip: Častou chybou je nesprávné nastavení manuálních hlavic – příliš vysoké nastavení vede ke zbytečné spotřebě tepla.
Časté dotazy (FAQ) k termoregulačním ventilům a jejich použití
Otázka: Jak funguje termoregulační ventil?
Termoregulační ventil automaticky upravuje průtok topného média podle teploty v místnosti, čímž zabraňuje přetápění a zvyšuje úsporu energie.

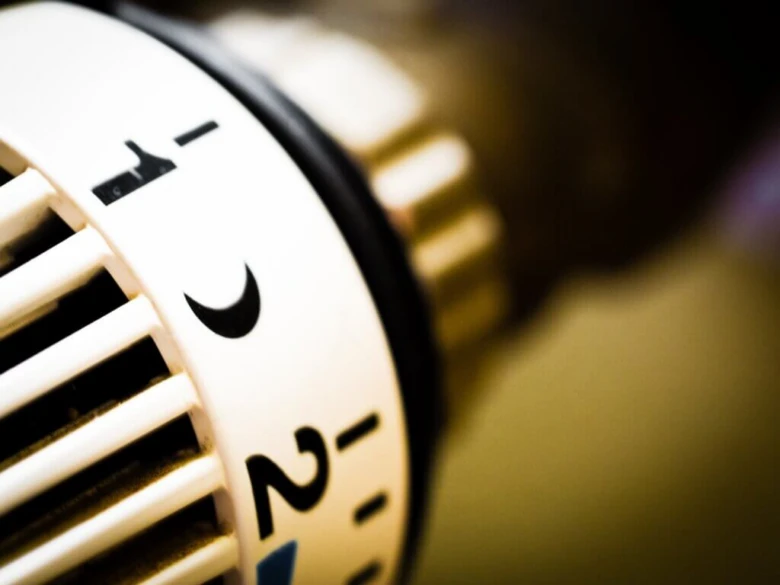

Otázka: Co znamenají čísla na termostatickém ventilu radiátoru?
Čísla od 1 do 5 představují teplotní rozsah přibližně od 8 do 28 °C, který ventil udržuje nastavením průtoku.
Otázka: Jak poznám typ ventilu na topení?
Typ ventilů poznáte podle provedení – přímé (svislé) nebo úhlové (vodorovné) – a velikosti DN, například DN10 či DN15.
Otázka: Jak nastavit průtok vody pomocí termoregulačního ventilu?
Průtok se reguluje přednastavením koeficientu Kv, což optimalizuje výkon radiátoru a vyváží topný systém.
Otázka: Jak vyměnit starý ventil za termoregulační na radiátoru?
Odpojte starý ventil, očistěte připojení, nasaďte nový ventil s kompatibilním šroubením a zkontrolujte těsnost.
Otázka: Jaký termoregulační ventil je vhodný pro staré radiátory?
Pro starší radiátory jsou vhodné ventily s přednastavením průtoku a standardními připojeními, například modely Heimeier.
Otázka: Jak termoregulační ventil ovlivňuje spotřebu tepla?
Regulace průtoku umožňuje snížení spotřeby tepla až o 25 % díky přesnému řízení teploty.
Otázka: Kdy je vhodné použít termoregulační ventil na topení?
Použití je doporučeno všude tam, kde chcete efektivně regulovat teplotu a snížit náklady na vytápění.
Otázka: Jak správně kalibrovat termoregulační ventil?
Kalibrace znamená nastavit průtok dle výrobce a přizpůsobit jej reálným podmínkám v topném okruhu.
Otázka: Jaký je rozdíl mezi manuální a elektronickou termostatickou hlavicí?
Manuální hlavice nastavujete ručně, elektronická umožňuje programování a ovládání na dálku.
Otázka: Co je to přednastavení průtoku u termoregulačního ventilu?
Přednastavení omezuje maximální průtok, čímž zabraňuje přetápění a zajišťuje rovnoměrné rozdělení tepla.
Otázka: Jak integrovat termoregulační ventily do chytrých domácích systémů?
Elektronické hlavice lze propojit s domácími řídicími jednotkami pro vzdálené ovládání a automatizaci.
Otázka: Jaká je životnost termoregulačních ventilů?
Při pravidelné údržbě vydrží obvykle 10 až 15 let bez výrazných poruch.
Otázka: Jak minimalizovat hluk z termoregulačních ventilů?
Používejte kvalitní ventily a správně nastavte průtok, aby nedocházelo k nepříjemnému hučení.
Otázka: Jaké materiály jsou nejčastěji používány u termoregulačních ventilů?
Nejčastější je mosaz s chromovaným povrchem, který zajišťuje odolnost a dlouhou životnost.
Typy termoregulačních ventilů a jejich použití na radiátorech
Na trhu najdete přímé a úhlové ventily, které se liší typem připojení a vhodností pro různé radiátory. Výběr správného termoregulačního ventilu je klíčový pro efektivní regulaci topení a správnou montáž ventilů.
