Dřevěné vazníky představují klíčový prvek příhradové konstrukce střechy, který zajišťuje pevnost a stabilitu celé stavby. Jejich správná montáž a výběr výrazně ovlivňují statiku střechy i její dlouhodobou životnost. Porozumění konstrukci těchto vazníků pomůže zajistit efektivní a bezpečné řešení pro vaši dřevěnou střešní konstrukci.
Hlavní poznatky
- Dřevěné příhradové vazníky překlenou rozpětí až 30 metrů bez podpůrných sloupů.
- Vazníky jsou vyrobeny z pevnostního dřeva třídy C24 s tloušťkou fošen 45-70 mm.
- Spojení vazníků zajišťují žárově pozinkované styčníkové desky s minimální vrstvou 275 g/m².
- Cena vazníkové střechy se pohybuje přibližně od 600 do 1000 Kč za m² bez DPH.
- Vazníky umožňují užitné zatížení podlahy až 150 kg/m² v obytných podkrovních prostorách.
Co jsou dřevěné vazníky a jaká je jejich základní konstrukce?

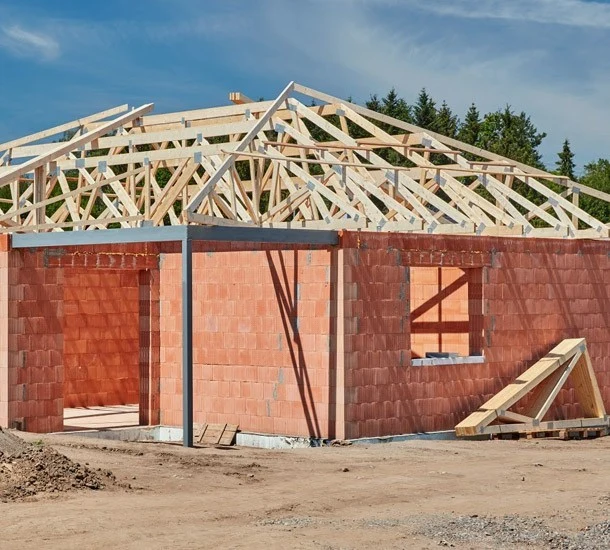

Dřevěné vazníky jsou příhradové konstrukční prvky ve tvaru trojúhelníku, které umožňují překlenout rozpětí až do 30 metrů ve střešní konstrukci bez potřeby podpůrných sloupů. Tento trojúhelníkový tvar optimalizuje rozložení sil a zajišťuje vysokou pevnost a stabilitu, proto se vazníky používají především u sedlových, pultových a valbových střech. Vazníkové krovy mají nižší hmotnost než tradiční dřevěné krovy a poskytují efektivní statické řešení s menší spotřebou materiálu.
Dřevěné příhradové vazníky se vyrábějí z kalibrovaného, hoblovaného řeziva třídy C24 s tloušťkou fošen od 45 do 70 mm a výškou konstrukce mezi 80 a 240 mm. Spojení jednotlivých prvků zajišťují ocelové styčníkové desky s prolisovanými trny, pozinkované minimálně 275 g/m², lisované hydraulickým lisem bez mezer, což minimalizuje prokluz a deformace spoje. Vazníky se montují na nosné zdi nebo vaznice, přičemž jejich rozměry a rozteče se přizpůsobují konkrétnímu rozpětí a zatížení střechy.
V praxi se vazníky uplatňují jak u rodinných domů, tak u větších staveb, kde je potřeba překlenout větší vzdálenosti bez mezilehlých podpěr. Díky prefabrikaci a přesnému návrhu pomocí softwaru (například FINE) a CNC technologií je montáž rychlá a přesná, což výrazně zkracuje dobu výstavby a snižuje náklady. Vazníkové krovy zároveň umožňují větší flexibilitu vnitřního prostoru pod střechou a dostatečný prostor pro zateplení a instalace.
Co jsou dřevěné vazníky a jak se používají ve střešní konstrukci
Dřevěné vazníky nahrazují tradiční krovy a díky svému příhradovému uspořádání zajišťují pevnost a lehkost konstrukce. Vazníky přenášejí zatížení ve své rovině, proto je nutné doplnit příčná ztužidla a podélné zavětrování pro stabilitu vůči zatížení mimo rovinu konstrukce. Vazníky se používají zejména tam, kde je požadováno velké rozpětí střechy a současně zachování účinné statiky. Standardní rozteč vazníků bývá 1,0 až 2,0 metru v závislosti na typu střechy a zatížení.
Vazníkové konstrukce jsou vhodné pro jednoduché tvary střech, jako jsou sedlové, pultové a valbové, kde umožňují překlenout rozpětí až 30 metrů bez podpory. Pro složitější tvary střech, například mansardové nebo obloukové, jsou vhodnější tradiční krovy. Vazníky se často vyrábějí ve výškách od 80 do 240 mm a lze je přizpůsobit požadovanému zatížení a rozměrům střechy.
Tip: Častou chybou při použití vazníků je nedostatečné zavětrování konstrukce, což může vést k deformacím a snížení stability střechy. Doporučuje se vždy dodržet projektovou dokumentaci a normy ČSN EN 1991-1-3, 1991-1-4 a 1995-1-1, které stanovují požadavky na zatížení a bezpečnost.
Odborná rada: Vazníkové krovy jsou ideální pro stavby, kde je potřeba překlenout velké rozpětí bez podpěr a zároveň zkrátit dobu montáže. Naopak nejsou vhodné pro složité střechy s mnoha výklenky a vikýři, kde tradiční krovy umožňují větší variabilitu tvarů a detailů.
Materiálové vlastnosti a rozměry dřevěných vazníků

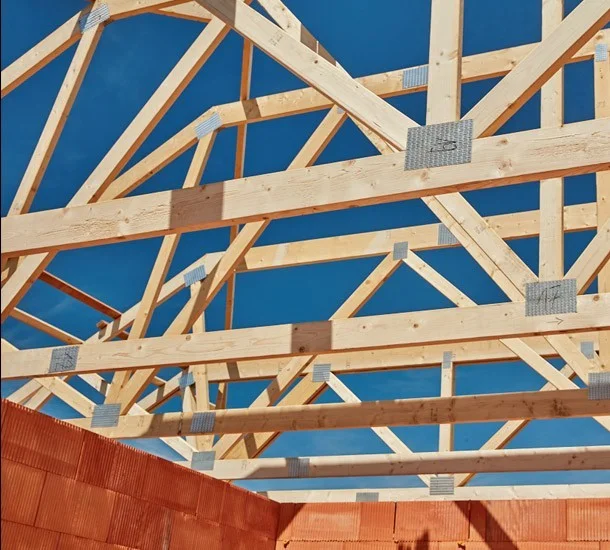

Dřevěné vazníky pro střechy jsou vyráběny z hoblovaného řeziva S4S pevnostní třídy C24, které zajišťuje dostatečnou statiku střechy a spolehlivost konstrukce. Tloušťka fošen se pohybuje mezi 45 a 70 mm, přičemž výška vazníků standardně dosahuje 80 až 240 mm v závislosti na požadovaném rozpětí a zatížení střechy. Spojovací prvky tvoří styčníkové desky z žárově pozinkovaného plechu s minimální vrstvou pozinku 275 g/m², které zaručují vysokou odolnost proti korozi a pevné spojení jednotlivých částí vazníku.
Rozměry a parametry dřevěných vazníků pro střechy s velkým rozpětím
Sbíjené příhradové vazníky z dřeva se vyrábějí přesným spojením těchto prvků a jejich rozměry se volí podle typu střechy a konstrukčních požadavků. Níže uvedená tabulka shrnuje základní parametry nejčastěji používaných vazníků:
| Parameter | Rozsah hodnot | Poznámka |
|---|---|---|
| Tloušťka fošen | 45-70 mm | Hoblované řezivo třídy C24 |
| Výška vazníků | 80-240 mm | Přizpůsobeno rozpětí konstrukce |
| Styčníkové desky | Pozinkovaný plech ≥275 g/m² | Zajišťují pevné a korozivzdorné spoje |
Tip: Pro správnou montáž vazníků je třeba vybrat rozměry odpovídající statice střechy a projektu vazníkového krovu, aby byla konstrukce bezpečná a efektivní.
Použití dřevěných vazníků ve střešních konstrukcích
Typy střech vhodných pro použití dřevěných vazníků
Dřevěné příhradové vazníky se nejčastěji používají u jednoduchých tvarů střech, jako jsou sedlové, pultové a valbové střechy. Tyto konstrukce umožňují překlenout rozpětí až do 30 metrů bez potřeby podpůrných sloupů, čímž se výrazně zvětšuje využitelný vnitřní prostor pod střechou. Standardní rozměry vazníků se pohybují v tloušťce fošen od 45 do 70 mm a výšce od 80 do 240 mm, což zajišťuje dostatečnou statickou pevnost a stabilitu celé konstrukce. Vazníky se vyrábějí z kalibrovaného, hoblovaného řeziva třídy C24, které není nutné chemicky impregnovat, což zlepšuje ekologičnost a zachovává přirozené vlastnosti dřeva. Díky prefabrikaci v dílně a přesnému navržení pomocí CNC technologií a softwaru (např. FINE) je montáž na stavbě rychlá a přesná, což zkracuje dobu realizace střechy.
Výhody použití dřevěných vazníků oproti tradičnímu krovu
Dřevěné vazníky přinášejí úsporu materiálu až o 20 % díky optimalizované příhradové konstrukci, která rovnoměrně rozkládá zatížení a minimalizuje spotřebu dřeva. Prefabrikované vazníky se montují rychleji než tradiční krovy, protože jsou dodávány přesně na míru a stačí je osadit do konstrukce bez nutnosti složitého řezání a spojování na stavbě. Absence podpůrných sloupů umožňuje větší flexibilitu vnitřního prostoru, což je výhodné zejména pro půdní vestavby nebo halové objekty. Cena vazníkové střechy včetně montáže a zavětrování se pohybuje mezi 600 až 1000 Kč bez DPH za 1 m² půdorysné plochy, což představuje ekonomičtější řešení ve srovnání s tradičními krovy. Přesné rozměry a kvalitní spojení ocelovými styčníkovými deskami zaručují lepší statiku a dlouhodobou odolnost konstrukce vůči zatížení sněhem, větrem i užitným zatížením.
- překlenutí rozpětí až 30 metrů bez podpůrných sloupů
- prefabrikace s CNC přesností a hydraulickým lisováním spojů
- úspora materiálu až 20 % oproti klasickému dřevěnému krovu
- rychlá montáž na stavbě díky přesným rozměrům a předpřipraveným spojům
- větší využitelný prostor pod střechou bez nutnosti vnitřních nosných prvků
Tip: Častou chybou je nevhodný výběr rozměrů vazníků vzhledem k rozpětí střechy, což může vést ke snížení stability a zvýšeným deformacím konstrukce. Vazníkové krovy jsou ideální pro rodinné domy a průmyslové haly s jednoduchými tvary střech, avšak nejsou doporučovány pro složité střechy s mnoha prolomy, vikýři nebo oblouky, kde tradiční krovy poskytují větší variabilitu a možnost detailního přizpůsobení.
Výroba a montáž dřevěných vazníků
Výroba dřevěných příhradových vazníků probíhá s využitím moderních technologií, které zajišťují přesnost a efektivitu. Dřevěné prvky se přesně řežou pomocí CNC pil, což minimalizuje odchylky v rozměrech vazníků. Spojování jednotlivých částí zajišťují styčníkové desky, které jsou pevně lisovány hydraulickým lisem. Celý návrh konstrukce vzniká v softwaru FINE, kde se vytváří detailní 3D vizualizace podporující správnou statiku střechy a optimalizaci rozměrů vazníků podle požadavků střechy.

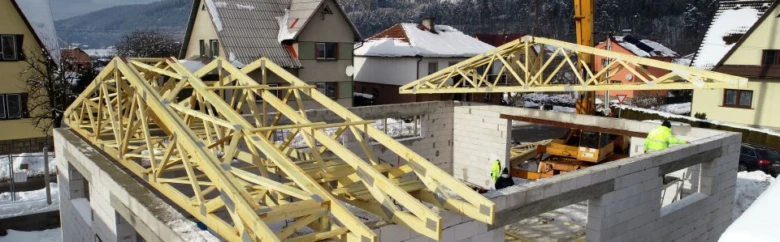

Montáž vazníků ve střešní konstrukci je rychlá a přesná, ale vyžaduje dodržení správných postupů a kotvení podle projektové dokumentace.
Návod na montáž dřevěných vazníků ve střešní konstrukci
- Převzetí a kontrola – ověřte rozměry a kvalitu dodaných vazníků podle plánu.
- Položení nosných podpěr – připravte podklad podle statického návrhu.
- Umístění vazníků – položte vazníky na nosné podpěry dle rozteče uvedené v projektu.
- Kotvení – upevněte vazníky pomocí kotevních prvků s ohledem na zatížení střechy.
- Kontrola rovinnosti – zkontrolujte vodorovnost a správné usazení vazníků.
- Dokončení konstrukce – připojte další prvky krovu a střešní krytinu.
Tip: Častou chybou je nedostatečné kotvení vazníků, které může ohrozit statiku střechy. Proto je nutné vždy dodržet přesné parametry kotvení z projektové dokumentace.
Rozměry vazníků se volí podle rozpětí střechy a zatížení; pro střechy s velkým rozpětím se používají robustnější profily s odpovídajícím rozměrem a výškou příhradové konstrukce. Cena dřevěných příhradových vazníků se odvíjí od rozměrů, typu dřeva a složitosti konstrukce.
Statické vlastnosti a zatížení vazníkové konstrukce
Statické vlastnosti dřevěných příhradových vazníků zásadně ovlivňují jejich schopnost přenášet různé druhy zatížení ve střešní konstrukci. Správné dimenzování a montáž vazníků vychází z normových požadavků na zatížení stálé, sněhové, větrné i užitné. Pro stabilitu konstrukce je nezbytné zavětrování a podepření na nosné stěny, což zajišťuje optimální statiku střechy.
Typy zatížení působící na vazníkovou konstrukci
Dřevěné vazníky ve střešní konstrukci přenášejí zatížení stálé, které zahrnuje hmotnost konstrukčních prvků a krytiny, zatížení sněhové dle ČSN EN 1991-1-3 a větrné zatížení podle ČSN EN 1991-1-4. Tyto normy stanovují přesné hodnoty a pravidla pro výpočty, aby statika střechy byla bezpečná a spolehlivá. Zatížení je vždy třeba posuzovat komplexně s ohledem na místní klimatické podmínky.
Užitné zatížení skladovacích a obytných prostor
Standardní užitné zatížení pro skladovací prostory je 75 kg/m², zatímco pro obytná podkroví se uvažuje 150 kg/m². Tyto hodnoty jsou klíčové při návrhu rozměrů vazníků a volbě jejich rozteče, aby konstrukce unesla očekávané zatížení bez deformací a poruch.
Zavětrování a podepření konstrukce

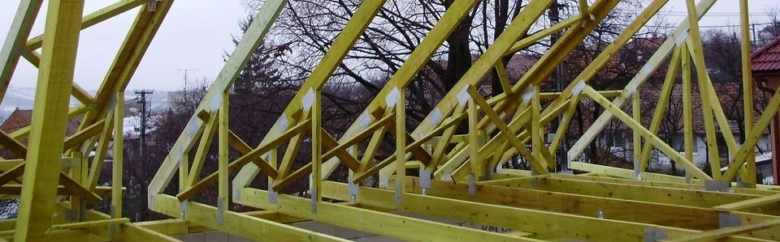

Pro správnou funkci vazníkových krovů je nutné zajistit příčné zavětrování, které zabraňuje bočnímu vybočení vazníků. Podepření se provádí na nosné stěny, což výrazně zvyšuje stabilitu celé dřevěné střešní konstrukce a umožňuje optimální rozložení zatížení.
Tip: Pro lepší přehled doporučuji využít grafiku zobrazující rozteč vazníků a jejich zatížení podle typu střešní konstrukce. Častou chybou je poddimenzování zavětrování, což vede k nečekaným deformacím a snížení bezpečnosti střechy.
Otázka „jaká je nosnost dřevěných příhradových vazníků ve střešní konstrukci“ závisí na jejich rozměrech, typu dřeva a rozteči, které je třeba vždy přizpůsobit konkrétním statickým požadavkům.
Cena a ekonomika dřevěných vazníků
Cena dřevěných příhradových vazníků na střechu se obvykle pohybuje mezi 600 a 1000 Kč za metr čtvereční bez DPH. Tato cena zahrnuje materiál i montáž vazníků, což výrazně zjednodušuje a zrychluje realizaci dřevěné střešní konstrukce. Vazníkové krovy nahrazují tradiční betonové a keramické stropy, přičemž díky optimalizovaným rozměrům vazníků dochází k výrazné úspoře materiálu při zachování vysoké statiky střechy a nosnosti konstrukce.
Pro rodinný dům se střechou o ploše 150 m² tak cena dřevěných vazníků může být přibližně 90 000 až 150 000 Kč bez DPH, což představuje ekonomičtější řešení oproti těžkým betonovým stropům.
Jaká je cena dřevěných příhradových vazníků na střechu
Tip: Při výběru vazníků zohledněte nejen jejich cenu, ale i kvalitu materiálu a přesnost montáže vazníků, protože chyby v instalaci mohou vést k dodatečným nákladům a snížené statice celé střechy.
Ochrana a údržba dřevěných vazníků
Protipožární ochrana vazníků
Montáž dřevěných vazníků vždy zahrnuje instalaci protipožárních podhledů, nejčastěji z vícevrstvého sádrokartonu typu F, který splňuje požární odolnost minimálně 30 minut (REI 30). Tyto podhledy výrazně zpomalují šíření ohně a chrání dřevěné prvky před přímým kontaktem s plameny, čímž zajišťují bezpečnost celé střešní konstrukce. Použití protipožárních podhledů je rovněž požadováno normou ČSN EN 1995-1-2 pro dřevěné konstrukce.
Vliv vlhkosti a kondenzace
Vlhkost a kondenzace představují zásadní riziko pro trvanlivost vazníků, protože podporují rozvoj dřevokazných hub a hnilobu. Správné větrání střechy musí zajistit minimální rychlost proudění vzduchu 0,2 m/s v prostoru nad izolací, aby se zabránilo vzniku kondenzátu. Doporučuje se instalovat větrací otvory v okapu a hřebeni střechy, které umožňují kontinuální cirkulaci vzduchu. Nedostatečné větrání vede k degradaci pevnosti dřeva a ohrožuje statiku střechy.
Údržba a životnost vazníků vs tradičních krovů
Životnost dřevěných vazníků vyrobených z řeziva třídy C24 a správně zabudovaných bez chemické impregnace dosahuje při pravidelné údržbě 50 až 70 let. Vlhkost vzduchu v interiéru by měla být udržována pod 60 %, aby se minimalizovalo riziko poškození. Ve vlhčích klimatických podmínkách je nutné provádět kontroly spojů a povrchové ochrany alespoň jednou za 3 roky, což je častější interval než u tradičních krovů. Při údržbě je třeba sledovat zejména stav ocelových styčníkových desek, které nesmí vykazovat korozi.
Akustické vlastnosti a zlepšení
Akustickou izolaci vazníkové střechy lze výrazně zlepšit použitím minerální vlny o tloušťce minimálně 200 mm mezi vazníky a doplněním podhledů akustickými deskami s koeficientem zvukové neprůzvučnosti Rw ≥ 40 dB. Takové řešení snižuje přenos hluku od deště a venkovních zdrojů a zvyšuje komfort obytných podkroví. Pro lepší zvukovou izolaci doporučuji také instalovat podlahové izolace a těsnění spár mezi konstrukčními prvky.
Tip: Častou chybou je nedostatečné větrání střešního prostoru, které způsobuje hromadění vlhkosti a následné poškození vazníků. Doporučuji pravidelně kontrolovat a čistit větrací otvory, aby byla zajištěna optimální cirkulace vzduchu a prodloužena životnost konstrukce.
Moderní technologie ve vazníkové konstrukci
Moderní výroba dřevěných příhradových vazníků využívá pokročilý software FINE, který přesně navrhuje optimální rozměry vazníků a zohledňuje statiku střechy. CNC pily zajišťují precizní řezání jednotlivých dílů, což zrychluje montáž vazníků a minimalizuje odchylky. Laserová projekce pak umožňuje přesné umístění a spojování prvků příhradové konstrukce přímo na stavbě. Díky těmto technologiím je prefabrikace vazníků efektivní a zaručuje vysokou kvalitu. Vazníkové krovy navíc nabízejí možnost integrace moderních technologií, například solárních panelů, které lze jednoduše zabudovat do dřevěné střešní konstrukce bez narušení statiky. Takové řešení zvyšuje funkčnost i ekologickou hodnotu střechy.
Časté dotazy (FAQ) k dřevěným vazníkům
Co jsou dřevěné vazníky a jak se používají ve střešní konstrukci?
Dřevěné příhradové vazníky představují prefabrikované prvky dřevěné střešní konstrukce, které přenášejí zatížení střechy na nosné zdi. Díky rozměrům vazníků umožňují překlenout rozpětí až 12 metrů bez nutnosti podpůrných sloupů a zajišťují pevnou statiku střechy.
Jaký je rozdíl mezi dřevěnými vazníky a tradičním krovem?
Dřevěné vazníky zajišťují rychlejší montáž vazníků díky prefabrikaci a zároveň šetří materiál. Na rozdíl od tradičního krovu, který se staví přímo na stavbě a je vhodný pro složitější tvary střech, vazníkové krovy nabízí jednodušší a efektivnější řešení pro standardní střechy.
Jaká je cena dřevěných příhradových vazníků na střechu?
Cena vazníků včetně montáže se pohybuje v rozmezí 600-1000 Kč/m² bez DPH, přičemž cena závisí na rozměrech vazníků, jejich typu a složitosti konstrukce. Do ceny není zahrnuta doprava a použití jeřábu.
Jaké jsou standardní rozměry dřevěných vazníků?
Typické rozměry vazníků mají tloušťku fošen 45-70 mm a výšku vazníků od 80 do 240 mm, přičemž se používá dřevo třídy pevnosti C24 pro zajištění potřebné statiky střechy.
Jak probíhá montáž dřevěných vazníků?
Montáž vazníků zahrnuje uložení na nosné zdi, pevné spojení pomocí ocelových styčníkových desek, důkladné kotvení a zavětrování podle statického návrhu. Dodržení projektové dokumentace je klíčové pro bezpečnost konstrukce.
Jaký je maximální sklon střechy vhodný pro vazníkovou konstrukci?
Vazníkové krovy jsou běžně vhodné pro střechy se sklonem do 45°, přičemž pro strmější střechy je nutný individuální statický posudek a případné úpravy konstrukce.
Jaká je nosnost dřevěných vazníků ve střešní konstrukci?
Standardní užitné zatížení dřevěných vazníků činí 75 kg/m² pro skladovací prostory a až 150 kg/m² pro obytná podkroví podle platných ČSN EN norem.
Jaké jsou výhody dřevěných vazníků oproti klasickému krovu na střeše?
Prefabrikované vazníky šetří čas i materiál, umožňují větší volný prostor v podkroví bez podpěr a obvykle nabízejí nižší cenu montáže díky přesné výrobě a rychlé instalaci.
Jaký materiál se používá na výrobu vazníků?
Používá se hoblované řezivo S4S třídy pevnosti C24 a spojovací prvky tvoří žárově pozinkované ocelové styčníkové desky s minimální vrstvou 275 g/m².
Jaká je životnost vazníků a jak se o ně starat?
Při správné ochraně proti vlhkosti a pravidelné údržbě může dřevěná vazníková konstrukce sloužit desítky let. Větrání střechy a použití protipožárních podhledů prodlužuje životnost a zvyšuje bezpečnost.
Lze do vazníkové konstrukce integrovat solární panely?
Ano, díky přesnému návrhu a prefabrikaci lze vazníky upravit tak, aby podporovaly instalaci solárních panelů a dalších moderních technologií bez narušení statiky.
Jaké jsou nejčastější chyby při montáži dřevěných vazníků a jak je předejít?
Častá chyba spočívá v nesprávném upevnění spojů a nedodržení montážní dokumentace, což ohrožuje stabilitu střechy. Dodržování výrobních plánů a použití vhodných spojovacích materiálů je nezbytné.
Jaká je maximální délka rozpětí dřevěných vazníků bez podpory?
Maximální rozpětí vazníků bez podpůrných sloupů dosahuje přibližně 12 metrů, závisí však na průřezu a druhu použitého dřeva i na typu konstrukce.
Jak se provádí ochrana dřevěných vazníků proti požáru?
Používají se speciální protipožární nátěry a impregnační prostředky, které zpomalují hoření a zvyšují bezpečnost celé střešní konstrukce.
Jaké jsou možnosti využití pohledových dřevěných vazníků ve střešní konstrukci?
Pohledové vazníky se nechávají viditelné v interiéru, kde dodávají prostoru estetický a přírodní charakter, a vyžadují precizní výrobu a kvalitní povrchovou úpravu.
Jaký vliv má vlhkost na životnost dřevěných vazníků a jak ji minimalizovat?
Vlhkost nad 20 % může způsobit hnilobu a deformace vazníků. Je proto nezbytné zajistit správnou ventilaci střechy a používat impregnační ochranu proti vlhkosti.
