Bezpečné zapojení zásuvek a zástrček je základem spolehlivé domácí elektroinstalace. Správné přiřazení elektrických vodičů podle barev a pečlivé dodržení norem minimalizuje riziko úrazu i poruch. Poradím vám, jak na to krok za krokem s důrazem na bezpečnost a funkčnost.
⭐ Co byste měli vědět
- Standardní domácí elektrická síť má napětí 230 V s vodiči fáze (hnědá/černá), nuláku (modrá) a ochranného vodiče (zelenožlutá).
- Pro zapojení zásuvek je nutná elektrotechnická kvalifikace a použití měděných vodičů o průřezu 2,5 mm².
- Délka odizolovaných vodičů pro připojení k zásuvce je 10-14 mm, ochranný vodič se ponechává o 2-3 cm delší.
- Maximální počet zásuvek na jeden okruh je 10; v kuchyni se doporučuje mít minimálně 10 až 15 zásuvek.
- Při odpojování zásuvek s bezšroubovými svorkami je nutné vypnout jistič a ověřit nepřítomnost napětí měřidlem.

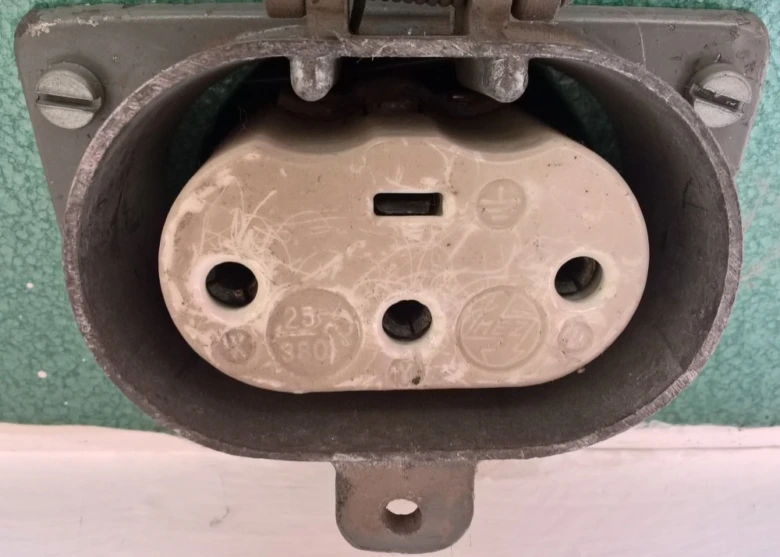

Základní principy zapojení zásuvek v domácí elektroinstalaci
Zásuvka 230 V v domácí elektroinstalaci musí být vždy zapojena s třemi vodiči: fázovým, nulovým a ochranným. Fázový vodič, obvykle hnědý, přivádí elektrickou energii, nulový vodič modrý slouží k uzavření obvodu a zelenožlutý ochranný vodič zajišťuje bezpečnost proti úrazu elektrickým proudem. Správné zapojení zásuvek a zástrček 230 V vyžaduje dodržení bezpečnostních pravidel a používání vodičů s průřezem nejčastěji 2,5 mm².
Barvy elektrických vodičů jsou standardizované a usnadňují orientaci při práci s elektroinstalací zásuvek. Délka odizolovaného vodiče při zapojení by měla být přibližně 15 cm, aby se zajistilo pevné a spolehlivé spojení. Pro bezpečnost zapojení zásuvek je nezbytné, aby práce prováděl kvalifikovaný elektrikář, který má znalosti o správném postupu i o normách platných pro kuchyňské zásuvky a prodlužovací přívody.
Jak správně zapojit zásuvku v domácí elektroinstalaci
- Připravte všechny tři vodiče podle barev a délky 15 cm
- Připojte hnědý fázový vodič do svorky označené L
- Modrý nulový vodič zapojte do svorky označené N
- Zelenožlutý ochranný vodič připojte do zemnicí svorky
- Zajistěte pevné spojení vodičů bez přetahování izolace
Tip: Častou chybou je zaměňování vodičů nebo používání vodičů s nevhodným průřezem, což může vést k přehřívání a nebezpečným situacím. Elektroinstalace zásuvek bez odborné kvalifikace se nedoporučuje vůbec provádět.
Jak správně připojit vodiče ke standardní zásuvce
Při zapojování zásuvek v domácí elektroinstalaci je nezbytné správně připravit vodiče a bezpečně je připojit ke svorkám zásuvky. Následující postup popisuje délku odizolování, typy svorek a přesný způsob připojení fázového, nulového a ochranného vodiče.
Délka a příprava vodičů
Pro správné zapojení zásuvky je třeba odizolovat vodiče v délce 10-14 mm tak, aby byla viditelná čistá měděná část bez poškození. Doporučená délka vodičů pro pohodlnou manipulaci a připojení ke svorkám je zhruba 15 cm. Dodržení těchto rozměrů zajistí bezpečný a pevný kontakt.

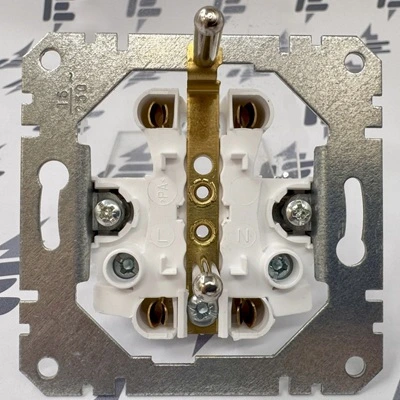

Typy svorek a jejich použití
Šroubové svorky jsou tradičním řešením vhodným zejména pro hliníkové vodiče, protože umožňují pevné dotažení a stabilní kontakt. Nevýhodou je delší montážní čas a riziko špatného utažení, které může vést k přehřívání. Bezšroubové svorky umožňují rychlou a jednoduchou montáž díky pružinovému mechanismu, což zvyšuje bezpečnost zapojení zásuvek a snižuje riziko chyb. Při použití bezšroubových svorek je však nutné zajistit správný průřez vodičů elektroinstalace, aby byla zajištěna dostatečná pevnost spoje.

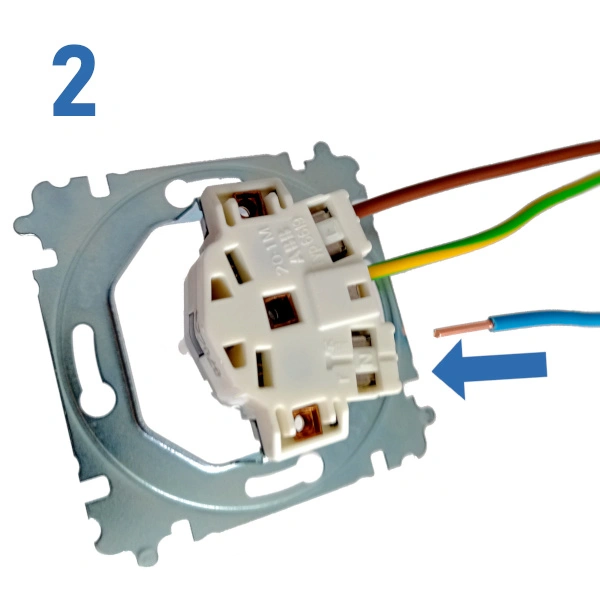

Správné připojení vodičů
- Připojte fázový vodič (hnědý) do svorky označené L.
- Zapojte nulový vodič (modrý) do svorky N.
- Připojte ochranný vodič (zelenožlutý) do svorky PE.
- Upevněte vodiče pevně podle typu svorek, aby nedošlo k uvolnění.
Tento pořádek připojení vodičů zajišťuje bezpečnost a správnou funkci zásuvky. Častou chybou je zaměnění nulového a fázového vodiče, což může vést k nebezpečným situacím. Pro domácí elektroinstalaci s 4 vodiči je tento postup zcela standardní a bezpečný.
Postup zapojení více zásuvek za sebou
Postup zapojení více zásuvek za sebou v domácí elektroinstalaci vyžaduje pečlivé dodržení schématu průběžného zapojení. Tento způsob umožňuje efektivní využití kabeláže a zároveň splňuje bezpečnostní normy. Následující podnadpisy přinášejí konkrétní informace o počtu zásuvek, správném vedení vodičů a nezbytných bezpečnostních opatřeních.
Kolik zásuvek lze bezpečně zapojit za sebou v domácí elektroinstalaci?
Maximální počet zásuvek zapojených průběžně na jeden okruh elektroinstalace zásuvek je doporučený do deseti kusů. Pro dvojzásuvku je třeba vyvést šest vodičů – po třech pro každou zásuvku (fázový, nulový a ochranný vodič). Každý vodič by měl mít délku přibližně 15 cm, což umožňuje správné a bezpečné připojení zásuvek za sebou podle platného schématu zapojení vícenásobné zásuvky v bytě.
Jak správně vyvést vodiče při zapojení více zásuvek?
Při průběžném zapojení zásuvek je správné vyvést vodiče v délce kolem 15 cm, aby bylo možné pohodlně provést spojení bez napětí na vodičích. U dvojzásuvek to znamená 6 vodičů – fáze (hnědá nebo černá), nulový vodič (modrý) a ochranný vodič (zelenožlutý) pro každou část zásuvky zvlášť. Tento postup zapojení zástrček a zásuvek zajišťuje bezpečnost elektroinstalace a minimalizuje riziko nesprávného propojení.
Jaká bezpečnostní opatření dodržet při zapojení více zásuvek za sebou?
Pro bezpečné zapojení zásuvek za sebou je nutné dodržet několik zásad:
- Použít vodiče s minimálním průřezem 2,5 mm², což je standard pro zásuvkové okruhy.
- Respektovat barevné značení elektrických vodičů podle normy (hnědá/černá – fáze, modrá – nulový, zelenožlutá – ochranný vodič).
- Ověřit správnost zapojení po dokončení, ideálně měřením izolačního odporu.
- Zajistit, aby zapojení provedl kvalifikovaný elektrikář, zejména u složitějších instalací.
- Nepoužívat prodlužovací přívody jako trvalé řešení elektroinstalace kvůli bezpečnostním rizikům.
Tip: Častou chybou je zkracování vodičů pod doporučenou délku, což komplikuje správné spojení a může vést k poruše nebo přehřátí. Dodržení délky vodičů a správného průřezu výrazně zvyšuje bezpečnost zapojení zásuvek.
Bezpečnostní zásady a kontrola po zapojení zásuvek a zástrček
Bezpečnost elektroinstalace zásuvek a zapojení zástrček musí být vždy prioritou. Před jakýmkoli zásahem do elektroinstalace je nezbytné odpojit napájení a zajistit jeho mechanickou blokací proti opětovnému zapnutí. K ověření nepřítomnosti napětí a správné polarity vodičů použijte certifikovaný měřicí přístroj s funkcí měření polarity, protože běžná zkoušečka ve tvaru šroubováku neposkytuje dostatečnou jistotu. Správná polarita znamená, že fáze (hnědý, černý nebo šedý vodič) je připojena do svorky L, nulák (modrý vodič) do svorky N a ochranný vodič (zelenožlutý) do svorky PE.
Po dokončení zapojení zásuvek proveďte měření ochranného pospojování, spojitosti vodičů a polarity podle ČSN 33 2000-4-41. Zásuvky nesmí vykazovat známky zahřívání, jiskření, spálenin nebo uvolnění vidlice, což jsou indikátory špatného kontaktu či poškození. V případě těchto závad okamžitě přestaňte zásuvku používat a kontaktujte kvalifikovaného elektrikáře. Jištění zásuvkových okruhů musí odpovídat průřezu vodičů – například pro CYKY kabel 3×2,5 mm² se používá jistič B16A s proudovým chráničem do 30 mA.
Prodlužovací přívody musí mít tři vodiče (L, N, PE) s průřezem odpovídajícím jištění, obvykle 2,5 mm² pro 16 A. Nepoužívejte dvouvodičové prodlužovačky, pokud zásuvka umožňuje připojení vidlice s ochranným kolíkem. Navinutý kabel prodlužovačky při vyšším odběru rozviňte, aby se zabránilo přehřívání. Spojování více prodlužovaček je zakázáno kvůli riziku uvolnění kontaktů a zvýšenému přechodovému odporu.
- Odpojte napájení a zajistěte mechanickou blokací proti opětovnému zapnutí
- Ověřte nepřítomnost napětí a správnou polaritu vodičů pomocí certifikovaného měřicího přístroje s funkcí měření polarity
- Zkontrolujte spojitost ochranného vodiče a jištění okruhu podle platných norem
- Prověřte zásuvky na známky přehřívání, jiskření nebo mechanického poškození
- Nepoužívejte zásuvky a prodlužovací přívody s viditelnými závadami nebo s nesprávným průřezem vodičů
Tipy pro bezpečné zapojení zásuvek a zástrček doma
Při zapojení zásuvky vždy respektujte barevné značení vodičů a průřez elektroinstalace. Častou chybou je záměna fázového vodiče (L) s nulovým (N), která může způsobit nebezpečné situace včetně vzniku zkratu nebo poruchy proudového chrániče. Používejte bezšroubové svorky pro měděné vodiče s průřezem do 2,5 mm², u hliníkových vodičů preferujte šroubové svorky, aby se předešlo uvolnění kontaktu a následnému přehřívání. Nepodceňujte měření polarity po zapojení – nesprávná polarita může vést k úrazu elektrickým proudem.
Na co si dát pozor: Při instalaci průběžných zásuvek (zapojení za sebou) musí být vodiče správně označeny a délka odizolování 10-14 mm, přičemž ochranný vodič PE musí být o 2-3 cm delší než L a N, aby se zabránilo jeho přetržení při manipulaci. Nedostatečné utažení svorek nebo použití nevhodných svorek vede k zahřívání a riziku požáru.
Pro koho se to hodí vs. pro koho NE: Tento postup je vhodný pro nové instalace i rekonstrukce, kde jsou k dispozici standardní třívodičové kabely (L, N, PE). Naopak zapojení zásuvek bez nulového vodiče není standardní a vyžaduje speciální posouzení kvalifikovaným elektrikářem, proto jej nedoporučuji pro běžné domácí instalace.

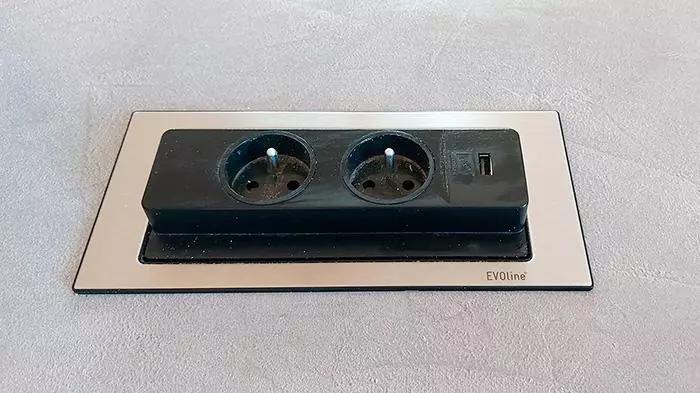

Specifika zapojení zásuvek v kuchyni a vlhkých prostorách
Správné zapojení zásuvek a zástrček v kuchyni a vlhkých prostorách vyžaduje přesné dodržení norem a bezpečnostních pravidel. Zásuvky musí být umístěny a zapojeny tak, aby minimalizovaly riziko úrazu a zároveň poskytovaly dostatek přípojek pro běžné spotřebiče.
Doporučený počet a umístění zásuvek v kuchyni
V kuchyni je doporučeno instalovat minimálně 10 až 15 zásuvek, aby bylo možné komfortně připojit všechny spotřebiče. Zásuvky by měly být umístěny ve výšce 20-30 cm nad pracovní deskou pro snadný přístup, přičemž instalace přímo nad dřezem nebo varnou deskou je zakázána kvůli bezpečnostním rizikům. Elektroinstalace zásuvek v kuchyni by měla využívat kabel CYKY 3×2,5 mm², který je jištěný jističem B16A a doplněný proudovým chráničem s citlivostí 30 mA, což zajišťuje spolehlivou ochranu proti zkratu a úrazu elektrickým proudem.
Normy a bezpečnost v koupelnách a vlhkých prostorách
Zásuvky v koupelnách a dalších vlhkých prostorách musí splňovat přísné normy ČSN, které určují vhodné zóny pro instalaci elektrických zařízení. V těchto prostorách je nezbytné použít proudový chránič 30 mA pro zvýšení bezpečnosti. Bezpečnost zapojení zásuvek v těchto oblastech je dále podpořena správným výběrem průřezu vodičů elektroinstalace a dodržením pravidel ochrany před vlhkostí, aby se minimalizovalo riziko úrazu. Prodlužovací přívody bezpečnost v koupelně neumožňují, proto je třeba dbát na pevnou instalaci zásuvek podle platných předpisů.
Jak správně odpojovat a zaslepovat zásuvky
Při odpojování zásuvek v domácí elektroinstalaci je klíčové nejprve zajistit bezpečnost vypnutím příslušného jističe. Následně lze přistoupit k demontáži zásuvky a vyjmutí vodičů z bezšroubových WAGO svorek. Tyto svorky umožňují snadné stisknutí páčky pro uvolnění vodiče, což zjednodušuje celý proces. Při zaslepení zásuvky doporučuji použít WAGO svorky, které bezpečně spojí vodiče bez rizika zkratu nebo špatného kontaktu. Pro správné zaslepení je nutné vodiče zkrátit na délku přibližně 11 mm, což odpovídá standardní délce potřebné k pevnému uchycení ve svorce.
- Vypnutí jističe – zajistěte odpojení přívodu elektrické energie k zásuvce
- Odšroubování zásuvky – opatrně demontujte kryt a sejmutí zásuvky ze zdi
- Uvolnění vodičů – stiskněte páčky bezšroubových WAGO svorek a vyjměte vodiče
- Zkrácení vodičů – ustřihněte vodiče na délku 11 mm pro zaslepení
- Zaslepení vodičů – spojte vodiče bezpečně pomocí WAGO svorek
Chyby při zapojení zásuvky a jak se jim vyhnout
Častou chybou je nedostatečné vypnutí jističe nebo špatné uchycení vodičů ve svorkách, což může vést k jiskření a poškození elektroinstalace zásuvek. Dodržujte správnou délku vodičů a pevné zapojení pro maximální bezpečnost zapojení zásuvek.

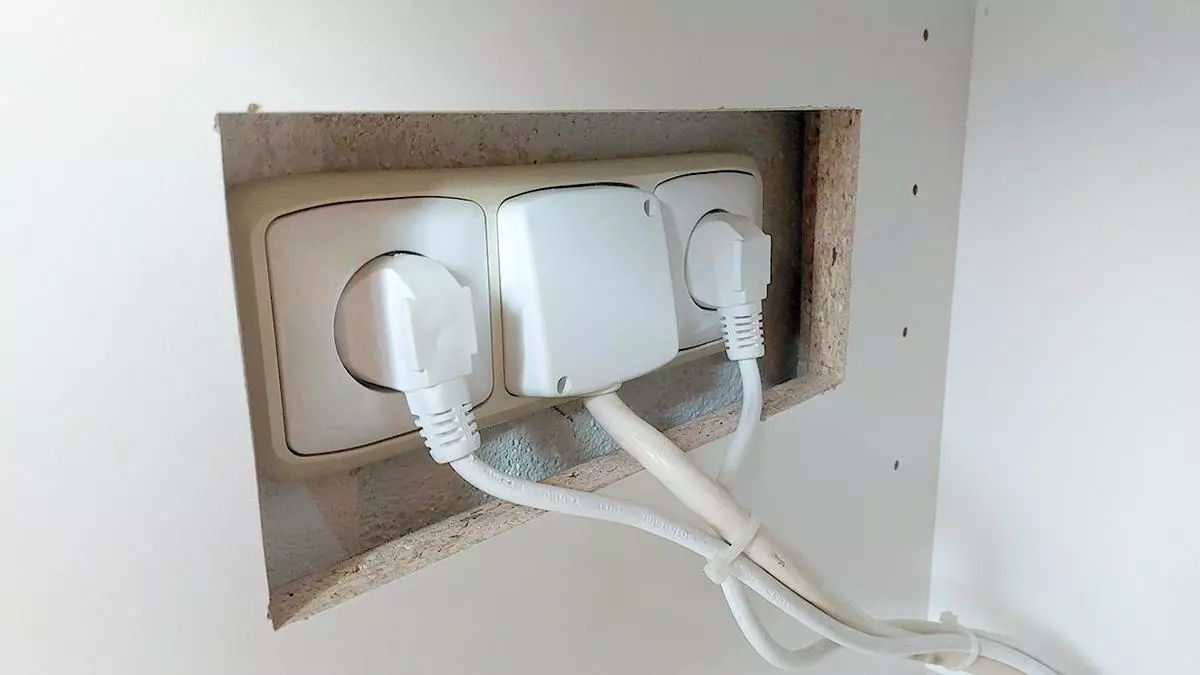

Doporučení pro použití prodlužovaček a bezpečnostní pravidla
Prodlužovačky v domácí elektroinstalaci musí mít tři vodiče – fázový (L), nulový (N) a ochranný (PE) – a průřez vodičů minimálně 2,5 mm² pro zatížení 16 A. Použití dvouvodičových prodlužovacích přívodů představuje vážné bezpečnostní riziko a není vhodné. Kabel prodlužovačky vždy plně rozviňte, protože stočený kabel se může přehřívat a způsobit požár.
Tipy pro bezpečné použití prodlužovačky
- Nepřekračujte maximální zatížení uvedené výrobcem a nepřipojujte více prodlužovaček za sebou
- Zkontrolujte, zda jsou vodiče barevně správně označeny podle normy elektroinstalace zásuvek
- Vyhněte se poškozeným kabelům a bezšroubovým svorkám, které mohou zhoršovat bezpečnost zapojení zásuvek
- Pravidelně kontrolujte stav prodlužovacích přívodů a nahrazujte je při jakémkoliv poškození
Častou chybou při zapojení zásuvek a zástrček je spojování více prodlužovaček, které vede k přetížení a bezpečnostním problémům. Pro začátečníky je proto zásadní dodržovat jednoduchý návod na zapojení zástrčky a zásuvky 230 V, aby byla zajištěna bezpečnost domácí elektroinstalace.
Integrace inteligentních zásuvek a chytrá domácí elektroinstalace
Chytré zásuvky představují moderní řešení pro domácí elektroinstalaci zásuvek, které umožňují dálkové ovládání a časové spínání spotřebičů přes domácí síť. Instalace těchto zařízení vyžaduje přesné dodržení bezpečnost zapojení zásuvek, včetně správného průřezu vodičů elektroinstalace a respektování barev elektrických vodičů. Pro zabezpečení bezproblémového provozu doporučuji pečlivě sledovat tipy pro bezpečné zapojení zásuvek a zástrček doma, zejména při zapojení prodlužovacích přívodů. Inteligentní domácí elektroinstalace tak výrazně zvyšuje komfort a zároveň udržuje vysoký standard bezpečnosti.
Časté dotazy
Jaká je správná délka odizolování vodičů pro připojení do zásuvky?
Délka odizolování vodičů by měla být 10-14 mm podle měrky zásuvky, aby se zajistilo pevné a bezpečné připojení.
Kolik zásuvek lze maximálně připojit na jeden zásuvkový okruh?
Na jeden zásuvkový okruh lze připojit maximálně 10 zásuvek, přičemž dvojzásuvka se počítá jako jedna.
Jaké vodiče se používají v domácí elektroinstalaci pro zásuvky 230 V?
Používají se měděné vodiče s pevnými jádry, hnědé/černé pro fázi (L), modré pro nulák (N) a zelenožluté pro ochranný vodič (PE).
Jak správně odpojovat zásuvku s bezšroubovými svorkami?
Nejprve vypněte jistič, ověřte nepřítomnost napětí měřidlem, odšroubujte kryt, stiskněte páčku svorky a opatrně vytáhněte vodič.
Proč je důležité používat proudový chránič u kuchyňských zásuvek?
Proudový chránič 30 mA chrání před úrazem elektrickým proudem a snižuje riziko požáru, proto je u kuchyňských zásuvek doporučen.
Jaký průřez vodičů je doporučen pro zásuvky v kuchyni?
Doporučený průřez vodičů pro kuchyňské zásuvky je 2,5 mm², kabel CYKY 3×2,5 mm², jištěný jističem B16A.
Mohu zapojit zásuvku bez nulového vodiče?
Zapojení zásuvky bez nulového vodiče (N) není standardní a vyžaduje odborné posouzení, protože může ohrozit bezpečnost.
Jaké jsou nejčastější chyby při zapojení zásuvek a zástrček?
Mezi chyby patří špatné upevnění vodičů, nesprávné barevné značení, použití nevhodných svorek a nedodržení bezpečnostních postupů.
Jak správně zapojit zásuvky za sebou podle schématu?
Použijte průběžné zapojení s vyvedením 6 vodičů pro dvojzásuvku, délka vodičů cca 15 cm, a dbejte na správné připojení fází, nuláku a PE.
Jaké bezpečnostní zásady platí při práci s domácí elektroinstalací?
Vždy odpojte napájení, zajistěte proti opětovnému zapnutí, použijte vhodné měřicí přístroje a kontrolujte polaritu a spojitost po instalaci.

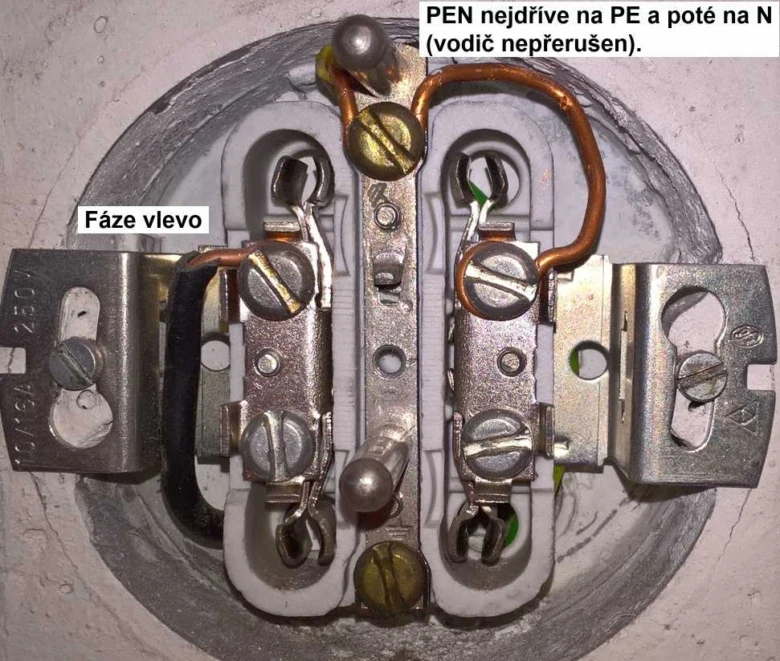

Jak správně zapojit zásuvku s pouze dvěma vodiči?
Při zapojení zásuvky s dvěma vodiči je nutné připojit fázi a nulový vodič, přičemž ochranný vodič není přítomen, proto je třeba zajistit správnou izolaci a nenechávat odkryté části vodičů.
Jak postupovat při zapojení více zásuvek za sebou podle schématu?
Při zapojení zásuvek za sebou je třeba dodržet krokové připojení vodičů podle schématu, kde fáze, nulák i ochranný vodič prochází jednotlivými zásuvkami, přičemž každý vodič se připojuje ke správným svorkám v pořadí podle schématu.
