Správné odvodnění pozemku patří mezi klíčové kroky při stavbě i úpravě zahrady. Drenážní systémy využívají drenážní trubky, geotextilie a štěrk, které společně zajišťují efektivní odvod vody a ochranu stavebních konstrukcí. Výběr vhodných materiálů a správná instalace výrazně ovlivňují dlouhodobou funkčnost celého systému.
📊 Klíčová fakta
- Drenážní trubky se ukládají do štěrkového lože frakce 16/32 mm, které musí být důkladně zhutněné.
- Doporučený spád drenáže pro stabilní odtok je 2-3 %, minimálně však 0,5-1 %.
- Pro zahrady a pozemky bez pojezdu se používají trubky s kruhovou tuhostí SN 4, pro pojezdové plochy SN 8.
- Netkaná geotextilie s gramáží 200-300 g/m² zabraňuje zanášení drenážních trubek jemnými částicemi půdy.
- Drenážní tunely GRAF mají objem 300 litrů a slouží k vsakovacím systémům pro efektivní správu podzemní vody.
Co jsou drenážní stavební a zahradní systémy a jak fungují
Drenážní stavební a zahradní systémy zajišťují efektivní odvodnění pozemku a stavby tím, že odvádějí přebytečnou vodu z půdy pryč od základů a zahradních ploch. Fungují na principu perforovaných drenážních trubek, které jsou uloženy v štěrkovém loži o frakci 16/32 mm a obaleny geotextilií s gramáží 200-300 g/m². Perforace drenážní trubky umožňuje vstup vody do potrubí, kde je následně odváděna do vhodného místa, například do revizní šachty drenážního systému nebo do odvodňovacího tunelu.
Geotextilie drenáž zabraňuje zanášení štěrkového lože nečistotami a zajišťuje dlouhodobou funkčnost systému. Štěrk drenážní plní funkci filtračního a drenážního média, které umožňuje rychlý průtok vody směrem k trubkám. Díky správné instalaci drenážního systému dochází ke snížení rizika vzniku vlhkosti ve stavebních konstrukcích a zlepšení podmínek pro zahradní rostliny.
Drenážní systém pro zahradu – tipy a rady pro začátečníky
Při výběru drenážní trubky pro stavbu se doporučuje zvolit materiály odolné proti mechanickému poškození a chemickému vlivu. Pro zahrady je vhodná flexibilní drenážní hadice s perforací, která se snadno instaluje i v členitém terénu.
Hlavní komponenty drenážního systému:
- Drenážní trubka s perforací
- Štěrkové lože o frakci 16/32 mm
- Geotextilie drenáž s gramáží 200-300 g/m²
- Revizní šachta drenáž pro kontrolu a údržbu
- Drenážní tunel nebo sběrná jímka pro odvod vody
Typy drenážních trubek a jejich vhodné použití
Drenážní systémy využívají různé typy trubek podle zatížení a umístění na pozemku. Správný výběr drenážní trubky zajistí efektivní odvodnění pozemku a dlouhodobou funkčnost systému.
Materiály a životnost drenážních trubek
Drenážní trubky se vyrábějí převážně z materiálů PVC a HDPE, které odolávají korozi i mechanickému poškození. Tyto materiály mají životnost přes 50 let, což zajišťuje dlouhodobou spolehlivost drenážního systému. PVC trubky jsou lehčí a snadno se instalují, zatímco HDPE nabízí vyšší pružnost a odolnost vůči chemickým vlivům.
| Typ trubky | Zatížení | Použití |
|---|---|---|
| Drenážní trubka SN 4 | Nízké (zahrady, bez pojezdu) | Odvodnění zahrad a nezpevněných ploch |
| Drenážní trubka SN 8 | Vysoké (zpevněné plochy) | Odvodnění kolem domu, pojezdové cesty |
| Částečně perforovaná trubka | Srážková a boční voda | Sběr a odvádění povrchové vody |
Drenážní trubka SN 4 je vhodná pro zahrady a pozemky bez pojezdu, kde zatížení není vysoké. Naproti tomu trubka SN 8 snese zatížení zpevněných ploch s pojezdem, jako jsou příjezdové cesty či parkoviště. Částečně perforované trubky umožňují efektivní sběr srážkové vody a bočního prosaku, což je klíčové pro správné odvodnění.
Volba správné drenážní trubky závisí na zatížení, umístění a účelu drenážního systému. Pro stavební drenáž se často doporučuje pevnější SN 8, zatímco pro zahradní drenáž postačuje SN 4.
Odborná rada: Při instalaci drenáže nezapomeňte na správný spád drenáže a použití geotextilie drenáž k oddělení štěrku od zeminy, aby se zabránilo zanášení systému. Revizní šachta drenáž umožní pravidelnou kontrolu a údržbu odvodnění.
Jak správně navrhnout a položit drenážní systém (hloubka, spád, materiály)
Pro správné fungování drenážního systému je klíčové dodržet správný návrh drenážní rýhy, hloubku a spád, stejně jako vhodný výběr a uložení materiálů. Následující postup vám pomůže založit drenáž kolem domu či na zahradě efektivně a dlouhodobě.

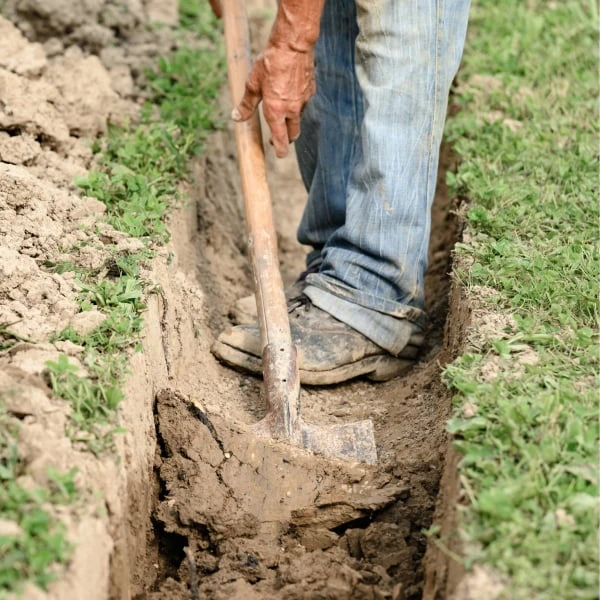

Příprava drenážní rýhy
Drenážní rýha by měla být vykopána do hloubky odpovídající základové spáře stavby, což zajistí optimální odvod vody z okolí domu. Spád drenáže se doporučuje minimálně 0,5-1 %, ideálně však 2-3 %, aby voda odtékala bez zbytečných zádržných míst a nedocházelo k zamokření pozemku. Správný spád zabraňuje vzniku stojaté vody a zvyšuje účinnost odvodnění pozemku.

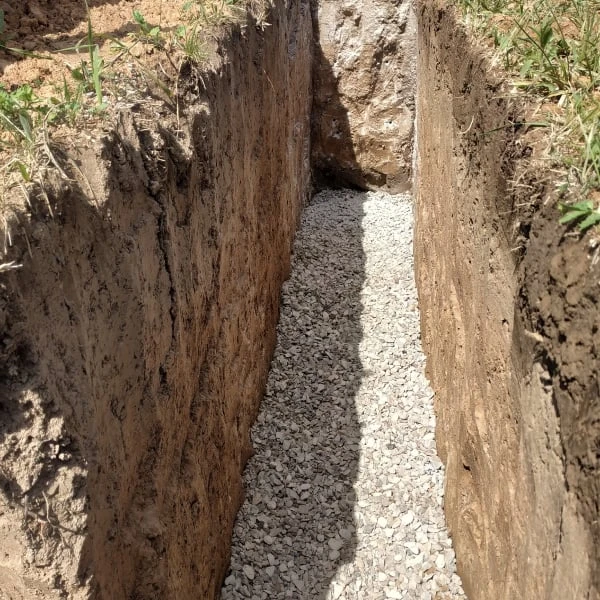

Uložení drenážní trubky a štěrku
Perforovaná drenážní trubka se ukládá s otvory směřujícími dolů nebo do stran do štěrkového lože frakce 16/32 mm. Štěrk drenážní umožňuje volný průtok vody a zároveň slouží jako filtrační vrstva, která zabraňuje zanášení trubky většími částicemi. Důkladné zhutnění štěrkového lože je nezbytné pro stabilitu drenážního tunelu a správnou funkci systému.

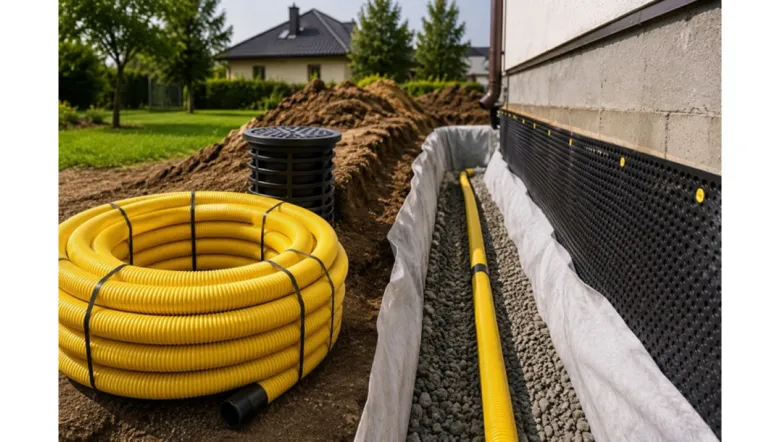

Zakrytí a obalení geotextilií
Geotextilie drenáž s gramáží 200-300 g/m² se používá k obalení drenážní trubky a štěrku, čímž zabraňuje vnikání jemných částic půdy do drenážního systému. Tento materiál prodlužuje životnost drenáže a snižuje potřebu údržby, například v revizní šachtě drenáž se tak méně usazuje sediment. Správné použití geotextilie je proto zásadním krokem při instalaci drenáže.
- Výkop drenážní rýhy – do hloubky základové spáry se spádem 2-3 %
- Uložení perforované drenážní trubky – otvory dolů nebo do stran do štěrkového lože 16/32 mm
- Obalení drenážní trubky geotextilií – gramáž 200-300 g/m² pro ochranu proti zanášení
- Zakrytí štěrkem a zasypání zeminy – pečlivé zhutnění pro stabilitu a dlouhodobou funkci
Tip: Častou chybou je podcenění spádu drenážní rýhy pod 0,5 %, což vede k nedostatečnému odtoku vody a riziku zamokření základů. Pro koho se drenáž hodí? Ideální je u staveb na svažitém i rovinatém pozemku s vyšší hladinou spodní vody, naopak pro velmi suché a dobře propustné půdy není instalace drenáže nezbytná.
Kam a jak odvádět vodu z drenážního systému
Odvod vody z drenážního systému je klíčový pro správnou funkci odvodnění pozemku i ochranu stavebních konstrukcí. Volba vhodného místa a způsobu odvodu vody přímo ovlivňuje účinnost drenáže a zabraňuje přemokření či vlhkosti v okolí domu. Níže uvádím konkrétní možnosti a pravidla pro správný odvod dešťové vody z drenážního systému.
Kam odvádět vodu z drenáže podle místních podmínek?
Vodou z drenážního systému lze odvádět do vsakovací jímky, která umožňuje postupné vsakování vody do podloží a je vhodná zejména na propustných půdách. Další možností je retenční nádrž, která slouží k dočasnému zadržení vody s řízeným odtokem, čímž se snižuje zatížení kanalizace během přívalových dešťů. Připojení k dešťové kanalizaci je možné pouze za podmínky splnění místních legislativních požadavků a hydrogeologického průzkumu. V některých případech lze vodu odvádět do zahradního jezírka, které zároveň plní estetickou a ekologickou funkci. Při plánování odvodu je nutné zohlednit propustnost podloží, dostupnost kanalizační sítě a legislativní omezení.
Jaké jsou druhy drenáží a jejich specifika?
Drenážní systémy rozlišujeme na stavební drenáže, které chrání základy a spodní stavbu před vlhkostí, a zahradní drenáže, které zajišťují odvodnění terénu a snižují hladinu podzemní vody. Pro stavební drenáž se používají perforované drenážní trubky uložené v štěrkovém loži, obalené geotextilií drenáž s gramáží 200-300 g/m², která zabraňuje zanášení. Zahradní drenážní tunely s objemem kolem 300 litrů slouží k efektivnímu vsakování vody do podloží. Částečně perforované drenážní trubky jsou určeny k odvádění srážkové i boční vody, čímž snižují tlak na základové konstrukce a zabraňují přemokření. Drenážní rýha vyplněná štěrkem a případně doplněná trativodem (francouzským drénem) je vhodná pro svahy, zahrady a opěrné zdi.
Jaká je ideální hloubka drenáže kolem domu a proč?
Hloubka drenážní rýhy by měla odpovídat hloubce základové spáry, tedy obvykle 0,5 až 1 metr pod úrovní terénu. Drenážní trubka se pokládá do štěrkového lože frakce 16/32 mm s minimálním spádem 0,5-1 %, ideálně 2-3 %, aby voda mohla samovolně odtékat do revizní šachty drenáž nebo do odtokového systému. Správná hloubka a spád drenáže zabraňují hromadění vody u základů, minimalizují riziko vzlínající vlhkosti a chrání konstrukci domu i okolní pozemek před poškozením. Revizní šachty se umisťují v rozích, změnách směru a důležitých uzlech systému pro snadnou kontrolu a údržbu.
Tip: Častou chybou je nedodržení minimálního spádu drenáže, což vede k zadržování vody v drenážní rýze a následné poruše funkce celého systému.
Odborná rada: Drenážní systém je vhodný pro pozemky s jílovitou nebo špatně propustnou půdou, ve svazích a tam, kde je výskyt podzemní vody či problémy s vlhkostí zdiva. Naopak není efektivní bez správné hydroizolace základů a na pozemcích s velmi nepropustným podložím bez možnosti odtoku vody.
Údržba drenážních systémů a časté chyby při instalaci

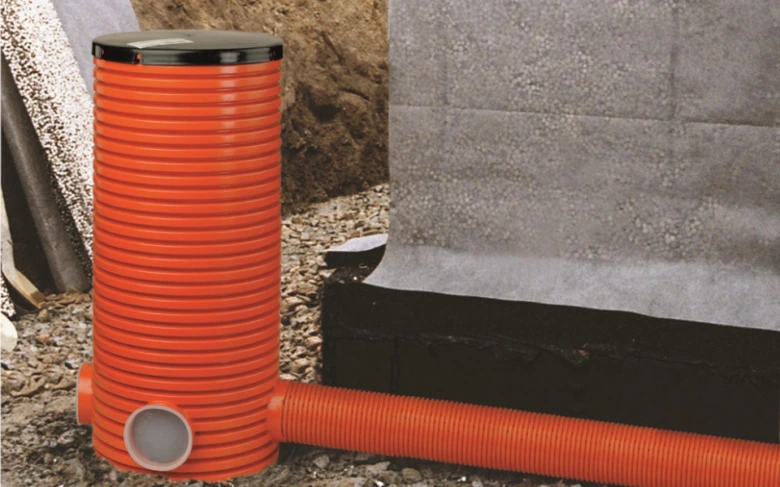

Údržba drenážních systémů je klíčová pro zachování funkčnosti a prodloužení životnosti celého odvodňovacího zařízení. Revizní šachty drenážních systémů slouží k pravidelné kontrole a čištění, které by měly probíhat minimálně jednou ročně a vždy po intenzivních deštích. Zanesení drenážních trubek z důvodu nedostatečné údržby může snížit průtok vody až o 50 % a zvýšit riziko zamokření základů či zahradních ploch.
Jaké chyby se často dělají při instalaci drenáže
Nejčastější chyby při instalaci drenážních systémů výrazně snižují jejich účinnost a mohou způsobit poškození stavby nebo zahrady:
- Nedostatečný spád drenážní rýhy pod 0,5 % vede ke stagnaci vody a zpětnému tlaku na konstrukci, optimální spád by měl být mezi 2-3 % pro stabilní odtok.
- Vynechání geotextilie s gramáží 200-300 g/m² umožňuje pronikání jílovité zeminy do štěrkového lože, což způsobuje zanášení drenážních trubek a tunelů.
- Použití nevhodného štěrku s frakcí menší než 16/32 mm nebo obsahujícího jemné částice výrazně snižuje průchodnost vody a zkracuje životnost systému.
- Nesprávné zakončení drenážního potrubí bez odvodu vody do vsakovací jímky, retenční nádrže či kanalizace vede k rozvlhčení nevhodných míst v okolí domu a může způsobit erozi půdy.
Tip: Při instalaci je zásadní položit drenážní trubku minimálně 30 cm pod úroveň základů, aby byla zajištěna ochrana proti vzlínající vlhkosti a zároveň efektivní odvodnění pozemku.
Odborná rada: Drenážní systém je vhodný pro pozemky s jílovitou nebo špatně propustnou půdou, ve svazích a u staveb s výskytem podzemní vody. Naopak na velmi propustných písčitých půdách bez problémů s vlhkostí není instalace rozsáhlé drenáže nezbytná a může být zbytečně nákladná.
Ekologické aspekty a moderní technologie v drenážních systémech
Drenážní systémy významně ovlivňují místní ekosystémy, pokud nejsou správně navrženy a instalovány. Použití geotextilie drenáž s gramáží 200-300 g/m² zabraňuje zanášení drenážních trubek jemnými částicemi půdy a zajišťuje dlouhodobou průchodnost systému. Moderní technologie, například inteligentní senzory vlhkosti půdy, umožňují kontinuální sledování stavu odvodnění a optimalizují provoz bez nadměrného vysušování okolní vegetace. Automatizované systémy údržby snižují nutnost manuálních zásahů, čímž minimalizují zásahy do přírodního prostředí a prodlužují životnost komponent, jako jsou drenážní tunely GRAF o objemu 300 litrů nebo revizní šachty drenáž.
Drenážní systém pro zahradu – tipy a rady pro začátečníky
- Použijte štěrk drenážní frakce 16/32 mm pro správné filtrování vody a zajištění optimálního průtoku
- Instalujte revizní šachtu drenáž v rozích a změnách směru pro snadnou kontrolu a pravidelnou údržbu
- Dodržujte spád drenáže minimálně 0,5 %, ideálně 2-3 %, aby voda odtékala efektivně a nedocházelo k zadržování
- Využijte inteligentní senzory vlhkosti pro prevenci přemokření a zbytečného vysušování půdy
Tip: Pro vlastní instalaci doporučuji přesně dodržet návod na instalaci zahradní drenáže krok za krokem, protože častou chybou je příliš mělké uložení drenážní hadice, které vede k zanášení štěrkového lože a poruchám systému. Správně provedená drenáž zlepší stav zahrady a ochrání stavbu před vlhkostí, přičemž respektuje a minimalizuje dopad na okolní ekosystém.
Časté dotazy
Jaká je ideální hloubka pro drenáž kolem domu?
Drenážní rýha by měla být vedena do hloubky základové spáry domu, se spádem minimálně 0,5-1 %, ideálně 2-3 % pro správný odtok vody.
Jaký štěrk je vhodný pro drenážní systém?
Nejvhodnější je štěrk frakce 16/32 mm bez jemných částic, které by mohly zanášet drenážní trubky.
Kdy je potřeba použít drenážní trubku SN 8?
Trubky SN 8 jsou určeny pro zpevněné plochy s pojezdem, jako jsou příjezdové cesty a parkoviště, díky vyšší mechanické odolnosti.
Kam lze odvádět vodu z drenážního systému?
Vodu lze odvádět do vsakovacích jímek, retenčních nádrží, dešťových kanalizací nebo zahradních jezírek s ohledem na legislativu.
Jak často je potřeba kontrolovat drenážní systém?
Údržba drenáže by měla zahrnovat kontrolu revizních šachet a čištění odtoků minimálně jednou ročně a po silných deštích.
Co je to částečně perforovaná drenážní trubka?
Trubka s perforací jen na části obvodu, určená pro odvádění srážkové nebo bočně přitékající vody.
Jakou funkci má geotextilie v drenážním systému?
Geotextilie s gramáží 200-300 g/m² zabraňuje zanášení drenážních trubek jemnými částicemi půdy a zajišťuje dlouhodobou funkčnost systému.
Jaké chyby se často dělají při instalaci drenáže?
Nejčastější chyby jsou nedostatečný spád, chybějící geotextilie, použití nevhodného štěrku a zakončení drenáže bez odtoku.
Jaké materiály se používají pro drenážní trubky a jaká je jejich životnost?
Drenážní trubky jsou nejčastěji z PVC a HDPE, materiály odolné vůči korozi a mechanickému poškození, s životností přes 50 let.
Jaké moderní technologie se využívají v drenážních systémech?
Používají se inteligentní senzory pro monitorování vlhkosti a automatizovaná údržba, které pomáhají minimalizovat ekologický dopad.
Jaké jsou hlavní typy drenážních systémů používaných ve stavebnictví a zahradnictví?
Existují povrchová, podzemní a kombinovaná drenážní řešení, přičemž podzemní drenáž je nejčastější pro odvod přebytečné vody z půdy.
Jaký je doporučený spád pro správnou funkci drenážní trubky?
Optimální spád drenážní trubky je přibližně 1 až 2 % (10-20 mm na 1 metr délky) pro efektivní odvod vody.
Jak postupovat při instalaci zahradní drenáže krok za krokem?
Nejprve vykopeme rýhu do hloubky 50-70 cm, poté položím drenážní trubku s geotextilií a štěrkem, nakonec zasypeme zeminou a upravíme povrch.
Jaké jsou ekologické výhody správně navrženého drenážního systému?
Správná drenáž snižuje erozi půdy a zabraňuje přemokření, čímž podporuje zdravý růst rostlin a pomáhá udržovat biodiverzitu.
Jaké normy a legislativa se vztahují na instalaci drenážních systémů v České republice?
Drenážní systémy musí splňovat normu ČSN EN 752 a zákon o vodách č. 254/2001 Sb., které upravují správné odvádění a likvidaci vod.
