Elektroinstalace v koupelně vyžaduje přesné dodržování bezpečnostních zón, které definují, kde je možné instalovat zásuvky, svítidla a další zařízení. Normy rozdělují koupelnu na konkrétní instalační zóny, například kolem sprchového koutu, aby se minimalizovalo riziko úrazu elektrickým proudem. Správné schéma elektroinstalace v koupelně je klíčové pro bezpečnost a funkčnost celého prostoru.
🔑 Klíčové body
- Bezpečnostní zóny v koupelně jsou vymezeny normou ČSN 33 2000-7-701 a rozdělují prostor na zóny 0 až 3 podle rizika kontaktu s vodou.
- Zóna 0 je vnitřní prostor vany nebo sprchové vaničky s požadavkem na krytí zařízení minimálně IPX7.
- Zásuvky na 230 V nesmějí být v zónách 0 a 1 a v zóně 2 musí mít krytí minimálně IP44 a být vzdáleny nejméně 60 cm od vany či sprchy.
- Výška umístění zásuvek mimo umývací prostor je obvykle do 1,2 m nad podlahou, zásuvka pro pračku bývá 16 cm nad podlahou.
- Všechny elektroinstalace v koupelně musí být chráněny proudovým chráničem s vybavovacím proudem max. 30 mA pro zvýšení bezpečnosti.
Přehled bezpečnostních zón v koupelně podle normy ČSN 33 2000-7-701
Bezpečnostní zóny v koupelně podle normy ČSN 33 2000-7-701 jsou rozděleny do čtyř oblastí (zóna 0 až 3), které určují míru rizika kontaktu elektroinstalace s vodou a vlhkostí. Zóna 0 je vnitřní prostor vany nebo sprchového koutu, zóna 1 sahá do výšky 2,25 metru a 0,6 metru od okraje vany. Zóny 2 a 3 pak rozšiřují oblast kolem těchto prostor s postupně nižšími požadavky na ochranu elektroinstalace.
Co jsou bezpečnostní zóny v koupelně podle ČSN 33 2000-7-701?
Bezpečnostní zóny v koupelně definované normou ČSN 33 2000-7-701 určují rozdělení prostoru podle nebezpečí vzniku elektrického úrazu vlivem vlhkosti a vody. Zóna 0 znamená prostor uvnitř vany nebo sprchové vaničky, kde je nejvyšší riziko kontaktu s vodou. Zóna 1 pokrývá prostor do výšky 2,25 m nad vanou a horizontálně 0,6 m od jejího okraje. Zóna 2 zahrnuje dalších 0,6 m do prostoru od zóny 1. Zóna 3 je oblast mimo zónu 2, kde riziko vlhkosti již výrazně klesá. Tyto zóny určují typ a kvalitu elektroinstalace, zejména krytí IP (Index ochrany).
Jaké jsou rozměry a požadavky na krytí IP v jednotlivých zónách?
Zóna 0 představuje vnitřní prostor vany nebo sprchového koutu a vyžaduje zařízení s krytím minimálně IPX7, což znamená ochranu proti dočasnému ponoření do vody. Zóna 1 se rozprostírá do výšky 2,25 m a 0,6 m od vany, kde musí být instalována zařízení s krytím minimálně IPX4 – odolnost proti stříkající vodě. Zóna 2 rozšiřuje oblast o dalších 0,6 m a vyžaduje krytí IP44, tedy ochranu proti stříkající vodě a prachu. Zóna 3 sahá až do 2,4 m od okraje zóny 2, kde stačí minimální krytí IP21, což chrání proti kapající vodě.
| Zóna | Popis prostoru | Rozměry | Požadované krytí IP |
|---|---|---|---|
| Vnitřní prostor vany nebo sprchové vaničky | Uvnitř vany | IPX7 | |
| 1 | Okolí vany do výšky 2,25 m a 0,6 m horizontálně | Výška 2,25 m, 0,6 m od vany | IPX4 |
| 2 | Rozšířená oblast o dalších 0,6 m | Dalších 0,6 m horizontálně | IP44 |
| 3 | Oblast do 2,4 m od okraje zóny 2 | 2,4 m od okraje zóny 2 | IP21 |
Jaké jsou hlavní změny v bezpečnostních zónách v koupelně pro rok 2026?
Aktualizace normy ČSN 33 2000-7-701 pro rok 2026 zpřesnila definice bezpečnostních zón a zvýšila požadavky na krytí IP u elektroinstalace v koupelně. Nově je kladen větší důraz na používání SELV (bezpečné nízké napětí) v zónách 0 a 1, což snižuje riziko úrazu elektrickým proudem. Rovněž se zpřísnila pravidla pro umístění zásuvek v koupelně, které musí odpovídat příslušným zónám a jejich požadavkům na krytí a ochranu. Toto přijetí opatření výrazně zvyšuje bezpečnost elektroinstalace v koupelnách podle platných evropských norem.
Pravidla pro umístění zásuvek a vypínačů v jednotlivých bezpečnostních zónách
Elektroinstalace v koupelně podléhá přísným normám, které definují instalační zóny koupelna podle míry rizika kontaktu s vodou. Zásuvky 230 V nesmí být instalovány v zónách 0 a 1, tedy přímo ve sprchovém koutě nebo vaně. V zóně 2 lze zásuvky umístit pouze s krytím minimálně IP44, což zajišťuje ochranu proti stříkající vodě, a navíc musí být vzdáleny nejméně 60 cm od okraje vany nebo sprchy.
Výška umístění zásuvek mimo umývací prostor by neměla přesáhnout 1,2 metru nad podlahou, což usnadňuje bezpečný přístup. Specifickou výjimkou jsou zásuvky pro pračku, které se instalují ve výšce přibližně 16 cm nad podlahou, aby bylo možné pohodlné připojení spotřebiče. Ve všech zónách musí elektroinstalace zahrnovat proudový chránič s hodnotou 30 mA, což výrazně snižuje riziko úrazu elektrickým proudem.
Kde smí být umístěna zásuvka v koupelně podle norem
- Zásuvky v zónách 0 a 1 jsou zakázány
- V zóně 2 zásuvky s krytím IP44 a vzdáleností min. 60 cm od vany nebo sprchového koutu
- V zóně 3 lze zásuvky instalovat bez speciálních požadavků na krytí, ale vždy s proudovým chráničem 30 mA
- Vypínače se obvykle umisťují mimo zónu 0 a 1, často v zóně 3 nebo mimo koupelnu
Tipy pro bezpečnou elektroinstalaci v koupelně a definici zón zahrnují pečlivé dodržování těchto pravidel a kontrolu krytí IP zařízení, aby elektroinstalace odpovídala platné zóny v koupelně norma platné v roce 2026. Dodržování těchto zásad chrání před rizikem úrazu a zajišťuje bezproblémový provoz elektrospotřebičů v koupelně.
Požadavky na osvětlení v koupelnových bezpečnostních zónách
Elektroinstalace v koupelně musí respektovat přísná pravidla ochrany proti vlhkosti, která se liší podle instalačních zón. Svítidla ve zóně 0, tedy uvnitř sprchového koutu, musí mít krytí minimálně IPX7, což zajišťuje ochranu proti ponoření do vody. V zóně 1, která je bezprostředně nad vanou nebo sprchovým koutem, je nezbytné použít svítidla s krytím alespoň IPX4, tedy odolná proti stříkající vodě. Zóna 2 vyžaduje svítidla s krytím minimálně IP44, což chrání před stříkající vodou z více směrů. V méně exponované zóně 3 postačuje krytí IP21.
Pro osvětlení koupelny je doporučeno umístit hlavní zdroj světla uprostřed stropu a doplnit osvětlení u zrcadla, aby se minimalizovaly stíny a zlepšila viditelnost. LED svítidla s možností stmívání přinášejí úsporu energie a komfortní regulaci světla.
Jaké jsou bezpečnostní požadavky na elektroinstalaci ve sprchovém koutě
Ve sprchovém koutě platí nejpřísnější požadavky na krytí zařízení – svítidla musí mít krytí IPX7, aby byla chráněna proti plnému ponoření do vody, což je zásadní pro zajištění bezpečnosti.
| Zóna | Umístění | Minimální krytí IP | Vhodné osvětlení |
|---|---|---|---|
| Zóna 0 | Přímo ve sprchovém koutu | IPX7 | Vodotěsná LED svítidla |
| Zóna 1 | Nad vanou nebo sprchou | IPX4 | Odolná svítidla proti stříkající vodě |
| Zóna 2 | Okolí zóny 1 | IP44 | Svítidla odolná proti vlhkosti |
| Zóna 3 | Vzdálenější okolí koupelny | IP21 | Standardní koupelnová svítidla |
Tip: Častou chybou je instalace svítidel s nižším krytím než stanoví norma, což může vést k poruchám a nebezpečí úrazu elektrickým proudem. Dodržování zón a krytí je klíčové pro bezpečnost a funkčnost osvětlení v koupelně.
SELV a jeho použití v koupelnové elektroinstalaci
SELV (bezpečné malé napětí) představuje zásadní prvek elektroinstalace v koupelně, zejména v zónách 0 a 1, kde je zvýšené riziko kontaktu s vodou. Podle nové normy elektroinstalace v koupelně se SELV definuje jako střídavé napětí do 12 V a stejnosměrné do 25 V, což výrazně minimalizuje riziko úrazu elektrickým proudem. K zajištění SELV se často používá oddělovací transformátor, který bezpečně odděluje nízkonapěťovou část od zbytku elektrické sítě.
Tabulka základních parametrů SELV:
| Parametr | Hodnota | Význam |
|---|---|---|
| AC napětí | do 12 V | Bezpečné střídavé napětí |
| DC napětí | do 25 V | Bezpečné stejnosměrné napětí |
| Použití v koupelně | Zóny 0 a 1 | Minimalizace rizika úrazu |
Pro bezpečnou elektroinstalaci v koupelně doporučuji:
- Používat SELV především ve sprchovém koutě a dalších vlhkých zónách
- Dodržovat instalační zóny koupelna podle platné zóny v koupelně norma
- Umísťovat zásuvky v koupelně pouze mimo vyhrazené bezpečnostní zóny
Tip: Instalace SELV v zónách 0 a 1 umožňuje bezpečné použití elektrických zařízení i v bezprostřední blízkosti vody, což je klíčové pro dodržení předpisů a ochranu uživatelů.
Elektroinstalace v koupelně podle nové normy – co se změnilo
Nová norma zpřísnila požadavky na definici zón v koupelně a rozšířila povinné použití SELV v zónách 0 a 1. To znamená, že elektroinstalace v koupelně schéma musí jasně vyznačovat tyto oblasti a odpovídající ochranná opatření.
Zásady ochranného pospojování a další bezpečnostní opatření v koupelně
Ochranné pospojování a další bezpečnostní opatření patří k základním pravidlům elektroinstalace v koupelně, kde vlhkost a přítomnost vody vyžadují zvýšenou ochranu. Všechny kovové části koupelny, včetně vany, armatur, topného žebříku a potrubí, musí být propojeny ochranným pospojováním, které minimalizuje riziko úrazu elektrickým proudem při poruše izolace. Elektroinstalace musí být provedena kabeláží chráněnou proti mechanickému poškození, instalovanou v trubkách nebo lištách, s použitím vodičů minimálního průřezu 1,5 mm² pro osvětlení a 2,5 mm² pro zásuvky. Veškeré zásuvky a vypínače v koupelně musí být chráněny proudovým chráničem s vybavovacím proudem maximálně 30 mA, který zajistí rychlé odpojení při úniku proudu.

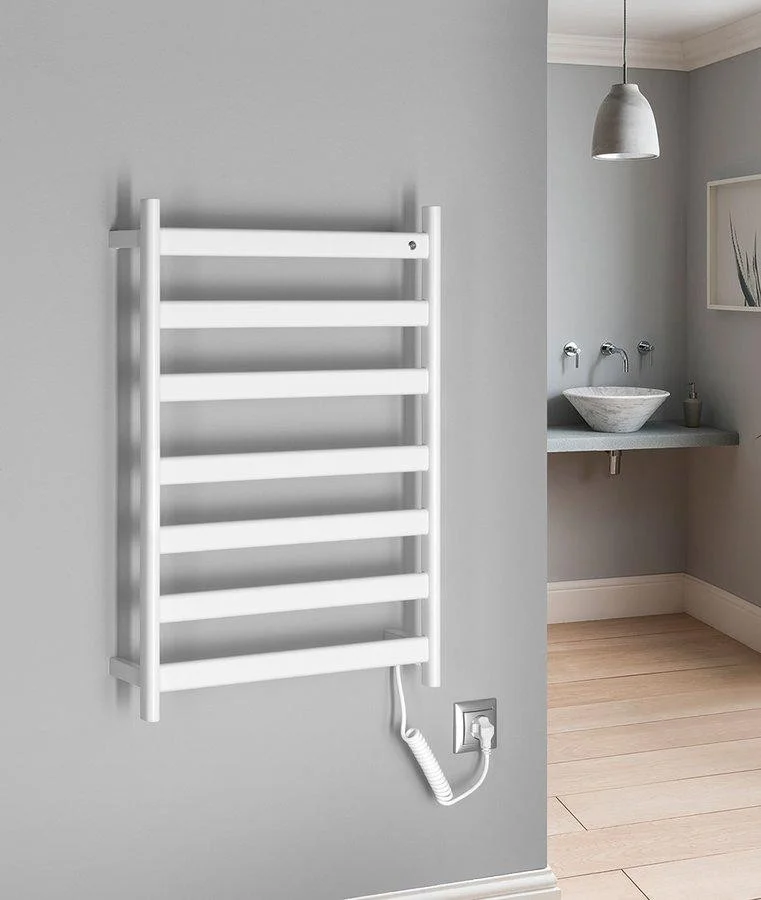

Instalace a údržba elektrických topných žebříků
Topné žebříky v koupelně musí být připojeny přes samostatné jištění 16 A a opatřeny proudovým chráničem s maximálním vybavovacím proudem 30 mA, aby bylo zajištěno rychlé odpojení při poruše. Regulace teploty je nezbytná pro zabránění přehřátí, což prodlužuje životnost zařízení a zvyšuje bezpečnost provozu. Kovové části topného žebříku musí být integrovány do ochranného pospojování, čímž se snižuje riziko elektrického úrazu. Elektroinstalace musí respektovat přesné vymezení bezpečnostních zón v koupelně podle normy ČSN 33 2000-7-701 a aktuálního instalačního schématu.
- Kovové části topného žebříku jsou povinně propojeny ochranným pospojováním.
- Samostatné jištění 16 A chrání elektrický obvod před přetížením.
- Regulace teploty zabraňuje nebezpečnému přehřátí a zvyšuje komfort užívání.
Dodržení těchto opatření je nezbytné pro splnění bezpečnostních požadavků platných pro elektroinstalaci v koupelně a přispívá k bezpečnému provozu topných žebříků i dalších elektrických zařízení.
Tip: Častou chybou je zapomenutí propojit kovové části topného žebříku s ochranným pospojováním, což výrazně zvyšuje riziko úrazu elektrickým proudem. Proto je nutné tuto povinnost vždy ověřit při instalaci i revizi elektroinstalace.
Ventilátory instalované v koupelně musí mít krytí odpovídající zóně, ve které jsou umístěny. Například ve zóně 1 je minimální požadavek krytí IP44, aby byla zajištěna ochrana proti stříkající vodě. Ventilátory mohou být ovládány manuálně nebo automaticky, například pomocí vlhkostního senzoru, který zvyšuje bezpečnost a komfort užívání koupelny.
Odborná rada: Elektroinstalace v koupelně se hodí pro všechny typy bytových i rodinných koupelen, avšak není vhodná pro prostory bez dostatečného větrání nebo s poškozenou izolací, kde hrozí zvýšené riziko zkratu a úrazu. V takových případech je nutné konzultovat řešení s kvalifikovaným elektrikářem.
Doporučené parametry elektroinstalace a jištění v koupelně
Doporučené parametry elektroinstalace a jištění v koupelně vycházejí z platných norem, které zohledňují bezpečnost v jednotlivých instalačních zónách koupelna. Správné dimenzování vodičů a použití proudových chráničů jsou klíčové pro ochranu před úrazem elektrickým proudem, zejména v náročných podmínkách zvýšené vlhkosti.
Správné zapojení a dimenzování proudových chráničů
Proudové chrániče používané v koupelně musí mít maximální vybavovací proud 30 mA, což zajišťuje rychlou reakci na úniky elektrického proudu. Tento prvek chrání celý okruh elektroinstalace v koupelně a výrazně snižuje riziko úrazu. Dimenzování proudového chrániče musí odpovídat zatížení okruhu a respektovat normy pro elektroinstalace v koupelně.
Parametry vodičů a ochranné pospojování
| Typ vodiče | Minimální průřez | Použití |
|---|---|---|
| Fázový a nulový vodič | 1,5 mm² | Osvětlení |
| Fázový a nulový vodič | 2,5 mm² | Zásuvky v koupelně |
| Ochranný vodič | 4 mm² | Poslední zásuvka a pospojování |
Poslední zásuvka v koupelně musí být připojena vodičem s minimálním průřezem 4 mm², protože slouží také k ochrannému pospojování kovových částí. Toto pospojování je nezbytné pro vyrovnání potenciálů v zónách v koupelně elektro a výrazně zvyšuje bezpečnost provozu.
Tip: Pro instalaci elektroinstalace v koupelně doporučuji využít aktuální schéma elektroinstalace a zón v koupelně ke stažení pdf, které pomůže přesně definovat instalační zóny koupelna a správně rozdělit okruhy podle platné zóny v koupelně norma.
Moderní technologie v koupelnové elektroinstalaci
Jak správně rozdělit bezpečnostní zóny v koupelně pro elektroinstalaci
- Zóny v koupelně elektro vymezují čtyři oblasti (0 až 3) podle normy ČSN 33 2000-7-701, které určují požadavky na krytí zařízení a bezpečné napětí vzhledem k riziku kontaktu s vodou
- Automatizace osvětlení umožňuje nastavit intenzitu světla v jednotlivých zónách, zatímco vlhkostní senzory spouštějí ventilaci podle aktuálního stavu vlhkosti, čímž snižují riziko kondenzace a zkratu
- Schéma elektroinstalace v koupelně musí respektovat minimální krytí IPX7 pro zónu 0, IPX4 až IPX5 pro zónu 1, IP44 pro zónu 2 a IP21 pro zónu 3, zároveň musí být integrováno s proudovými chrániči s vybavovacím proudem max. 30 mA
- Tip: Častou chybou je umístění zásuvek v zóně 1 nebo 0 bez odpovídajícího krytí a ochrany, což výrazně zvyšuje riziko úrazu elektrickým proudem a porušení platných norem
Odborná rada: Instalace elektroinstalace v koupelně s chytrými systémy vyžaduje přesné dodržení bezpečnostních zón a použití zařízení na bezpečné malé napětí (AC do 12 V, DC do 25 V) v zónách 0 a 1, proto doporučuji vždy konzultovat aktuální normy a zapojení s kvalifikovaným elektrikářem.
Revize a údržba elektroinstalace v koupelně
Revize elektroinstalace v koupelně je klíčová pro zajištění bezpečnosti a souladu s normou ČSN 33 2000-7-701 (edice 3). Doporučuje se provádět ji minimálně jednou za 2 roky, přičemž kontrola zahrnuje ověření správného jištění, funkčnosti proudových chráničů s vybavovacím proudem max. 30 mA, stav izolace kabelů a správné ochranné pospojování všech kovových částí koupelny. Elektroinstalace v koupelně musí respektovat přísná pravidla rozdělení na bezpečnostní zóny 0 až 3, zejména kvůli zvýšené vlhkosti a riziku kontaktu s vodou.
Při revizi je nutné zkontrolovat, zda jsou zásuvky a vypínače umístěny v souladu s platnou normou – například zásuvky na 230 V nesmí být v zónách 0 a 1, v zóně 2 pouze pokud mají krytí minimálně IP44 a jsou vzdáleny nejméně 60 cm od okraje vany či sprchy. Dále je třeba ověřit, že zásuvky mimo umývací prostor jsou instalovány ve výšce do 1,2 m nad podlahou a zásuvka pro pračku je umístěna cca 16 cm nad podlahou s vlastním jističem a proudovým chráničem.
Elektroinstalace ve sprchovém koutě podléhá nejpřísnějším požadavkům – zařízení v zóně 0 musí mít krytí minimálně IPX7 a být napájena bezpečným malým napětím (AC do 12 V, DC do 25 V) přes galvanicky oddělovaný transformátor. V zóně 1 je povoleno pouze zařízení s krytím minimálně IPX4, lépe IPX5/IP65, a opět napájené bezpečným napětím.
Check-list pro revizi elektroinstalace v koupelně:
- Kontrola funkčnosti jističů a proudových chráničů s vybavovacím proudem max. 30 mA
- Zhodnocení stavu kabelů, izolace a mechanické ochrany vedení
- Ověření správného ochranného pospojování kovových částí (vana, armatury, topný žebřík, potrubí)
- Kontrola umístění a krytí zásuvek a vypínačů podle zón 0-3
- Posouzení elektroinstalace ve sprchovém koutě v souladu s normou ČSN 33 2000-7-701
Tip: Revize elektroinstalace v koupelně musí provádět kvalifikovaný elektrikář s platnou odbornou způsobilostí, který zná aktuální normy a doporučí případná bezpečnostní opatření. Častou chybou je opomenutí ochranného pospojování nebo instalace zásuvek bez odpovídajícího krytí a jištění, což výrazně zvyšuje riziko úrazu elektrickým proudem.
Pro koho se revize hodí: pro všechny majitele bytů a rodinných domů s koupelnou, zvláště při rekonstrukcích nebo instalaci nových elektrospotřebičů.
Pro koho není vhodná: pro osoby bez odborné kvalifikace, které by se pokoušely provádět revizi samostatně bez znalosti platných norem a bezpečnostních pravidel.
Časté dotazy o elektroinstalaci a bezpečnostních zónách v koupelně
Otázka: Jaké jsou hlavní bezpečnostní zóny v koupelně?
Hlavní instalační zóny koupelna dělí na zóny 0 až 3. Zóna 0 je prostor vany nebo sprchové vaničky, zóna 1 sahá do výšky 2,25 m a 0,6 m horizontálně od vany či sprchy, zóna 2 pokračuje 60 cm dále a zóna 3 se rozprostírá mimo tyto oblasti.
Otázka: Kde nesmí být v koupelně umístěny zásuvky na 230 V?
Zásuvky v koupelně nesmí být instalovány v zóně 0 a 1. V zóně 2 jsou povoleny pouze zásuvky s krytím minimálně IP44 a vzdáleností nejméně 60 cm od vany či sprchy.
Otázka: Jaká krytí musí mít svítidla v jednotlivých koupelnových zónách?
Ve zóně 0 musí mít svítidla krytí nejméně IPX7, v zóně 1 IPX4, v zóně 2 IP44 a v zóně 3 postačuje IP21.
Otázka: Co znamená zkratka SELV v elektroinstalaci koupelny?
SELV označuje bezpečné malé napětí do 12 V AC nebo 25 V DC, které se používá zejména v zónách 0 a 1 pro snížení rizika úrazu elektrickým proudem.
Otázka: Jaká je doporučená výška umístění zásuvek mimo umývací prostor?
Zásuvky se umisťují do výšky 1,2 metru nad podlahou, zásuvka pro pračku bývá zhruba 16 cm nad podlahou.
Otázka: Jaké jsou požadavky na ochranné pospojování v koupelně?
Všechny kovové části koupelny musí být propojeny ochranným pospojováním, což zajišťuje bezpečnost uživatelů při případném úniku elektrického proudu.
Otázka: Jak často by se měla provádět revize elektroinstalace v koupelně?
Revizi elektroinstalace doporučuje norma minimálně jednou za dva roky, aby byla zajištěna bezpečnost provozu.
Otázka: Jaké jsou minimální průřezy vodičů pro osvětlení a zásuvky v koupelně?
Pro osvětlení je minimální průřez vodičů 1,5 mm², pro zásuvky 2,5 mm², přičemž vodič pro ochranné pospojování by měl mít 4 mm².
Otázka: Jaké jištění musí mít elektrický topný žebřík v koupelně?
Topný žebřík vyžaduje samostatné jištění 16 A a instalaci proudového chrániče s maximálním vybavovacím proudem 30 mA.
Otázka: Jaké výhody přinášejí chytré domácí systémy do koupelnové elektroinstalace?
Chytré systémy umožňují automatické řízení osvětlení a ventilace, stmívání a kontrolu vlhkosti, což zlepšuje komfort i bezpečnost.
Otázka: Kde by mělo být umístěno centrální osvětlení v koupelně?
Centrální osvětlení je vhodné instalovat uprostřed stropu nebo použít bodová svítidla zapuštěná ve stropě.
Otázka: Jaká opatření jsou nutná pro ochranu kabeláže v koupelně?
Vodiče musí být chráněny trubkami nebo lištami proti mechanickému poškození a splňovat průřezy uvedené normou, ideálně 1,5 až 2,5 mm².
Otázka: Jaké jsou nejčastější chyby při elektroinstalaci v koupelně?
Častá chyba je instalace zásuvek v zakázaných zónách, nedostatečné krytí IP a chybějící proudový chránič.
Otázka: Proč je důležité používat proudový chránič v koupelnové elektroinstalaci?
Proudový chránič s maximálním vybavovacím proudem 30 mA minimalizuje riziko úrazu elektrickým proudem a je v koupelně povinný.
Otázka: Jaká je minimální vzdálenost zásuvek od okraje vany nebo sprchy?
Zásuvky musí být vzdáleny minimálně 60 cm od vany nebo sprchy, pokud jsou v zóně 2 a výše.
Otázka: Jaké jsou požadavky na osvětlení zrcadla v koupelně?
Osvětlení zrcadla by mělo být rovnoměrné, eliminovat stíny a často se používají LED světla s funkcí stmívání.
Otázka: Jaký je význam ochranného pospojování kovových částí?
Ochranné pospojování propojuje kovové části koupelny, čímž snižuje nebezpečí úrazu elektrickým proudem při poruše izolace.
Otázka: Jak řešit elektroinstalaci v koupelně při rekonstrukci?
Při rekonstrukci je nezbytné dodržovat aktuální normy, používat zařízení s odpovídajícím krytím IP a elektroinstalaci svěřit odborníkovi.
Otázka: Jaké jsou požadavky na ventilátory instalované v koupelně?
Ventilátory musí odpovídat krytím IP zóny instalace, například IP44 v zóně 1, a mohou být ovládány manuálně nebo automaticky.
Otázka: Jaké jsou specifické požadavky na elektroinstalaci u sprchových koutů?
Ve sprchovém koutu (zóna 0) jsou povolena pouze zařízení s krytím minimálně IPX7 a pracující na bezpečném napětí SELV.
Odborná rada: Pro detailní přehled elektroinstalace v koupelně doporučuji využít elektroinstalace v koupelně schéma ke stažení pdf, které jasně ukazuje zóny v koupelně norma a správné rozmístění zásuvek v koupelně i osvětlení.
