Chemická kotva představuje spolehlivé řešení pro pevné kotvení do betonu, zdiva i jiné konstrukční materiály. Správná montáž a znalost technických parametrů, jako je doba vytvrzení či maximální pevnost, jsou klíčové pro bezpečnost a dlouhodobou funkčnost spojení. Návod na použití chemické kotvy vám pomůže vyhnout se častým chybám při instalaci.
💡 Klíčové informace
- Chemická kotva je dvousložková pryskyřice, která se vytvrzuje v míchací trysce kartuše.
- Běžné objemy kartuší jsou 300 ml, 345 ml, 360 ml, 400 ml a 650 ml.
- Nosnost kotvy závisí na průměru a hloubce kotvení, například M12 drží až 1 100 kg v betonu C20/25.
- Doba zpracování chemické kotvy při 20 °C je 10-40 minut, vytvrzení trvá 25-60 minut.
- Vinylesterové kotvy jsou vhodné i do vlhkého prostředí, polyesterové pak do suchých místností.
Použití chemické kotvy v praxi
Jak se používá chemická kotva v různých typech materiálů?
Chemická kotva se aplikuje do přesně vyvrtaného otvoru, jehož průměr musí být o 2-4 mm větší než průměr kotevního prvku u plných materiálů, jako jsou beton, cihly, kámen nebo pískovec. Otvor je nezbytné důkladně vyčistit minimálně dvakrát kartáčkem a vysavačem, aby se odstranil prach a volné částice, což zajišťuje optimální přilnavost pryskyřice. V pórovitých materiálech, například v porothermu nebo starém zdivu, je nutné použít chemickou kotvu určenou pro pórovité struktury, často s příměsí cementu, která minimalizuje riziko poškození konstrukce a zvyšuje přilnavost. Chemická kotva umožňuje bezpečné kotvení závitových tyčí i v blízkosti rohů konstrukcí a na namáhaných spojích, kde mechanické kotvy často selhávají kvůli nerovnoměrnému rozložení sil.
Kdy je vhodné použít chemickou kotvu místo běžných hmoždinek?

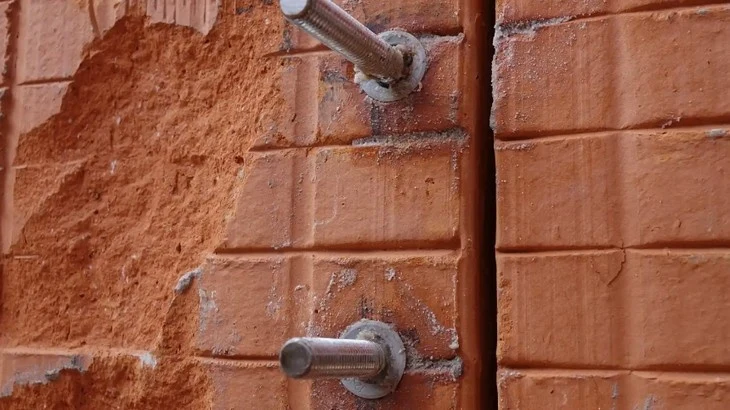

Chemická kotva je nezbytná pro upevnění těžkých předmětů, jako jsou schodiště, zábradlí, ocelové konstrukce nebo těžký nábytek, v materiálech, kde běžné hmoždinky nezajišťují dostatečnou nosnost. Doporučuje se použití u kotevních prvků umístěných blízko rohů konstrukcí, kde dochází k vyššímu dynamickému namáhání, nebo tam, kde jsou spoje vystaveny vibracím a jiným pohybovým silám. Staré a rozdrobené zdivo vyžaduje chemickou kotvu pro spolehlivé ukotvení, protože jeho pevnost je nižší a mechanické kotvy by mohly selhat. Výhodou je výrazně vyšší nosnost chemické kotvy, která v betonu C20/25 dosahuje u průměru M12 až 1 100 kg a u M16 až 2 000 kg, což je několikanásobně více než u klasických hmoždinek.
- Vysoká pevnost chemické kotvy v betonu, cihlách, kameni i pórovitých materiálech
- Možnost montáže závitových tyčí s nosností od stovek až po tisíce kilogramů
- Spolehlivost v místech s dynamickým a vibracemi namáhaným zatížením
- Vhodné pro staré zdivo, těžké předměty a náročné konstrukční spoje včetně rohů
Tip: Častou chybou při montáži je nedostatečné čištění otvoru, které snižuje pevnost spoje až o 30 %. Dodržení přesného postupu a výběr vhodného typu chemické kotvy podle materiálu výrazně prodlužuje životnost a bezpečnost kotvení.
Technické parametry chemických kotev
Technické parametry chemických kotev určují jejich vhodnost pro různé konstrukční aplikace a podmínky prostředí. Základními aspekty jsou složení pryskyřic, objem kartuší i poměry jednotlivých složek, které ovlivňují pevnost chemické kotvy a její vytvrzení.
Mechanismus vytvrzování chemických pryskyřic
Vinylesterové a polyesterové chemické kotvy tvrdnou procesem polymerace, při kterém dochází k propojení molekul do dlouhých řetězců. Tento mechanismus zajišťuje rychlé a pevné vytvrzení, přičemž vinylesterová pryskyřice je navíc odolná vůči vlhkému prostředí. Epoxidové kotvy vytvrzují reakcí pryskyřice s tvrdidlem, což vede k síťovité molekulární struktuře. Poměry složek epoxidových malt jsou většinou 1:1 nebo 3:1 podle typu a požadovaných mechanických vlastností. Tento proces vytvrzení je klíčový pro dosažení vysoké nosnosti a pevnosti chemické kotvy.
Odolnost a trvanlivost chemických kotev
Chemické kotvy musí odolávat různým vlivům prostředí, včetně UV záření, mrazu a chemické koroze. Vinylesterová chemická kotva se vyznačuje vysokou odolností vůči vlhkosti a často obsahuje cementovou příměs, která zlepšuje přilnavost zejména ve vlhkém nebo mokrém prostředí. Polyesterové kotvy jsou cenově dostupné, ale méně odolné vůči UV záření a nízkým teplotám. Epoxidové kotvy nabízejí nejlepší chemickou odolnost a stabilitu v širokém teplotním rozsahu. Objem kartuší se běžně pohybuje od 300 ml do 650 ml a volba správné velikosti závisí na rozsahu montáže a typu závitové tyče.
| Typ chemické kotvy | Odolnost vůči vlhkosti | Poměr složek | Objem kartuše (ml) |
|---|---|---|---|
| Vinylesterová | Vysoká, vhodná do vlhkého prostředí | N/A | 300-650 |
| Polyesterová | Nízká, méně vhodná do vlhkého prostředí | N/A | 300-650 |
| Epoxidová | Vysoká, chemicky odolná | 1:1 nebo 3:1 | 300-650 |
Odborná rada: Pro správnou montáž chemické kotvy a dosažení deklarované pevnosti je nezbytné dodržet návod na použití chemické kotvy, zejména postup vytvrzování a správný poměr složek. Technické parametry chemické kotvy pro závitové tyče bývají uvedeny v technických listech výrobce, doporučuji je vždy pečlivě prostudovat.
Zdroj: eagri.cz
Montáž a aplikace chemické kotvy krok za krokem
Montáž a aplikace chemické kotvy vyžadují přesný postup, který zajistí maximální pevnost spoje a správné vytvrzení chemické kotvy. Níže najdete detailní návod, jak instalovat chemickou kotvu krok za krokem a tipy, jak se vyhnout častým chybám.
Vrtání a čištění otvoru

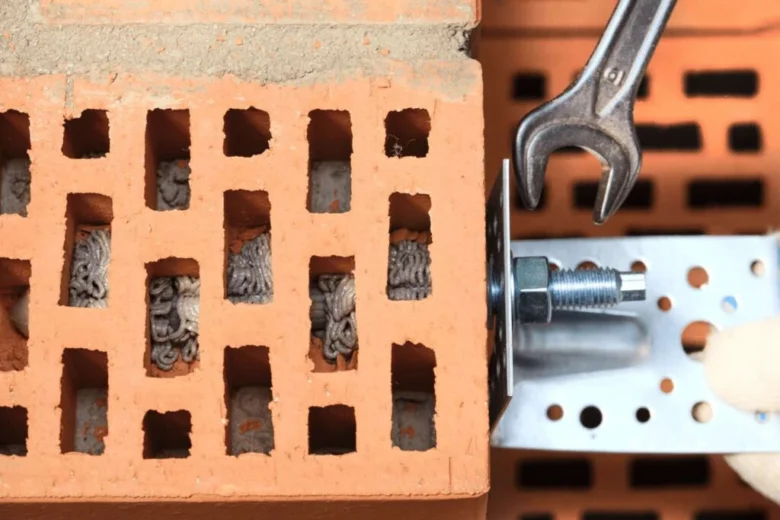

Otvor se vrtá o 2-4 mm větší než průměr kotevní tyče, aby se zajistila dostatečná mezera pro chemickou maltu. U dutých materiálů je nezbytné použít sítko, které zabrání vytečení malty. Čištění otvoru probíhá ve dvou fázích – nejprve se otvor vyčistí kartáčkem určeným pro daný průměr, poté se odsaje prach průmyslovým vysavačem. Nedostatečné čištění výrazně snižuje pevnost chemické kotvy.
Aplikace malty a vložení kotevního prvku
Chemická malta se aplikuje od dna otvoru směrem ven, aby se zabránilo vzduchovým bublinám a zajistilo se rovnoměrné rozložení. U dutých materiálů je třeba sítko kompletně vyplnit maltou. Kotevní prvek se do otvoru vkládá pomalým otáčivým pohybem, což pomáhá maltě rovnoměrně obalit závit i plochu tyče. Častá chyba je rychlé zasunutí tyče bez otáčení, což snižuje nosnost chemické kotvy.
Doba tvrdnutí a vytvrzení
Doba zpracování chemické kotvy se pohybuje mezi 10 a 40 minutami při teplotě 20 °C. Plné vytvrzení trvá 25 až 60 minut, přičemž záleží na složení malty a okolní teplotě. V chladném prostředí se doporučuje použití speciálních chemických kotev typu „cool“, které umožňují rychlejší vytvrzení i při nízkých teplotách. Dodržení této doby je klíčové pro dosažení maximální pevnosti chemické kotvy.
- Vrtání otvoru – použijte správný průměr o 2-4 mm větší než tyč
- Čištění otvoru – dvoufázové kartáčování a vysávání prachu
- Aplikace malty – vytlačte maltu od dna otvoru ven
- Vložení kotevního prvku – otáčivým pohybem, pomalu a rovnoměrně
- Čekání na vytvrzení – dodržte dobu podle teploty a typu malty
- Nepodceňujte čištění, prach snižuje pevnost spoje až o 40 %
- Pro nízké teploty volte certifikované chemické kotvy „cool“
- Rychlé zasunutí tyče bez otáčení vede k nerovnoměrnému rozložení malty
Tip: Při montáži do betonu s vyšší vlhkostí volte typy chemických kotev s odpovídající certifikací, aby byla zaručena dlouhodobá nosnost chemické kotvy.

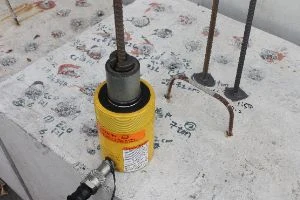

Nosnost chemické kotvy a faktory ovlivňující pevnost
Nosnost chemické kotvy závisí především na průměru závitové tyče, hloubce kotvení a kvalitě montáže. V betonu třídy C20/25 se nosnost pohybuje od přibližně 397 kg u průměru M8 až po zhruba 2 000 kg u průměru M16. Zvýšení hloubky kotvení přímo zvyšuje pevnost kotvy díky větší adhezi a mechanickému zajištění v materiálu. Správná instalace chemické kotvy, včetně přesného čištění vrtu a dodržení doby vytvrzení chemické kotvy, je klíčová pro dosažení deklarované pevnosti a nosnosti.
Tipy pro rychlou a bezpečnou aplikaci chemické kotvy
Při montáži je nutné vyvarovat se nejčastějších chyb, například nedostatečnému vyčištění vrtu od prachu a nečistot, které výrazně snižují pevnost spoje. Rovněž je třeba přesně dodržet návod na použití chemické kotvy v praxi, zejména čas na vytvrzení před zatížením.
| Průměr závitové tyče | Hloubka kotvení (mm) | Nosnost v betonu C20/25 (kg) |
|---|---|---|
| M8 | 80 | 397 |
| M12 | 100 | 1 200 |
| M16 | 120 | 2 000 |
Normy, certifikace a bezpečnost při používání chemických kotev
Chemická kotva musí splňovat přísné evropské normy ETA (European Technical Assessment) a EN (Evropská norma), které garantují její mechanickou pevnost, trvanlivost a bezpečnost při montáži i dlouhodobém zatížení. Certifikace ETA potvrzuje shodu výrobku s technickými požadavky EU a je nezbytná pro ověření nosnosti chemické kotvy v konkrétních podmínkách, například při kotvení závitových tyčí do betonu třídy C20/25. Norma EN 1504-6 specifikuje technické parametry chemických kotev včetně minimálních hodnot pevnosti v tahu a smyku, doby vytvrzení a odolnosti vůči chemickým vlivům.
Manipulace s chemickou kotvou vyžaduje přísné dodržování bezpečnostních opatření. Uvolňované látky, zejména styren u polyesterových pryskyřic, mohou dráždit dýchací cesty a sliznice, proto je nutné používat ochranné pomůcky jako respirátor s filtrem A2P3 a chemicky odolné rukavice. Pracoviště by mělo být dobře větrané. Po dokončení montáže je třeba zbytky směsi a obaly likvidovat podle platných ekologických předpisů, například jako nebezpečný odpad, aby se zabránilo kontaminaci životního prostředí.
Tipy pro rychlou a bezpečnou aplikaci chemické kotvy:
- Používejte chemické kotvy s platnou ETA certifikací, která garantuje nosnost a bezpečnost podle typu podkladu a průměru závitové tyče
- Dodržujte doporučenou dobu vytvrzení, která se pohybuje mezi 25 a 60 minutami při 20 °C, aby byla zajištěna maximální pevnost spoje
- Při aplikaci vždy používejte respirátor s filtrem A2P3 a rukavice odolné vůči chemikáliím
- Zbytky pryskyřice a použité kartuše likvidujte jako nebezpečný odpad v souladu s místními ekologickými předpisy
Dodržování těchto norem a bezpečnostních pravidel významně snižuje riziko nesprávné instalace, která by mohla vést k předčasnému selhání kotvení nebo ohrožení zdraví pracovníků. Certifikace a správná manipulace jsou klíčové pro spolehlivost a dlouhodobou funkčnost chemických kotev v náročných podmínkách.
Časté dotazy o chemické kotvě
Otázka: Jak se používá chemická kotva?
Chemická kotva se aplikuje do vyvrtaného a důkladně vyčištěného otvoru, kam se vytlačí směs pryskyřice a tvrdidla. Do této směsi se vloží kotevní prvek otáčivým pohybem, přičemž vrtání by mělo být o 2-4 mm větší než průměr tyče.
Otázka: Kolik kilogramů unese chemická kotva?
Nosnost chemické kotvy závisí na průměru závitové tyče a hloubce kotvení; například kotva M12 v betonu C20/25 unese až 1 100 kg při hloubce kotvení 110-120 mm.
Otázka: Jaká je pevnost chemické kotvy?
Pevnost chemické kotvy závisí na typu použité pryskyřice, hloubce kotvení a kvalitě montáže. Vinylesterové kotvy mají vyšší odolnost ve vlhkých podmínkách, polyesterové jsou vhodné pro suché prostředí.
Otázka: Za jak dlouho vytvrdne chemická kotva?
Doba vytvrzení je obvykle 25-60 minut při 20 °C, přičemž doba zpracování je 10-40 minut. Nižší teploty prodlužují tuhnutí, proto se pro 1 °C a méně používají speciální „cool“ kotvy.
Otázka: Jak vybrat správnou chemickou kotvu?
Výběr závisí na typu podkladu, prostředí, průměru kotevního prvku a požadované nosnosti. Vinylesterové kotvy jsou ideální do vlhkých prostor, polyesterové do suchých.
Otázka: Jaké jsou nejčastější chyby při použití chemické kotvy a jak se jim vyhnout?
Častou chybou je nedostatečné čištění otvoru, nesprávný průměr vrtáku, nedodržení doby tvrdnutí a nesprávný výběr kotvy podle prostředí. Správná montáž chemické kotvy znamená precizní přípravu a dodržení návodu.
Otázka: Lze chemickou kotvu použít do všech materiálů?
Chemické kotvy se používají především v betonu, plných cihlách, Porothermu a přírodním kameni. Nevhodné jsou pro dřevěné materiály a duté konstrukce bez použití sítka.
Otázka: Jaká je role sítka při aplikaci chemické kotvy?
Sítko zabraňuje nadměrné spotřebě malty a zajišťuje stabilitu spoje v dutých materiálech; u plných materiálů se nepoužívá.
Otázka: Co ovlivňuje dobu tvrdnutí chemické kotvy?
Doba tvrdnutí závisí na chemickém složení, teplotě podkladu a okolí; vyšší teploty zkracují, nižší prodlužují dobu vytvrzení.
Otázka: Jaká jsou běžná balení chemických kotev?
Standardní kartuše mají objem 300 ml, 345 ml, 360 ml, 400 ml a 650 ml, přičemž větší balení jsou určena pro profesionální montáže.
Otázka: Jak se počítá spotřeba chemické malty?
Spotřeba se vypočítá jako rozdíl objemu vrtaného otvoru a objemu kotevního prvku; online kalkulátory usnadňují přesný výpočet.
Otázka: Je možné demontovat chemickou kotvu?
Po vytvrzení je kotva pevně spojena a nelze ji snadno vyjmout, často je nutné odřezat upevněný prvek. Pro demontáž se používají speciální závitová pouzdra.
Otázka: Jaké poměry složek mají epoxidové chemické kotvy?
Poměr pryskyřice a tvrdidla je obvykle 1:1 nebo 3:1, což ovlivňuje dobu tvrdnutí a konečnou pevnost spoje.
Otázka: Jaká je vhodná teplota pro použití chemické kotvy?
Optimální je 20 °C, při teplotách blížících se 1 °C se doporučují speciální „cool“ kotvy, které lze použít i pod vodou.
Otázka: Jaké normy musí chemická kotva splňovat?
Chemické kotvy musí mít certifikaci ETA a splňovat normy EN, které zaručují jejich mechanickou pevnost a bezpečnost použití.
Otázka: Chemická kotva Fischer – použití a vlastnosti
Chemické kotvy Fischer nabízí vysokou pevnost a univerzální použití v betonu a zdivu. Jsou certifikované podle evropských norem a vhodné pro různé typy kotevních prvků.
Otázka: Návod na použití chemické kotvy v praxi
Montáž chemické kotvy začíná vyvrtáním otvoru, jeho vyčištěním, aplikací chemické malty a zasunutím kotevního prvku. Dodržení doby tvrdnutí je klíčové pro dosažení požadované nosnosti.
