Spojování dřeva pomocí čepu a dlabu patří mezi nejpevnější a nejtradičnější truhlářské spoje. Správné rozměry a precizní provedení konstrukčních a rohových spojů dřeva zajistí stabilitu a dlouhou životnost výsledné konstrukce. Naučíte se, jak krok za krokem zvládnout tento základní, přesto technicky náročný způsob spojování.
Rychlý přehled
- Čep a dlab je tradiční truhlářský spoj využívaný hlavně u rámových konstrukcí, např. židlí či okenních rámů.
- Dlab má hloubku do poloviny tloušťky dřeva, čep odpovídá délce dlabu pro přesné zasazení.
- Standardní průměry dřevěných kolíků jsou 6 až 20 mm, délka vrtání kolíků nesmí přesáhnout 15 mm.
- Pro zvýšení pevnosti spoje se doporučuje zkosení čepu a použití lepidla s kolíky z tvrdého dřeva.
- Spojování čepem a dlabem vyžaduje přesné orýsování, často se používá rejsek nastavený na šířku dláta 4 mm.
Jak funguje spojování dřeva technikou čep a dlab

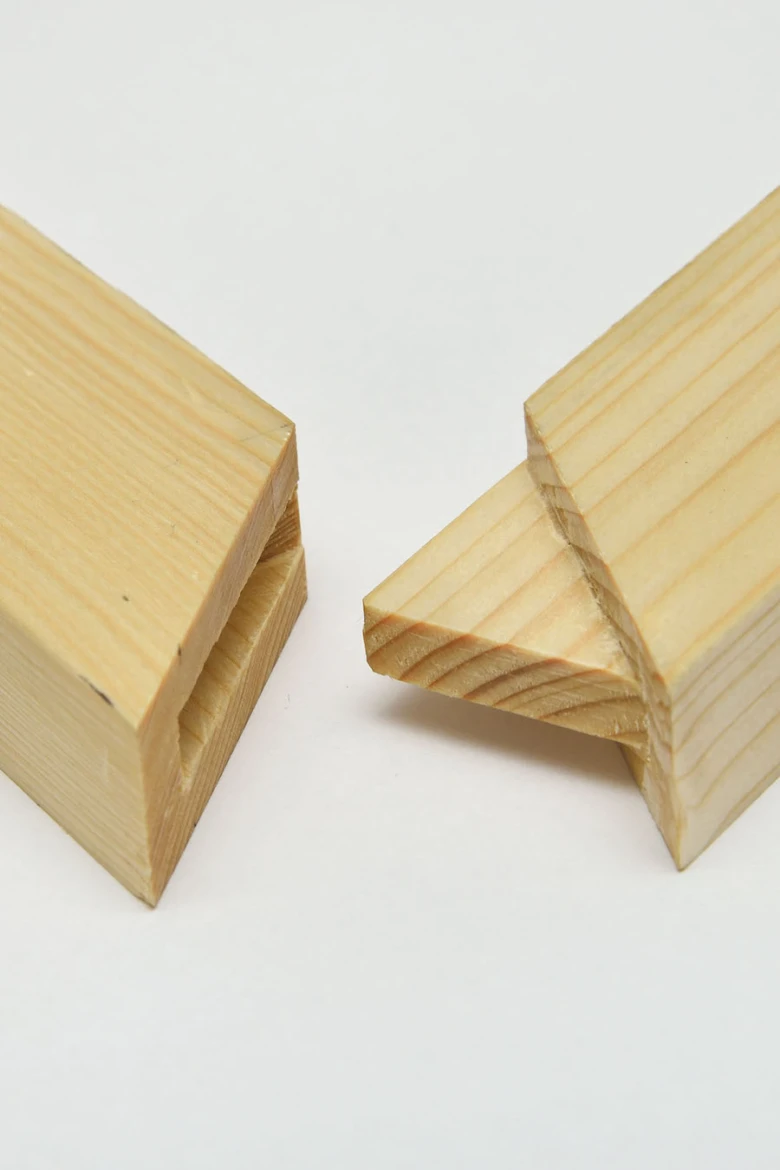

Spojování dřeva technikou čep a dlab funguje na principu pevného zasunutí čepu – středového výstupku na jednom kusu dřeva – do dlabu, což je drážka vyfrézovaná nebo vyřezaná ve druhém dílu. Hloubka dlabu by měla dosahovat maximálně do poloviny tloušťky materiálu, aby nedošlo k oslabení dílu, a délka čepu přesně odpovídá této hloubce. Takové rozměrové sladění zajišťuje stabilní a pevný spoj, který odolává mechanickému namáhání, a to i bez použití kovových spojovacích prvků. Tato tradiční technika patří k nejstarším a nejpoužívanějším konstrukčním spojům dřeva, zejména u rohových rámových konstrukcí, jako jsou nohy stolů, žebříky nebo okenní rámy.
Co je to čep a dlab a jak spolu fungují?
Čep představuje přesně opracovaný výstupek na konci jednoho dřevěného dílu, který se obvykle vyrábí ručním vyřezáním pilou a dokončením dlátem. Dlab je středová drážka vytvořená odstraněním přibližně jedné třetiny tloušťky druhého kusu dřeva, přičemž jeho hloubka by neměla přesáhnout polovinu tloušťky materiálu, aby nedošlo k oslabení dílu. Dlab se vyrábí ručně dlátem, případně se u větších rozporů zrychluje hrubé odstranění materiálu vrtačkou, přičemž konečné začištění probíhá ručně. Délka čepu odpovídá hloubce dlabu, což umožňuje přesné zasunutí a pevné mechanické spojení bez nutnosti kovových spojů. Pro přesné vyznačení čepu i dlabu se používá rejsek nastavený na šířku dláta. Tento vzájemný rozměrový vztah je základem pevnosti a stability spoje.
Jaké jsou výhody spojování dřeva technikou čep a dlab?
Spojování čepem a dlabem nabízí vysokou pevnost a odolnost vůči tlakovému i smykovému namáhání díky přesnému zapadnutí dílů. Rámové spoje vytvořené touto technikou dobře odolávají deformacím a jsou vhodné zejména pro rohové konstrukce. Spojování bez kovových prvků zvyšuje estetickou hodnotu výrobku a umožňuje snadnou opravu nebo výměnu dílů. Pro zvýšení pevnosti spoje se často používá lepidlo nanesené do dlabu a čepu a zajištění dřevěnými kolíky o průměru 6 až 20 mm, které díky své bobtnavosti a drážkování zlepšují rozložení lepidla a pevnost spoje. Kolíky se vyrábějí z tvrdšího dřeva než spojované díly a vrtané otvory mají hloubku do 15 mm. Spoj se následně upíná do svěráku nebo hoblice pro dokonalé přilnutí.
Jaké otázky se často kladou o spojování dřeva čepem a dlabem?
Mezi nejčastější dotazy patří, jak správně vyrobit čep a dlab spoj dřeva, jaké jsou optimální rozměry čepu a dlabu pro různé druhy truhlářských spojů, a jaký je přesný postup krok za krokem. Dále se zajímá, kdy je vhodné použít lepidlo nebo kolíky pro zvýšení pevnosti spoje a jaké nástroje jsou nezbytné pro techniky frézování dřeva. Tyto informace pomáhají hobby kutilům i profesionálním truhlářům správně aplikovat a optimalizovat čep a dlab spojování dřeva.
Tip: Častou chybou je nevyrovnaná hloubka dlabu a délka čepu, což vede k nedostatečnému zasunutí a oslabení spoje. Doporučuji vždy pečlivě měřit a zkoušet spojení do tvaru písmene „L“ před finálním slepením.
Pro koho se čep a dlab hodí vs. pro koho ne: Tato technika je ideální pro rámové konstrukce a nábytek vyžadující vysokou pevnost a estetiku bez kovových spojů. Naopak není vhodná pro rychlou výrobu masivních konstrukcí, kde jsou preferovány rychlejší spojovací metody jako vruty nebo kovové spojky.

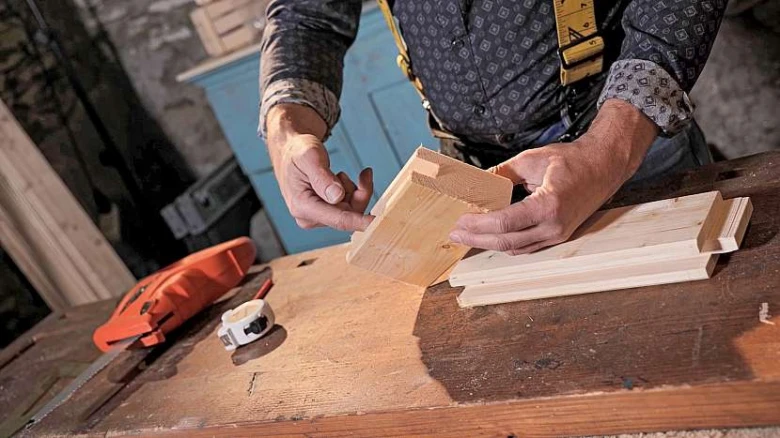

Jak správně změřit a vyrobit čep a dlab
Pro správné vyrobení čepu a dlabu je klíčové přesné orýsování a pečlivá práce s nástroji. Následující postup vysvětlí, jak funguje čep a dlab spojování dřeva krok za krokem, včetně doporučených rozměrů a technik frézování.
Příprava a orýsování
Rejsek nastavte na šířku odpovídající dlátu 4 mm, což zajistí přesné orýsování čepu i dlabu. Orýsování definuje hranice konstrukčních spojů dřeva a slouží jako přesný vodítko pro další práci. Pečlivé dlátování na základě těchto čar je základ správného truhlářského spoje dřeva.

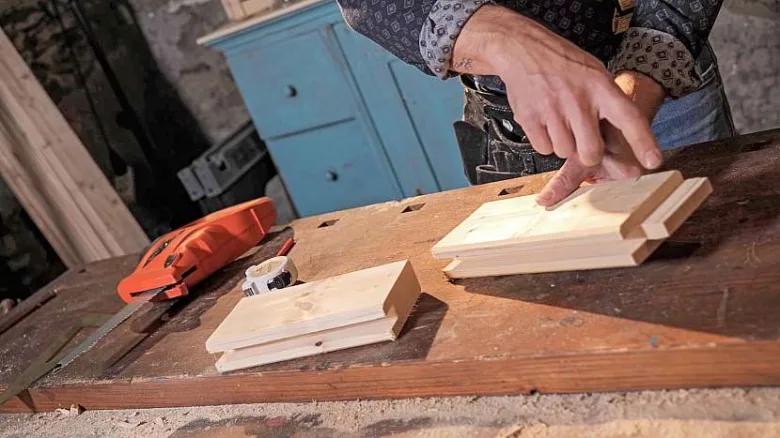

Vyřezávání čepu
Čep se vyřezává pilou podle orýsované šířky a délky. Po řezání je nutné hrany a plochy dokončit dlátem pro hladký a přesný tvar. Přesné rozměry čepu jsou zásadní pro pevnost spoje, a proto se doporučuje dodržet určené čep a dlab rozměry s tolerancí do 0,5 mm.
Vyřezávání dlabu a frézování
Dlab se vyřezává dlátem s hloubkou do poloviny tloušťky dřeva. Pro hrubé odstranění materiálu lze použít vrtačku s vhodnou stopkovou frézou, která zrychlí práci. Doporučené parametry frézování zahrnují pomalý posuv a střední otáčky, aby nedošlo k přehřátí dřeva a ztrátě přesnosti.
- Nastavení rejska – nastavte na šířku 4 mm podle dláta
- Orýsování čepu a dlabu – pečlivě vyznačte obrysy na dřevo
- Řezání čepu pilou – podle orýsování vyřízněte hrubý tvar
- Dokončení čepu dlátem – upravte hrany pro přesný rozměr
- Hrubé vyřezání dlabu vrtačkou – odstraňte materiál do požadované hloubky
- Dokončení dlabu dlátem – vyčistěte a upravte dno i stěny
- Kontrola rozměrů – ověřte přesnost spoje před montáží
Tip: Častá chyba je příliš hluboký dlab, který oslabuje nosnost spoje. Hloubka dlabu by neměla přesáhnout polovinu tloušťky materiálu. Tento spoj se hodí především pro rohové spoje dřeva, které vyžadují vysokou pevnost, naopak není vhodný pro tenké a měkké materiály kvůli riziku prasknutí.
Jak zvýšit pevnost spoje čepem a dlabem
Zkosení čepu významně zvyšuje lepenou plochu, což přímo posiluje pevnost spoje. Lepidlo se proto vždy nanáší nejen na styčné plochy čepu a dlabu, ale i na dřevěné kolíky, které se vkládají do předvrtaných otvorů. Tyto kolíky mají obvykle průměr 6 až 20 mm a jejich hloubka vrtání nepřesahuje 15 mm, aby se zachovala pevnost konstrukčního spoje. Správný výběr dřeva pro kolíky, ideálně tvrdší druhy, výrazně zlepšuje odolnost spoje vůči mechanickému namáhání.
Pevnost spoje dále zajistíte důkladným upnutím spoje do svěráku během schnutí lepidla. Tato fází se často věnuje méně pozornosti, přitom je klíčová pro trvanlivé spojení.
Praktické tipy pro zvýšení pevnosti čepového spoje
- Zkosení čepu zvětšuje plochu lepeného spoje až o 20 %
- Používejte kolíky z tvrdého dřeva s průměrem 6-20 mm podle šířky spoje
- Lepidlo nanášejte rovnoměrně na kolík i styčné plochy dřeva
- Vrtání otvorů pro kolíky omezte do hloubky max. 15 mm
- Upínejte spoj pevně do svěráku minimálně na 1 hodinu
Tip: Častá chyba je nedostatečné lepení kolíků a špatné upnutí spoje, což vede k oslabení rohových spojů dřeva. Dodržení správných rozměrů čepu a dlabu a použití kvalitního lepidla je základ pevného spoje.
Truhlářské spoje dřeva s čepem a dlabem jsou proto nejodolnější, když spojíte tyto techniky správně a vyhnete se typickým chybám. Takto zlepšit pevnost spoje dřeva pomocí čepu a dlabu je základní krok k dlouhodobě funkční konstrukci.
Jaké jsou typy čepů a dlabů a jejich rozměry
Průchozí čep
Průchozí čep prochází celou tloušťkou spojujících dílů a je viditelný z obou stran spoje. Tento typ se využívá především u rohových spojů rámových konstrukcí, například u nohou stolů nebo okenních rámů, kde je požadována vysoká pevnost a možnost zajištění kolíky nebo klíny. Standardní rozměry průchozího čepu odpovídají přibližně jedné třetině až polovině tloušťky dřeva, přičemž délka čepu se rovná hloubce dlabu, která by neměla přesáhnout 50 % tloušťky spojujícího prvku.
Neprůchozí čep
Neprůchozí čep je zasazený uvnitř spoje a není z boku vidět, což zajišťuje esteticky čistý povrch nábytku, například u skříní nebo židlí. Hloubka dlabu u tohoto typu čepu se obvykle pohybuje do poloviny tloušťky dřeva, aby spoj zůstal pevný a zároveň nenarušil stabilitu dílu. Rozměry neprůchozího čepu jsou přesně přizpůsobeny hloubce dlabu, přičemž čep bývá často zkosený pro zvětšení lepené plochy a zvýšení pevnosti spoje.
Klínový čep
Klínový čep má rozšiřující se profil, který zabraňuje jeho vyklouznutí z dlabu a zvyšuje mechanickou pevnost spoje bez nutnosti dalších upevňovacích prvků. Tento čep se používá u konstrukčních rámů, kde je vyžadována vysoká odolnost vůči tahu a tlaku. Hloubka rovných nebo rohových dlabů pro klínový čep odpovídá jeho délce a šířce, přičemž dlab zpravidla zasahuje do maximálně poloviny tloušťky dřeva, aby nedošlo ke snížení pevnosti materiálu.
Typy dlabů
Dlab může být rovným nebo rohovým typem. Rovný dlab představuje středovou drážku s pravoúhlými hranami, která vzniká odstraněním přibližně jedné třetiny šířky spojujícího dílu. Hloubka rovného dlabu by měla být maximálně do poloviny tloušťky dřeva, což zajišťuje dostatečnou pevnost spoje bez oslabení konstrukce. Rohový dlab má zkosené nebo zaoblené hrany, které umožňují lepší rozložení síly a zvyšují odolnost spoje proti mechanickému namáhání.
Tip: Při frézování dlabu nastavte hloubku do 40-50 % tloušťky dřeva a šířku podle šířky čepu, která bývá obvykle 8 až 15 mm u běžných truhlářských spojů. Přesné rozměry vždy přizpůsobte konkrétnímu typu dřeva a konstrukci.
Shrnutí rozměrů čepů a dlabů
| Typ spoje | Šířka čepu (mm) | Hloubka dlabu (mm) | Tloušťka dřeva (mm) | Poznámka |
|---|---|---|---|---|
| Průchozí čep | 8-15 | 40-50 % tloušťky | 20-40 | Viditelný, často s kolíky |
| Neprůchozí čep | 8-15 | do 50 % tloušťky | 20-40 | Skrytý, pro čistý vzhled |
| Klínový čep | 10-20 (rozšiřující) | 40-50 % tloušťky | 25-50 | Zvýšená pevnost, bez dalších spojů |
| Rovný dlab | odpovídá čepu | do 50 % tloušťky | dle spoje | Pravoúhlý, základní typ dlabu |
| Rohový dlab | odpovídá čepu | do 50 % tloušťky | dle spoje | Zkosené hrany, lepší rozložení síly |
Pevnost spoje závisí na přesném sladění rozměrů čepu a dlabu, správném opracování a případném použití lepidla a kolíků. Chybná volba hloubky dlabu nad polovinu tloušťky dřeva výrazně snižuje stabilitu spoje a může vést k praskání materiálu.
Odborná rada: Čep a dlab je ideální pro konstrukce vyžadující pevnost a trvanlivost, například u rámů židlí nebo stolů. Naopak pro tenké nebo velmi měkké dřevo se tato technika nedoporučuje, protože může způsobit oslabení spoje.
Jak správně použít kolíky a lepidlo při spojování
Dřevěné kolíky, obvykle vyrobené z pevného bukového dřeva, představují klíčový prvek při spojování dřeva kolíčky v technice čep a dlab. Pro konstrukční spoje dřeva se používají kolíky o průměrech 6-20 mm, přičemž běžná hloubka vrtání děr pro ně nepřesahuje 15 mm. Lepidlo je třeba nanášet nejen na kolík, ale i na styčné plochy spoje, což výrazně zvyšuje pevnost spoje a přispívá k dlouhodobé stabilitě rohových spojů dřeva.
Při spojování je důležité správně vyvrtat díry, aby kolíky seděly přesně a nedošlo k deformaci spoje. Po nanesení lepidla a zasunutí kolíků je nutné spoj pevně upnout do svěráku nebo hoblice. Tato metoda nejen zpevňuje truhlářské spoje dřeva, ale také zabraňuje nežádoucím pohybům, což je nezbytné pro správné fungování čep a dlab spojování dřeva.
- Používejte bukové dřevěné kolíky s hladkým nebo drážkovaným povrchem
- Vrtání děr provádějte do hloubky max. 15 mm pro optimální pevnost
- Nanášejte lepidlo na kolíky i styčné plochy spoje
- Spoj upínejte pevně do svěráku nebo hoblice po dobu tuhnutí lepidla
Proč používat čep a dlab při spojování dřeva
Použití kolíků s lepidlem výrazně zvyšuje pevnost spoje a zajišťuje přesné a trvanlivé spojení, což je zásadní pro kvalitní rohové spoje dřeva a další konstrukční spoje. Správné rozměry čepu a dlabu spolu s precizním vrtáním děr umožňují optimální využití této tradiční truhlářské techniky.
Tip: Častou chybou je vrtání děr příliš hlubokých nebo širokých, což oslabuje pevnost spoje a komplikuje jeho správné upnutí.
Jaké vlivy mají dřevo a prostředí na pevnost spoje
Vlhkost dřeva výrazně ovlivňuje pevnost spoje při spojování dřeva čepem a dlabem. Vyšší vlhkost způsobuje bobtnání a následné smrštění dřeva, což může vést k uvolnění spoje a snížení jeho trvanlivosti. Teplota prostředí dále ovlivňuje rozměry spoje – extrémní teploty zvyšují riziko deformací a prasklin. Proto je vhodné používat tvrdé druhy dřeva, jako je dub nebo buk, které mají vyšší hustotu a lepší rozměrovou stabilitu. Naopak měkké a vlhké materiály snižují pevnost a často vedou k rychlejšímu opotřebení rohových spojů dřeva.
Jak zlepšit pevnost spoje dřeva pomocí čepu a dlabu
Správné rozměry čepu a dlabu jsou klíčové pro pevnost spoje; běžně se používá poměr čepu k šířce dřeva 1:3 až 1:4, což zajišťuje dostatečnou pevnost a umožňuje pevné spojení konstrukčních spojů dřeva. Navíc spojování dřeva kolíčky může přispět k vyšší stabilitě spoje.
| Druh dřeva | Hustota (kg/m³) | Vhodnost pro čep a dlab | Poznámka |
|---|---|---|---|
| Dub | 700-900 | Vysoká | Vysoká pevnost, odolný vůči vlhkosti |
| Buk | 650-800 | Vysoká | Dobrá rozměrová stálost |
| Smrk | 400-500 | Nízká | Měkčí, náchylný k deformacím |
Tip: Při použití měkkých dřev se doporučuje precizní opracování a doplnění spoje lepidlem, aby se zlepšila jeho pevnost a odolnost.
Časté dotazy k čepu a dlabu
Otázka: Jaké jsou základní druhy spojování dřeva?
Mezi základní konstrukční spoje dřeva patří čep a dlab, pero a drážka, lamelové spoje a ozuby. Čep a dlab se nejčastěji používá u rohových spojů dřeva a rámových konstrukcí díky své pevnosti.
Otázka: Jaké jsou rozměry čepu a dlabu při spojování dřeva?
Čep by měl mít šířku a tloušťku přibližně třetinu tloušťky dřeva, dlab pak odpovídající rozměry s hloubkou do poloviny tloušťky spojujícího prvku.
Otázka: Jak udělat čep a dlab správně?
Při výrobě spoje začněte přesným změřením, vyřízněte dlab dlátem nebo frézou do požadované hloubky a tvaru, poté přesně opracujte čep, aby dobře seděl.
Otázka: Jak spojit dva kusy dřeva pomocí čepu a dlabu?
Umístěte čep do dlabu, naneste lepidlo na styčné plochy a případně použijte spojování dřeva kolíčky pro zvýšení pevnosti spoje.
Otázka: Jaké nástroje jsou vhodné pro techniky frézování dřeva u dlabu?
Pro frézování dlabu se používá ruční fréza nebo stolní frézka s nožem o šířce 4 mm, což odpovídá standardnímu dlátu.
Otázka: Jaké jsou výhody spojování dřeva čepem a dlabem?
Výhodou jsou vysoká pevnost spoje, stabilita rámových konstrukcí a možnost použití kolíků pro zvýšení odolnosti bez viditelných spojovacích prvků.
Otázka: Jak správně použít lepidlo a kolíky při spoji čep a dlab?
Lepidlo naneste na čep i do dlabu, kolíky vrtáte do hlubokých děr max. 15 mm, aby nedošlo k oslabení spoje.
Otázka: Jaké jsou typy čepů a dlabů v truhlářství?
Existují průchozí a neprůchozí čepy, rovné a zkosené dlabové otvory, přičemž zkosení čepu zvyšuje lepenou plochu a pevnost spoje.
Otázka: Jak změřit správnou hloubku dlabu?
Hloubka dlabu by měla být maximálně do poloviny tloušťky dřeva, aby nedošlo ke snížení pevnosti spoje.
Otázka: Jaký druh dřeva je nejlepší pro čep a dlab spoje?
Tvrdé dřevo jako dub nebo buk se doporučuje, protože lépe odolává deformacím a zaručuje dlouhou životnost spoje.
Otázka: Jak se vyhnout častým chybám při výrobě čepu a dlabu?
Vyhněte se příliš hlubokému vrtání, nepřesným měřením a nedostatečnému očištění spoje, což může vést k oslabení konstrukce.
Otázka: Kdy je nejlepší použít spoj čep a dlab?
Tato technika se hodí zejména pro rohové spoje dřeva v nábytku, oknech a dveřích, kde je vyžadována vysoká pevnost.
Otázka: Jak opravit poškozený čep a dlab spoj?
Odstraňte poškozený spoj, očistěte plochy a doplňte nový čep a dlab s lepidlem a případnými kolíky pro obnovu pevnosti.
Otázka: Jak vlivá vlhkost na pevnost spoje čep a dlab?
Optimální vlhkost dřeva pro spojení je mezi 8 a 12 %, vyšší vlhkost může způsobit deformaci a snížení pevnosti spoje.
Otázka: Jaké jsou doporučené parametry frézování dlabu?
Dlab se frézuje do hloubky maximálně poloviny tloušťky dřeva, s frézou odpovídající šířce dláta 4 mm pro přesné vyřezání otvoru.
