Ztracené bednění představuje efektivní řešení pro rychlou a pevnou konstrukci stavebních prvků, které zároveň umožňuje snadnou integraci betonových tvárnic a výztuže roxor. Díky své schopnosti zajišťovat kvalitní tepelnou izolaci výrazně zlepšuje energetickou úspornost budov a zároveň snižuje náklady na montáž. Použití ztraceného bednění tak přináší výrazné výhody v moderních stavebních projektech.
📝 Ve zkratce
- Ztracené bednění má standardní rozměry 500 mm délky a 250 mm výšky, šířka je od 100 do 500 mm.
- Používá se hlavně pro základy, nosné stěny, opěrné zdi a další konstrukce včetně bazénů.
- Beton třídy C16/20 až C25/30 se zalévá do dutin tvárnic, které mají zámkový systém pro přesné spojení.
- Výhody zahrnují rychlou montáž bez odstraňování bednění, vysokou pevnost a dobrou tepelnou izolaci.
- Cena tvárnic začíná na 28 Kč za kus, barevné a sendvičové varianty mohou stát až 65 Kč za kus.
Co je ztracené bednění a jak funguje ve stavbě

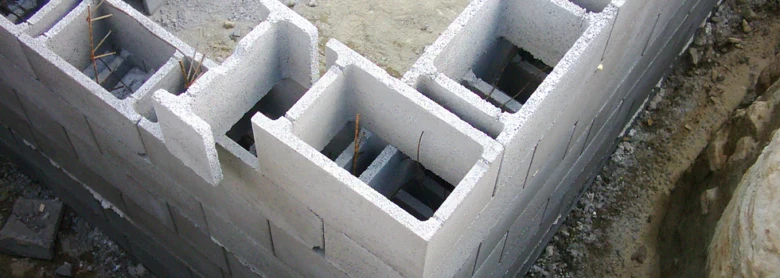

Ztracené bednění je tvořeno betonovými tvárnicemi o rozměrech přibližně 500×250 mm, které jsou vybaveny zámkovým systémem pro snadnou a pevnou montáž. Po sestavení slouží jako pevná forma, do které se provádí betonáž bednění – beton se nalévá do dutin tvárnic, které zůstávají součástí stavební konstrukce. Tento princip zvyšuje pevnost konstrukce a zároveň zajišťuje tepelnou izolaci díky kvalitním stavebním materiálům použitým na výrobu tvárnic.
Na co slouží ztracené bednění ve stavbě? Především zjednodušuje a urychluje proces stavby základů domu, opěrných zdí nebo jiných konstrukcí, kde je potřeba kombinovat nosnost a izolaci. Díky zabudované výztuži roxor a přesnému zámkovému systému je montáž ztraceného bednění stabilní a bezpečná.
Proč je ztracené bednění oblíbené ve stavebnictví? Umožňuje efektivní betonáž bednění bez nutnosti demontáže formy, snižuje odpad stavebních materiálů a zlepšuje tepelně izolační vlastnosti konstrukce. Tento systém šetří čas i náklady, což z něj činí praktickou volbu pro moderní stavby.
Typy a rozměry ztraceného bednění s jejich využitím
Betonové tvárnice pro ztracené bednění mají standardní délku 500 mm a výšku 250 mm. Šířka tvárnic se liší podle typu a pohybuje se od 100 do 500 mm, což umožňuje jejich použití v různých stavebních aplikacích. Nejčastější šířky jsou 150, 200, 240, 300, 400 a 500 mm, přičemž každý typ je určen pro specifické konstrukce s ohledem na požadovanou pevnost a nosnost.
Typ ZTB 15 s šířkou 100 až 150 mm se používá především pro ploty, zahradní zídky a lehké konstrukce, kde není potřeba vysoká únosnost. ZTB 20 mm má podobné využití, často v menších zahradních stavbách. ZTB 24 mm, s šířkou 200 až 240 mm, je nejprodávanější a ideální pro nosné stěny rodinných domů, základové pasy a patky. Pro vyšší a zatížené stavby, jako jsou opěrné zdi, sklepní stěny nebo větší nosné konstrukce, se používají tvárnice ZTB 30 a ZTB 40 s šířkou od 300 do 400 mm. Šířka 500 mm je využívána pro speciální konstrukce vyžadující extrémní pevnost.
| Typ tvárnice | Délka (mm) | Výška (mm) | Šířka (mm) | Použití |
|---|---|---|---|---|
| ZTB 15 | 500 | 250 | 100-150 | Ploty, zahradní zídky, lehké konstrukce |
| ZTB 20 | 500 | 250 | 150-200 | Lehké stavby, ploty |
| ZTB 24 | 500 | 250 | 200-240 | Rodinné domy, základové pasy |
| ZTB 30 | 500 | 250 | 300-400 | Zatížené stavby, opěrné zdi |
| ZTB 40 | 500 | 250 | 400-500 | Vysoce zatížené konstrukce |
Tip: Pro správnou funkci ztraceného bednění je klíčové dodržet správné rozměry a typ tvárnic podle konkrétní stavební aplikace. Častou chybou je použití příliš tenkých tvárnic u zatížených konstrukcí, což vede k nedostatečné pevnosti a riziku prasklin.
Tvárnice jsou vybaveny zámkovým systémem pero-drážka, který umožňuje přesné a rychlé skládání bez nutnosti maltové směsi. Tento systém zajišťuje pevné spojení bez viditelných spár a zvyšuje kvalitu betonáže bednění. Montáž ztraceného bednění je tak výrazně rychlejší než u klasického bednění.
Výztuž z ocelových roxorů se umisťuje do připravených dutin tvárnic podle projektové dokumentace. Správné umístění a množství roxorů závisí na typu konstrukce a zatížení, přičemž běžná spotřeba výztuže se pohybuje od 10 do 20 kg na m² stěny. Výztuž se vkládá vodorovně i svisle, aby se zajistila dostatečná pevnost a stabilita konstrukce.
Tepelná izolace se často doplňuje mezi tvárnice, zejména u sendvičových variant ztraceného bednění, které kombinují beton s polystyrenem. Tento systém zlepšuje tepelněizolační vlastnosti konstrukce a snižuje riziko vzniku tepelných mostů a plísní.
Tip: Ztracené bednění je vhodné pro většinu stavebních aplikací od základů přes nosné stěny až po opěrné zdi. Nevhodné je však pro velmi tenké konstrukce nebo konstrukce s vysokými estetickými nároky, kde je lepší použít prefabrikované prvky s hladkým povrchem.
Materiály a konstrukční vlastnosti ztraceného bednění
Materiály a konstrukční vlastnosti ztraceného bednění jsou klíčové pro pevnost a trvanlivost stavební konstrukce. Základ tvoří betonové tvárnice z vibrolisovaného betonu, které obsahují dutiny pro betonáž a výztuž. Správné umístění roxoru a dalších výztužných prvků významně ovlivňuje kvalitu výsledné konstrukce.
Výroba betonových tvárnic

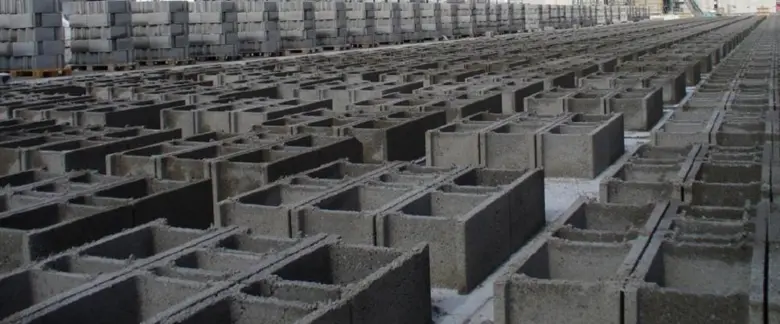

Tvárnice se vyrábějí vibrolisováním betonu s přesnými rozměry, což zajišťuje jejich stabilitu a tvarovou stálost. Betonová tvárnice obsahuje dutiny, které slouží k následné betonáži a vložení výztuže.
Použití výztuže ve ztraceném bednění
Výztuž tvoří roxory, třmínky a vázací drát, které se umisťují vodorovně i svisle podle statického projektu. Kolik roxoru se používá ve ztraceném bednění závisí na zatížení, ale standardně jde o průměr 8-12 mm v kombinaci s třmínky pro zajištění stability.
Betonáž a hutnění
Beton třídy C16/20 až C25/30 se nalévá po vrstvách do dutin tvárnic a hutní se vpichováním armovacích tyčí. Plné vyplnění dutin je zásadní pro dosažení požadované pevnosti a zamezení vzniku dutin v konstrukci.
Výhody použití ztraceného bednění oproti klasickému bednění
Ztracené bednění výrazně zrychluje montáž stavebních konstrukcí díky eliminaci nutnosti jeho demontáže po betonáži. Betonové tvárnice o rozměrech přibližně 500 × 250 mm s variabilní šířkou od 150 do 500 mm zůstávají po betonáži součástí konstrukce, čímž šetří dřevo na klasické bednění a snižují spotřebu dalších stavebních materiálů. Díky přesnému zámkovému systému (pero-drážka) se tvárnice spojují bez maltových spár, což zkracuje montážní čas až o 30 % ve srovnání s tradičním bedněním.
Pevnost konstrukce se zvyšuje díky monolitickému charakteru vyplněného betonu třídy C16/20 až C25/30 a kvalitní integraci ocelové výztuže roxor, která se vkládá vodorovně i svisle podle statického projektu. Tento systém umožňuje přesné umístění výztuže, čímž se minimalizuje riziko vzniku trhlin a zvyšuje se únosnost stěn a základů.
Tepelná izolace ztraceného bednění je výrazně lepší než u klasického bednění, zejména v případě sendvičových tvárnic kombinujících beton s polystyrenem. Tento typ konstrukce snižuje tepelné ztráty a eliminuje vznik tepelných mostů, což přispívá ke zvýšení energetické efektivity budovy až o 15-20 % oproti běžným betonovým konstrukcím bez izolace. Zvýšená akustická izolace navíc zlepšuje komfort bydlení.
Montáž ztraceného bednění umožňuje efektivnější betonáž, protože beton se zalévá v maximálně čtyřvrstvých dávkách a hutní vpichováním armovacích tyčí, což zkracuje dobu výstavby a snižuje riziko vzniku dutin v konstrukci. Celková doba instalace základů nebo stěn se tak může zkrátit až o 25 % ve srovnání s klasickým bedněním vyžadujícím následné odstraňování a opětovné použití.
Výhody použití ztraceného bednění
- Rychlá montáž s úsporou času až 30 % díky zámkovému systému bez maltových spár
- Eliminace nutnosti demontáže bednění, čímž odpadá spotřeba řeziva a náklady na jeho likvidaci
- Zvýšená pevnost konstrukce díky monolitickému vyplnění betonem třídy C16/20 – C25/30 a přesnému uložení výztuže roxor
- Výrazně lepší tepelná izolace, zejména u sendvičových tvárnic s polystyrenem, snižující tepelné ztráty o 15-20 %
- Lepší akustická izolace a odolnost vůči vlhkosti a mrazu
- Nižší ekologický dopad díky minimalizaci odpadu a šetrnému využití materiálů
- Konstrukce s dlouhou životností, často přes 50 let, bez nutnosti dodatečné údržby
- Přesné spojení tvárnic zajišťuje stabilitu a minimalizuje riziko posunů či prasklin
Odborná rada: Častou chybou je nedostatečné vyplnění betonem dutin tvárnic, což snižuje pevnost konstrukce a může vést k trhlinám. Doporučuje se betonovat maximálně do čtyř řad tvárnic najednou a beton důkladně hutnit.
Pro koho se ztracené bednění hodí: Tento systém je ideální pro stavby základů, nosných stěn rodinných domů, opěrných zdí a dalších konstrukcí vyžadujících vysokou pevnost a dobrou tepelnou izolaci. Nevhodné je pro stavby v podmínkách s častými teplotními výkyvy pod 5 °C bez zajištění vhodného technologického postupu.
Výhody a nevýhody ztraceného bednění je nutné vždy posoudit podle konkrétního projektu a požadavků na konstrukční pevnost a izolaci.
Postup montáže ztraceného bednění krok za krokem
Montáž ztraceného bednění vyžaduje přesný postup, který zajistí stabilitu a správnou funkci konstrukce. Dodržení správných rozměrů výkopu, pečlivá práce s betonovými tvárnicemi a správné umístění výztuže roxor patří k základním krokům.
Příprava výkopu a podsypu
Výkop pro ztracené bednění musí dosahovat minimální nezámrzné hloubky 800 mm, což zajistí ochranu proti mrazu. Následně se ukládá podsyp štěrku o tloušťce 100 mm, který stabilizuje podklad a usnadňuje položení betonových tvárnic.
Montáž tvárnic a výztuže
Betonové tvárnice se kladou nasucho s vazbou na polovinu délky, což zvyšuje pevnost spoje. Výztuž roxor se umisťuje vodorovně i svisle podle konstrukčního projektu, čímž se zvyšuje odolnost bednění vůči zatížení a minimalizuje riziko prasklin.
Betonáž a hutnění

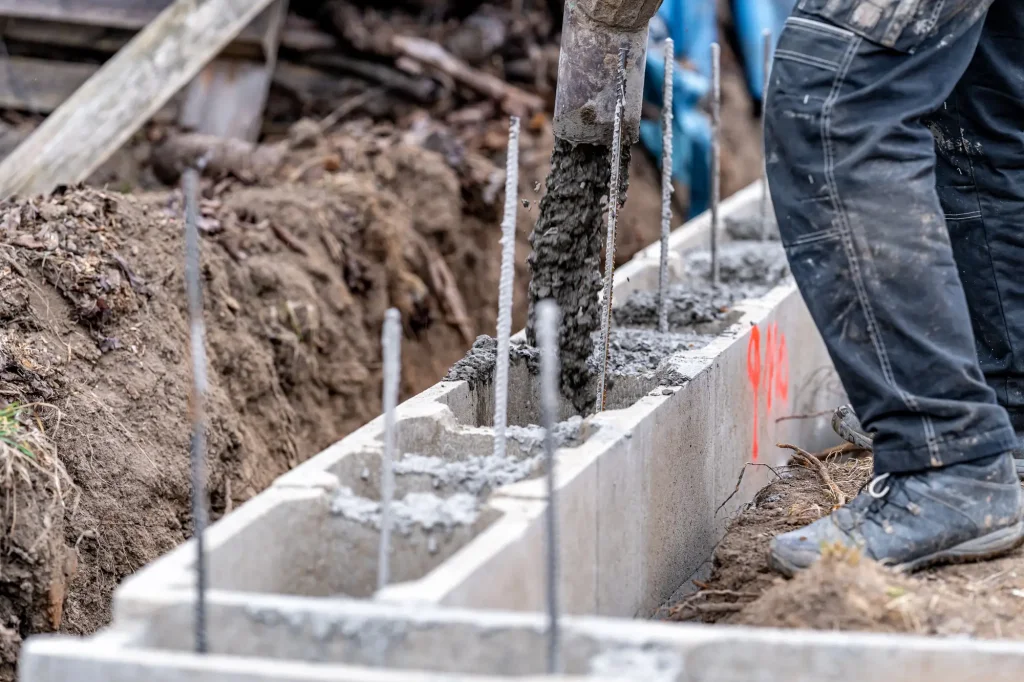

Betonáž bednění probíhá ve vrstvách, přičemž se nikdy nezalévá více než čtyři řady najednou. Po každé vrstvě se beton hutní vpichováním armovacích tyčí, což zlepšuje soudržnost materiálu a pevnost výsledné konstrukce.
- Výkop a podsyp – zajistit hloubku 800 mm a štěrk 100 mm pro stabilitu
- Montáž tvárnic – klást betonové tvárnice nasucho s vazbou
- Instalace výztuže – správně umístit roxor vodorovně a svisle
- Betonáž – nalévat maximálně 4 řady betonu najednou
- Hutnění – hutnit beton vpichováním armovacích tyčí
Tip: Častou chybou je přeplnění bednění betonem najednou, což vede k nerovnoměrnému zatížení a možným deformacím. Dodržujte postup betonáže po vrstvách.
Pro efektivní použití ztraceného bednění doporučuji přesné výpočty spotřeby betonu podle objemu vnitřního prostoru tvárnic a dodržení pokynů pro montáž výztuže, aby byla zajištěna správná tepelná izolace a mechanická odolnost.
Doporučení a časté chyby při použití ztraceného bednění
Správná montáž ztraceného bednění je zásadní pro stabilitu a dlouhodobou kvalitu konstrukce. Níže uvádím konkrétní chyby, kterých se stavebníci často dopouštějí, a doporučení, jak zajistit správný postup a údržbu pro maximální životnost stavby.
Nesprávné založení první řady
První řada betonových tvárnic musí být položena na dokonale rovný a pevný podklad, ideálně na betonovou základovou desku o tloušťce 50-100 mm a pevnosti minimálně C16/20. Chybná nivelace nebo podklad s nerovnostmi způsobí deformace celé konstrukce během betonáže a následného tuhnutí betonu. Doporučuje se používat vodováhu a laser pro přesné vyrovnání tvárnic, přičemž zámkový systém pero-drážka umožňuje přesné spojení bez spár.
Nedostatečné armování
Použití správného množství výztuže roxor je nezbytné pro požadovanou pevnost konstrukce. Projektová dokumentace obvykle stanovuje minimální průměr a počet roxorů, například vodorovné i svislé umístění ocelových tyčí o průměru 8-12 mm s roztečí cca 30 cm. Podhodnocení armování zvyšuje riziko vzniku trhlin a snižuje odolnost vůči zatížení. Výztuž musí být rovnoměrně rozložena uvnitř dutin tvárnic a pevně fixována vázacím drátem, aby nedošlo k posunu během betonáže.
Nevyplnění dutin betonem
Dutiny v betonových tvárnicích je nutné plně vyplnit betonem s konzistencí S3, aby konstrukce dosáhla monolitické pevnosti. Betonáž se provádí po vrstvách maximálně do čtyř řad tvárnic najednou a beton se hutní vpichováním armovacích tyčí. Nevyplněné nebo částečně vyplněné dutiny snižují pevnost a mohou vést k vzniku dutin, které oslabují konstrukci a zvyšují riziko vlhkostních problémů.
Údržba a ochrana proti vlhkosti
Po dokončení betonáže je nezbytné aplikovat hydroizolaci, která zabrání pronikání vody do konstrukce, zejména u základů a sklepů. Tepelná izolace, například z polystyrenu ve formě sendvičového zdiva, zlepšuje energetickou bilanci a omezuje kondenzaci vlhkosti. Pravidelná kontrola povrchů a odvodnění okolí stavby minimalizuje riziko mrazových poškození a degradace betonu. Doporučuje se provádět revizi izolací minimálně jednou ročně.
Tip: Při betonáži bednění dodržte maximální výšku betonované vrstvy (do čtyř řad tvárnic) a rovnoměrně rozprostřete výztuž roxor. Nesprávné dávkování betonu nebo nedostatečné armování patří mezi nejčastější chyby, které výrazně snižují životnost konstrukce.
Pro koho se ztracené bednění hodí: pro stavby vyžadující rychlou montáž a vysokou pevnost, jako jsou základy rodinných domů, opěrné zdi a sklepní konstrukce.
Pro koho není vhodné: pro stavby v podmínkách s častými teplotními výkyvy bez dostatečné izolace nebo tam, kde není možné zajistit přesné založení a armování, což může vést k degradaci konstrukce.
- časté chyby: nesprávné založení první řady, nedostatečné armování roxor, nevyplnění dutin betonem
- doporučení po dokončení: pravidelně kontrolovat stav hydroizolace a tepelných izolací, zajistit správné odvodnění
- údržba prodlužuje životnost konstrukce a udržuje její pevnost a odolnost proti vlhkosti a mrazu
Specifika použití ztraceného bednění pro různé konstrukce
Ztracené bednění nachází uplatnění především při stavbě základů do nezámrzné hloubky kolem 80 cm, kde slouží jako pevná forma pro betonáž bednění a zároveň jako součást konstrukce. Montáž ztraceného bednění je běžná i u plotů, které díky nízko položené konstrukci nevyžadují stavební povolení. Opěrné zdi využívají ztracené bednění pro zvýšení stability a snadnou instalaci výztuže roxor. Bazény, na rozdíl od plotů, vyžadují stavební povolení a pečlivé zpracování izolace, kterou zajišťuje sendvičové zdivo kombinující betonové tvárnice a polystyren pro lepší tepelnou izolaci.
Tipy pro efektivní použití ztraceného bednění zahrnují správné umístění výztuže a důslednou betonáž bednění, aby se předešlo chybám jako je poddimenzování výztuže nebo špatné spojení tvárnic. Ekologický dopad výroby a likvidace těchto stavebních materiálů je významný a stojí za pozornost při plánování projektu.
| Typ konstrukce | Hloubka | Povolení | Izolační vlastnosti | Doporučení |
|---|---|---|---|---|
| Základy | 80 cm | Ne | Standardní | Použít výztuž roxor |
| Ploty | Povrch | Ne | Nízká | Rychlá montáž bez povolení |
| Opěrné zdi | Různá | Ano | Vysoká | Pečlivá betonáž a izolace |
| Bazény | Různá | Ano | Sendvičové zdivo | Dodržet stavební normy |
FAQ – často kladené otázky o ztraceném bednění
Otázka: Na co se používá ztracené bednění?
Používá se pro základy, opěrné zdi, nosné stěny, ploty, sklepy a bazény, kde betonové tvárnice tvoří zároveň konstrukční prvek i tepelnou izolaci.
Otázka: Kolik roxoru se používá ve ztraceném bednění?
Výztuž roxor se ukládá vodorovně i svisle podle statického projektu, zpravidla se používají pruty 8-12 mm s roztečí 20-40 cm.
Otázka: Co udělat ze ztraceného bednění po dokončení stavby?
Bednění zůstává součástí stavby, není třeba jej odstraňovat; doporučuje se kontrola povrchových úprav a případná údržba.
Otázka: Jaká je spotřeba betonu ve ztraceném bednění?
Spotřeba betonu odpovídá objemu dutin v tvárnicích; například u standardních tvárnic je to přibližně 150-200 kg betonu na 1 m² stěny.
Otázka: Jak správně umístit roxor do ztraceného bednění?
Roxory se vkládají do dutin tvárnic s přesnou polohou dle projektu, aby byla zajištěna pevnost a správná betonáž bednění.
Otázka: Jak spočítat množství betonu pro ztracené bednění?
Množství se vypočítá jako součin počtu tvárnic, jejich vnitřního objemu dutin a počtu řad; přesný výpočet konzultujte s projektantem.
Otázka: Jak dlouho trvá instalace ztraceného bednění?
Montáž ztraceného bednění trvá obvykle 1-2 dny na 10 m² díky snadnému skládání tvárnic bez maltových spár; betonáž se provádí při teplotách nad 5 °C.
Otázka: Jaké jsou nevýhody ztraceného bednění?
Nevýhodou je nižší propustnost vodních par a nutnost přesného dodržení montážních postupů pro správnou kvalitu.
Otázka: Jaké chyby se často dělají při použití ztraceného bednění?
Časté chyby zahrnují nedostatečné armování roxorem, špatné založení první řady a nevyplnění betonem dutin.
Otázka: Kdy použít ztracené bednění při stavbě?
Používá se při betonáži základů a nosných stěn, pokud požadujete rychlou montáž a zároveň dobrou tepelnou izolaci.
Otázka: Jak ztracené bednění ovlivňuje kvalitu konstrukce?
Zajišťuje monolitickou pevnost díky kvalitní výztuži a betonáži bednění, čímž zvyšuje odolnost a životnost stavby.
Otázka: Jak kombinovat ztracené bednění s výztuží roxor?
Výztuž roxor se vkládá do dutin tvárnic podle statického návrhu, čímž se zvyšuje pevnost a stabilita celé konstrukce.
Otázka: Jaké jsou výhody ztraceného bednění ve stavebnictví?
Výhody zahrnují rychlou montáž, úsporu materiálů, dlouhou životnost a integrovanou tepelnou izolaci.
Otázka: Co dělat při použití ztraceného bednění v zimě?
Betonáž bednění provádějte při teplotách nad 5 °C, při nižších teplotách použijte ochranná opatření proti zamrznutí betonu.
Otázka: Jaké jsou specifika použití ztraceného bednění pro ploty?
Základy musí dosahovat nezámrzné hloubky cca 80 cm, spáry se dělají po 10 metrech; pro ploty není potřeba stavební povolení, stačí územní souhlas.
