Správné zapojení elektrické zásuvky na 230 voltů vyžaduje znalost barevného značení vodičů a vhodného průřezu kabelů. Dodržení přesného postupu nejen zajistí bezpečnost, ale také bezproblémový provoz vaší elektroinstalace. Podrobné schéma a jasné kroky vám pomohou předejít nejčastějším chybám při montáži.
⭐ Co byste měli vědět
- Zásuvky 230 V se zapojují s třemi vodiči: fáze (hnědá/černá), nulový (modrá) a ochranný (zelenožlutá).
- Pro zásuvkové obvody se používají měděné vodiče s minimálním průřezem 2,5 mm², jištěné jističem 16 A.
- Zásuvka by měla být umístěna minimálně 20 cm od umyvadla nebo kuchyňského dřezu v mokrých prostorách.
- Před zapojením je nutné vypnout jistič a ověřit nepřítomnost napětí pomocí vhodné zkoušečky.
- Po montáži proveďte kontrolu polarity, spojitosti a měření ochranných prvků, nelze se spoléhat jen na vizuální kontrolu.
Bezpečnostní příprava před zapojením zásuvky 230 V
Bezpečnostní příprava před zapojením zásuvky 230 V je klíčová pro ochranu před úrazem elektrickým proudem. Nejdůležitější je vypnout příslušný jistič, který přeruší napájení do elektrické zásuvky, a následně ověřit nepřítomnost napětí pomocí zkoušečky napětí. Elektroinstalace v domácnosti vyžaduje odbornou kvalifikaci elektrikáře, zejména u starších rozvodů s vodičem PEN, kde nesprávné zapojení může vést k vážným problémům.
Před instalací zásuvky 230 V dodržte tyto kroky:
- Vypněte jistič odpovídající zásuvce a zajistěte, aby nebyl nechtěně zapnutý.
- Ověřte nepřítomnost napětí zkoušečkou napětí na všech vodičích zásuvky.
- Zkontrolujte stav elektroinstalace a barevné značení vodičů podle platných norem elektroinstalace.
- U starších rozvodů nechte posoudit instalaci kvalifikovaným elektrikářem.
- Používejte vodiče s odpovídajícím průřezem vodiče pro bezpečnost zapojení.
Jak zapojit zásuvku 230 V v bytě bezpečně a správně
Správný postup pro připojení zásuvky 230 volt v domácnosti znamená respektovat bezpečnostní pravidla a nezasahovat do elektroinstalace bez potřebných znalostí a nástrojů. Nedostatek kvalifikace a opomenutí bezpečnostních kroků představují častou chybu, která může ohrozit zdraví i majetek.
Tip: Před zapojením zásuvky vždy zkontrolujte funkčnost zkoušečky napětí na známém zdroji a nikdy nezapomeňte zajistit jistič proti opětovnému zapnutí během práce.
Barevné značení vodičů a jejich správné připojení
Standardní barevné značení vodičů pro 230 volt zásuvku v České republice rozlišuje tři základní typy vodičů podle funkce a bezpečnosti. Fázový vodič (L) se označuje hnědou, černou nebo šedou barvou. Tento vodič přivádí elektrický proud do zásuvky a musí být připojen na příslušný kontakt podle schématu zapojení. Nulový vodič (N) má modrou barvu a slouží k uzavření elektrického obvodu zpět do rozvodné sítě. Ochranný vodič (PE) je zelenožlutý a zajišťuje bezpečnostní propojení s ochranným kolíkem zásuvky, který musí být vždy připojen a být nejdelší, aby při mechanickém namáhání došlo k přerušení přívodu fáze před odpojením nuláku.
Při zapojení zásuvky 230 V v bytě bezpečně a správně je nutné respektovat průřez vodiče odpovídající normám elektroinstalace a správně dodržovat barevné značení vodičů. Doporučení a tipy pro zapojení zásuvky 230 volt podle schématu vyzdvihují také zvláštní pozornost u starších elektroinstalací, kde se používá vodič PEN kombinující nulový a ochranný vodič, což vyžaduje odlišný přístup. Podrobné schéma zapojení zásuvky 220V s popisem jednotlivých vodičů najdete například na stránkách E-agri.cz.
- Fázový vodič (L) – hnědá, černá nebo šedá barva, připojení na fázový kontakt zásuvky
- Nulový vodič (N) – modrá barva, připojení na nulový kontakt
- Ochranný vodič (PE) – zelenožlutá barva, připojení na ochranný kolík, musí být nejdelší vodič
- U starších sítí TN-C je nutné správně identifikovat a rozdělit vodič PEN
Tip: Pro bezpečnost zapojení vždy ověřte měřením polaritu zásuvky a respektujte aktuální normy elektroinstalace.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Postup zapojení zásuvky 230 V krok za krokem
Postup zapojení zásuvky 230 V krok za krokem zahrnuje přesnou přípravu vodičů, jejich správné připojení na svorky zásuvky a důkladné utažení spoje. Dodržení barevného značení vodičů a bezpečnostních pravidel je klíčové pro bezchybný a bezpečný provoz elektrické zásuvky v domácnosti.
Příprava vodičů
Nejprve odizolujte vodiče do délky 8-10 mm, aby se zajistil kvalitní kontakt ve svorkách zásuvky. Zkontrolujte, že izolace vodičů není poškozená, a použijte vhodné nářadí, například odizolovací kleště, které minimalizují riziko poškození měděného jádra. Správný průřez vodiče by měl odpovídat normám elektroinstalace, obvykle 1,5 až 2,5 mm² pro zásuvky 230 V.
Připojení vodičů na svorky zásuvky
Připojte fázový vodič (obvykle hnědý nebo černý) na levou svorku zásuvky. Nulový vodič (modrý) přišroubujte na pravou svorku. Ochranný vodič (žlutozelený) zasuňte do ochranného kolíku zásuvky. Dodržujte barevné značení vodičů, které je klíčové pro bezpečnost zapojení a správné fungování. Tento postup pro připojení zásuvky 230 volt v domácnosti zajistí správné rozložení napětí a ochranu proti úrazu elektrickým proudem.
Utažení a kontrola spoje vodičů
- Utažení svorek – pevně přitáhněte šrouby svorek, aby vodiče držely bez pohybu.
- Kontrola pevnosti – lehce zatáhněte za vodiče a ověřte, že se nevytahují.
- Uspořádání vodičů – vodiče pod svorkami upravte tak, aby se nepřekrývaly a nezpůsobovaly zkrat.
Tip: Použijte kvalitní šroubovák s magnetickou špičkou, který zabrání poškození šroubů a usnadní utažení svorek.
Na co si dát pozor: Častou chybou je nedostatečně utažený spoj, který může vést ke vzniku jisker nebo přehřívání. Dodržujte krokový postup zapojení zásuvky 230V v panelovém domě či v bytě, abyste zajistili bezpečnost a dlouhodobou spolehlivost instalace.
Parametry vodičů a jištění zásuvkového okruhu
Správný průřez vodiče je zásadní pro bezpečnost zapojení elektrické zásuvky na 230 volt. Minimálně se používá měděný vodič o průřezu 2,5 mm², který zajišťuje spolehlivý přenos proudu a minimalizuje riziko přehřátí. Tento průřez je standardně jištěn jističem 16 A, jenž chrání zásuvkový okruh před přetížením a zkratem. Výjimky platí pro velmi krátké vedení do 5 metrů, kde lze ušetřit na menším průřezu, ale vždy je nutné provést měření impedance smyčky pro ověření bezpečnosti.
Prodlužovací přívod musí obsahovat tři vodiče – fázi, nulový a ochranný – s odpovídajícím průřezem, ideálně také 2,5 mm². Použití vodičů s průřezem menším než 1 mm² je nebezpečné a porušuje normy elektroinstalace. Barevné značení vodičů musí být dodrženo přesně, pro správné zapojení podle schématu.
| Průřez vodiče | Jistič (A) | Délka okruhu |
|---|---|---|
| 2,5 mm² | 16 | Standardní zásuvkový okruh |
| 1,5 mm² | 10 | Krátké vedení do 5 m (výjimka) |
| < 1 mm² | NEDOPORUČUJE | Riziko přehřátí a porušení norem |
- Prodlužovací přívod musí mít tři vodiče v souladu s normami elektroinstalace
- Při zapojení 230 volt zásuvky je klíčové měření impedance smyčky
- Barevné značení vodičů usnadňuje správné a bezpečné zapojení
Chyby při zapojení zásuvky 230V a jak se jim vyhnout
Častou chybou je použití vodičů s nedostatečným průřezem nebo nesprávné barevné značení vodičů, což vede k riziku přehřátí a nebezpečí úrazu elektrickým proudem. Doporučuji vždy dodržovat normy elektroinstalace a využít podrobný návod na správný výběr průřezu vodičů k zajištění bezpečného provozu.
Tip: Pro bezpečné zapojení zásuvky 230 V v bytě bezpečně a správně vždy ověřte parametry vodičů a jištění před samotnou instalací.
Normy a umístění zásuvek v různých prostorách
Normy elektroinstalace stanovují přesné požadavky na umístění a provedení elektrických zásuvek 230 volt v různých prostorách. Dodržení normy ČSN 33 2130 ed.4 je nezbytné pro bezpečnost zapojení a správnou funkci. Zásuvky musí mít odpovídající krytí a správnou vzdálenost od zdrojů vody, aby nedošlo k riziku úrazu elektrickým proudem.
Krytí zásuvek pro běžné a vlhké prostory
V běžných obytných prostorách musí mít elektrická zásuvka minimální krytí IP20. Pro vlhké prostory, jako jsou koupelny a kuchyně, je podle normy ČSN 33 2130 ed.4 nutné použít zásuvky s krytím minimálně IP44. Toto krytí chrání zásuvku před vlhkostí a stříkající vodou, což výrazně zvyšuje bezpečnost zapojení.
Vzdálenosti zásuvek od zdrojů vody
Norma stanovuje, že zásuvka musí být instalována minimálně 20 cm od umyvadla nebo kuchyňského dřezu. Tato vzdálenost minimalizuje riziko kontaktu s vodou a zajišťuje bezpečné používání 230 volt zásuvky. Při instalaci zásuvek za sebou je také důležité respektovat tyto vzdálenosti, aby nedošlo k porušení bezpečnostních předpisů.
Doporučená výška instalace zásuvek
Výška instalace zásuvek v obytných místnostech je obvykle kolem 30 cm nad podlahou. V kuchyních a koupelnách se výška může mírně lišit dle specifikací normy ČSN 33 2130 ed.4, vždy však musí být zvolena tak, aby zásuvka byla bezpečná a snadno přístupná. Dodržování této výšky usnadňuje správné zapojení zásuvek a jejich bezpečné používání.
Kontrola a údržba zásuvky po instalaci
Po instalaci elektrické zásuvky 230 volt je nezbytné provést důkladnou kontrolu a měření, která potvrdí bezpečnost zapojení a správné barevné značení vodičů. Bezpečnost zapojení ověřte pomocí měření polarity a ochrany podle platných norem elektroinstalace.
Postup měření polarity a ochrany
Měření polarity zásuvky 230 V se provádí pomocí měřicích přístrojů, které ověří správné připojení fáze, nuláku a ochranného vodiče. Měření ochrany zkontroluje spojitost a funkčnost vodiče PEN či PE, čímž se zajistí ochrana před úrazem elektrickým proudem.
Varovné příznaky poškození zásuvky
Pozor na žloutnutí krytu, zápach spáleniny, tavení plastu, jiskření či opakované vypínání jističe. Tyto příznaky indikují poškození zásuvky nebo nesprávné zapojení, které vyžaduje okamžitou opravu.
- žloutnutí krytu
- zápach spáleniny
- jiskření při dotyku
- opakované vypínání jističe
Zapojení zásuvek za sebou a starší typy zásuvek
Zapojení zásuvek za sebou vyžaduje správný přístup, aby každá elektrická zásuvka měla stabilní napětí 230 voltů a splňovala bezpečnostní normy elektroinstalace. Níže popisuji princip paralelního zapojení a upozorňuji na rizika spojená se staršími zásuvkami využívajícími vodič PEN.
Princip paralelního zapojení zásuvek
Zásuvky za sebou se zapojují paralelně, což znamená, že každá zásuvka je připojena přímo na fázi, nulák a ochranný vodič. Toto paralelní zapojení zajišťuje, že nedochází ke snižování napětí, jak by tomu bylo při sériovém zapojení. Každá 230 volt zásuvka tak získá stejnou hodnotu napětí a průřez vodiče odpovídá potřebám bezpečného provozu.

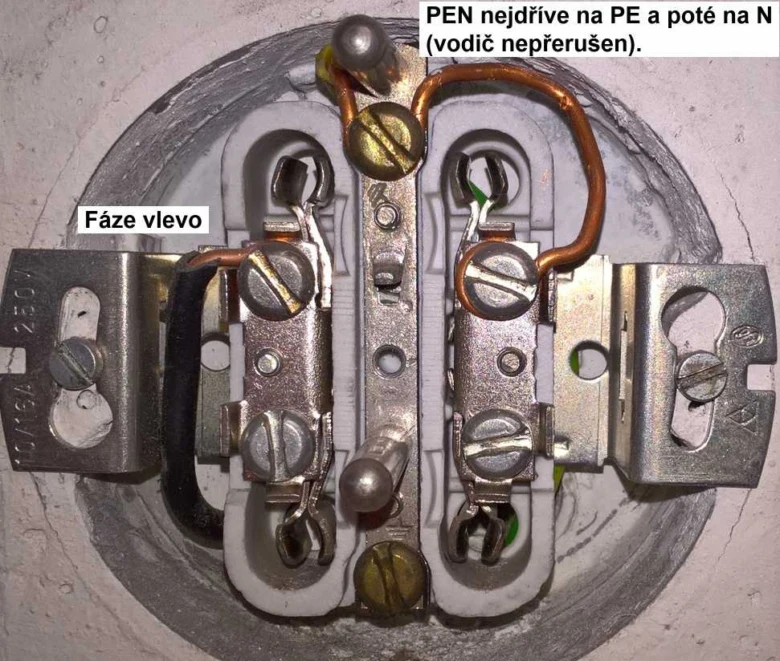

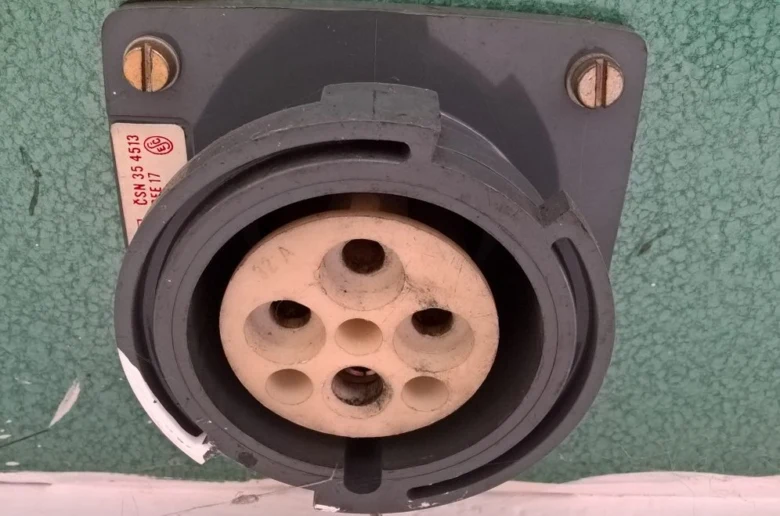

Bezpečnostní rizika starších zásuvek s vodičem PEN
Starší elektroinstalace často používají vodič PEN, který spojuje nulový a ochranný vodič v jednom. Tento způsob zapojení není v souladu s moderními normami elektroinstalace a představuje bezpečnostní riziko kvůli možné ztrátě ochrany při poruše. Doporučuje se přechod na systém TN-C-S, který vodiče odděluje a výrazně zvyšuje bezpečnost zapojení.
Tip: Jak bezpečně zapojit zásuvky za sebou podle platných norem vyžaduje vždy odborné posouzení elektroinstalace, zejména u starších objektů s vodičem PEN.
Časté dotazy
Jak zapojit zásuvku na 230 volt krok za krokem?
Odpojte jistič, ověřte nepřítomnost napětí zkoušečkou, připravte vodiče, připojte fázi (hnědá/černá) na levou svorku, nulák (modrá) na pravou, ochranný vodič (zelenožlutá) na kolík a pevně utáhněte svorky.
Jak správně zapojit zásuvky za sebou na 230 V?
Zásuvky se zapojují paralelně, každá má připojenou fázi, nulák a ochranu samostatně, ne sériově, aby bylo zachováno plné napětí.
Jak zjistit, který vodič je fáze a který nulák při zapojení zásuvky?
Použijte vhodnou zkoušečku napětí, fáze je obvykle hnědá, černá nebo šedá, nulák modrá. Bezpečně ověřte napětí při vypnutém jističe.
Jaký průřez vodičů je vhodný pro zásuvkové obvody?
Minimální průřez měděných vodičů je 2,5 mm², jištěné jističem 16 A. Prodlužovačky musí mít odpovídající průřez dle délky a zatížení.
Jaké jsou normy pro umístění zásuvek v koupelnách?
Zásuvky musí mít krytí minimálně IP44, vzdálenost od umyvadla nebo dřezu minimálně 20 cm a instalace musí odpovídat ČSN 33 2130 ed.4.
Jak provést kontrolu funkčnosti zásuvky po instalaci?
Použijte měřicí přístroje k ověření polarity, spojitosti a funkčnosti ochranných vodičů. Kontrolujte absence žloutnutí, zápachu spáleniny a opakovaného vypínání jističe.
Co dělat, když zásuvka vykazuje známky poškození?
Okamžitě zásuvku odpojte a vyřaďte z provozu. Obraťte se na kvalifikovaného elektrikáře k opravě nebo výměně.
Jak zapojit zásuvku 230 V bez nulového vodiče?
Zapojení bez nulového vodiče není správné a nesplňuje normy. Vždy je nutné připojit fázi, nulák a ochranný vodič podle barevného značení.
Jaké jsou rizika použití prodlužovacích přívodů s malým průřezem?
Použití vodičů s průřezem menším než 1 mm² může vést k přehřívání a požáru. Prodlužovačky musí mít minimálně 2,5 mm² pro 16 A jištění.
Jak se zapojují staré 230V zásuvky s vodičem PEN?
Vodič PEN spojuje nulák a ochranu, což je dnes nebezpečné. Starší instalace vyžadují přechod na třívodičový systém TN-C-S a odborné posouzení.
Jaké bezpečnostní kroky je nutné dodržet před zapojením zásuvky 230 V?
Před zapojením je nezbytné vypnout hlavní jistič a ověřit, že v zásuvce není napětí pomocí zkoušečky, což je první a druhý krok bezpečné instalace.
Jak správně připojit vodiče podle barevného značení ve schématu zapojení zásuvky 230 V?
Fázový vodič je obvykle hnědý nebo černý a připojuje se na svorku označenou L, nulový modrý vodič na svorku N, a ochranný zelenožlutý na zemnící svorku, což jsou tři základní kroky připojení.
