Tesařské spoje představují základ pevné a trvanlivé dřevěné konstrukce, kde správné spojení trámů zajišťuje stabilitu a bezpečnost stavby. Od klasických rohových spojů až po moderní techniky používané u pergol, každý typ spoje má své specifické využití a pravidla. Detailní znalost těchto postupů pomáhá vytvořit konstrukci, která vydrží desítky let bez nutnosti náročných oprav.
🔑 Klíčové body
- Tesařské spoje jako čepování, tupý sraz či přeplátování jsou základními metodami spojování trámů v konstrukci.
- Trámy pro podélné spojování mají běžné rozměry 12 × 20 cm a používají se především u vaznic a pozednic.
- Dlab v čepování je o cca 10 mm hlubší než čep a nesmí být veden napříč vláken.
- Spoje se zajišťují dubovými nebo bukovými kolíky, skobami, svorníky a kovovými spojkami pro vyšší pevnost.
- Vruty do dřeva se vedou šikmo v úhlu 30-45°, ideálně v kříži, aby se zvýšila odolnost proti vytržení.

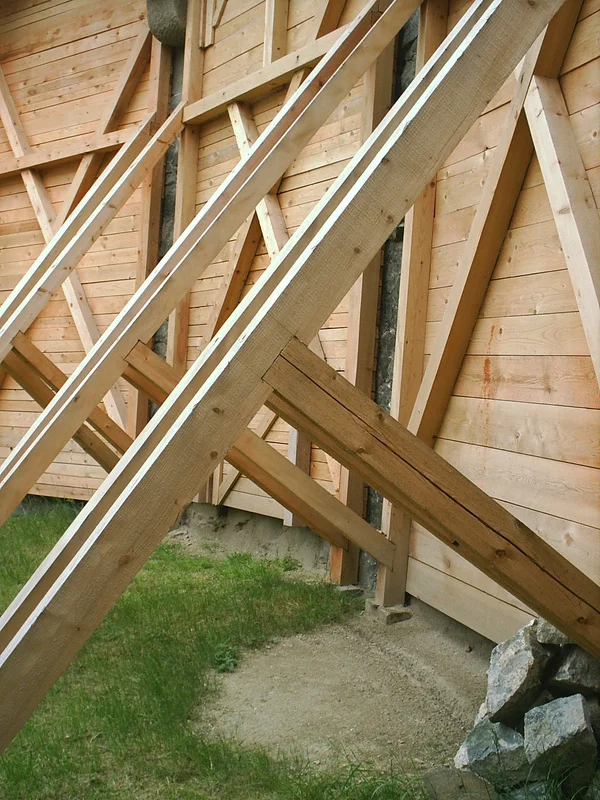

Základní typy tesařských spojů pro trámy
Základní tesařské spoje pro trámy jsou klíčové pro pevnost a stabilitu konstrukce. Mezi nejčastější patří čepování, přeplátování, tupý sraz, kampování a osedlání. Čep má obvykle délku odpovídající 1/4 až 1/2 výšky trámu, přičemž dlab je o 10 mm hlubší, aby zajistil pevné usazení a minimalizoval vůli spoje. Tyto rozměry jsou zásadní jak pro tradiční, tak i moderní tesařské spoje používané například u pergol nebo krovu.
Základní druhy tesařských spojů
Tesařské spoje jako čepování trámů představují spojení, kde jeden trám má vyfrézovaný čep, který zapadá do odpovídajícího dlabu v druhém trámu. Čepování má délku zhruba 1/3 až 1/2 šířky trámu, což zajišťuje dostatečnou pevnost. Přeplátování spočívá ve vzájemném překrytí dvou trámů na jejich koncích, často s podélným spojováním trámů, aby se zvýšila nosnost konstrukce. Tupý sraz je jednoduchý spoj dvou prvků napřímo bez dalších tesařských prvků. Kampování slouží ke spojení dvou trámů pod úhlem, čímž se vytvářejí rohové spoje trámů. Osedlání je moderní tesařský spoj, kde se trám osedlá do drážky v nosném prvku, což je často využíváno u pergol.
| Spoj | Popis | Rozměry čepu a dlabu |
|---|---|---|
| Čepování | Čep zapadá do dlabu | Čep 1/3 šířky trámu, dlab +10 mm |
| Přeplátování | Překrytí konců trámů | Šířka překrytí dle tloušťky trámu |
| Tupý sraz | Přímé spojení bez čepu | Bez čepu, spoj na ploše |
| Kampování | Spojení pod úhlem | Čep a dlab přizpůsobeny úhlu |
| Osedlání | Trám vsazený do drážky | Rozměry dle profilu nosného trámu |
Rozměry a přesnost čepových spojů
Pro správné spojování trámů je klíčové dodržet přesné rozměry čepu a dlabu. Čep by měl mít šířku přibližně 1/3 šířky trámu a délku mezi 1/4 až 1/2 jeho výšky, což zajistí dostatečnou pevnost spoje. Dlab musí být o 10 mm hlubší než čep, aby bylo možné trám pevně usadit bez vůle. Přesnost výroby spoje minimalizuje riziko pohybu nebo prasknutí dřeva. Při tesařských spojích pergola nebo krovu je nutné dbát na čistotu řezů a správné osazení čepu do dlabu, což zároveň usnadňuje montáž a zvyšuje životnost konstrukce.
Tip: Častou chybou je příliš mělký dlab, který snižuje pevnost spoje a zvyšuje riziko jeho uvolnění. Pro koho se tesařské spoje hodí? Jsou vhodné pro statické dřevěné konstrukce, naopak pro konstrukce s vysokými dynamickými nárazy se doporučují doplnit kovovými spojkami.
Jak správně spojit dva trámy v konstrukci
Spojování trámů patří k základním tesařským pracím vyžadujícím vysokou přesnost a pevné mechanické zajištění. Přesné styčné plochy mezi trámy jsou klíčové pro stabilitu celé konstrukce, například při stavbě pergoly či krovu. Moderní tesařské spoje využívají kombinaci tradičních metod, jako je čepování, a mechanických prvků – kolíků, svorníků, skob nebo vrutů do dřeva.
Kolík zajišťuje pevnost spoje tím, že fixuje dřevěné části proti posunu. Vrut do dřeva by měl být zaveden šikmo v úhlu 30-45°, což zvyšuje odolnost proti vytržení a zajišťuje pevnější spojení. Podélné spojování trámů často vyžaduje přeplátování nebo osedlání, kde se trámy překrývají a spojují, aby vznikla dostatečná plocha pro upevnění.
Jak spojit dva dřevěné trámy v konstrukci – návod v 6 krocích
- Příprava trámů – očistěte styčné plochy a odstraňte nerovnosti, aby seděly co nejpřesněji
- Vyznačení spoje – přesně označte místa čepů, kolíků a otvorů pro vruty podle typu spoje
- Vyřezání čepů nebo přeplátování – vytvořte přesné styčné plochy, které zamezí bočnímu pohybu
- Vrtání otvorů pro kolíky a vruty – dodržujte úhel 30-45° pro vruty, které dodají spoji pevnost
- Osazení kolíků a vložení svorníků nebo skob – zajistěte, aby všechny prvky pevně držely bez vůlí
- Kontrola a dotažení – zkontrolujte přesnost a pevnost spoje, případně dotáhněte mechanické prvky
Tip: Častou chybou při spojování trámů je nedostatečná přesnost styčných ploch, která oslabuje pevnost spoje a může vést k jeho posunu nebo prasknutí. Pro koho se to hodí: tento postup je vhodný pro stavebníky i řemeslníky budující pergolu, krovy či jiné dřevěné konstrukce. Naopak méně vhodné je použití pouze mechanických prvků bez přesného dřevěného spoje u nosných částí konstrukce, kde je potřeba maximální pevnost.
Nářadí a pomůcky pro výrobu tesařských spojů
Pro výrobu přesných a bezpečných tesařských spojů je nezbytné disponovat správným nářadím a pomůckami. Pila slouží k řezání dřeva a je základem pro všechny tesařské spoje, ať už jde o rohové spoje trámů, podélné spojování trámů nebo moderní tesařské spoje u pergoly a osedlání. Správné upevnění dřeva během práce zajistí svěrka, která zabraňuje posunu materiálu a zaručuje přesnost řezů i frézování.
Rýsovací pomůcky, jako je šňůrka s rudkou nebo rýsovací jehla, pomáhají přesně vyznačit místa řezů a čepování trámů. Bez těchto pomůcek by nebylo možné dodržet přesné rozměry, které jsou nutné například u tesařských spojů krokví či při napojení trámů. Ochranné pomůcky, jako jsou brýle, rukavice a sluchátka proti hluku, zajišťují bezpečnost práce a snižují riziko úrazu při používání pil a dalších nástrojů.
Nářadí a pomůcky pro výrobu tesařských spojů
- Pásová pila nebo řetězová pila – základní nástroje pro řezání trámů na přesné délky a tvary
- Kladivo a tesařský dlát – nezbytné pro opracování čepů a drážek při čepování trámů
- Svěrky – pevně drží trámy během řezání a spojování
- Rýsovací pomůcky (šňůrka s rudkou, rýsovací jehla) – pro přesné vyznačení spojů a řezů
- Měřidla (metr, posuvné měřítko) – kontrola přesnosti rozměrů spojů
- Ochranné pomůcky (brýle, rukavice, sluchátka) – pro bezpečnou práci s nástroji
Tip: Častou chybou je nedostatečné upevnění trámů svěrkami, což vede k nepřesným řezům a nevhodnému napojení trámů. Proto doporučuji vždy použít dostatečný počet svorek, zvláště při podélném spojování trámů nebo složitých rohových spoje trámů.
Pro koho se toto vybavení hodí? Pro všechny, kdo chtějí zvládnout tesařské spoje návod od základních až po moderní spoje v konstrukci krovu či pergoly. Pro úplné začátečníky bez zkušeností může být výhodnější odborný kurz nebo konzultace, protože správné používání nářadí vyžaduje jistou zručnost a znalosti.
Kvalita materiálu a její vliv na pevnost spojů
Kvalita dřeva patří mezi klíčové faktory, které ovlivňují pevnost tesařských spojů a celkovou trvanlivost konstrukce. Pro spojování trámů včetně rohových spojů trámů či podélného spojování trámů je nezbytné použít materiál bez suků a trhlin. Suky výrazně snižují kvalitu dřeva, protože narušují jeho kontinuitu a mohou být zdrojem prasklin. Trhliny pak přímo oslabují pevnost spojů, což může vést k nebezpečným deformacím konstrukce.
Pro moderní tesařské spoje, například u pergoly či osedlání, doporučuji používat tvrdé dřeviny jako dub nebo buk. Dub zvyšuje pevnost spojů díky své hustotě a odolnosti proti mechanickému namáhání. Buk nabízí podobné vlastnosti a navíc dobrou opracovatelnost, což oceníte při přesném tesařském spojování trámů.
- Dub – vysoká pevnost a odolnost vůči vlhkosti
- Buk – pevný materiál s dobrou opracovatelností
- Vyvarujte se dřeva se suky a trhlinami
- Volte dřevo správné vlhkosti (12-18 %)
Tip: Při výběru materiálu pro tesařské spoje pergola a další konstrukce zkontrolujte dřevo na praskliny, zvláště v místech plánovaných rohových či jiných spojů. To výrazně prodlouží životnost Vaší stavby a zajistí bezpečnost.
Zajištění pevnosti a kontrola kvality spojů
Pevnost spojů je klíčová pro stabilitu celé konstrukce, a proto se při tesařských spojích používají mechanické zpevňující prvky jako kolíky, svorníky, skoby a závitové tyče. Kolík zajišťuje pevnost spoje tím, že mechanicky fixuje jednotlivé trámy a zabraňuje jejich posunu. Svorník zvyšuje únosnost spoje, protože přenáší tahové i smykové síly. Skoba brání vybočení a usmyknutí spoje, což je důležité zejména u rohových spojů trámů a při konstrukcích pergol. Závitové tyče umožňují pevné dotažení a přizpůsobení spoje během montáže.
Jak správně spojovat trámy v tesařství
Pro zajištění kvalitního spoje je nutné dodržet správné rozměry a umístění upevňovacích prvků. Při podélném spojování trámů například platí, že kolíky by měly být zavrtány s roztečí 15 až 20 cm a svorníky doporučuji upevnit s minimální délkou závitu 10 cm v každé části spoje. Skoby by měly být připevněny tak, aby pevně fixovaly rohové spoje trámů a minimalizovaly riziko deformace.
Testování pevnosti spojů
Pro kontrolu kvality spoje lze použít několik metod:
- vizuální kontrola správného usazení a dotažení upevňovacích prvků
- zatěžovací testy, kdy se postupně zvyšuje tlak na spoj a sleduje se jeho chování
- měření deformace spoje pod zatížením pomocí indikátorů posuvu
Tip: Častá chyba při spojování trámů je nedostatečné dotažení svorníků a závitových tyčí, což snižuje pevnost spoje a může vést k pohybům v konstrukci.
Tento přístup je vhodný pro většinu dřevostaveb, u složitějších konstrukcí nebo moderních tesařských spojů pergol doporučuji konzultaci s odborníkem. U lehkých konstrukcí, kde není kladen důraz na vysokou pevnost, lze použít jednodušší metody spojování trámů, avšak s vědomím omezených únosností.
Moderní trendy a legislativní požadavky v tesařství
Legislativa tesařství od roku 2025 klade výrazný důraz na úspory energie, což ovlivňuje i způsob, jakým se spojují trámy v konstrukci. Moderní tesařské spoje proto často zahrnují kotvení pomocí vrutů do dřeva v úhlu 30-45°, které zajišťují pevné a zároveň energeticky efektivní napojení bez tepelných mostů. Tento přístup se uplatňuje nejen u rohových spojů trámů, ale také při podélném spojování trámů a osedlání.
Jak správně spojovat trámy v tesařství

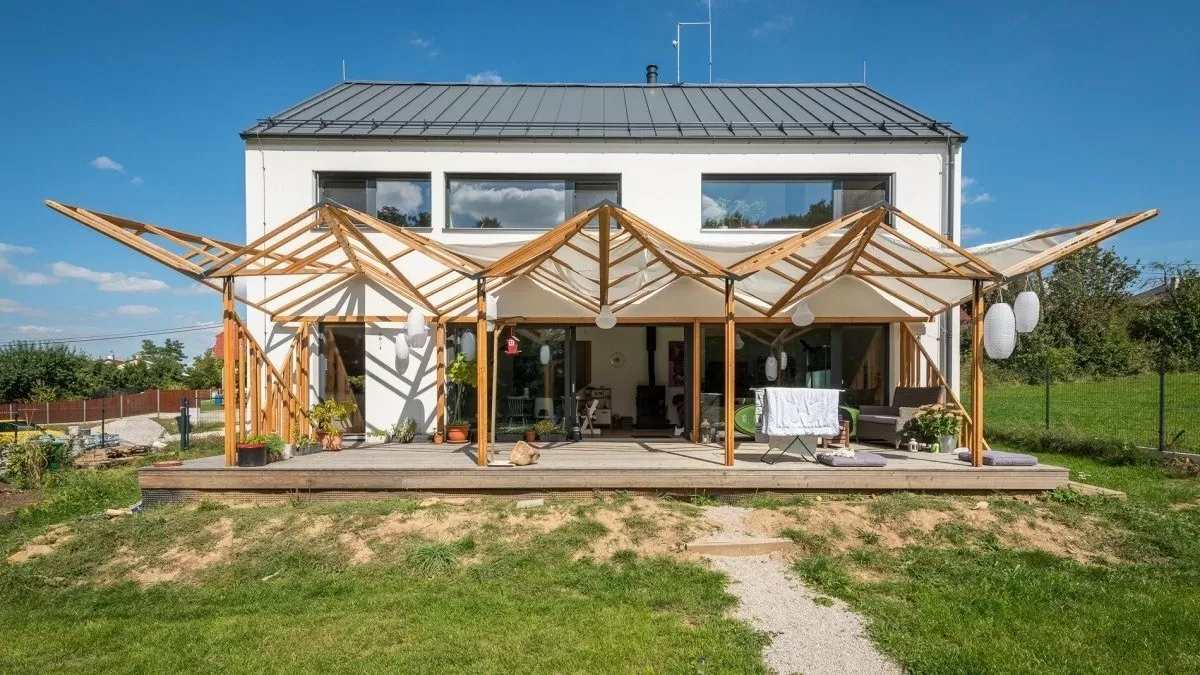

Pro spojování trámů v rámci pergol nebo krovů je nyní doporučeno využívat kombinaci tradičních tesařských spojů s moderními vruty, které zvyšují stabilitu konstrukce a splňují nové požadavky na tepelnou izolaci. Návody na tesařské spoje pergola zdůrazňují právě přístup, kdy se spoje minimalizují a doplňují o šroubové kotvení, což napomáhá zachovat integritu izolace.
Tip: Při použití moderních tesařských spojů dbejte na správný úhel vrutů a pečlivé předvrtání, aby nedošlo k prasknutí dřeva a aby spojení bylo pevné i s ohledem na legislativní požadavky na úsporu energie.
Časté dotazy k tesařským spojům a spojování trámů
Otázka: Jak spojit dva trámy?
Dva trámy se nejčastěji spojují tupým srazem nebo čepováním; dlab musí být o cca 10 mm hlubší než čep, přičemž čep má šířku zhruba jednu třetinu šířky trámu. Spoj zpevněte dubovými kolíky nebo vruty vedenými šikmo pod úhlem 30-45°, aby se zvýšila pevnost spoje.
Otázka: Jaké jsou základní tesařské spoje?
Mezi základní tesařské spoje patří čepování, tupý sraz, přeplátování, kampování a osedlání; čepování je nejpevnější, kde délka čepu činí 1/4 až 1/2 výšky trámu. Při pergolách jsou často využívány rohové spoje trámů s přesným osedláním.
Otázka: Jaké jsou způsoby spojování dřeva?
Spojování dřeva zahrnuje mechanické upevnění kolíky, svorníky, skobami a vruty. Vruty do dřeva se vedou šikmo v úhlu 30-45°, což zabezpečuje vysokou odolnost proti vytržení.
Otázka: Jaké jsou tesařské spoje krokve?
Krokve se spojují čepováním, přeplátováním a kampováním; tesařské spoje musí být přesné a vždy zajištěné kolíky nebo kovovými svorníky pro zajištění stability krovu.
Otázka: Jaký druh dřeva je nejlepší pro tesařské spoje?
Pro tesařské spoje jsou nejlepší tvrdé a pevné dřeviny jako dub a buk, které odolávají zatížení a mají minimální smrštění. Vyvarujte se použití dřeva se suky nebo prasklinami, protože snižují pevnost spoje.
Otázka: Jak se provádí čepování trámů?
Čepování trámů znamená vyřezání čepu o šířce jedné třetiny šířky trámu a délce mezi 1/4 až 1/2 výšky trámu; dlab musí být o 10 mm hlubší než čep a nesmí být veden napříč vláknem, aby se zabránilo prasknutí.
Otázka: Jak zajistit pevnost spoje?
Pevnost spoje zajistíte použitím dubových nebo bukových kolíků, kovových svorníků a vhodným upevněním skob. Doporučuje se diagonální rozložení upevňovacích prvků po třetinách spoje.
Otázka: Jaké nářadí je potřeba pro výrobu tesařských spojů?
Pro výrobu spojů využijete řetězovou, pásovou nebo okružní pilu, kladivo, rýsovací potřeby, svěrky a ochranné pomůcky jako rukavice a brýle.
Otázka: Jaký vliv má vlhkost na tesařské spoje?
Vlhkost způsobuje bobtnání a smrštění dřeva, což může snižovat pevnost spojů a vést k deformacím. Pravidelná impregnace a údržba dřeva jsou proto nezbytné.

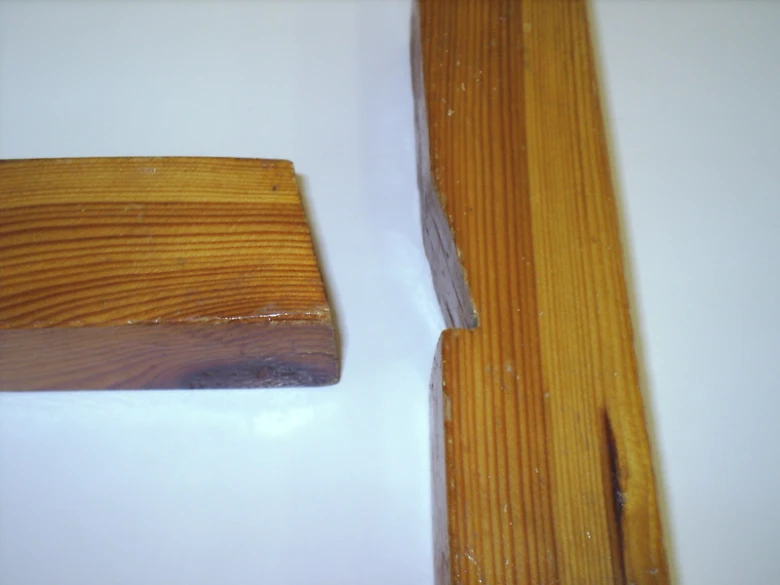

Otázka: Jak provést přeplátování trámů?
Přeplátování znamená překrytí jednoho trámu přes druhý bez čepu, často využívané u valbových střech. Spoj musí být pevně přitlačen a zajištěn kolíky nebo vruty.
Otázka: Co je kampování u tesařských spojů?
Kampování představuje zapuštění jednoho prvku do druhého do hloubky 1/8 až 1/6 tloušťky menšího profilu, čímž vzniká pevný a stabilní spoj bez výrazného oslabení materiálu.
Otázka: Jak probíhá kontrola kvality spojů?
Kontrola kvality zahrnuje vizuální posouzení přesnosti řezů, pevnosti spoje zatížením a správné umístění kolíků či svorníků. Nesprávné upnutí může vést k oslabení celkové konstrukce.
Otázka: Jaké jsou moderní trendy v tesařství?
Moderní tesařské spoje často využívají speciální vruty vedené šikmo v úhlu 30-45°, což výrazně zvyšuje pevnost spojů. Legislativní požadavky od roku 2025 kladou důraz na nízkoenergetické konstrukce s přesnými spoji.
Otázka: Jak správně používat vruty do dřeva?
Vruty se zavádějí šikmo pod úhlem 30-45°, ideálně ve dvojici křížem, aby spoj odolal vytržení a posunu. Použití vrutů je vhodné zejména u spojování trámů v konstrukcích s vyšším zatížením.
Otázka: Jaké jsou nejčastější chyby při tesařských spojích?
Častou chybou je nepřesné řezání, nedostatečné zajištění kolíky, použití nekvalitního dřeva se suky a špatné upnutí materiálu během práce. Doporučuji vždy pečlivě kontrolovat kvalitu materiálu a přesnost řezů před montáží.
