Stavba komínu vyžaduje přesné dodržení technických parametrů, zejména správnou konstrukci a optimální výšku sopouchu. Výška komínu nad střechou a průměr komínu přímo ovlivňují bezpečnost a účinnost odvodu spalin. Správná výztuž komínu a pečlivá montáž zajistí dlouhodobou spolehlivost celého systému.
Hlavní poznatky
- Výška komínu nad hřebenem střechy musí přesahovat minimálně o 65 cm, pokud je vzdálenost do 2 m.
- Nadstřešní část komínu vyšší než 1,5 m vyžaduje výztuž po celé výšce.
- Minimální výška sopouchu je přibližně 137 cm od čisté podlahy.
- Montáž komínu musí probíhat při teplotě minimálně +5 °C a dodržet 72 hodin po montáži.
- Průměr komínu pro krbová kamna se doporučuje v rozmezí 150-180 mm.
Jak správně postavit základ komínu a jeho konstrukci
Základ komínu musí mít pevné rozměry minimálně 500 × 500 mm a hloubku 50-80 cm, aby unesl zatížení z konstrukce kolem 500 kg/m2. Hydroizolace základu je nezbytná k ochraně proti vzlínající vlhkosti, která by mohla poškodit komínovou konstrukci a ovlivnit i jeho funkčnost. Správně navržený základ je základem bezpečné montáže komínu včetně správné výšky sopouchu podle ČSN 73 4201.
Jak správně připravit základ pro komín
Pro jednoprůduchový komín doporučuje norma základ o minimálních rozměrech 500 × 500 mm s hloubkou 50 až 80 cm podle únosnosti podloží. Tento základ musí být vybaven hydroizolací z asfaltových pásů nebo jiných vhodných materiálů, které zabrání vzlínání vlhkosti do zdiva komínu. Zatížení komínu, které může dosahovat až 500 kg/m2, vyžaduje dostatečnou pevnost a stabilitu základu, aby se zabránilo prasklinám a deformacím. Při stavbě základu je nutné dbát na rovinnost a správné vyztužení, které zvýší nosnost konstrukce.
Konstrukční prvky komínu a jejich význam
Konstrukce komínu sestává z kvalitních materiálů jako jsou cihly, keramické tvarovky a speciální malta. Spárování mezi tvarovkami by mělo být precizní, v rozsahu 1-2 mm, což zajišťuje pevnost a těsnost komínové konstrukce. Výztuž komínu se využívá především v místech zvýšeného zatížení nebo u větších průřezů komínu. Správná konstrukce umožňuje také optimální montáž komínu včetně přesného určení výšky sopouchu, která ovlivňuje tah komínu a bezpečnost jeho provozu.
| Typ komínu | Rozměry základu (mm) | Hloubka základu (cm) | Přibližná hmotnost tvarovek (kg/m2) |
|---|---|---|---|
| Jednoprůduchový | 500 × 500 | 50-80 | 500 |
| Dvouprůduchový | 600 × 600 | 60-90 | 700 |
| Tříprůduchový a více | 800 × 800 | 70-100 | 900 |

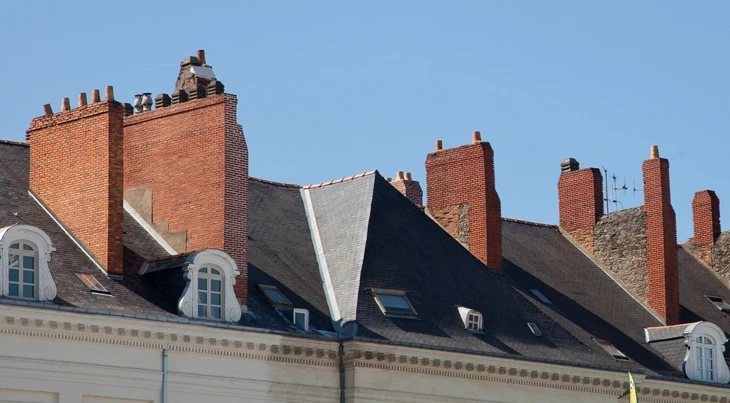

Optimální výška komínu nad střechou dle vzdálenosti od hřebene
Podle normy ČSN 73 4201 musí být výška komínu nad střechou navržena s ohledem na jeho vzdálenost od hřebene. Pokud je komín vzdálen maximálně 2 metry od hřebene střechy, musí jeho horní část přesahovat hřeben minimálně o 65 cm. Tento přesah zahrnuje i výšku hřebenáče, která obvykle činí 20 až 25 cm. U větších vzdáleností od hřebene se výška komínu určuje podle úhlu 10°, měřeného od hřebene k hornímu okraji komínu.
Jaká je minimální výška komínu nad střechou a sopouchu
Výška sopouchu, tedy vývodu spalin z krbových kamen nebo kotle, musí být navržena tak, aby zajistila správný tah komínu a splnila požadavky ČSN 73 4201. Správná výška sopouchu rovněž ovlivňuje bezpečnost a funkčnost celého komínového systému.
- Změřit vzdálenost komínu od hřebene střechy – pro správný výpočet výšky podle normy
- Přidat minimálně 65 cm přesah nad hřeben, pokud je vzdálenost do 2 m
- Určit výšku komínu podle úhlu 10°, pokud je vzdálenost větší než 2 m
- Navrhnout sopouch komínu tak, aby jeho výška podporovala optimální tah a vyhovovala technickým předpisům
Tip: U plochých střech se výška komínu stanovuje minimálně na 1,1 m nad střechou, aby byla zajištěna dostatečná bezpečnost a funkčnost. Montáž komínu s výztuží a správným průměrem také přispívá ke stabilitě konstrukce a efektivitě odvodu spalin.
Výztuž a statické zpevnění nadstřešní části komínu
Výztuž a statické zpevnění nadstřešní části komínu jsou klíčové pro bezpečnou a dlouhodobě funkční konstrukci. Správný návrh výztuže závisí na výšce nadstřešní části, průměru komínu a klimatických podmínkách. Níže najdete detailní postup a informace k izolaci a ochraně proti vlhkosti, které doplňují bezpečnostní opatření.
Izolace nadstřešní části komínu
Izolace komínu výrazně ovlivňuje jeho odolnost vůči klimatickým podmínkám, jako jsou mráz, déšť nebo vítr. V oblastech s vyšší vlhkostí a častými teplotními změnami je vhodné použít tepelně izolační materiály, které minimalizují riziko kondenzace a poškození zdiva. Správná izolace zabraňuje pronikání vlhkosti do konstrukce a prodlužuje životnost komínu. Při montáži je třeba dbát na těsnost spojů a vhodné vrstvení izolačních prvků podle normy ČSN 73 4201.
Ochrana proti vlhkosti a kondenzaci
Kondenzace par v komínu je častým problémem, který může vést k degradaci materiálů a snížení účinnosti tahu. Použití speciálních ochranných materiálů, jako jsou hydrofobní nátěry a parotěsné fólie, snižuje vlhkost v nadstřešní části. Instalace nerezového nástavce nad 2,5 m výšky komínu pomáhá odolávat větru a zabraňuje průniku srážek do sopouchu komínu. Důležitá je také pravidelná kontrola a údržba ochranných prvků, aby byla zajištěna jejich dlouhodobá funkčnost.
- Posouzení výšky nadstřešní části – zjistěte přesnou výšku komínu nad střechou podle ČSN 73 4201
- Výztuž do 1,5 m – doporučuje se kotvení do krovu, výztuž není povinná
- Výztuž od 1,5 do 2,5 m – instalace ocelových prutů s pevnostní certifikací
- Výztuž nad 2,5 m – použití nerezového nástavce v kombinaci s výztuží
- Aplikace izolace – vrstvení tepelných a hydroizolačních materiálů
- Kontrola a upevnění – kotvení konstrukce a ochrana spoje sopouch komínu
- Ocelové pruty s certifikací pro výztuž komínu
- Nerezové nástavce proti větru a srážkám
- Tepelné izolace vhodné pro odolnost vůči mrazu
- Hydroizolační fólie a nátěry pro ochranu proti vlhkosti
Tip: Při stavbě komínu svépomocí a správné výšce sopouchu je nezbytné přesně změřit výšku nad střechou a podle ní zvolit správný typ výztuže a izolace. Chybná volba může vést ke zvýšenému riziku poškození konstrukce vlivem větru nebo vlhkosti.
Montáž sopouchu: výška, umístění a technické parametry
Výška sopouchu u krbových kamen výrazně ovlivňuje tah komínu a správnou funkci odvodu spalin. Standardní výšky středu sopouchu komínu podle ČSN 73 4201 jsou 110, 143, 176 a 209 cm od základů. Pro montáž bez nutnosti řezání dílů se doporučuje minimální výška 137 cm. Sopouchy musí být krátké a vedené přímou cestou, aby se minimalizoval odpor proudění spalin. Při umístění více sopouchů platí pravidlo, že vzdálenost mezi nimi musí být minimálně 300 mm, pokud je úhel mezi nimi menší než 90°.
Jak určit výšku sopouchu u krbových kamen při stavbě komínu? Výška by měla zajistit optimální tah komínu, přičemž nižší sopouchy mohou zhoršit odvod spalin a způsobit zpětný tah. Správné měření a nastavení výšky sopouchu je nezbytné pro bezpečnost a efektivitu provozu.
| Výška středu sopouchu (cm) | Doporučení použití | Poznámka |
|---|---|---|
| 110 | Malé krbové vložky a kamna | Možné omezující pro větší spotřebiče |
| 143 | Standardní instalace | Nejčastější výška |
| 176 | Vyšší spotřebiče a kotle | Vhodné pro zlepšení tahu komínu |
| 209 | Speciální řešení | Pouze u velkých a výkonných systémů |
Tip: Častou chybou při stavbě komínu a umístění sopouchu je jeho přílišná délka nebo zakřivení, které snižuje tah komínu. Proto doporučuji volit co nejkratší a přímé vedení sopouchu.
Tipy pro stavbu komínu a správné umístění sopouchu
Při stavbě komínu svépomocí a správné výšce sopouchu je nezbytné dbát na přesné měření, dodržení rozměrů a umístění podle normy ČSN 73 4201. Montáž komínu s dodatečnou výztuží a správným průměrem komínu podpoří nejen bezpečnost komínu, ale i jeho funkčnost, zejména pokud jde o odvod spalin z krbových kamen.
Doporučené rozměry a průměry komínu podle typu spotřebiče
Správný průměr komínu je klíčový pro optimální tah a bezpečnost provozu spotřebičů na pevná paliva. Pro krbová kamna se doporučuje průměr komínu 150-180 mm, zatímco pro krbové vložky a kotle na tuhá paliva je vhodnější rozmezí 160-200 mm. Výběr správného průměru ovlivňuje nejen účinnost odvodu spalin, ale také snižuje riziko vzniku zpětného tahu, který může ohrozit bezpečnost užívání.
Při stavbě komínu je nutné respektovat normu ČSN 73 4201, která stanovuje požadavky na rozměry i konstrukci včetně výztuže komínu a montáže sopouchu. Výška komínu nad střechou a správné umístění sopouchu mají zásadní vliv na tah komínu, přičemž nedostatečná výška může tah výrazně snižovat a způsobovat problémy při provozu krbových kamen.
| Typ spotřebiče | Doporučený průměr komínu (mm) | Poznámka |
|---|---|---|
| Krbová kamna | 150-180 | Optimální tah při běžném výkonu |
| Krbové vložky | 160-200 | Vyšší výkon vyžaduje větší průměr |
| Kotle na tuhá paliva | 160-200 | Zajišťuje bezpečný a efektivní tah |
Tip: Nesprávný průměr komínu často vede k nedostatečnému tahu nebo přetahování spalin, proto doporučuji konzultovat rozměry s odborníkem před montáží.
Jaká je minimální výška komínu nad střechou a sopouchu
Minimální výška komínu nad střechou a sopouchu je stanovena normou a závisí na sklonu střechy a okolních překážkách. Správná výška zajišťuje dostatečný tah a bezpečný odvod spalin, čímž se eliminuje riziko vzniku zpětného tahu.
Technologie a postup montáže komínu krok za krokem
Montáž komínu je proces, který vyžaduje přesné dodržení technologických postupů a správné nastavení parametrů, zejména výšky sopouchu. Stavba komínu krok za krokem včetně umístění sopouchu stanovuje nejen správný tah, ale i bezpečnost celé konstrukce v souladu s normou ČSN 73 4201. Doporučuji provádět montáž komínu při teplotě minimálně +5 °C, protože nižší teplota může negativně ovlivnit tuhnutí lepicí malty a celkovou pevnost spoje.
- Základní příprava – připravte pevný a rovný základ podle projektové dokumentace a zkontrolujte správný průměr komínu.

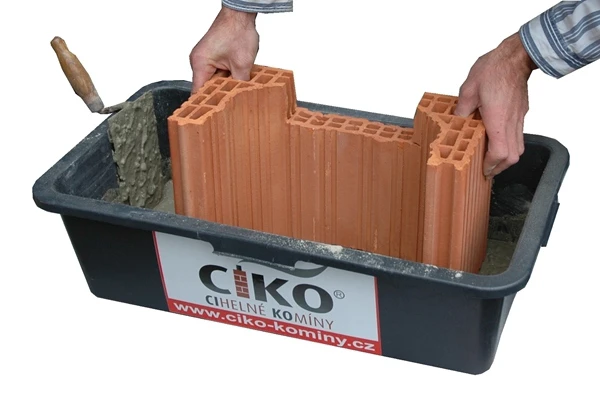

- Zdění tvarovek – tvarovky klademe s pootočením o 90° vůči předchozí vrstvě, aby se zvýšila stabilita konstrukce.
- Nanášení lepicí malty – aplikujte maltu do spáry o tloušťce 1-2 mm, což zajistí dostatečnou pevnost a soudržnost.
- Instalace šamotových vložek – vložky musí být správně usazeny, aby odolávaly vysokým teplotám spalin a chránily komínovou konstrukci.
- Montáž sopouchu – správná výška sopouchu u krbových kamen výrazně ovlivňuje tah komínu; doporučená výška musí respektovat projekt a ČSN 73 4201.
- Výztuž komínu – v kritických místech použijte výztuž, která zlepší pevnost a bezpečnost konstrukce.
- Dokončovací práce a hydroizolace – ošetřete komín proti vlhkosti a zajistěte správné ukončení nad střechou, minimálně o 40 cm nad hřebenem.
- Revize komínu – po dokončení nechte komín zkontrolovat odborníkem, který ověří správnost montáže a bezpečnost provozu.
Komín lze uvést do provozu nejdříve po 3 dnech od montáže, pokud byla teplota nad 10 °C, což umožní dostatečné vytvrzení malty a stabilitu konstrukce. Na co si dát pozor: častou chybou je nesprávné měření a nastavení výšky sopouchu, což může způsobit nedostatečný tah a zpětný kouř. Tento návod na stavbu a konstrukci komínu s určením výšky sopouchu vám pomůže vyhnout se typickým omylům a zajistit bezpečný a funkční komín.
Bezpečnostní normy a vzdálenosti při stavbě komínu
Bezpečnostní normy a vzdálenosti při stavbě komínu jsou klíčové pro správný a bezpečný provoz topeniště. Správně zvolená výška komínu nad střechou a umístění sopouchu komínu výrazně ovlivňují tah a minimalizují riziko požáru.
Minimální výška a vzdálenosti podle ČSN 73 4201
Minimální účinná výška komínu musí dosahovat nejméně 5 metrů, aby bylo zajištěno dostatečné odvětrání a tah. Vzdálenost od hořlavých konstrukcí se nesmí zmenšit pod 5 cm, přičemž nehořlavá podlaha kolem topeniště musí sahat minimálně 80 cm dopředu a 40 cm do stran. Výztuž komínu a správný průměr komínu přispívají k jeho stabilitě a funkčnosti při montáži komínu.
| Parametr | Minimální hodnota | Poznámka |
|---|---|---|
| Výška komínu | 5 m | Zajišťuje správný tah |
| Vzdálenost od hořlavých konstrukcí | 5 cm | Ochrana proti požáru |
| Nehořlavá podlaha | 80 cm dopředu, 40 cm do stran | Bezpečnostní ochrana topeniště |
Revize a kontrola komínu
Revize komínu je povinná před uvedením do provozu a následně pravidelně dle platné legislativy. Revizní technik kontroluje správnost montáže komínu, výšku sopouchu a jeho bezpečnostní parametry. Pravidelné revize pomáhají odhalit poškození a předcházet požárům či únikům spalin.
Jak určit výšku sopouchu u krbových kamen při stavbě komínu
Výška sopouchu souvisí s celkovou výškou komínu a umístěním topeniště. Správné nastavení sopouchu zajistí optimální tah a efektivní odvod spalin. Při stavbě je vhodné dodržet doporučení ČSN 73 4201 a zohlednit průměr komínu, který musí odpovídat výkonu krbových kamen. Na výšku sopouchu ovlivňuje také konstrukce střechy a vzdálenost od střešního pláště.
Tip: Častou chybou je příliš nízké umístění sopouchu, které snižuje tah komínu a zvyšuje riziko zpětného úniku spalin. Pro koho se stavba s nízkým sopouchom nehodí – zejména pro moderní krbová kamna s vysokým výkonem, kde je správná výška klíčová.
Časté dotazy
Jaká je minimální výška komínu nad hřebenem střechy?
Minimální výška komínu nad hřebenem je 65 cm, přičemž se připočítává výška hřebenáče cca 20-25 cm, pokud je komín vzdálen do 2 m od hřebene.
Jaká je doporučená výška sopouchu pro krbová kamna?
Výška středu sopouchu by měla být standardně 110, 143, 176 nebo 209 cm, přičemž minimální výška bez nutnosti řezání dílů je cca 137 cm.
Kdy je nutné vyztužit nadstřešní část komínu?
Výztuž je povinná, pokud nadstřešní část přesahuje 1,5 m, do 1,5 m se doporučuje kotvení, a nad 2,5 m je potřeba nerezový nástavec kvůli větru.
Jaký průměr komínu je vhodný pro krbová kamna?
Doporučený průměr komínu pro krbová kamna je 150-180 mm, pro krbové vložky a kotle 160-200 mm.
Jaké jsou bezpečnostní vzdálenosti komínu od hořlavých materiálů?
Minimální vzdálenost komínového pláště od hořlavých konstrukcí je 5 cm, nehořlavá podlaha musí sahat 80 cm dopředu a 40 cm do stran od topeniště.
Jak probíhá montáž komínu?
Montáž probíhá při minimální teplotě +5 °C, lepicí malta se nanáší ve spáře 1-2 mm, tvarovky se kladou s pootočením o 90°, a komín lze uvést do provozu po 3 dnech při teplotě nad 10 °C.
Jaké jsou požadavky na základ komínu?
Základ musí být pevný, minimálně 500 × 500 mm pro jednoprůduchový komín, s hloubkou 50-80 cm a hydroizolací proti vzlínání vlhkosti.
Proč je důležitá výztuž komínu?
Výztuž zajišťuje statickou stabilitu komínu, zvláště u nadstřešních částí přesahujících 1,5 m, a zabraňuje poškození větrem a zatížením.
Jaká je doporučená délka a umístění sopouchu?
Sopouchy musí být co nejkratší a přímé, nesmí zasahovat do průduchu, a pokud je jich více, musí být vzdáleny minimálně 300 mm při úhlu menším než 90°.
Je nutná revize komínu před uvedením do provozu?
Ano, komín musí být schválen revizním technikem před uvedením do provozu, aby byla zajištěna bezpečnost a správná funkce.
Jaké jsou nejčastější chyby při stavbě komínu a nastavení výšky sopouchu?
Mezi časté chyby patří nesprávné určení výšky sopouchu pod 30 cm nad úrovní stropu a špatné umístění, které může snížit tah komínu a způsobit zpětný tah.
Jak postupovat při montáži sopouchu, aby byla dodržena správná výška a technické parametry?
Montáž sopouchu by měla začít umístěním sopouchu minimálně 30 cm nad úroveň stropu s pevnou fixací, přičemž je nutné dodržet průměr odpovídající typu spotřebiče, například 150 mm pro krbová kamna.
