Správný výpočet objemu retenční a akumulační nádrže na vodu zajistí efektivní hospodaření s dešťovou vodou a minimalizuje riziko přetížení kanalizace. Podle platných norem ČSN a praktických parametrů lze přesně určit potřebnou velikost nádrže, která odpovídá konkrétním podmínkám vašeho objektu. Návrh akumulační nádrže tak vychází z reálných hodnot s ohledem na množství srážek a spotřebu vody.
Podstata v kostce
- Objem zachycené vody se vypočítá jako plocha střechy × roční srážky × koeficient odtoku × koeficient filtrace.
- Roční úhrn srážek v ČR se obvykle pohybuje mezi 500 až 900 mm, což odpovídá 0,5-0,9 m vody.
- Délka suchého období pro dimenzování nádrže je standardně 20-22 dní (koeficient 0,06) nebo až 28 dní (koeficient 0,08).
- Průměrná spotřeba vody na splachování je přibližně 12 000 litrů na osobu za rok.
- Doporučený objem retenční nádrže pro střechu o ploše 100 m² a srážkách 600 mm je cca 4 m³ s rezervou 1-2 m³ navíc.
Jaké parametry potřebuji znát pro výpočet nádrže?
Pro správný výpočet retenční a akumulační nádrže na vodu je nezbytné znát čtyři základní parametry: plochu střechy, roční úhrn srážek, koeficient odtoku podle typu střechy a koeficient filtrace. Plocha střechy přímo ovlivňuje množství zachytávané dešťové vody, zatímco roční srážky určují celkový potenciál srážek v dané lokalitě. Koeficient odtoku závisí na materiálu a typu střechy a určuje, jak velká část srážek skutečně stéká do nádrže. Koeficient filtrace pak reflektuje účinnost filtračního systému, který část vody zadržuje nebo odvádí pryč.
Výpočet retenční a akumulační nádrže na vodu s ohledem na srážkové mapy
Koeficient odtoku se liší například u plechových, taškových nebo zelených střech, což výrazně ovlivňuje návrh objemu retenční nádrže dle ČSN. Níže uvedená tabulka shrnuje typické hodnoty koeficientů odtoku podle materiálu a typu střechy.
| Typ střechy | Materiál | Koeficient odtoku |
|---|---|---|
| Plochá střecha | Hydroizolace | 0,8-0,9 |
| Šikmá střecha | Tašky | 0,6-0,8 |
| Šikmá střecha | Plech | 0,9 |
| Zelená střecha | Vegetační vrstva | 0,2-0,4 |
Pro návrh akumulační nádrže je nutné zohlednit i koeficient filtrace, který obvykle dosahuje hodnot 0,8 až 0,9. Ten upravuje skutečné množství vody, jež nádrž pojme a použije, což je klíčové pro výpočet velikosti akumulační nádrže na dešťovou vodu pro domácí využití.
Tip: Při výpočtu objemu nádrže nezapomeňte na aktuální srážkové mapy vaší oblasti, protože roční úhrn srážek se v ČR pohybuje mezi 500 a 900 mm a může výrazně měnit požadovaný objem nádrže.
Jak spočítat objem zachycené vody z dešťových srážek?
Pro správný návrh akumulační nebo retenční nádrže je klíčové přesně určit objem vody, kterou lze zachytit ze srážek. Výpočet objemu zachycené vody vychází z plochy střechy, množství ročních srážek a faktorů ovlivňujících odtok a filtraci vody. Tento postup pomáhá optimalizovat velikost nádrže tak, aby odpovídala reálným podmínkám a potřebám.
Jak správně dimenzovat retenční a akumulační nádrž na vodu
Objem zachycené vody spočítáte podle vzorce:
Objem = plocha střechy × roční srážky × koeficient odtoku × koeficient filtrace.
- Určete plochu střechy v metrech čtverečních (m²).
- Zjistěte průměrné roční srážky v milimetrech (mm). Jeden milimetr srážek odpovídá jednomu litru vody na 1 m².
- Zvolte koeficient odtoku, který vyjadřuje podíl srážek efektivně odváděných z plochy (typicky 0,7-0,9).
- Zohledněte koeficient filtrace, který odráží ztráty vody při filtraci (například 0,9).
Příklad: Pro střechu o velikosti 100 m², roční srážky 600 mm, koeficient odtoku 0,8 a koeficient filtrace 0,9 je výpočet následující:
100 × 600 × 0,8 × 0,9 = 43 200 litrů neboli 43,2 m³ ročně zachycené vody. Tento objem představuje základ pro návrh akumulační nádrže na dešťovou vodu. Výpočet velikosti akumulační nádrže tak umožňuje efektivní využití dešťových vod v domácnostech i zahradách. Více informací k návrhu objemu retenční nádrže dle ČSN lze nalézt na portálu Eagri.cz.
Vliv změn srážkových vzorců na výpočet objemu
Klimatické změny způsobují výrazné výkyvy v množství a rozložení ročních srážek, což ovlivňuje dimenzování retenčních nádrží na dešťovou vodu. V některých regionech České republiky se roční úhrn srážek zvýšil až o 10-15 %, zatímco jinde může docházet k delším suchým obdobím. Tyto výkyvy znamenají, že při návrhu objemu nádrže je nutné zohlednit aktuální srážkové mapy a trendové údaje.
- Analyzujte historická data o ročních srážkách pro váš region.
- Zvažte vliv extrémních srážkových událostí na odtok a kapacitu nádrže.
- Aktualizujte koeficienty odtoku a filtrace s ohledem na změny v materiálech a technologii zachytávání vody.
- Navrhněte rezervu v objemu nádrže pro zvládnutí vyšších srážek nebo delších suchých period.
Tento přístup minimalizuje riziko nedostatečného objemu retenční nádrže a umožňuje udržitelné hospodaření s dešťovou vodou i v proměnlivém klimatu.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Jak určit spotřebu vody pro akumulační nádrž?
Spotřeba vody je klíčovým parametrem pro správný výpočet akumulační nádrže na dešťovou vodu. Zahrnuje spotřebu vody na splachování WC, zalévání zahrady, praní i úklid. Následující podsekce popisují, jak určit průměrné hodnoty a spočítat celkový objem pro domácí využití.
Jak se stanoví průměrná denní spotřeba vody na osobu?
Průměrná spotřeba vody na splachování WC činí přibližně 12 000 litrů na osobu za rok, což odpovídá asi 33 litrům denně. Tento údaj zahrnuje běžné hygienické potřeby a provoz domácnosti, včetně praní a úklidu. Celková denní spotřeba vody na osobu tak představuje základní hodnotu pro výpočet velikosti akumulační nádrže.
Jak vypočítat spotřebu vody na zalévání zahrady?
Spotřeba vody na zalévání zahrady se obvykle odhaduje na 0,5 litru na metr čtvereční za den. Pro zahradu o rozloze 120 m² to znamená denní spotřebu kolem 60 litrů. Tento údaj je nezbytné započítat při návrhu akumulační nádrže, protože zahradní zavlažování může výrazně zvýšit celkovou spotřebu vody.
| Činnost | Spotřeba (l/den) | Spotřeba (l/rok) |
|---|---|---|
| Splachování WC | 33 | 12 000 |
| Zalévání zahrady | 60 | 21 900 |
| Praní a úklid | 35 | 12 775 |
| **Celkem (osoba)** | **128** | **46 675** |
Jak spočítat celkovou roční spotřebu vody pro rodinu?
Pro čtyřčlennou rodinu se zahradou o ploše 120 m² lze celkovou roční spotřebu vody odhadnout na zhruba 89 600 litrů. Tento objem zahrnuje spotřebu na splachování WC, zalévání zahrady, praní i úklid. Takový výpočet objemu nádrže představuje základ pro návrh retenční a akumulační nádrže dle ČSN.
Jaká je potřeba velikost akumulační nádrže na dešťovou vodu?
Velikost akumulační nádrže by měla odpovídat celkové roční spotřebě, tedy přibližně 89 600 litrů v uvedeném příkladu. Při návrhu objemu retenční nádrže je třeba zohlednit sezónní výkyvy srážek a možnost doplňování nádrže. Správný návrh akumulační nádrže zajistí efektivní využití dešťové vody pro domácí potřeby i zahradu.
Tip: Častou chybou je poddimenzování nádrže bez brání sezónním výkyvům, což vede k nedostatku užitkové vody v suchých obdobích. Naopak nadměrné zvětšení není ekonomické a zabírá zbytečně místo.
Pro koho se to hodí: tento postup je vhodný pro rodinné domy se zahradou a zájmem o úsporu pitné vody. Pro objekty bez zahrady nebo s nízkou spotřebou vody může být menší nádrž dostačující.
Jak vypočítat doporučený objem retenční nádrže podle suchého období?
Délka suchého období je klíčovým faktorem pro návrh retenční a akumulační nádrže na dešťovou vodu. Tento parametr udává počet dnů bez srážek, během kterých musí nádrž zajistit dostatek vody. Obvyklá délka suchého období se pohybuje mezi 20 až 22 dny, což odpovídá koeficientu suchého období 0,06 až 0,08. Tento koeficient slouží k úpravě ročního výnosu vody a spotřeby při výpočtu optimálního objemu nádrže.
Pro ilustraci výpočtu doporučeného objemu nádrže uvažujme střechu o velikosti 100 m² s ročními srážkami 600 mm. Roční výnos dešťové vody se spočítá jako plocha střechy v m² vynásobená ročním úhrnem srážek v metrech, tedy 100 × 0,6 = 60 m³, což je 62 400 litrů. Při roční spotřebě vody 89 600 litrů použijeme koeficient suchého období 0,06:
- Výpočet základního objemu – vynásobte roční výnos koeficientem suchého období: 62 400 l × 0,06 = 3 744 l.
- Úprava objemu o spotřebu – porovnejte vypočtený objem s roční spotřebou pro správné dimenzování.
- Přidání rezervy – doporučuje se přidat 1 až 2 m³ jako ochranu proti delším suchým obdobím nebo vyšší spotřebě.
Jak se liší výpočet retenční a akumulační nádrže na vodu?
Retenční část nádrže slouží k zachycení a zpomalení odtoku dešťové vody, zatímco akumulační část zajišťuje skladování vody pro další využití, například zalévání. Výpočet velikosti retenční nádrže dle ČSN vychází hlavně z hydrologických parametrů a délky suchého období, zatímco návrh akumulační nádrže se více zaměřuje na spotřebu vody a potřebu zásobování během bezdeštných dnů.
Tip: Častou chybou je podcenění rezervy, což vede k nedostatku vody v suchém období. Pro správný výpočet velikosti akumulační nádrže je třeba vždy zohlednit nejen průměrné podmínky, ale i výkyvy počasí a spotřebu vody. Tento přístup zajistí spolehlivý provoz retenčních nádrží na dešťovou vodu.

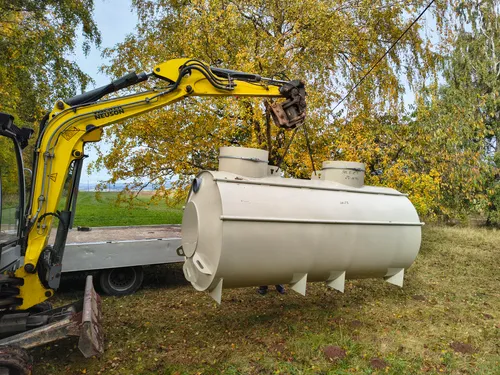

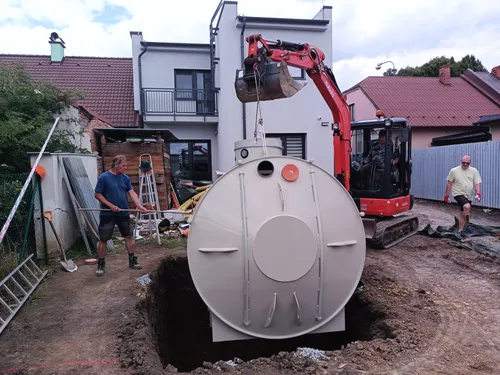

Jak správně navrhnout konstrukci nádrže podle podloží?
Správný návrh konstrukce retenční a akumulační nádrže na vodu závisí výrazně na typu podloží, na kterém bude nádrž umístěna. Výběr vhodné konstrukce totiž přímo ovlivňuje bezpečnost a funkčnost celé instalace. Zohlednění podmínek na stavbě je proto zásadní pro úspěšný výpočet velikosti akumulační nádrže i její bezpečný provoz.
Typy konstrukcí podle podloží: HARD line a EXTREME line
Konstrukce nádrže HARD line se doporučuje pro suché podloží bez výskytu spodní vody. Je navržena tak, aby odolala standardním tlakům zeminy a zajišťuje dlouhodobou stabilitu bez nutnosti dalších opatření. Naopak EXTREME line je určena pro náročnější podmínky, jako jsou jílovitá nebo podmáčená půda, kde tlak zeminy je zvýšený a hrozí riziko posunutí či deformace nádrže. Tento typ konstrukce má zesílenou stěnu a speciální zpevnění, které zaručuje bezpečnost i při vyšším zatížení.
Postup návrhu řízeného odtoku z retenční nádrže
Řízený odtok je klíčovým prvkem pro bezpečný provoz retenční nádrže, protože umožňuje regulovat množství vody vypouštěné do kanalizace nebo přírodního recipientu. Správný návrh odtoku zabraňuje přetížení systému a minimalizuje riziko povodní.
- Změřit maximální přívalový průtok vody přitékající do nádrže podle výpočtu množství dešťových vod.
- Stanovit požadovanou rychlost odtoku tak, aby byla v souladu s normami ČSN a neohrozila okolní infrastrukturu.
- Vybrat vhodný regulační prvek (např. zpomalovací zařízení nebo přepadový systém).
- Navrhnout dimenze výpustí a potrubí pro optimální průtok.
- Zajistit přístup pro pravidelnou kontrolu a údržbu odtokového systému.
- Řízený odtok zajišťuje bezpečnost nádrže a minimalizuje riziko poškození konstrukce.
- Nesprávný návrh může vést k přetížení a selhání retenčního systému.
- Doporučuje se konzultovat návrh s odborníkem, zvláště při složitých geotechnických podmínkách.
Tip: Při výpočtu akumulační nádrže na dešťovou vodu je třeba vždy zohlednit nejen objem, ale i způsob odtoku, aby celý systém fungoval spolehlivě a bezpečně.
Jak začlenit nádrž do domácího vodohospodářství?
Integrovaný systém domácího vodohospodářství propojuje retenční a akumulační nádrž tak, aby maximálně využíval dešťovou vodu pro zalévání zahrady, splachování toalet i praní prádla. Návrh akumulační nádrže je klíčový pro efektivní zadržení vody, přičemž výpočet objemu nádrže vychází z místních srážkových map a spotřeby vody v domácnosti. Retenční nádrže na dešťovou vodu slouží k regulaci přítoku do kanalizace, přičemž řízený odtok zabraňuje jejímu přetížení.
Propojení s domácí čističkou odpadních vod umožňuje recyklaci šedé vody a zvyšuje soběstačnost systému. Správný výpočet velikosti akumulační nádrže podle ČSN zároveň pomůže předejít problémům s nedostatkem vody během suchých období. Projektování takového systému vyžaduje zohlednit jak retenci, tak akumulaci, aby bylo využití vody co nejefektivnější.
Jak správně dimenzovat retenční a akumulační nádrž na vodu
Výpočet retenční a akumulační nádrže na vodu s ohledem na srážkové mapy a plánovanou spotřebu umožňuje navrhnout optimální objem, který pokryje potřeby domácnosti i ochrání kanalizaci.
—
Otázka: Jak spočítat objem retenční nádrže na dešťovou vodu?
Vypočítejte jako plocha střechy (m²) × roční srážky (m) × koeficient odtoku × koeficient filtrace, například 100 m² × 0,6 m × 0,8 × 0,9 = 43,2 m³.
Otázka: Jaký koeficient odtoku je vhodný pro střechu s betonovou krytinou?
U betonové střechy se koeficient odtoku pohybuje mezi 0,75 a 0,8.
Otázka: Kolik dní sucha se doporučuje zohlednit při výpočtu objemu nádrže?
Většinou se počítá s 20-22 dny (koeficient 0,06), někdy až 28 dní (koeficient 0,08).
Otázka: Jaká je průměrná roční spotřeba vody na splachování na osobu?
Průměrná spotřeba na splachování je kolem 12 000 litrů za rok na osobu.
Otázka: Kdy je vhodné konzultovat návrh s odborníkem?
Při složitých podmínkách podloží nebo kombinaci retenční a akumulační funkce je vhodná odborná konzultace.
Otázka: Jak často se doporučuje čistit filtry nádrže?
Filtry je vhodné čistit minimálně dvakrát ročně, ideálně každých 6 měsíců.
Otázka: Lze využít dešťovou vodu na praní?
Ano, dešťová voda se může využívat na praní, ale je nutné zajistit správnou filtraci a úpravu vody.
Otázka: Jaká je doporučená rezerva objemu nádrže?
Je vhodné zvolit nádrž o 1-2 m³ větší než vypočtený doporučený objem.
Otázka: Co je řízený odtok a proč je důležitý?
Řízený odtok reguluje vypouštění přebytečné vody z retenční nádrže a zabraňuje přetížení kanalizace.
Otázka: Jak integrovat nádrž s domácí čističkou odpadních vod?
Nádrž je propojena s čističkou odpadních vod tak, aby se využívala zachycená voda pro zalévání a splachování.
Otázka: Jaké jsou náklady na instalaci nádrže?
Cena se liší podle velikosti a typu nádrže, obvykle se pohybuje od 20 000 Kč za malé nádrže až po stovky tisíc za velké systémy.
Otázka: Jak klimatické změny ovlivňují dimenzování nádrží?
Změny srážkových vzorců mohou vyžadovat větší objem nádrží kvůli delším suchým obdobím a výkyvům v intenzitě srážek.
Jak provádět údržbu a čištění nádrží?
Pravidelná údržba retenční a akumulační nádrže na dešťovou vodu je nezbytná pro zachování její kapacity a správné funkce sběru vody. Doporučuje se provádět čištění filtračních prvků minimálně dvakrát ročně, ideálně na jaře a na podzim, aby se odstranily usazeniny a sedimenty, které mohou snížit průtok až o 20 %. Kontrola těsnosti nádrže by měla probíhat rovněž minimálně jednou za půl roku, protože i drobné netěsnosti vedou k únikům vody, což zkresluje výpočet objemu a snižuje efektivitu akumulace.
Na co se zaměřit při údržbě:
- Pravidelné čištění filtrů a sít od listí, písku a dalších nečistot, které mohou omezit průtok vody a snížit koeficient filtrace pod doporučených 0,8-0,9
- Kontrola těsnosti spoje a stěn nádrže, včetně revize těsnicích materiálů a případná oprava trhlin či netěsností
- Odstraňování sedimentů ze dna a stěn nádrže, které se mohou hromadit zejména po silných deštích a snižovat užitný objem až o 10 %
- Pravidelné ověřování funkčnosti přepadových a vypouštěcích zařízení, aby nedocházelo k přetečení nebo zpětnému nasávání znečištěné vody
Tip: Častou chybou je zanedbání pravidelného čištění filtrů, což vede k poklesu průtoku a nesprávnému výpočtu velikosti akumulační nádrže. Takový stav může způsobit nedostatek vody během suchých období a snížit efektivitu využití dešťové vody. Proto doporučuji plánovat údržbu podle skutečného stavu nádrže a místních podmínek.
Údržba se hodí zejména majitelům rodinných domů s nádržemi o objemu 3 až 10 m³, kde je vysoká spotřeba vody na zalévání a domácí využití. Naopak u menších nádrží do 1,5 m³ s omezeným využitím může být frekvence údržby nižší, ale i zde je kontrola nezbytná pro zachování funkčnosti.
Časté dotazy (FAQ) k výpočtu retenční a akumulační nádrže
- Otázka: Jak se provádí výpočet retenční a akumulační nádrže na vodu s ohledem na srážkové mapy?
Výpočet nádrže zahrnuje analýzu srážkových dat z regionálních map, které určují průměrné množství dešťových vod za den či měsíc. Tyto hodnoty se násobí koeficienty odtoku a suchého období, aby se stanovila optimální kapacita nádrže.
- Otázka: Jaký je rozdíl mezi výpočtem retenční a akumulační nádrže na vodu?
Retenční nádrž slouží k zadržení vody během srážek a zpomalení odtoku, proto se při jejím návrhu klade větší důraz na maximální objem a délku suchého období. Akumulační nádrž je určena k uskladnění užitkové vody, kde se více zohledňuje denní spotřeba a režim využití.
- Otázka: Jaké koeficienty se používají při výpočtu objemu nádrže?
Nejčastěji se používá koeficient odtoku (0,6-0,9 podle povrchu), koeficient suchého období (délka období bez dešťů v dnech) a bezpečnostní rezerva 10-20 % na nepředvídané situace.
- Otázka: Jak určit velikost akumulační nádrže na dešťovou vodu pro rodinný dům?
Výpočet velikosti akumulační nádrže vychází z průměrné spotřeby vody (obvykle 100-150 litrů na osobu a den) a délky suchého období, která bývá 5-7 dní. Doporučený objem se pohybuje mezi 3 000 až 5 000 litry.
- Otázka: Jak správně navrhnout akumulační nádrž pro domácí využití?
Návrh akumulační nádrže by měl zohlednit průměrný srážkový úhrn, velikost odvodněné plochy, průtokové charakteristiky a plánované využití vody v domácnosti. Integrace s filtračními a čerpacími systémy je nezbytná pro efektivní provoz.
- Otázka: Co se rozumí pod pojmem suché období při výpočtu retenční nádrže?
Suché období je časový úsek bez významných srážek, obvykle trvá 5 až 10 dní. Tento parametr ovlivňuje minimální kapacitu nádrže, která musí zajistit zásoby vody po celou dobu.
- Otázka: Jaké jsou časté chyby při výpočtu objemu akumulační nádrže na dešťovou vodu?
Typickou chybou je podcenění délky suchého období a nesprávné použití koeficientů odtoku, což vede k nedostatečnému objemu nádrže a častému vyčerpání zásob.
- Otázka: Jaký vliv má integrace nádrže na celkový systém hospodaření s vodou?
Integrace retenční a akumulační nádrže s filtry, čerpadly a domácími rozvody umožňuje efektivní využití dešťové vody a zvyšuje ekonomickou návratnost celého systému.
- Otázka: Jaká je ekonomická návratnost investice do retenční nebo akumulační nádrže?
Ekonomická návratnost závisí na velikosti nádrže, míře využití vody a ceně vodného. Pro rodinné domy se návratnost pohybuje mezi 5 až 10 lety, přičemž vyšší kapacity a lepší integrace snižují provozní náklady.
- Otázka: Jak postupovat při návrhu objemu retenční nádrže dle ČSN?
Postup výpočtu retenční nádrže na dešťovou vodu podle ČSN zahrnuje stanovení srážkového úhrnu, koeficientů odtoku, délky suchého období a navýšení o bezpečnostní rezervu 10 až 20 %.
- Otázka: Jak lze zohlednit sezónní výkyvy v návrhu nádrže?
Sezónní výkyvy se zohledňují analýzou dlouhodobých srážkových dat a úpravou koeficientu suchého období, což umožňuje návrh nádrže, která pokryje období s nižšími srážkami.
- Otázka: Kdy je vhodné konzultovat návrh nádrže s odborníkem?
Konzultace s odborníkem je doporučena při složitějších projektech, velkých plochách odvodnění nebo pokud je požadována integrace do stávajících systémů, aby se předešlo chybám ve výpočtech a zajistila ekonomická návratnost.
Tip: Při výpočtu velikosti retenční a akumulační nádrže nezapomeňte na
