Správně provedené rozvody rekuperace vzduchu zajistí efektivní větrání a úsporu energie ve vašem domově. Přesné plánování potrubí rekuperace a pečlivá elektroinstalace rekuperace jsou klíčové pro dlouhodobý výkon systému. Poradím vám, jak na to svépomocí a na co si dát pozor během montáže i údržby.
💡 Důležité na úvod
- Rekuperace vzduchu dokáže zpětně získat až 90 % tepla z odváděného vzduchu.
- Pro rozvody se používá flexibilní plastové potrubí o průměrech 75 mm a 90 mm, vhodné pro průtoky do 30 a 40 m³/h.
- Projekt rozvodů stojí přibližně 6 000 Kč a stanovuje klíčové parametry jako průtok vzduchu a trasy potrubí.
- Optimální instalační mezera pro rozvody je 25-30 cm, ideálně během hrubé stavby před izolací podlah.
- Finální nastavení a zaregulování systému by měla provést odborná firma, aby byl zajištěn správný provoz a úspora energie.
Jak naplánovat rozvody rekuperace vzduchu svépomocí?
Jak správně naplánovat rozvody rekuperace vzduchu vyžaduje vypracování projektu, který přesně stanoví průtok vzduchu v m³/h, průměry potrubí a vedení tras rozvodů. Projekt rozvodů je základem funkční a úsporné instalace, jeho cena se obvykle pohybuje kolem 6 000 Kč. Doporučuje se při plánování počítat s výkonovou rezervou 20-25 % nad potřebný průtok, aby systém zvládl i zvýšené požadavky.
Instalační mezera pro potrubí rekuperace by měla být minimálně 20 cm, což umožní snadný přístup k údržbě rekuperace vzduchu a instalaci elektroinstalace rekuperace bez komplikací. Nejvhodnější doba pro montáž rekuperace svépomocí je během hrubé stavby, kdy jsou rozvody vzduchotechniky snadno přístupné a lze je vést optimálními trasami.
Tipy na rozvody rekuperace vzduchu svépomocí:
- Vypracujte projekt rekuperace vzduchu s přesnými parametry průtoku a průměru potrubí
- Zajistěte instalační mezeru alespoň 20 cm pro komfortní montáž a budoucí údržbu
- Plánujte s výkonovou rezervou 20-25 % nad základní potřebu vzduchu
- Realizujte rozvody během hrubé stavby pro snadnější instalaci a minimalizaci nákladů
Díky správnému plánování rozvodů rekuperace vzduchu lze zajistit efektivní větrání s nízkými provozními náklady a dlouhou životností systému.
Jaké materiály a komponenty použít pro rozvody rekuperace?
Pro správnou funkci rozvodů rekuperace vzduchu je klíčový výběr vhodných materiálů a komponent. Tyto prvky ovlivňují tepelnou účinnost systému, hygienu i hlučnost. Níže najdete přehled nejčastěji používaných typů potrubí a nezbytných komponentů pro montáž rekuperace svépomocí.
Jaké jsou hlavní typy potrubí a jejich průměry pro rekuperaci?
Flexibilní plastové potrubí je standardem pro rozvody vzduchu v rekuperačních systémech. Nejčastěji se používají průměry 75 mm pro průtok vzduchu do 30 m³/h a 90 mm pro průtoky do 40 m³/h. Tento výběr průměru potrubí rekuperace zajistí optimální průtok a nízký tlakový spád. Pro venkovní napojení a hlavní přívody vzduchu se uplatňuje izolované tuhé potrubí s průměrem 150 až 200 mm, které minimalizuje tepelné ztráty a kondenzaci. Dvouvrstvé antibakteriální a PE-HD materiály zvyšují hygienickou kvalitu vzduchu a odolnost potrubí vůči mechanickému poškození. Výrobky z těchto materiálů zároveň usnadňují montáž rekuperace svépomocí a jsou cenově dostupné.
| Typ potrubí | Průměr (mm) | Průtok vzduchu (m³/h) | Vlastnosti |
|---|---|---|---|
| Flexibilní plastové | 75 | do 30 | Snadná instalace, flexibilita |
| Flexibilní plastové | 90 | do 40 | Větší průtok, nízký odpor |
| Izolované tuhé | 150-200 | hlavní přívody | Tepelná izolace, odolnost |
Jaké komponenty jsou nezbytné pro správnou funkci rozvodů rekuperace?

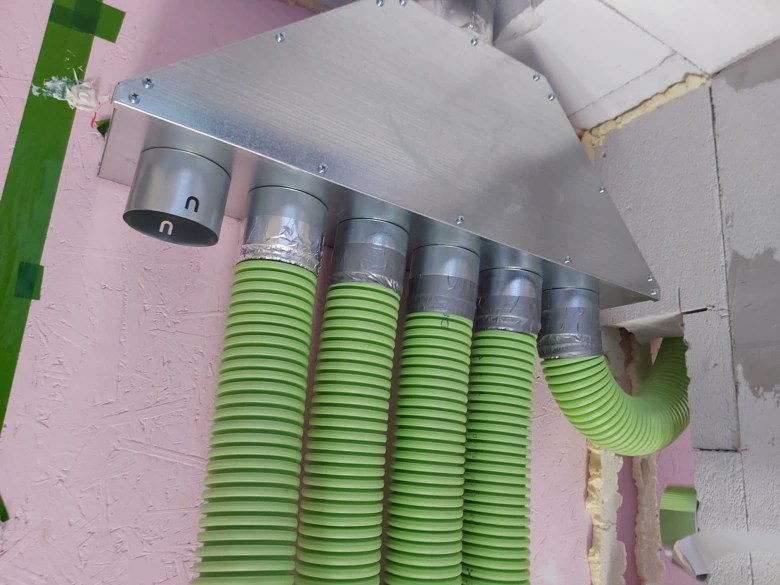

Distribuční boxy s 6 až 8 hrdly umožňují rozdělení vzduchu do jednotlivých místností a zajišťují rovnoměrný průtok. Tlumiče hluku SonoDal 160 snižují hlučnost systému při provozu, což je nezbytné pro komfort domácnosti. Zpětné klapky RSKT 160 zabraňují zpětnému proudění vzduchu a tím předcházejí nežádoucím ztrátám tepla a pronikání pachů. Tyto komponenty jsou standardní součástí elektroinstalace rekuperace a vhodná volba výrazně ovlivňuje celkovou účinnost systému. Cenové náklady na rozvody rekuperace svépomocí by měly zahrnovat i kvalitní komponenty, protože levnější varianty často vedou k problémům s údržbou rekuperace vzduchu a nižší životnosti celého systému.
| Komponenta | Funkce | Typické parametry |
|---|---|---|
| Distribuční box | Rozdělení vzduchu do větví | 6-8 hrdla |
| Tlumič hluku SonoDal 160 | Snížení hlučnosti | Průměr 160 mm |
| Zpětná klapka RSKT 160 | Zamezení zpětnému proudění vzduchu | Průměr 160 mm |
Jak správně provést montáž rozvodů rekuperace krok za krokem?
Montáž rozvodů rekuperace vzduchu svépomocí vyžaduje přesné plánování a dodržení několika zásadních kroků. Následující návod na rozvody rekuperace svépomocí vám představí postup instalace rozvodů rekuperace vzduchu krok za krokem včetně praktických doporučení.
Příprava a plánování montáže
Pro správnou montáž rozvodů je nezbytné vytvořit prostupy o průměru 100 mm v monolitických stropech během hrubé stavby. Doporučená instalační mezera pro uložení potrubí, elektroinstalace a SDK roštu je 25-30 cm, což umožní pohodlnou manipulaci a budoucí údržbu. Projekt rekuperace, jehož cena se pohybuje kolem 6 000 Kč, stanovuje přesné parametry jako průtok vzduchu v m³/h v jednotlivých místnostech, průměry potrubí, trasy vedení, umístění jednotky a prostupy zdmi. Pro optimální výkon se doporučuje zvolit rekuperační jednotku s výkonovou rezervou 20-25 % nad požadovaný průtok (např. pro 240 m³/h je vhodná jednotka s minimálně 300 m³/h).
Vedení a kotvení potrubí

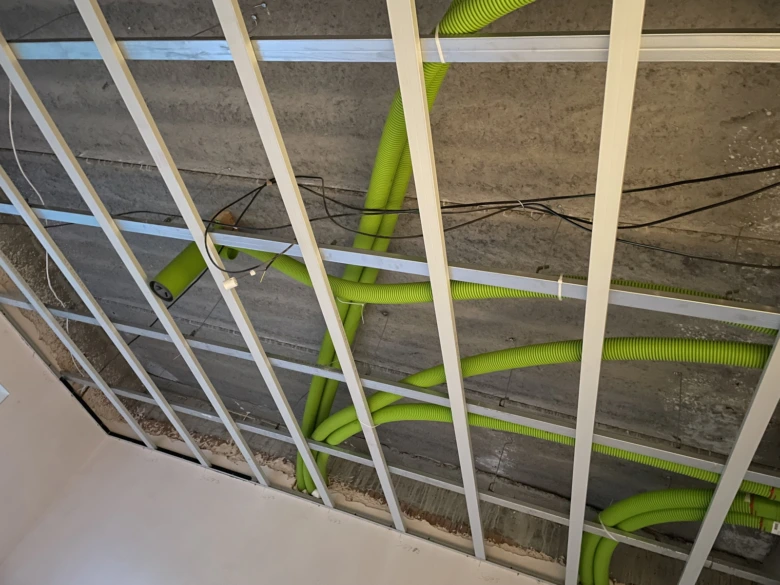

Potrubí rekuperace o průměrech 75 mm (pro průtok do 30 m³/h) a 90 mm (do 40 m³/h) se vede paprskovým systémem od rekuperační jednotky k distribučním boxům, které obvykle disponují 6-8 vývody. Distribuční boxy (např. KLOQ-6×90/160) umožňují efektivní rozvod vzduchu do jednotlivých místností. Potrubí musí být pevně kotveno do nosné konstrukce budovy, protože pouhé položení na SDK rastry vede k vibracím a riziku poškození. Kotvení je proto klíčové pro dlouhodobou funkčnost a správnou údržbu rekuperace vzduchu.
Minimalizace kolen a délka větve
Délka větve potrubí o průměru 75 mm by neměla přesáhnout 15 metrů, aby se minimalizovaly tlakové ztráty a zachovala tepelná účinnost rekuperace. Pro plynulý průtok vzduchu používejte kolena s rádiusy 45° a 90°, které snižují odpor vzduchu v rozvodech vzduchotechniky. Častou chybou při montáži rozvodů rekuperace svépomocí je použití příliš mnoha prudkých ohybů a delších větví, což negativně ovlivňuje výkon systému a zvyšuje hlučnost.
- Vytvoření prostupů – průměr 100 mm v konstrukci během hrubé stavby
- Instalace distribučních boxů – s 6-8 vývody pro rovnoměrný rozvod vzduchu
- Vedení potrubí – paprskovým systémem k boxům, délka větví max. 15 m u 75 mm potrubí
- Kotvení potrubí – pevné uchycení do konstrukce, nepoužívat pouze SDK rastry
- Minimalizace kolen – používat kolena s rádiusy 45° a 90° pro optimální průtok vzduchu
Tip: Při plánování montáže rozvodů rekuperace vzduchu doporučuji využít video návody, které detailně ukazují jednotlivé kroky a pomáhají předejít častým chybám, například nesprávnému kotvení potrubí nebo překročení maximální délky větví.
Elektroinstalace a bezpečnostní požadavky při montáži rekuperace svépomocí
Elektroinstalace je klíčovou součástí montáže rekuperace vzduchu svépomocí a musí splňovat bezpečnostní požadavky i platné normy. Správné napájení, vedení kabelů a umístění ovládacích prvků zajistí spolehlivý provoz a dlouhou životnost systému.
Jaká je elektroinstalace rekuperační jednotky?

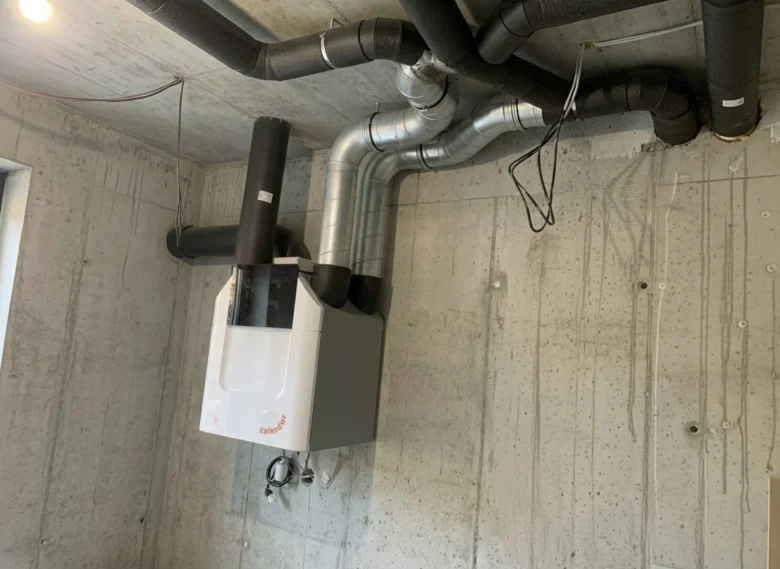

Rekuperační jednotka se napájí z běžné elektrické sítě 230 V, přičemž každá jednotka musí mít vlastní jistič pro ochranu proti přetížení a zkratu. Elektroinstalace rekuperace musí být provedena podle aktuálních bezpečnostních norem, včetně správného uzemnění, aby se zabránilo riziku úrazu elektrickým proudem. Instalace by měla obsahovat ochranu proti přepětí a správné dimenzování vodičů, což je základ pro stabilní chod celé jednotky. Návrh elektroinstalace závisí také na rozsahu rozvodů vzduchotechniky a požadavcích na ovládání.
Jaké jsou slaboproudé instalace v systému rekuperace?
Slaboproudé kabely, obvykle UTP CAT6, vedou k čidlům CO2 a čidlům vlhkosti, která automaticky upravují výkon rekuperace podle kvality vzduchu. Pro krátkodobé zvýšení větrání se v koupelnách a WC instalují boost tlačítka, která aktivují intenzivnější odvod vzduchu. Tyto prvky zajišťují efektivní regulaci systému a zároveň šetří energii. Při montáži rekuperace svépomocí je nutné dbát na kvalitní propojení a ochranu kabeláže před poškozením, což je častá chyba při montáži rozvodů rekuperace svépomocí.
- Slaboproudé kabely musí být vedena odděleně od silnoproudu
- Boost tlačítka se umisťují na snadno přístupná místa v koupelnách a WC
- Čidla CO2 a vlhkosti se instalují v jednotlivých místnostech podle projektu rekuperace
Tip: Při plánování elektroinstalace rekuperace svépomocí doporučuji konzultovat projekt rekuperace vzduchu, cena za odborný návrh se většinou vrátí v lepší funkčnosti a bezpečnosti systému.
Nastavení a zaregulování systému rekuperace po montáži
Finální nastavení rozvodů rekuperace vzduchu vyžaduje precizní kalibraci čidel CO2 a vlhkosti, která je nezbytná pro správnou funkci automatického režimu větrání. Tento režim reguluje výkon rekuperační jednotky podle aktuálních hodnot ve vzduchu, čímž zajišťuje optimální kvalitu v interiéru a zároveň šetří energii. Při montáži rekuperace svépomocí je nutné zajistit přístup k jednotce s minimálně 60 cm volného prostoru před ní pro snadnou výměnu filtrů a pravidelnou údržbu. Správné umístění a nastavení elektroinstalace rekuperace jsou klíčové pro bezproblémový chod systému. Doporučuji využít odbornou firmu pro kalibraci a finální nastavení, protože přesné seřízení výrazně ovlivňuje tepelnou účinnost a životnost zařízení. Pro plánování rozvodů vzduchotechniky a správný projekt rekuperace vzduchu je vhodné zvážit také celkové náklady a technické požadavky, které ovlivní projekt rekuperace cena a následnou údržbu rekuperace vzduchu.
Řešení nízkých instalačních prostor a speciální situace při montáži rekuperace
Nízké instalační prostory, například pod věncem nebo v podhledech, představují při montáži rozvodů rekuperace vzduchu výraznou výzvu. V takových případech se doporučuje použít nízkoprofilové potrubí, které díky svému tvaru a rozměrům umožňuje efektivní vedení vzduchu i při omezené instalační mezeře. Flexibilní PE-HD potrubí je dalším praktickým řešením, protože se snadno přizpůsobí nepravidelným prostorům a usnadňuje montáž rozvodů vzduchotechniky svépomocí.
Častou chybou při instalaci je nedodržení doporučené instalační mezery, která činí minimálně 11 cm. Některé realizace však pracují s pouhými 7 cm, což výrazně ztěžuje správnou elektroinstalaci rekuperace a údržbu rekuperace vzduchu v budoucnu. Použití redukcí potrubí pomáhá při přechodech mezi různými průměry a usnadňuje plánování rozvodů.
Nejčastější chyby při montáži rozvodů rekuperace svépomocí
Nedostatečná instalační mezera a nevhodný výběr materiálů patří mezi nejčastější chyby, které mohou zhoršit tepelnou účinnost rekuperace a zvýšit náklady na projekt rekuperace cena i následnou údržbu. Při plánování rozvodů vzduchu doporučuji vždy zohlednit prostorové možnosti a zvolit vhodné potrubí rekuperace.
Údržba a čištění rozvodů rekuperace svépomocí
Údržba a čištění rozvodů rekuperace svépomocí je nezbytná pro zachování tepelné účinnosti a hygieny vzduchotechniky. Pravidelná výměna filtrů a čištění potrubí zabraňuje až 90 % ztrátě tepla a snižuje riziko vzniku plísní. Cena údržby rekuperace vzduchu se v průměru pohybuje od 1 500 do 4 000 Kč ročně podle rozsahu služeb a typu zařízení.
Pro správnou údržbu doporučuji:
- Výměna filtrů minimálně každých 6 měsíců podle znečištění vzduchu
- Čištění potrubí rekuperace nejméně jednou ročně s antibakteriálními přípravky
- Kontrola a případná úprava elektroinstalace rekuperace při větších zásazích
- Pravidelná inspekce rozvodů vzduchotechniky pro prevenci tvorby plísní a usazenin
Tip: Nedostatečná údržba často vede k zanášení potrubí rekuperace, což snižuje účinnost a může způsobit zdravotní potíže. Údržba se hodí především pro domácnosti s rekuperační jednotkou, kde se montáž rekuperace svépomocí realizovala podle projektu. Naopak v průmyslových objektech je vhodnější odborný servis.
Jak fungují rozvody rekuperace vzduchu
Správně navržený a udržovaný systém rozvodů zajišťuje efektivní výměnu vzduchu bez tepelných ztrát. Postup instalace rozvodů rekuperace vzduchu svépomocí vyžaduje pečlivé plánování a volbu vhodného potrubí rekuperace, aby byla zajištěna dlouhodobá funkčnost a jednoduchá údržba.
Přehled cen materiálů a komponent pro rozvody rekuperace svépomocí
Projekt rekuperace cena za vypracování rozvodů se obvykle pohybuje kolem 6 000 Kč. Tento základní náklad zahrnuje plánování a návrh optimálního rozvodu vzduchotechniky. Cena potrubí rekuperace závisí na typu a průměru; například flexibilní potrubí o průměru 75 mm stojí zhruba 150 až 250 Kč za metr. Distribuční boxy s 6 až 8 hrdly představují výraznější položku, jejich cena dosahuje několika tisíc korun. K dalším důležitým komponentům patří tlumiče hluku a zpětné klapky, které stojí kolem 1 000 až 3 000 Kč za kus.
U dražších materiálů je riziko vyšších nákladů na elektroinstalace rekuperace a údržbu rekuperace vzduchu, proto doporučuji zvážit dostupné alternativy. Cenové náklady na rozvody rekuperace svépomocí lze snížit správným plánováním a použitím standardizovaných komponent.
| Komponenta | Cena (Kč) | Poznámka |
|---|---|---|
| Projekt rozvodů | 6 000 | Zahrnuje návrh a plánování |
| Flexibilní potrubí 75 mm | 150-250 / metr | Cena závisí na délce a kvalitě |
| Distribuční boxy | 3 000-5 000 | Větší počet hrdel zvyšuje cenu |
| Tlumiče hluku | 1 000-3 000 | Nutné pro snížení hluku |
| Zpětné klapky | 1 000-2 500 | Prevence zpětného proudění |
Tipy na rozvody rekuperace vzduchu svépomocí
Při montáži rekuperace svépomocí je vhodné klást důraz na kvalitu spojů a správný návrh potrubí, aby se minimalizovaly tepelné ztráty a vzduchové úniky. Jak udělat rozvody topení a rekuperace svépomocí vyžaduje pečlivé zvážení všech komponent, včetně elektroinstalace rekuperace, aby byla zajištěna dlouhodobá tepelná účinnost rekuperace.
Integrace rekuperace s dalšími systémy ve svépomoci
Kombinace rekuperace vzduchu s tepelným čerpadlem a fotovoltaikou umožňuje snížit energetickou náročnost domácnosti až o 30-40 % díky vzájemné optimalizaci provozu těchto systémů. Tepelné čerpadlo využívá obnovitelnou energii ze vzduchu nebo země k efektivnímu vytápění a chlazení, zatímco fotovoltaické panely vyrábějí elektřinu, která pokrývá provoz rekuperační jednotky a dalších elektrických zařízení. Centrální ovládání těchto systémů, často realizované přes inteligentní domácí řídicí jednotky, umožňuje koordinovat výkon rekuperace, topení a výrobu elektřiny tak, aby se maximalizovala tepelná účinnost rekuperace a minimalizovaly ztráty energie.
Při plánování projektu rozvodů rekuperace vzduchu svépomocí je nezbytné zahrnout elektroinstalaci s dostatečnou rezervou pro ovládací prvky a čidla (například UTP kabeláž CAT6 pro senzory CO2 a vlhkosti), což výrazně usnadní integraci s topným systémem. Správný výběr potrubí – flexibilní PE-HD s hladkým vnitřním povrchem o průměru 75 nebo 90 mm – a jeho správné uložení v instalačních mezerách (minimálně 25 cm) zajistí optimální průtok vzduchu a snadný přístup pro údržbu. Údržba rekuperace, zahrnující pravidelnou kontrolu a čištění filtrů minimálně jednou za 6 měsíců, je klíčová pro zachování vysoké tepelné účinnosti a hygieny vzduchu.
Tip: Častou chybou při svépomocné montáži je nedostatečné kotvení potrubí a zanedbání parotěsné vrstvy při vedení elektroinstalace, což může vést k tepelným mostům a kondenzaci. Proto doporučuji věnovat pozornost správnému upevnění potrubí a vedení kabeláže uvnitř vzduchotěsné obálky budovy.
Integrace rekuperace s dalšími systémy se hodí zejména pro novostavby a rekonstrukce, kde lze plánovat rozvody a elektroinstalaci komplexně. Naopak v starších domech s omezenými instalačními prostory a bez možnosti centrálního řízení může být taková integrace komplikovaná a nákladná, což nemusí přinést očekávaný efekt úspor.
Správná koordinace těchto systémů nejen zvyšuje tepelnou účinnost rekuperace vzduchu (až 90 % zpětného získání tepla), ale zároveň přispívá ke komfortnějšímu a zdravějšímu vnitřnímu prostředí s nižšími náklady na energie.
Časté dotazy
Jak funguje rozvod rekuperace vzduchu?
Rozvod rekuperace zajišťuje přívod čerstvého vzduchu a odvod vydýchaného vzduchu s návratem až 90 % tepla; používá se potrubí o průměrech 75 a 90 mm s paprskovým systémem a distribučními boxy.
Jak správně naplánovat rozvody rekuperace vzduchu?
Plánování zahrnuje projekt za cca 6 000 Kč, určení průtoku v m³/h, průměrů potrubí, tras vedení a zajištění instalační mezery 20-30 cm během hrubé stavby.
Jaký je postup montáže rozvodů rekuperace svépomocí?
Montáž zahrnuje vrtání prostupů 100 mm, instalaci distribučních boxů s 6-8 hrdly, vedení a kotvení potrubí, omezení délky větve na 15 m a použití kolen s rádiusy 45° a 90°.
Jaké materiály jsou vhodné pro rozvody rekuperace?
Používá se flexibilní plastové potrubí 75 mm (do 30 m³/h) a 90 mm (do 40 m³/h), dvouvrstvé antibakteriální potrubí, izolované tuhé potrubí 150-200 mm pro venkovní části a komponenty jako distribuční boxy a tlumiče hluku.
Jak provést elektroinstalaci rekuperace svépomocí?
Napájení je 230 V s vlastním jističem, slaboproudé kabely UTP CAT6 vedou k čidlům CO2 a vlhkosti, ovladače jsou v obývacím pokoji a kuchyni, boost tlačítka v koupelnách a WC pro nárazové větrání.
Jak často je potřeba udržovat a čistit rozvody rekuperace?
Údržba zahrnuje výměnu filtrů minimálně jednou ročně, čištění potrubí a kontrolu těsnění; správná údržba zabraňuje tvorbě plísní a ztrátám tepla až 90 %.
Jak řešit nízké instalační prostory při montáži rekuperace?
V nízkých prostorech je vhodné použít nízkoprofilové potrubí a flexibilní PE-HD potrubí, využít redukce a plánovat instalaci s dostatečnou instalační mezerou, ideálně 25-30 cm.
Jaká je cena materiálů a komponent pro rozvody rekuperace svépomocí?
Projekt stojí cca 6 000 Kč, flexibilní potrubí 75 mm kolem 100-200 Kč/m, distribuční boxy 3 000-5 000 Kč, tlumiče hluku 1 500-3 000 Kč a zpětné klapky 1 000-2 000 Kč.
Jak integrovat rekuperaci s tepelným čerpadlem a fotovoltaikou?
Kombinace těchto systémů může zvýšit úsporu energie o desítky procent a zlepšit komfort; systémy lze ovládat centrálně a vzájemně optimalizovat pro efektivní provoz.
Jaké jsou nejčastější chyby při montáži rozvodů rekuperace svépomocí?
Mezi chyby patří špatné plánování instalačních mezer (např. pouze 7 cm místo doporučených 25 cm), nedostatečné kotvení potrubí, překročení délky větví nad 15 m a nevhodné vedení elektroinstalace mimo vzduchotěsnou obálku.
Jaké jsou hlavní nevýhody rekuperace vzduchu, které je třeba zvážit při svépomocné instalaci?
Mezi nevýhody patří vyšší pořizovací náklady a potřeba pravidelné údržby minimálně 2x ročně, aby systém správně fungoval a nevznikal zpětný tah.
Kolik přibližně stojí roční údržba rekuperace vzduchu u rodinného domu?
Roční údržba se pohybuje kolem 1500 až 3000 Kč, zahrnuje kontrolu filtru, čištění rozvodů a servis rekuperační jednotky, což lze zčásti provést i svépomocí.
