Správné odvodnění kolem domu chrání základy před vlhkostí a zabraňuje erozi zahrady. Klíčem je správný návrh spádu odvodnění a volba vhodných materiálů žlabů i drenážního systému. Poradím vám, jak vybrat a instalovat odvodňovací žlaby tak, aby fungovaly dlouhodobě a spolehlivě.
🔍 Nejdůležitější fakta
- Odvodňovací systémy se dělí na liniové žlaby a bodové vpusti, které se liší spádováním (2 versus 4 strany).
- Žlaby se vyrábějí z polymerbetonu, kompozitního plastu, polypropylénu nebo betonu, šířky až 200 mm.
- Drenážní výkopy mají šířku 0,5 m a hloubku 0,5-0,6 m s drenážním polštářem cca 30 cm.
- Rošty jsou zatěžovány podle normy EN 1433, např. třída B125 snese 12,5 tuny.
- Doba vysychání základny po instalaci drenáže je 5-7 dní za příznivých podmínek.
Typy odvodňovacích systémů a jejich použití kolem domu
Nejčastějšími odvodňovacími systémy kolem domu jsou liniové odvodnění s odvodňovacím žlabem a bodové odvodnění pomocí odtokových vpustí. Liniové odvodnění vyžaduje spád odvodnění ze dvou stran a je ideální pro větší plochy, například kolem příjezdových cest nebo teras. Naopak bodové odvodnění, které potřebuje spád ze čtyř stran, se osvědčí u menších ploch, jako jsou chodníky nebo menší dvorky. Kombinace obou systémů se často používá u rozsáhlejších areálů, kde je třeba zajistit efektivní odtok vody z různých ploch.
Přehled typů odvodnění a jejich vhodnost
| Typ odvodnění | Spád odvodnění | Vhodná plocha | Typické použití |
|---|---|---|---|
| Liniové odvodnění | Spád ze dvou stran | Větší plochy | Příjezdové cesty, terasy |
| Bodové odvodnění | Spád ze čtyř stran | Menší plochy | Chodníky, menší dvorky |
| Kombinované systémy | Kombinace liniové a bodové | Rozsáhlé areály | Komplexní odtokové řešení |
Tip: Pro správné provedení drenáže kolem domu je důležité dodržet doporučený spád odvodnění minimálně 1-2 % směrem k odtokovým systémům. Hloubka drenážního potrubí by měla být minimálně 50 cm pod povrchem, aby nedošlo k jeho poškození mrazem či mechanickým namáháním.
Norma EN 1433 definuje technické požadavky na materiály žlabů a jejich zatížení, což pomáhá vybrat vhodný odvodňovací žlab podle konkrétního použití. Pro zvýšení komfortu a hygieny se doporučuje instalovat vpusti proti zápachu, které zabrání pronikání nepříjemných pachů z kanalizace do prostoru kolem domu.
Materiály a konstrukce žlabů a roštů
Odvodňovací žlab se vyrábí z několika materiálů, které ovlivňují jeho odolnost a vhodnost pro konkrétní použití. Polymerbeton nabízí vysokou pevnost a odolnost vůči chemikáliím, což z něj činí ideální volbu pro drenážní systém s vyšším zatížením. Kompozitní plast je lehký a snadno instalovatelný materiál, vhodný pro menší spád odvodnění kolem rodinného domu. Polypropylén se vyznačuje chemickou stálostí a pružností, což usnadňuje instalaci i v náročných podmínkách. Betonové žlaby jsou ekonomickou variantou, ale vyžadují správnou údržbu, aby nedošlo k poškození vpustí proti zápachu.
Rošty pokrývají žlaby a musí splňovat normu EN 1433, přičemž jejich nosnost se řídí třídou zatížení. Litinový rošt je velmi odolný a vhodný pro zpevněné komunikace s zatížením až do třídy B125 (12,5 tuny). Nerezový rošt kombinuje pevnost a odolnost proti korozi, což oceníte zejména v exteriérech vystavených vlhkosti. Plastový rošt je lehký a nenáročný na údržbu, ale méně vhodný pro místa s vyšším zatížením.
Tabulka vlastností materiálů žlabů a roštů:
| Materiál | Vlastnosti | Vhodnost použití |
|---|---|---|
| Polymerbeton | Vysoká pevnost, odolnost chemikáliím | Vyšší zatížení, komunikace |
| Kompozitní plast | Lehký, snadná instalace | Menší spád odvodnění, rodinné domy |
| Polypropylén | Chemická stálost, pružnost | Náročné podmínky, flexibilní řešení |
| Beton | Ekonomický, pevný | Základní odvodnění, nutná údržba |
| Litinový rošt | Velmi odolný, nosnost B125 | Zpevněné plochy, vyšší zatížení |
| Nerezový rošt | Odolný proti korozi, pevný | Exteriérové instalace |
| Plastový rošt | Lehký, nenáročný na údržbu | Nízké zatížení, zahrady, chodníky |
Tip: Pro správné odvodnění domu doporučuji vybírat materiály žlabů a roštů podle plánovaného zatížení a umístění. Nevhodný materiál může vést k rychlému opotřebení a poruchám drenážního systému.
Instalace a dimenzování odvodnění a drenáže
Instalace a dimenzování odvodnění a drenáže vyžaduje přesný postup a dodržení technických parametrů pro správnou funkci systému. Následující podsekce vám přiblíží, jak správně položit žlaby a potrubí a jak zajistit efektivní spádování pro odtok vody.
Jak správně instalovat liniové a bodové odvodnění?

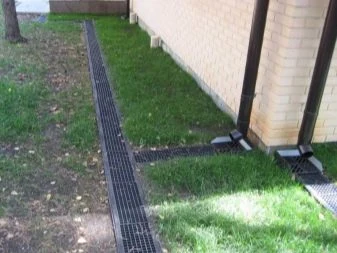

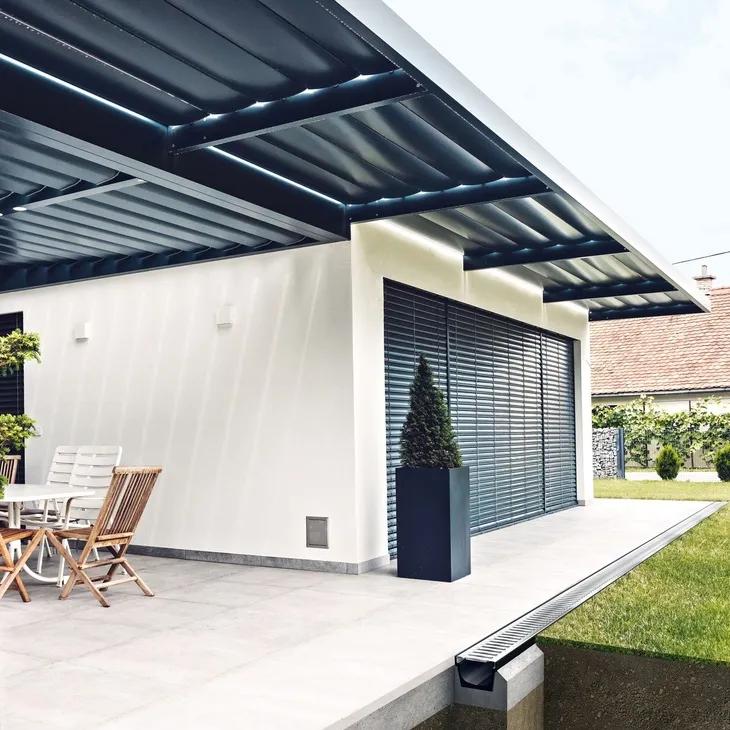

Liniové odvodnění se realizuje pomocí odvodňovacího žlabu, který se instaluje do betonového lože. Toto lože musí být vytvořeno tak, aby žlab byl utopený 0,5 až 1 cm pod úrovní okolní dlažby, což zabraňuje zadržování vody na povrchu. Spád odvodnění je zásadní – liniové žlaby potřebují spádování směrem k sobě ze dvou stran, aby voda plynule odtékala k výpustím. Naopak bodové odvodnění, které využívá vpustě, vyžaduje spád ze čtyř stran směrem ke vpusti. Bodové systémy jsou ideální zejména pro menší plochy, jako jsou chodníky nebo vjezdy. Betonové lože musí být pevné a rovnoměrné, jinak může dojít k poškození žlabů nebo porušení spádu, což zhorší funkci drenážního systému. Vpusti proti zápachu pomáhají eliminovat nepříjemné pachy z kanalizace a zvyšují komfort používání.
- Příprava podkladu – vytvoření pevného betonového lože
- Uložení žlabů – zasazení do betonového lože s požadovaným utopením
- Nastavení spádu – u liniových žlabů spád směrem ke žlabu, u bodových spád ke vpustím
- Kontrola rovinnosti – zajištění správného sklonu pro plynulý odtok vody
- Montáž vpustí – instalace s těsněním a pachovou uzávěrou
Jak dimenzovat potrubí a žlaby pro efektivní odtok?
Správné dimenzování potrubí a žlabů výrazně ovlivňuje účinnost drenážního systému. Pro odvodnění okolí domu se obvykle používají potrubí s průměrem DN 110 až DN 160. Potrubí DN 110 se hodí pro menší plochy s nižším objemem srážek, zatímco DN 160 zvládne větší objem vody a rozsáhlejší odvodňovací plochy. Výběr materiálů žlabů podléhá normě EN 1433, která stanovuje odolnost a zatížitelnost dle typu provozu. Betonové nebo plastové žlaby se liší mechanickou odolností a snadností údržby. Správný spád odvodnění by měl být minimálně 1 % (tedy 1 cm na 1 m délky), aby voda nezůstávala stát a odtekla bez zdržení. Drenážní systém kolem domu by měl být navržen s ohledem na místní srážkové poměry a typ půdy.
- Určení velikosti odvodňované plochy – základ pro výpočet potřebného průřezu potrubí
- Výběr průměru potrubí – DN 110 pro menší, DN 160 pro větší plochy
- Volba materiálu žlabů – podle normy EN 1433 a požadavků na zatížení
- Výpočet spádu odvodnění – ideálně 1 % minimálně
- Napojení potrubí na žlaby – zajištění hladkého přechodu a správného odtoku
Tip: Častou chybou je nedostatečný spád odvodnění, který způsobuje zdržování vody a zvyšuje riziko poškození dlažby. Pro koho se to hodí: tento způsob instalace a dimenzování je vhodný zejména pro rodinné domy s obvyklým povrchovým zatížením. Nevhodný je pro průmyslové plochy s vyšším zatížením, kde je potřeba robustnější materiály a větší dimenze.
Funkce a doplňky odvodňovacích systémů
Efektivní odvodnění a odtokové systémy kolem rodinného domu vyžadují specifické doplňky, které zajistí plynulý průtok vody a ochranu před zanášením. Gajgr, instalovaný na spodním konci okapového svodu, zachycuje listí a hrubé nečistoty, čímž zabraňuje ucpání žlabu a umožňuje napojení na kanalizační potrubí. Tento prvek je vybaven suchou klapkou, která brání zpětnému šíření zápachu z kanalizace (Dvořák-Karlík).
Bodové vpusti jsou standardně osazeny koši na hrubé nečistoty a protizápachovými sifony, které zabraňují pronikání nepříjemných pachů do okolí domu. Koše zachycují drobnější částice, čímž prodlužují životnost potrubního systému a snižují riziko ucpání (Dvořák-Karlík). Rohožky s integrovanou vanou do dlažby slouží jako vsakovací prvek, který umožňuje vsakování vody do podloží a zároveň zachytává hrubé nečistoty před vstupem do drenážního systému (MEA).
Krycí rošty jsou navrženy tak, aby bylo možné je vyměnit bez nutnosti zásahu do celé konstrukce systému, což výrazně usnadňuje pravidelnou údržbu a snižuje náklady na opravy (voda.tzb-info.cz). Výška žlabů se pohybuje mezi 5,5 až 10,4 cm v závislosti na typu, přičemž šířka může dosahovat až 200 mm pro zvýšený průtok vody (Kamody.cz, MEA). Výběr materiálů roštů zahrnuje pozinkovanou a nerezovou ocel, litinu, plast či kompozitní materiály s nosností od 1,5 t (třída A15) až po 12,5 t (třída B125), což umožňuje přizpůsobení zatížení podle konkrétního umístění (e-stavebniny.cz, Dvořák-Karlík).
Tyto doplňky výrazně zvyšují životnost odvodňovacího žlabu a drenážního systému a zároveň splňují požadavky normy EN 1433, která stanovuje zatěžovací třídy a materiálové standardy pro bezpečný a efektivní provoz (e-stavebniny.cz).
Kam nejlépe odvést vodu z drenážního systému u domu
Nejefektivnější je odvádět vodu z drenážního systému do vsakovacích polí nebo do veřejné kanalizace, přičemž je nutné zajistit spád odvodnění minimálně 1-2 % směrem od základů domu. Vsakovací systémy, jako jsou ACO Rigo-fill nebo Sicku-pipe, musí být navrženy s ohledem na místní hydrogeologické podmínky a splňovat legislativní požadavky (voda.tzb-info.cz). Nevhodné umístění odtokových prvků může způsobit zvýšenou vlhkost v suterénu a poškození základů.
_“Kvalitní doplňky odvodňovacích systémů výrazně snižují riziko ucpání a zajišťují dlouhodobou funkčnost drenáží kolem domu,“_ uvádí specialista na odvodnění stavebních objektů.
Drenážní systémy a ochrana základů domu
Drenážní systémy představují základní prvek ochrany základů domu před vlhkostí a přitom efektivně odvádějí srážkovou i spodní vodu. Správná hloubka drenážního výkopu a kvalitní drenážní polštář zajistí spolehlivost celého odvodňovacího systému.
Otevřené a uzavřené drenážní systémy

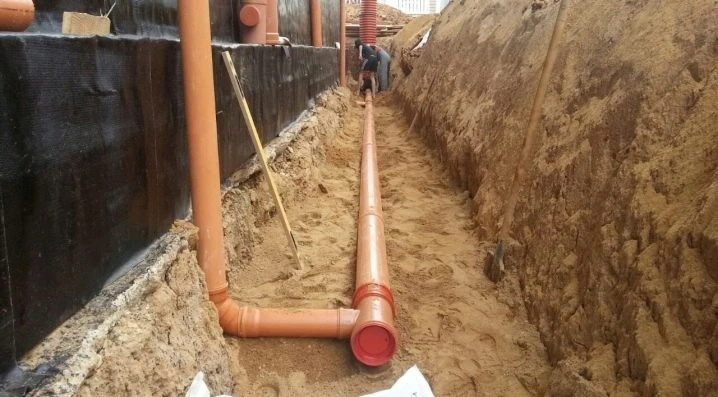

Otevřená drenáž tvoří příkopy široké 0,5 metru a hluboké mezi 0,5 až 0,6 metru, které zachytávají a odvádějí povrchovou vodu. Uzavřená drenáž využívá podzemní potrubí vybavené ochrannou mřížkou, jež zamezuje zanášení a umožňuje pravidelnou údržbu. Tyto systémy patří mezi nejčastější možnosti odvodnění a odtokových systémů kolem rodinného domu.
Drenážní polštář a jeho význam
Drenážní polštář má výšku přibližně 30 cm a skládá se z vrstvy 15 cm písku pokryté 15 cm štěrku. Tato kombinace podporuje správný spád odvodnění a filtraci vody, čímž zabraňuje zanášení drenážního systému. Kvalitní materiály žlabů a drenážního polštáře jsou klíčové pro dlouhodobou funkci odvodnění podle normy EN 1433.
Sušení základny po instalaci drenáže
Po vybudování drenážního systému se doporučuje nechat základnu domu vysychat 5-7 dní za příznivých podmínek. Tento čas umožňuje stabilizaci konstrukce a snižuje riziko poškození vlhkostí. Správné sušení základny je nezbytné pro dlouhodobou ochranu domu a efektivní fungování odtokových systémů.
- Výkop drenážního příkopu – šířka 0,5 m, hloubka 0,5-0,6 m
- Vytvoření drenážního polštáře – 15 cm písku a 15 cm štěrku
- Instalace otevřené nebo uzavřené drenáže – dle typu terénu a potřeby
- Sušení základny – ponechat 5-7 dní před dalšími pracemi
Odborná rada: Na co si dát pozor – častou chybou je nedodržení hloubky výkopu nebo špatné složení drenážního polštáře, což vede k zanášení a poruše systému. Tato metoda se hodí pro standardní rodinné domy v oblastech s vyšším výskytem spodní vody, ale ne pro místa s extrémně kamenitým podložím, kde je nutné řešit odvodnění specializovanými postupy.
Normy a zatížení odvodňovacích systémů
Norma EN 1433 stanovuje zatěžovací třídy pro odvodňovací žlaby a odtokové systémy kolem domu podle maximálního zatížení v tunách. Správný výběr zatěžovací třídy je klíčový pro bezpečnost a životnost systému, zejména pokud se odvodnění instaluje v místech s různým provozním zatížením.
| Třída zatížení | Maximální zatížení | Použití a materiály žlabů |
|---|---|---|
| A15 | 1,5 t | Zahradní cesty, chodníky |
| B125 | 12,5 t | Příjezdové cesty, litinové rošty |
| C250 | 25 t | Parkoviště, lehká průmyslová zóna |
| D400 | 40 t | Silnice, veřejné komunikace |
| E600 | 60 t | Těžká průmyslová zóna |
| F900 | 90 t | Letiště, nákladní doprava |
Volba správné třídy zatížení podle normy EN 1433 je nezbytná, aby drenážní systém a vpusti proti zápachu správně odolaly mechanickému namáhání. Například litinové rošty třídy B125 jsou ideální pro příjezdové cesty kolem domu, kde může dojít k zatížení až 12,5 tuny. Při plánování odvodnění a odtokových systémů kolem rodinného domu doporučuji vycházet z této normy a zohlednit spád odvodnění a materiály žlabů.
Jaké jsou nejlepší způsoby odvodnění okolo domu
Návod na odvodnění domu a okolí by vždy měl začít vyhodnocením zatížení, kterému bude drenážní systém vystaven, aby byla zajištěna jeho dlouhodobá funkčnost a bezpečnost.
Řízené odvodnění a vsakování vody
Řízené odvodnění zahrnuje liniové odvodňovací žlaby a bodové vpusti vybavené protizápachovými sifony, které společně s drenážním systémem zajistí efektivní odvádění vody z okolí domu. Liniové žlaby se instalují se spádem minimálně 1 % směrem k odtokové trubce, čímž se zabrání tvorbě kaluží a provlhávání základů. Bodové vpusti vyžadují spád ze všech čtyř stran, což umožňuje sběr vody z menších ploch, například chodníků. Správně navržený drenážní systém s hloubkou potrubí obvykle 50-70 cm pod terénem chrání základy před vlhkostí a poškozením.
Vsakovací systémy, jako je ACO Rigo-fill, umožňují řízené vsakování dešťové vody přímo do podloží. Jejich návrh musí vycházet z hydrogeologického průzkumu, který stanoví propustnost půdy a hladinu podzemní vody. Instalace bez tohoto průzkumu často vede k podmáčení základů nebo poškození terénu. Vsakovací prvky se navrhují tak, aby splňovaly normu EN 1433, která určuje parametry materiálů žlabů a jejich zatížení.
Možnosti odvodnění a odtokových systémů kolem rodinného domu zahrnují:
- použití liniových žlabů z polymerbetonu nebo kompozitního plastu s výškou 9,7-10,4 cm a šířkou až 200 mm pro zachycení většího objemu vody
- instalaci bodových vpustí s košem na hrubé nečistoty a protizápachovým sifonem pro menší plochy
- realizaci vsakovacích systémů přizpůsobených hydrogeologickým podmínkám a legislativním požadavkům
- pravidelnou kontrolu a údržbu drenážního systému, včetně čištění vpustí a kontroly spádů
Tip: Častou chybou je neprovedení hydrogeologického průzkumu před instalací vsakovacího systému, což může způsobit podmáčení základů a deformace terénu. Řízené odvodnění se hodí pro rodinné domy v oblastech s propustnou písčitou nebo štěrkovitou půdou. Naopak v lokalitách s vysokou hladinou podzemní vody nebo jílovitou půdou je vhodnější kombinovat liniové a bodové odvodnění s přímým odtokem do kanalizace.
Údržba a čištění odvodňovacích systémů
Údržba odvodňovacích systémů kolem domu je klíčová pro zachování jejich funkčnosti a prevenci vlhkostních problémů. Čištění roštů liniových žlabů a pravidelné vyjímání košů ve vpustích s protizápachovými sifony zabraňuje hromadění nečistot, které by mohly způsobit ucpání a zpomalit odtok vody. Kontrola spádu odvodnění by měla odpovídat doporučením normy EN 1433, tedy minimálně 0,5 % (5 mm na 1 m délky žlabu), aby se zabránilo tvorbě kaluží a stagnaci vody.
Doporučená frekvence údržby je minimálně dvakrát ročně, ideálně na jaře a na podzim, kdy se nejvíce hromadí listí a další organické zbytky. Tento postup výrazně snižuje riziko poškození polymerbetonových, plastových nebo betonových žlabů a prodlužuje životnost systému.
- Odstraňte listí, písek a hrubé nečistoty z roštů a žlabů
- Vyjměte koše ve vpustích, očistěte je od sedimentů a zkontrolujte funkčnost protizápachových sifonů
- Změřte spád liniového odvodnění, upravte ho při poklesu pod 0,5 % sklonu
- Ověřte těsnost a průchodnost odtokových potrubí DN 110 až DN 160
- Zkontrolujte správné usazení žlabů, které by měly být uloženy 0,5-1 cm pod úroveň dlažby
Tip: Častou chybou je zanedbání kontroly spádu, což vede k hromadění vody a poškození žlabů. Pro koho je údržba nezbytná? Vlastníci domů v oblastech s častými dešti a listnatými stromy, kde se nečistoty rychle hromadí. Naopak u domů s minimální vegetací a suchým klimatem lze intervaly prodloužit.
Pravidelná kontrola a čištění odvodňovacích systémů výrazně snižuje riziko ucpání a prodlužuje životnost materiálů, což minimalizuje náklady na opravy a výměny. Dodržováním těchto kroků zajistíte efektivní odtok vody a ochranu základů domu před vlhkostí.
Dopady klimatických změn na návrh a dimenzování odvodňovacích systémů
Klimatické změny výrazně zvyšují intenzitu srážek, což klade vyšší nároky na kapacitu odvodnění kolem domu. Zvýšený objem vody vyžaduje robustnější drenážní systém a správně navržený spád odvodnění, aby se zabránilo zatopení a poškození základů. Norma EN 1433 stanovuje minimální požadavky na materiály žlabů a jejich únosnost, což je při moderním návrhu nezbytné respektovat.
Pravidelné monitorování systému umožňuje včasnou adaptaci a úpravu jeho dimenzování podle aktuálních povětrnostních podmínek. Pro efektivní návod na odvodnění domu a okolí je důležité zvolit vhodné odvodňovací žlaby i vpusti proti zápachu, které zvyšují komfort užívání a hygienu.
Klíčové body adaptace na klimatické změny:
- Zvýšit kapacitu drenážního systému podle nových srážkových dat
- Dbát na správný spád odvodnění, aby voda odtékala bez zadržování
- Používat materiály žlabů odpovídající normě EN 1433 pro dlouhou životnost
- Instalovat vpusti proti zápachu pro eliminaci nepříjemných pachů
- Pravidelně kontrolovat a udržovat systém pro rychlou reakci na změny
Tip: Pravidelná revize odtokových systémů kolem rodinného domu pomáhá předejít problémům s vlhkostí a zajistit dlouhodobou funkčnost odvodnění.
Časté dotazy
Jaké jsou hlavní typy odvodňovacích systémů kolem domu?
Existují liniové žlaby s odtokem podél plochy vyžadující spád ze dvou stran a bodové vpusti s odtokem ze čtyř stran, vhodné pro menší plochy.
Jaká hloubka je doporučená pro drenážní potrubí kolem domu?
Hloubka drenážního výkopu je obvykle 0,5-0,6 metru s drenážním polštářem vysokým 30 cm.
Jaký materiál žlabů je nejodolnější?
Polymerbeton je velmi odolný materiál žlabů, často používaný v kombinaci s kovovými rošty pro vysokou nosnost.
Jaké zatížení snesou litinové rošty třídy B125?
Litinové rošty třídy B125 snesou zatížení až 12,5 tuny, vhodné pro příjezdové cesty a parkoviště.
Jak často je třeba čistit odvodňovací systémy?
Údržbu a čištění roštů a vpustí doporučujeme provádět minimálně dvakrát ročně, ideálně na jaře a na podzim.
Co je to gajgr a jak funguje?
Gajgr je lapač nečistot instalovaný na okapovém svodu, který zachycuje listí a zabraňuje ucpání odtokového systému.
Jaký je význam drenážního polštáře u drenáže?
Drenážní polštář o výšce 30 cm (15 cm písku a 15 cm štěrku) zajišťuje správný odtok a filtraci vody z drenážního systému.
Jak klimatické změny ovlivňují odvodňovací systémy?
Zvýšená intenzita srážek v důsledku klimatických změn vyžaduje větší kapacitu a pravidelnou kontrolu odvodňovacích systémů.
Jak správně spádovat liniové odvodnění?
Liniové odvodnění se spádováním směrem k žlabu, aby voda efektivně odtékala, bez nutnosti spádovat jednotlivé úseky ke vpustím.
Jak zajistit ochranu základů domu pomocí drenáže?
Drenážní výkop s polštářem z písku a štěrku a správnou hloubkou chrání základy před provlháváním a poškozením.
Jaké jsou nejčastější chyby při instalaci drenážního systému kolem domu?
Mezi časté chyby patří nedostatečný spád potrubí minimálně 1 %, špatné umístění odtokových bodů a nedostatečná ochrana před zanášením filtračním geotextiliem.
Jaký je doporučený materiál pro potrubí drenážního systému?
Nejčastěji se používá perforované PVC potrubí s průměrem 100 mm, které je odolné a snadno se instaluje.
Kam je nejlepší odvést vodu z drenážního systému u rodinného domu?
Vodu je vhodné odvést do vsakovacího systému nebo do veřejné kanalizace, přičemž vzdálenost od domu by měla být minimálně 5 metrů.
Jaká je optimální hloubka uložení drenážního potrubí?
Drenážní potrubí by mělo být uloženo přibližně 50 cm pod úrovní základů, aby efektivně odvádělo spodní vodu.
Jak správně spustit odvodňovací žlaby při instalaci kolem domu?
Žlaby by měly být instalovány se spádem 0,5-1 % směrem k odtokovému místu pro zajištění plynulého odtoku vody.
Jaké doplňky mohou zlepšit funkčnost odvodňovacího systému?
Použití lapačů nečistot a zpětných klapek zabraňuje zanášení a zpětnému toku vody, čímž zvyšuje efektivitu systému.
Jak často by měla probíhat údržba a kontrola odtokových systémů?
Doporučuje se kontrola a čištění nejméně jednou ročně, ideálně na jaře, aby se odstranily nahromaděné nečistoty a zabránilo ucpání.
Jaké normy musí splňovat odvodňovací rošty kolem rodinného domu?
Rošty by měly splňovat zatížení minimálně třídy A15 pro pěší komunikace a třídy B125 při možném vjezdu vozidel do 3,5 tuny.
