Numerické modelování představuje zásadní nástroj pro přesný návrh a analýzu konstrukcí ve stavebnictví, zejména u dřevostaveb. Metody jako FEM analýza umožňují detailně zhodnotit pevnost i chování materiálů, zatímco BIM procesy usnadňují koordinaci celého projektu. Díky nim lze optimalizovat konstrukční řešení a minimalizovat rizika během výstavby.
Klíčové závěry
- Numerické modely ve dřevostavbách často využívají prutovoskořepinové a objemové FEM metody s korelací na experimentální data.
- Rámová stojka může mít průřez 180 × 700 mm z lepeného lamelového dřeva třídy pevnosti GL24h.
- Při testech byl spoj zatížen až na 60 % návrhové únosnosti, přičemž došlo k trhlině ve stojce.
- Firma Nema uvádí, že do 10 let bude 25 % všech staveb tvořit dřevostavby.
- Rotační tuhost spoje byla stanovena jako 19,50 MNm/rad podle ČSN EN 1995-1-1 s experimentálními výsledky překračujícími normu.
Co je numerický model ve stavebnictví a dřevostavbách
Numerický model ve stavebnictví představuje matematické a výpočetní zpracování reálných konstrukcí, které slouží k přesné analýze jejich mechanického chování pod různými typy zatížení. Ve dřevostavbách umožňuje tento model detailně vyhodnotit pevnost, stabilitu a deformace konstrukčních prvků, což je nezbytné pro bezpečný a efektivní návrh. Díky využití FEM analýzy (metody konečných prvků) numerické modelování simuluje zatěžovací scénáře včetně lineárních i nelineárních efektů, čímž napomáhá optimalizaci konstrukcí a spojů dřevostaveb s cílem minimalizovat materiálové náklady a maximalizovat únosnost.
Jak funguje numerický model ve stavebnictví a dřevostavbách
Numerický model ve stavebnictví integruje data z BIM procesů a využívá kalibraci modelů na základě experimentálních měření, aby přesně odrážel mechanické vlastnosti konstrukce. Nejčastěji se používají prutovoskořepinové modely ve Scia Engineer a objemové FEM modely v ANSYS, které rozdělují konstrukci na tisíce malých prvků pro detailní analýzu napětí, deformací a stability. V praxi se numerické modelování aplikuje při návrhu rámových stojek (například průřezu 180 × 700 mm z lepeného lamelového dřeva třídy GL24h) a příčlí (120 × 700 mm), stejně jako při posuzování spojů s vruty Rothoblaas VGS11400 (11 mm průměr, 400 mm délka) rozmístěnými ve specifických geometriích pro optimální přenos sil.
Použití numerického modelu ve stavebnictví umožňuje přesně předpovědět chování konstrukce pod zatížením, například při statickém svislém tlaku až do 60 % návrhové únosnosti podle ČSN EN 1995-1-1, kdy modely identifikují kritické body vzniku trhlin a porušení spoje (například při síle 233,30 kN tahem kolmo na vlákna). Analytické stanovení rotační tuhosti spoje (Kr,ser = 19,50 MNm/rad) potvrzuje konzervativnost norem a podporuje optimalizaci spoje pro vyšší bezpečnost a efektivitu. Numerické modelování tak výrazně přispívá k optimalizaci konstrukcí dřevostaveb, snižuje riziko konstrukčních chyb a umožňuje úsporu materiálu bez kompromisu na pevnosti.
Tip: Častou chybou při numerickém modelování je nedostatečná kalibrace modelu vůči experimentálním datům, což může vést k nadhodnocení únosnosti spojů. Proto je nezbytné využívat ověřené metody kalibrace a validace modelů podle aktuálních norem a měření.
Numerické modely se hodí především pro projektanty a inženýry, kteří navrhují složité dřevostavby s vysokými nároky na přesnost a bezpečnost. Naopak pro jednoduché konstrukce s nízkým zatížením může být jejich použití zbytečně náročné a nákladné.
Metody tvorby a kalibrace numerických modelů dřevostaveb
Metody tvorby a kalibrace numerických modelů dřevostaveb využívají různé přístupy podle účelu analýzy a požadované přesnosti. Základními nástroji jsou prutovoskořepinový model a objemový FEM model, které umožňují simulovat chování konstrukcí z lepeného lamelového dřeva GL24h při statickém zatížení. Kalibrace modelů probíhá na základě experimentálních dat, čímž se zvyšuje spolehlivost výsledků.
Prutovoskořepinový model
Prutovoskořepinový model se používá v numerickém modelování dřevostaveb především díky efektivitě a dostatečné přesnosti pro většinu běžných konstrukčních prvků. Tento model kombinuje prutové prvky pro nosníky a sloupy s skořepinovými prvky pro stěny a stropy. Software Scia Engineer umožňuje detailní definici materiálových vlastností a geometrie, což usnadňuje integraci modelu do BIM procesů a urychluje návrh spoje dřevostaveb.
Objemový FEM model
Objemový FEM model nabízí detailnější analýzu mechanického chování materiálů a spojů ve dřevostavbách, využívaný například v ANSYS. Tento model podporuje jak lineární analýzu, kdy se předpokládá malá deformace, tak nelineární analýzu, která zahrnuje plastické chování a vznik trhlin. Díky tomu je vhodný pro ověření bezpečnosti složitých konstrukcí a optimalizaci konstrukčních detailů.
Kalibrace a validace modelů

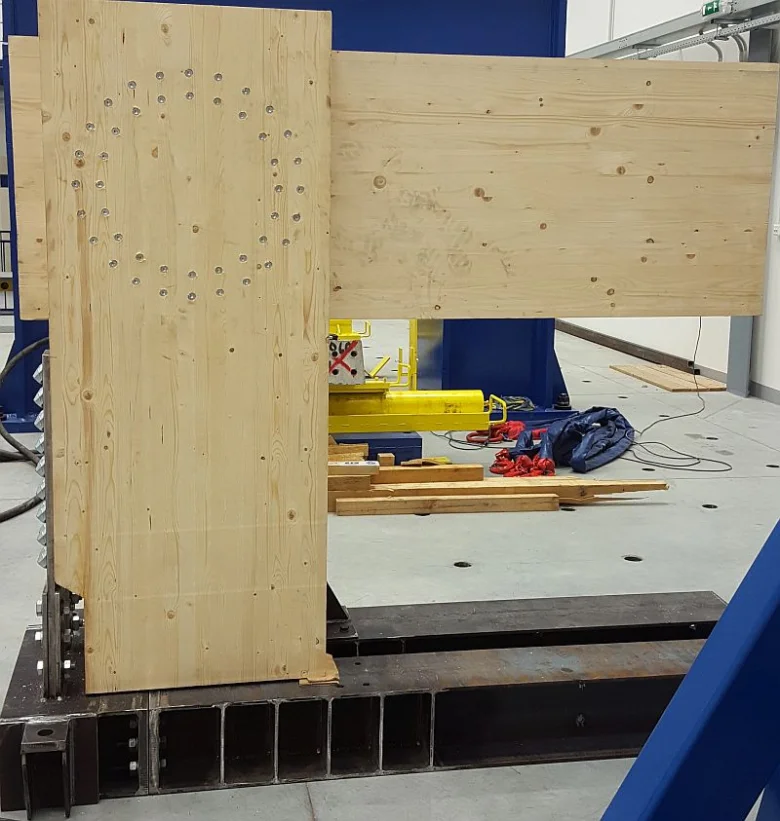

Kalibrace modelu probíhá na základě experimentálních dat získaných z laboratorních zkoušek zatížení statického charakteru. Například u lepeného lamelového dřeva GL24h se sledují deformace a vznik trhlin při zatížení do 30 kN/m². Následná validace potvrzuje korektnost numerického modelu, což je klíčové pro správnou interpretaci výsledků a minimalizaci rizika konstrukčních chyb.
| Parametr | Prutovoskořepinový model | Objemový FEM model | Kalibrace modelu |
|---|---|---|---|
| Použitý software | Scia Engineer | ANSYS | Experimentální data |
| Typ analýzy | Lineární | Lineární a nelineární | Statické zatížení |
| Materiál | Lepené lamelové dřevo GL24h | Lepené lamelové dřevo GL24h | Zatížení do 30 kN/m², trhliny |
Tip: Při tvorbě numerického modelu je častou chybou nedostatečná kalibrace na reálných datech, což vede k nadhodnocení bezpečnosti konstrukce. Numerické metody pro modelování dřevostaveb vyžadují pečlivé nastavení materiálových parametrů a správné definování spojů. Pro složité a zatěžované konstrukce doporučuji využití objemového FEM modelu s nelineární analýzou, zatímco pro běžné dřevostavby je efektivní prutovoskořepinový model.
Typy spojovacích prostředků a jejich vliv na numerické modely
Spojovací prostředky jako vruty, svorníky a kolíky jsou klíčové pro pevnost a stabilitu konstrukcí z dřeva. Například vruty Rothoblaas VGS11400 s průměrem 11 mm a délkou 400 mm patří k nejpoužívanějším díky vysoké únosnosti a snadné montáži. Tyto parametry výrazně ovlivňují výsledky numerického modelování, zejména při použití FEM analýzy a kalibraci modelů v BIM procesech.
Při numerickém modelování dřevostaveb je nezbytné přesně zohlednit mechanické vlastnosti spojů, protože nesprávné zadání může vést k nadhodnocení nebo podhodnocení pevnosti konstrukce. Svorníky nabízí větší tuhost spoje, avšak mění rozložení napětí a mohou vést k vyšší koncentraci sil v okolí spoje. Kolíky jsou naopak méně pevné, ale dovolují určitou flexibilitu, což může být výhodou v dynamicky zatížených konstrukcích.
| Typ spojovacího prostředku | Průměr (mm) | Délka (mm) | Výhody | Nevýhody |
|---|---|---|---|---|
| Vruty Rothoblaas VGS11400 | 11 | 400 | Vysoká únosnost, snadná montáž | Vyšší cena, potřeba předvrtání |
| Svorníky | 12-16 | 100-300 | Vysoká tuhost spoje | Koncentrace napětí, hmotnost |
| Kolíky | 10-14 | 80-200 | Flexibilita spoje | Nižší pevnost, možné povolování |
Jak funguje numerický model ve stavebnictví a dřevostavbách
Numerické metody pro modelování dřevostaveb zahrnují detailní simulaci spojů, kde pevnost spoje přímo ovlivňuje celkovou stabilitu. Tento přístup umožňuje optimalizaci konstrukce a předchází častým chybám, například podcenění vlivu typu spoje na výsledky FEM analýzy. Výhody a nevýhody numerického modelu v dřevostavbách proto závisí i na správném začlenění parametrů spojovacích prostředků.
Praktické využití numerických modelů v návrhu dřevostaveb
Praktické využití numerického modelu v dřevostavbách výrazně přispívá k bezpečnosti a efektivitě návrhu konstrukcí. Numerické metody umožňují přesný výpočet únosnosti a optimalizaci materiálů tak, aby splňovaly požadavky norem a zároveň minimalizovaly náklady.
Výpočet únosnosti konstrukce
Numerický model slouží k výpočtu únosnosti dřevostaveb podle ČSN EN 1995-1-1, přičemž klíčovým parametrem je rotační tuhost spojů. Tento výpočet zahrnuje zatížení konstrukce a kalibraci modelů na základě reálných testů, kde únosnost byla ověřena při 60 % návrhové hodnoty. Díky FEM analýze lze detailně posoudit chování konstrukce pod zatížením a předcházet tak možným poruchám.
Optimalizace materiálů a spojů
Numerické modelování pomáhá optimalizovat použití materiálů a výběr spojovacích prostředků, což vede k ekonomicky efektivnějším dřevostavbám. Spoje dřevostaveb jsou testovány v BIM procesech, aby se zajistila jejich spolehlivost a dlouhá životnost. Optimalizace zároveň snižuje množství odpadu a zkracuje dobu výstavby.
- optimalizovaný návrh šetří materiálové náklady
- přesné modely zvyšují bezpečnost konstrukce
- kalibrace modelů zajišťuje věrohodnost výsledků
Integrace numerických modelů do BIM procesů ve stavebnictví
Integrace numerických modelů do BIM procesů ve stavebnictví představuje klíčový krok ke zvýšení efektivity a přesnosti projektování, zejména u dřevostaveb. Spojení těchto technologií umožňuje lepší správu dat a koordinaci mezi jednotlivými profesemi, což výrazně zjednodušuje celý stavební proces.
Výhody integrace do BIM
Propojení numerického modelu s BIM procesy zvyšuje přesnost modelu díky detailní FEM analýze a kalibraci modelů, která umožňuje přesně vyhodnotit mechaniku spojů dřevostaveb. Koordinace projektů se díky tomu zlepšuje, protože všechny změny se aktualizují v reálném čase v rámci BIM platformy. Správa dat se stává centralizovanou a transparentní, což usnadňuje komunikaci mezi projektanty, statiky a realizačními firmami. Tento přístup přispívá k optimalizaci konstrukcí a snižuje riziko chyb v návrhu.
Vzdělávací aktivity a standardizace
Česká agentura pro standardizaci (ČAS) pravidelně pořádá workshopy a školení zaměřené na integraci numerických modelů do BIM procesů a digitální modelování ve stavebnictví. Mezi klíčové akce patří BIM DAY 2026, který nabízí přehled o nejnovějších trendech a softwarových řešeních pro numerické modelování dřevostaveb. Tyto vzdělávací aktivity podporují zavádění jednotných datových standardů, jež jsou nezbytné pro efektivní využití BIM metodiky v praxi.
- školení a semináře ČAS podporují profesionální růst
- BIM DAY 2026 představuje novinky v oblasti BIM a numerického modelování
- standardizace usnadňuje interoperabilitu softwaru pro numerické modelování dřevostaveb
Časté dotazy k numerickému modelování ve stavebnictví a dřevostavbách
Otázka: Co je numerický model ve stavebnictví a jak se používá?
Numerický model je digitální reprezentace stavební konstrukce, která umožňuje analýzu jejích mechanických vlastností a optimalizaci návrhu. Ve dřevostavbách se často používá k výpočtu únosnosti a ověřování konstrukčních detailů, přičemž využívá metody jako FEM analýza.
Otázka: Jaké jsou základní metody numerického modelování dřevostaveb?
Hlavní metody zahrnují prutovoskořepinové modely, například ve Scia Engineer, a objemové FEM modely v softwaru ANSYS. Tyto metody podporují lineární i nelineární analýzu zatížení a deformací.
Otázka: Jak se kalibrují numerické modely dřevostaveb?
Kalibrace modelu probíhá na základě experimentálních dat, například zatížení konstrukce na 30 % a 60 % návrhové únosnosti, s kontrolou vzniku trhlin a deformací, což zvyšuje přesnost výsledků.
Otázka: Jaký vliv mají spojovací prostředky na numerické modely?
Typ a rozměry spojovacích prostředků, například vruty Rothoblaas VGS11400 s průměrem 11 mm a délkou 400 mm, výrazně ovlivňují pevnost spoje a tím i výsledky numerického modelu.
Otázka: Jak numerické modely pomáhají při návrhu dřevostaveb?
Numerické modely umožňují přesný výpočet únosnosti konstrukce, optimalizaci spotřeby materiálu a kontrolu kritických detailů spojů, což snižuje riziko předčasných poruch.
Otázka: Co je rotační tuhost spoje a jak se stanovuje?
Rotační tuhost spoje, měřená v MNm/rad, vyjadřuje odolnost spoje vůči rotačním momentům a podle ČSN EN 1995-1-1 činí například 19,50 MNm/rad.
Otázka: Jaké jsou výhody integrace numerických modelů do BIM procesů?
Integrace zvyšuje přesnost návrhu, usnadňuje koordinaci mezi týmy a umožňuje efektivní správu dat během celého stavebního procesu.
Otázka: Jaké softwary se používají pro numerické modelování dřevostaveb?
Nejčastěji se využívají Scia Engineer pro prutovoskořepinové modely a ANSYS pro komplexní FEM analýzy.
Otázka: Jaké jsou nejčastější chyby při numerickém modelování staveb?
Typické chyby zahrnují nedostatečnou kalibraci modelu, nesprávné zadání materiálových parametrů a ignorování skutečných zatěžovacích podmínek.
Otázka: Jak dlouho trvá tvorba a validace numerického modelu?
Podle složitosti projektu trvá tvorba a kalibrace modelu obvykle několik dnů až týdnů, včetně experimentálního ověření.
Otázka: Jak ekonomicky efektivní je použití numerických modelů ve stavebnictví?
Použití numerických modelů může snížit spotřebu materiálu a zkrátit dobu návrhu, což v praxi znamená úspory až kolem 15-30 % nákladů.
Otázka: Jak dlouhodobě numerické modely zohledňují environmentální vlivy na dřevostavby?
Modely umí simulovat vlhkost, teplotní změny a zatížení po dobu až 50 let, čímž pomáhají předvídat možné degradace materiálu.
Otázka: Jak probíhá integrace numerických modelů v BIM projektech?
Numerické modely se propojují s BIM platformami, což umožňuje automatickou aktualizaci konstrukčních dat a lepší komunikaci mezi projektanty.
Otázka: Co je třeba zvážit při výběru spojovacích prostředků pro numerické modely?
Je nutné správně zvolit typ, rozměry a uspořádání spojů, protože tyto parametry ovlivňují přesnost modelu a pevnost celé konstrukce.
Otázka: Jak lze zlepšit přesnost numerického modelu ve stavebnictví?
Přesnost zvýšíte kalibrací na experimentálních datech, správným zadáním materiálových vlastností a využitím moderního softwaru pro numerické modelování.
Otázka: Jaké jsou hlavní typy numerických modelů používaných ve stavebnictví?
Mezi nejpoužívanější patří konečněprvkové (FEM), diferenční a analytické modely, které se liší složitostí a přesností výpočtů.
Otázka: Kdy je vhodné použít numerický model při posuzování únosnosti dřevostaveb?
Numerické modely se uplatní při zatíženích nad standardní normy, například při větrných rychlostech přes 30 m/s nebo u složitých spojovacích detailů.
Otázka: Jaký je základní postup tvorby numerického modelu pro dřevostavby?
- Sběr dat o materiálech – získání přesných parametrů dřeva a spojů
- Definování geometrie – vytvoření digitální podoby konstrukce
- Volba metodiky modelování – výběr FEM nebo prutovoskořepinového modelu
- Kalibrace modelu – ověření na experimentálních datech
- Validace výsledků – porovnání s reálnými měřeními a úpravami modelu
Tip: Častou chybou je zanedbání kalibrace modelu na reálná data, což vede k nepřesným výsledkům a nevhodným návrhům konstrukcí.
Tip: Numerické modely vyhovují především u komplexních konstrukcí s náročnými spoji, zatímco pro jednoduché dřevostavby může být jejich použití zbytečně nákladné a časově náročné.
