Správné nastavení průtoku radiátorů a přednastavení termostatických ventilů výrazně ovlivňuje komfort i náklady na vytápění. Hydraulické vyvážení topení zajistí rovnoměrné rozložení tepla v celém domě a efektivní fungování termoregulačních ventilů. Díky tomu můžete výrazně snížit energetickou spotřebu a předejít přetápění jednotlivých místností.
💡 Důležité na úvod
- Termostatické hlavice mají stupnici od * (7 °C) po 5 (28 °C) s doporučenými teplotami pro různé místnosti.
- Průtok ventilu se reguluje nastavením prstence, který omezuje vysunutí pístku ventilu.
- Správné hydraulické vyvážení zajišťuje rovnoměrné vytápění všech místností a snižuje energetické ztráty.
- Při nepřítomnosti nastavte ventil na pozici * (7 °C) pro ochranu proti námraze.
- Moderní ventily lze ovládat dálkově pomocí bezdrátových servopohonů a centrálních jednotek.
Jak nastavit průtok na termostatickém ventilu krok za krokem
Správné nastavení průtoku u termostatického ventilu topení umožňuje efektivní regulaci teploty v místnosti a úsporu energie. Termostatická hlavice nastavuje požadovanou teplotu a pomocí nastavovacího prstence omezíte průtok vody radiátorem. Následující kroky vám pomohou správně nastavit polohu a průtok podle konkrétních potřeb vašeho domova.
Příprava na nastavení průtoku
Nejprve ověřte, jaký typ termostatického ventilu máte, protože přesný postup závisí na modelu. Připravte si digitální nebo kapalinový teploměr, kterým budete měřit teplotu v místnosti pro správnou kalibraci ventilu. Příprava zahrnuje i vypnutí topení na chvíli, aby bylo možné ventily bez problémů nastavovat.

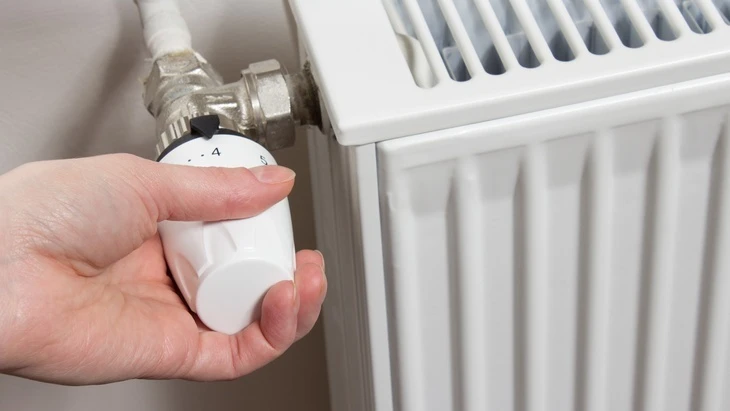

Nastavení polohy termostatické hlavice
Termostatická hlavice obvykle obsahuje stupnici od symbolu * (7 °C) po číslo 5 (28 °C). Pro obývací pokoj se doporučuje nastavení kolem 20 °C (poloha 3), zatímco ložnice může mít nižší teplotu okolo 16 °C (poloha 2). Snížením polohy hlavice ventil snižuje teplotu tím, že omezuje průtok vody do radiátoru.
Úprava průtoku pomocí nastavovacího prstence
Nastavovací prstenec slouží k přednastavení maximálního zdvihu pístku ventilu, čímž omezuje průtok vody radiátorem. Správná úprava prstence zajišťuje hydraulické vyvážení topení a rovnoměrné rozložení tepla v celém systému. Pokud je průtok příliš vysoký, prstenec jej omezí a zabrání přetápění.
- Identifikujte typ termoregulačního ventilu – zjistěte model a výrobce.
- Změřte aktuální teplotu místnosti teploměrem – pro správné nastavení hlavice.
- Nastavte termostatickou hlavici na požadovanou teplotu podle místnosti.
- Otočte nastavovací prstenec – omezte průtok tak, aby radiátor topil rovnoměrně.
- Sledujte teplotu a případně upravte nastavení po 24 hodinách pro optimální komfort.
Tip: Detailní návod na přednastavení průtoku u ventilu topení Korado zahrnuje přesné stupně omezení prstence, které pomáhají dosáhnout efektivního hydraulického vyvážení topení.
Jak správně nastavit termostatickou hlavici na radiátoru
Správné nastavení termostatické hlavice na radiátoru výrazně ovlivňuje teplotu v místnosti a tím i komfort bydlení i úsporu energie. Postup nastavení termostatické hlavice na radiátoru závisí na typu místnosti a aktuálních tepelných podmínkách, proto je třeba věnovat pozornost správnému přednastavení a měření teploty.
Doporučené nastavení podle typu místnosti
Termostatická hlavice by měla být nastavena podle doporučených teplot pro jednotlivé místnosti. V ložnici se doporučuje teplota kolem 16 °C pro kvalitní spánek, v obývacím pokoji je ideální rozsah 19-21 °C pro pohodlný pobyt, zatímco v koupelně je vhodné nastavit hlavici na zhruba 24 °C kvůli rychlému vysušení a komfortu. Správná poloha hlavice odpovídá těmto hodnotám a pomáhá rovnoměrně distribuovat teplo.
| Místnost | Doporučená teplota | Doporučená poloha hlavice |
|---|---|---|
| Ložnice | 16 °C | Nízká (číslo 2) |
| Obývací pokoj | 19-21 °C | Střední (číslo 3-4) |
| Koupelna | 24 °C | Vysoká (číslo 5) |
Kdy a jak upravovat nastavení hlavice
Nastavení hlavice je vhodné upravovat za chladnějších podmínek bez přímých tepelných zisků, například při zavřených oknech a vypnutých spotřebičích. Měření teploty v místnosti provádějte teploměrem na střední výšce a teprve podle naměřené hodnoty upravte přednastavení termostatického ventilu. Přesné nastavení průtoku radiátoru zajistí hydraulické vyvážení topení a zvýší efektivitu provozu termoregulačního ventilu i případného servopohonu topení.
Odborná rada: Při nastavování termostatických hlavic dbejte na to, aby ventil nebyl zakrytý nábytkem či záclonami, což by zkreslovalo měření teploty a vedlo k nesprávné regulaci. Více informací naleznete na stránkách eagri.cz.
Jak provést hydraulické vyvážení topného systému
Hydraulické vyvážení topného systému je klíčové pro rovnoměrné vytápění všech místností a prevenci přetápění či podchlazení. Správné nastavení průtoku vody v radiátorech pomocí nastavovacích prstenců pomáhá optimalizovat spotřebu energie a zvyšuje komfort v interiéru.
Co je hydraulické vyvážení?
Hydraulické vyvážení znamená správné rozdělení průtoku vody mezi jednotlivé radiátory tak, aby všechny místnosti dosáhly požadované teploty. Tento proces zabraňuje přetápění některých prostor a zároveň podchlazení jiných, čímž šetří energii a zvyšuje efektivitu topení.
Jak nastavit průtok pomocí nastavovacího prstence
Pro nastavení průtoku radiátoru nejprve sundejte ochranný kryt termoregulačního ventilu. Poté otáčením nastavovacího prstence regulujte množství protékající vody tak, aby odpovídalo požadovanému výkonu radiátoru. Správné přednastavení termostatického ventilu umožní vyvážený průtok a zabrání přetápění.
Diagnostika a měření hydraulické nerovnováhy
Diagnostiku hydraulické nerovnováhy provedete měřením teplot na vstupu a výstupu z radiátoru a kontrolou průtoku vody. Pro správné nastavení lze využít servopohon topení nebo dálkové ovládání radiátoru, které pomáhají přesně kalibrovat ventil a eliminovat nesoulad v systému.
- Sundejte ochranný kryt – umožní přístup k nastavovacímu prstenci.
- Změřte teploty – na vstupu a výstupu radiátoru pro odhalení nerovnoměrností.
- Otáčejte nastavovacím prstencem – regulujte průtok vody podle naměřených hodnot.
- Sledujte reakci místnosti – ověřte rovnoměrné vytápění bez přetápění či podchlazení.
Tip: Častou chybou je příliš rychlé nebo neuvážené otáčení prstence, což může způsobit hydraulickou nerovnováhu. Proto postupujte pomalu a kontrolujte změny teplot.
Tento postup se hodí pro všechny typy termoregulačních ventilů, ale méně vhodný je pro systémy s automatickým dálkovým ovládáním, kde by ruční zásahy mohly narušit kalibraci.
Přednastavení ventilů podle velikosti místnosti a typu systému
Přednastavení termostatických ventilů topení je klíčové pro správné hydraulické vyvážení topení a optimální výkon radiátorů. Hodnoty nastavíte podle velikosti místnosti, průměru ventilu a typu topného systému.
Doporučení pro systémy s kotelnou
U systémů s kotelnou platí orientační výkon 100 W/m² a tlaková ztráta kolem 0,1 bar na ventil. Přednastavení ventilů je třeba zvolit tak, aby průtok radiátoru odpovídal tepelným ztrátám místnosti a zajistil stabilní tepelný komfort bez přetápění.
| Velikost místnosti (m²) | Přednastavení ventilu (1-7) | Průměr ventilu (mm) |
|---|---|---|
| 0-10 | 1-2 | 10 |
| 10-20 | 3-4 | 15 |
| 20-35 | 5-7 | 20 |
Přednastavení pro dálkové vytápění
V dálkovém vytápění, kde jsou plochy větší, se přednastavení ventilu upravuje s ohledem na vyšší hydraulické ztráty a potřebu přesnější regulace. Správné nastavení průtoku u termostatického ventilu Korado umožňuje efektivní dálkové ovládání radiátoru a minimalizuje nerovnoměrné vytápění místností.
Tip: Chyby při nastavování průtoku u ventilu topení často vznikají špatným určením typu ventilu nebo nepřesným odhadem velikosti místnosti. Pro správnou funkci doporučuji vždy zohlednit průměr ventilu a výkon topení.
Ochrana a omezení nastavení termostatických hlavic
Správné omezení nastavení termostatických hlavic zajišťuje přesnou regulaci teploty a ochranu hydraulického systému topení v domácnostech i veřejných objektech. Použitím zarážek, bezpečnostních matic a kontrolních kroužků lze zabránit neautorizovaným zásahům do nastavení průtoku radiátoru a udržet stabilní teplotu v místnosti.
Použití zarážek pro omezení teploty
Zarážky se instalují na omezovací kroužek termostatického ventilu a umožňují fixovat minimální nebo maximální polohu hlavice. Například lze nastavit minimální teplotu na 16 °C (poloha 2) nebo maximální na 24 °C (poloha 4), čímž se zabrání přetápění či podchlazení místnosti. Tento postup je nezbytný při hydraulickém vyvážení topení, protože omezuje průtok vody v radiátoru a pomáhá rovnoměrně rozdělit teplo v celém systému. Zarážky se umisťují tak, aby pístek ventilu nemohl překročit stanovenou hranici průtoku, což zajišťuje stabilní výkon i při změnách venkovní teploty.
Bezpečnostní matice a kroužky proti manipulaci
Bezpečnostní matice fixuje termostatickou hlavici proti sejmutí, což je standardní opatření ve veřejných budovách, školách nebo hotelech. Tato matice umožňuje nastavení teploty, ale znemožňuje fyzické odstranění hlavice bez speciálního nástroje. Kroužky proti manipulaci se nasazují pod matici nebo na omezovací kroužek a slouží k vizuální detekci zásahu do nastavení ventilu. Jsou vyrobeny z materiálu, který při pokusu o změnu nebo sejmutí praskne, čímž signalizují neoprávněnou manipulaci. Tato opatření zvyšují bezpečnost provozu a zajišťují, že hydraulické vyvážení a nastavení průtoku zůstane neměnné, což je klíčové pro efektivní fungování servopohonů a dálkového ovládání radiátorů.
Moderní technologie a dálkové ovládání termostatických ventilů
Moderní termostatické ventily s dálkovým ovládáním představují efektivní způsob, jak regulovat teplotu v jednotlivých topných zónách přes internet. Servopohony instalované na ventilech umožňují přesné nastavení průtoku radiátoru a integraci do chytrých domácích systémů, které řídí centrální jednotky.
Typy servopohonů a kompatibilita
Bezdrátové servopohony jako STT-869 a G-X umožňují pohodlné dálkové ovládání radiátorů. Jsou kompatibilní s centrální jednotkou EU-WiFi, která koordinuje až 16 topných zón a zajišťuje hydraulické vyvážení topení. Přednastavení termostatického ventilu se tak může provádět jednoduše přes internet bez nutnosti manuálního zásahu.
Ovládání a registrace zařízení
Registrace servopohonů a teplotních čidel v centrální jednotce je základním krokem pro spolehlivé řízení topení. Centrální jednotka sleduje hodnoty z čidel a podle nich automaticky upravuje průtok ventilů, čímž optimalizuje komfort i úsporu energie.
- Registrace zařízení probíhá rychle přes bezdrátové rozhraní
- Teplotní čidla monitorují aktuální teplotu v místnosti
- Centrální jednotka spravuje nastavení průtoku a termoregulačních ventilů
Tip: Chyby při nastavování průtoku u ventilu topení často vznikají nedostatečnou kalibrací servopohonů, proto je vhodné vždy využít doporučené postupy výrobce.
Nastavení ventilů během nepřítomnosti a dovolené
Během delší nepřítomnosti doporučuji nastavit termostatický ventil na polohu * (hvězdička), která odpovídá teplotě přibližně 7 °C. Toto nastavení udržuje minimální teplotu v místnosti a chrání potrubí před zamrznutím, aniž by bylo nutné vypínat kotel nebo celý topný systém. Podle odborných zdrojů se tímto způsobem snižuje riziko poškození topného systému mrazem a zároveň se zachovává hydraulické vyvážení, což je klíčové pro rovnoměrné rozložení tepla po návratu.
Správné přednastavení ventilu během nepřítomnosti minimalizuje průtok otopné vody a tím i zbytečné náklady na energii, přičemž zajišťuje ochranu proti námraze. Častou chybou je úplné vypnutí topení, které může vést k zamrznutí vody v potrubí a následným škodám. Proto je vhodné volit právě režim * s teplotou 7 °C, což je standardní hodnota pro ochranu v zimních měsících.
Pokud si nejste jisti, jak správně nastavit průtok u termostatického ventilu, doporučuji zjistit typ ventilu a využít tabulky přednastavení podle velikosti místnosti a průměru připojení. Například u běžných rozměrů 3/8″ a 1/2″ se pro malé místnosti do 5 m² doporučuje poloha 2 (16 °C), ale pro ochranu během dovolené je vhodné přepnout právě na * (7 °C). U větších radiátorů lze využít hydraulické vyvážení, které omezuje průtok v přetopených místnostech a umožňuje lepší distribuci tepla.
Moderní systémy často disponují dálkovým ovládáním radiátorů nebo servopohony, které umožňují přesné nastavení průtoku i na dálku. Takové řešení je vhodné pro objekty s více topnými zónami a usnadňuje optimalizaci teplot během nepřítomnosti bez nutnosti fyzického zásahu. Pro efektivní provoz je nutná registrace a kalibrace termostatických hlavic a servopohonů v centrální řídicí jednotce.
Tip: Na co si dát pozor – nesprávné nastavení průtoku během nepřítomnosti, například úplné uzavření ventilu, může způsobit přetlak v systému a poškození těsnění. Proto je lepší zvolit nízkou, ale ne nulovou teplotu, ideálně polohu *.
Pro koho se to hodí: Nastavení na polohu * je vhodné pro rodinné domy a byty v chladnějších oblastech, kde hrozí zamrznutí potrubí. Naopak v dobře izolovaných objektech s nepřetržitým vytápěním a bez rizika mrazu lze zvolit vyšší nastavení nebo plné vypnutí topení během delší nepřítomnosti.
Chyby při nastavování průtoku a jejich důsledky
Nesprávné nastavení průtoku u termostatických ventilů vede k výrazným problémům ovlivňujícím tepelný komfort i provozní náklady. Správné přednastavení ventilu a hydraulické vyvážení topného systému patří mezi základní požadavky pro efektivní a úsporné vytápění.
Dopady na komfort a náklady
Příliš vysoký průtok způsobuje přetápění místností, což vede ke zvýšené spotřebě energie až o 15-25 % a zbytečným nákladům na vytápění. Naopak nízký průtok způsobí podchlazení, kdy teplota v místnosti klesne pod požadovanou hodnotu o 2-4 °C, což snižuje komfort a může vyvolat potřebu vyššího nastavení termostatické hlavice. Tyto extrémy také ovlivňují správnou funkci termoregulačního ventilu a servopohonu topení, které při nesprávném průtoku reagují pomaleji nebo se přetěžují. Navíc špatné nastavení komplikuje efektivní dálkové ovládání radiátoru, protože systém nemůže přesně regulovat teplotu podle zadaných parametrů.
Dopady na životnost topného systému
Nastavení průtoku mimo doporučené hodnoty zvyšuje mechanické opotřebení ventilu a zkracuje jeho životnost až o 30 %. Vyšší průtoky znamenají větší tlakové ztráty a vyšší zátěž kotle, což vede k častějším poruchám a nutnosti údržby. Dlouhodobá kalibrace mimo optimální rozsah může způsobit korozi a usazování nečistot v potrubí, což dále snižuje účinnost topení. Proto je přesné nastavení průtoku nezbytné pro zachování spolehlivosti a dlouhodobou životnost celého systému.
Tip:
- Nastavte průtok podle tabulek přednastavení, které zohledňují velikost místnosti a rozměr ventilu (např. poloha 2 pro místnosti do 5 m² s ventilem 3/8″ nebo 1/2″).
- Vyhněte se náhlým změnám průtoku bez předchozího hydraulického vyvážení, které by mohly způsobit nerovnoměrné vytápění.
- Použijte kalibraci termostatických hlavic za podmínek bez tepelných zisků (bez slunce, vaření, osob), aby nastavení odpovídalo skutečné teplotě v místnosti.
- Dodržujte doporučené teplotní rozsahy na hlavicích: například poloha 3 odpovídá 19-21 °C pro obývací pokoj, což je optimální pro většinu obytných prostor.
Častá chyba:
Nastavení průtoku pouze podle pocitu tepla bez měření teploty vede k přetápění některých místností a podchlazení jiných, což zvyšuje náklady a snižuje komfort.
Pro koho se to hodí vs pro koho NE:
Správné nastavení průtoku je nezbytné pro rodinné domy a byty s více místnostmi a samostatnými termostatickými hlavicemi. Naopak v malých jednopokojových bytech bez rozdělení topných zón může být přesné hydraulické vyvážení méně kritické.
Jak kalibrovat termostatické hlavice podle typu radiátoru
Kalibrace termostatických hlavic podle typu radiátoru a materiálu stěn výrazně ovlivňuje přesnost regulace teploty v místnosti. Správným nastavením průtoku radiátoru zajistíte efektivní využití tepla a minimalizujete energetické ztráty. Níže najdete postup, jak kalibraci přizpůsobit různým podmínkám.
Vliv typu radiátoru na kalibraci
Kovové radiátory reagují rychleji na změnu nastavení termoregulačního ventilu díky lepší tepelně vodivé vlastnosti. Naproti tomu litinové radiátory mají vyšší tepelnou setrvačnost, proto je potřeba kalibrace hlavic provádět s větším odstupem mezi úpravami nastavení. Správná kalibrace zohledňuje tyto rozdíly, aby servopohon topení mohl optimálně řídit průtok a zajistit rovnoměrné vytápění.
Úprava podle materiálu stěn
Materiál stěn ovlivňuje teplotní odezvu místnosti a tím i efektivitu nastavení termostatických hlavic. Například betonové nebo cihlové stěny akumulují teplo déle, což zpomaluje reakci na změnu teploty. Kalibrace hlavic proto musí brát v potaz tuto setrvačnost a upravit přednastavení termostatického ventilu tak, aby hydraulické vyvážení topení probíhalo s ohledem na zpomalený tepelný přenos.
- Identifikace typu radiátoru – zjistěte, zda máte kovový nebo litinový radiátor.
- Posouzení materiálu stěn – určete, zda jsou stěny z materiálů s vysokou nebo nízkou tepelnou akumulací.
- Nastavení hlavice – upravte přednastavení termostatického ventilu podle typu radiátoru a materiálu stěn.
- Kontrola teploty – sledujte teplotní odezvu místnosti a proveďte drobné úpravy nastavení.
- Pravidelná revize – kalibraci opakujte minimálně jednou za topnou sezónu nebo po změně systému dálkového ovládání radiátoru.
Tip: Na co si dát pozor – častou chybou je příliš rychlé nastavování hlavice u litinových radiátorů, což vede k nesprávnému průtoku a nerovnoměrnému vytápění místnosti. Tento postup se hodí pro domácnosti s centralizovaným topením, naopak u individuálních systémů s elektrickými přímotopy je kalibrace termostatických ventilů méně relevantní.
Správným postupem a pravidelnou kontrolou nastavení termostatických hlavic zajistíte efektivní regulaci teploty na radiátoru pomocí termostatické hlavice a optimalizujete výkon topného systému.
Časté dotazy
Jak nastavit průtok u termostatického ventilu?
Nastavení průtoku se provádí otočením nastavovacího prstence po odstranění ochranného krytu ventilu, čímž se omezuje zdvih pístku a průtok vody.
Jak správně nastavit termostatickou hlavici na radiátoru?
Termostatickou hlavici nastavte podle doporučených poloh: ložnice na 2 (16 °C), obývací pokoj na 3 (19-21 °C) a koupelna na 4 (24 °C).
Co je hydraulické vyvážení topného systému?
Hydraulické vyvážení zajišťuje rovnoměrné rozdělení průtoku vody do radiátorů, čímž zabraňuje přetápění a podchlazení místností.
Jak přednastavit ventil podle velikosti místnosti?
Přednastavení se volí podle plochy místnosti; například pro 0-5 m² je poloha ventilu 1-2, pro 25-35 m² poloha 6-7.
Jak omezit nastavení termostatické hlavice?
Pomocí zarážek na omezovacím kroužku lze nastavit minimální nebo maximální teplotu, například omezit nastavení pod 16 °C.
Jak funguje dálkové ovládání termostatických ventilů?
Bezdrátové servopohony připojené k centrálním jednotkám umožňují ovládání až 16 topných zón přes internet a webové rozhraní.
Jak nastavit ventil během nepřítomnosti, aby nedošlo k poškození?
Ventil nastavte na pozici * (7 °C) pro ochranu proti námraze a nevypínejte kotel ani radiátory, aby cirkulovalo minimální teplo.
Jaké chyby se nejčastěji dělají při nastavování průtoku?
Časté chyby jsou nastavení průtoku bez měření teploty, příliš vysoký nebo nízký průtok, a ignorování hydraulického vyvážení.
Jak kalibrovat termostatické hlavice podle typu radiátoru?
Kalibrace se liší podle materiálu radiátoru; litinové mají pomalejší odezvu než kovové, proto je třeba nastavení přizpůsobit.
Jak měřit hydraulickou nerovnováhu v topném systému?
Měří se teplota vstupu a výstupu z radiátoru a průtok vody; rozdíly signalizují nerovnováhu, kterou je třeba hydraulicky vyvážit.
Jak poznat správný typ ventilu na topení před nastavením průtoku?
Zkontrolujte označení na ventilu, například Heimeier nebo Korado, a podle něj si zjistěte kompatibilitu s hlavicí; správný typ zajistí efektivní regulaci průtoku.
Jak postupovat při přednastavení průtoku u termostatického ventilu Korado?
Na ventilu Korado nastavte průtok podle tabulky výrobce, kde každé číslo odpovídá průtoku v litrech za hodinu; například hodnota 3 znamená 30 l/h, což optimalizuje výkon radiátoru.
