Kompletní průvodce napojením a odpadními systémy v koupelně

Správné napojení odpadních trubek a volba vhodných materiálů, jako jsou HT trubky nebo KG potrubí, jsou klíčové pro bezproblémový odtok vody v koupelně. Dodržení správného spádu odpadního potrubí zajistí, že voda bude odtékat plynule a zabrání vzniku zápachu či ucpání. Pro úspěšnou instalaci je nutné znát základní pravidla a doporučení odborníků.

Materiály a typy potrubí pro odpadní systémy v koupelně

Materiály pro napojení odpadních trubek v koupelně volíme podle jejich odolnosti, kompatibility a typu instalace. Nejčastěji používané jsou HT-PP trubky, které zvládají teploty až do 90 °C a mají hrdlové spoje s elastomerovým těsněním, což zajišťuje pevné a těsné napojení. KG trubky jsou typické délkami od 0,5 do 3 metrů a spojují se zasunutím s pryžovým těsněním, vhodné pro standardní odpadní rozvody. PVC potrubí nabízí variabilitu a snadnou montáž, zatímco litina se využívá spíše u starších nebo speciálních instalací kvůli své pevnosti a hlučnosti. Správné napojení odpadních systémů v koupelně vyžaduje přesné dodržení spádu odpadního potrubí, instalaci zápachového uzávěru a lapače nečistot, což předejde problémům s návratem zápachu nebo ucpáváním.

Materiál	Vlastnosti	Typ spoje	Vhodnost pro koupelnu
HT-PP trubky	Odolné do 90 °C, pevné	Hrdlový spoj s elastomerem	Vhodné pro teplou i studenou vodu
KG trubky	Délka 0,5-3 m, flexibilní	Zasunutí s pryžovým těsněním	Standardní odpadní rozvody
PVC potrubí	Lehký, snadná montáž	Různé typy spojů	Univerzální použití
Litina	Velká pevnost, hlučnost	Kovové spoje	Pouze u starších instalací

Jaké materiály použít pro napojení odpadu v koupelně

Volba správného materiálu ovlivní životnost a funkčnost odpadního systému. HT-PP trubky se hodí tam, kde je potřeba vyšší tepelná odolnost, zatímco KG potrubí se používá pro běžné odpadní rozvody s důrazem na jednoduchost montáže. Při napojení na stávající odpadní potrubí je nutné zkontrolovat kompatibilitu spojů a těsnění, aby nedocházelo k únikům nebo zápachu.

Průměry, délky a sklon odpadních trubek v koupelně

Průměry, délky a sklon odpadních trubek v koupelně jsou klíčové pro správné fungování odpadního systému. Správné nastavení průměru potrubí i spádu zajišťuje plynulý odtok vody a minimalizuje riziko ucpání nebo zápachu.

Standardní průměry odpadních trubek

Průměr potrubí v koupelně se pohybuje od DN 40 po DN 110 podle typu zařízení. Umyvadla obvykle vyžadují DN 40, což je dostatečné pro odtok z malého spotřebiče. Hlavní odpadní potrubí, do kterého se napojují všechny větve, má standardně průměr DN 110, aby zvládlo větší objem odpadní vody a usazenin.

Délky a maximální délky potrubí

KG potrubí se běžně prodává v délkách 0,5 m, 1 m, 2 m a 3 m, což umožňuje flexibilní montáž v koupelně. Maximální délka nevětraného odpadního potrubí by neměla přesáhnout 1 až 6 m podle typu instalace a množství odtékající vody. Při větší délce je potřeba zajistit větrání, aby nedocházelo k zpětnému zápachu a správnému napojení odpadních trubek.

Doporučený spád a jeho význam

Minimální spád odpadního potrubí je 2 %, což znamená 2 cm spádu na každý metr délky. Ideální spád je však 5 %, tedy 5 cm na metr, což výrazně zlepšuje odtok a snižuje riziko usazování nečistot. Nedodržení správného sklonu vede k tvorbě lapače nečistot a může způsobit problémy se zápachovým uzávěrem. Správný spád odpadního potrubí pro koupelnu je proto základním pravidlem každé instalace.

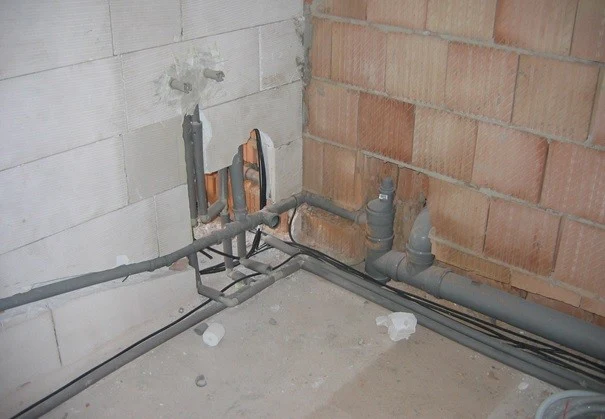

Spojování a napojení odpadního potrubí v koupelně

Napojení odpadních trubek v koupelně vyžaduje správný výběr spojů a materiálů, aby byl zajištěn těsný a bezpečný systém. HT-PP trubky se spojují hrdlově s elastomerovým těsněním, které umožňuje pružné a vodotěsné spojení bez potřeby lepidla. Tento typ spoje je vhodný pro odpadní systémy v koupelně a zajišťuje snadnou montáž i demontáž. Naproti tomu KG trubky se spojují zasunutím s pryžovým těsněním, které rovněž zajišťuje pevnost a těsnost spoje. Pro napojení různých materiálů, například HT-PP trubek na KG potrubí, PVC nebo litinu, je nutné použít certifikované přechodky, které odpovídají normám a zajistí kompatibilitu a spolehlivost celého systému.

Jak napojit odpadní systém v koupelně krok za krokem

1. Výběr materiálu – zvolte správný typ trubek (HT-PP nebo KG) podle požadavků koupelny a stávajících rozvodů.
2. Příprava trubek – očistěte konce trubek a zkontrolujte těsnění, aby nedošlo k netěsnostem.

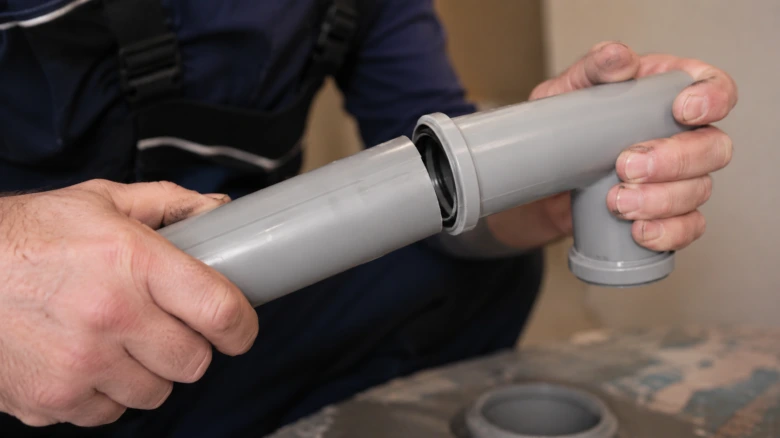

3. Spojení HT trubek – zasuňte trubku do hrdla s elastomerovým těsněním a zajistěte správné dosednutí.

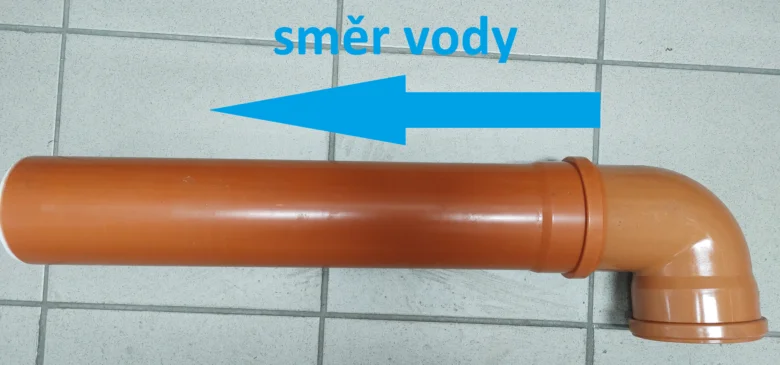

4. Spojení KG trubek – zasuňte trubky do sebe s pryžovým těsněním a vyrovnejte spoj.
5. Použití přechodek – při napojení různých materiálů instalujte certifikované přechodky pro zajištění těsnosti a kompatibility.
6. Kontrola spoje – ověřte správný spád odpadního potrubí a těsnost spojů, aby se předešlo zápachovým uzávěrům nebo únikům.

Na co si dát pozor: častou chybou je nedostatečné dosazení těsnění nebo použití necertifikovaných přechodek, které mohou způsobit úniky a zápach z odpadu. Správný výběr materiálů a dodržení montážního postupu výrazně sníží riziko problémů při napojení odpadu v koupelně.

Napojení potrubí a volba správného spojení se hodí pro novostavby i rekonstrukce koupelen, ale u starších staveb je třeba pečlivě řešit kompatibilitu s existujícími rozvody a případně využít specializované přechodky.

Limity počtu kolen a vedení potrubí v koupelně

Maximální počet kolen s úhlem větším než 67° v nevětraných odpadních systémech koupelen nesmí překročit tři kusy. V případě, že je na potrubí napojena WC mísa nebo výlevka, je povolen pouze jeden takový ohyb, protože zvýšený počet kolen výrazně zpomaluje odtok a zvyšuje riziko zpětného zápachu z kanalizace. Vedení potrubí by mělo být co nejpřímější, ideálně v instalačních předstěnách nebo drážkách ve zdivu, aby se minimalizovaly hydraulické ztráty a usnadnila údržba. Upevnění HT a KG trubek se provádí pevnými objímkami v rozestupech 1 až 1,5 metru, což omezuje vibrace, hluk a deformace potrubí během provozu.

Jaké chyby se nejčastěji dělají při napojení odpadu v koupelně

Častou chybou je překročení maximálního počtu kolen, což snižuje efektivní spád odpadního potrubí pod doporučených 2 % a způsobuje usazování nečistot s následným ucpáním. Nedostatečné upevnění potrubí vede k pohybům a prasklinám v spoji, které mohou způsobit netěsnosti a hlučný provoz. Doporučuje se plánovat co nejkratší a nejpřímější trasu odpadních trubek, správně napojit nové rozvody na stávající potrubí s použitím přechodek pro různé materiály a vždy instalovat zápachový uzávěr, který zabraňuje šíření nepříjemných pachů. Pro zachycení mechanických nečistot je vhodné zařadit lapač nečistot s průměrem odpovídajícím DN 110 nebo DN 125 podle dimenze potrubí.

Tip: Při rekonstrukci koupelny se vyplatí zkontrolovat, zda je spád odpadního potrubí minimálně 2 %, což odpovídá 2 cm na 1 metr délky. Nedostatečný spád je častou příčinou špatného odtoku a následných problémů s kanalizací.

Pro koho se to hodí: Tento přístup je vhodný pro novostavby i rekonstrukce koupelen s klasickými odpadními systémy HT a KG.

Pro koho NE: Nevhodné je pro velmi staré objekty s litinovými trubkami bez možnosti úpravy trasy a spádu, kde je nutné konzultovat odborníka.

Větrání a zápachové uzávěry v koupelnových odpadních systémech

V koupelnových odpadních systémech je větrání potrubí a správná funkce zápachových uzávěr nezbytná pro hygienu a prevenci pronikání zápachu. Optimální napojení odpadních trubek a dodržení správného spádu odpadního potrubí závisí na typu potrubí, jeho průměru, délce a počtu kolen.

Nevětrané odpadní potrubí a jeho limity

Nevětrané odpadní potrubí má maximální délku od 1 do 6 metrů, přičemž přesná hodnota závisí na počtu kolen s úhlem nad 67° a typu připojeného zařizovacího předmětu (například umyvadlo, vana nebo WC). U potrubí s více než třemi koleny (bez WC) nebo s jedním kolenem u potrubí napojeného na WC dochází k výraznému riziku podtlaku, který odsává vodu ze zápachového uzávěru. To způsobuje průnik zápachu z kanalizace do koupelny. Pro zajištění těsnosti se doporučuje udržovat spád potrubí mezi 2 až 5 % (2-5 cm na 1 m délky) a omezit délku nevětraných HT a KG trubek podle typu a průměru. Častou chybou je překročení maximální délky potrubí bez větrání, což vede k ucpávání a zápachu.

Větrané odpadní potrubí a přivzdušňovací ventily

Větrané potrubí umožňuje prodloužení maximální délky připojovacích rozvodů až na 10 metrů díky instalaci přivzdušňovacích ventilů, které zajišťují přívod vzduchu do odpadního systému. Přivzdušňovací ventil musí být dimenzován podle výpočtu průtoku vzduchu, snadno přístupný a instalovaný v blízkosti zápachového uzávěru. Tento ventil zabraňuje podtlaku v potrubí a odsávání vody ze zápachových uzávěr, čímž udržuje jejich funkční těsnost. Větrané systémy jsou vhodné zejména při komplikovaném vedení potrubí s větším počtem kolen a delší délkou, například v malých koupelnách s omezeným prostorem pro přímé vedení.

Montáž správného lapače nečistot (například s průměrem D110 nebo D125 a délkou 325 mm) a podlahové vpusti (s průměry D50/95 nebo D110) s vodní hladinou či suchou klapkou je rovněž klíčová pro bezproblémový odtok a prevenci zápachu. Všechny spoje HT trubek se provádějí hrdlově s elastomerovým těsnicím kroužkem, což zajišťuje rozebíratelnost a těsnost bez použití lepidla.

Tip: Pro koho se větrané potrubí hodí – zejména pro koupelny s délkou odpadního potrubí přesahující 6 metrů a více než jedním kolenem, kde je nutné zabránit podtlaku a zápachu. Nevhodné je pro jednoduché instalace s krátkými připojeními do 3 metrů a minimem kolen, kde postačuje nevětraný systém.

Na co si dát pozor: při rekonstrukcích koupelen často dochází k chybě v podobě nedodržení maximální délky nevětraného potrubí a zanedbání větrání, což vede k odsávání vody ze zápachových uzávěr a následnému zápachu v místnosti. Dodržujte proto limity délky, spádu a počet kolen podle typu potrubí a použijte přivzdušňovací ventil tam, kde je to nutné.

Komponenty, příslušenství a údržba odpadních systémů v koupelně

Komponenty odpadních systémů v koupelně zahrnují několik klíčových prvků, které je třeba správně instalovat a pravidelně udržovat pro bezproblémový odtok a prevenci zápachu. Zároveň je důležité dbát na správné napojení odpadních trubek a dodržení minimálního spádu odpadního potrubí, aby se zabránilo ucpávání.

Lapače nečistot a podlahové vpusti

Lapač nečistot je zařízení s typickou délkou 325 mm, které zachycuje pevné nečistoty před vstupem do hlavního odpadního potrubí. Podlahové vpusti mají standardní průměry D50/95 a D110 a jsou vybaveny plastovou mřížkou a zápachovým uzávěrem, který zabraňuje pronikání nepříjemných pachů zpět do koupelny. Správný výběr a napojení těchto komponentů, často z HT trubek nebo KG potrubí, je základem efektivního odvodnění.

Údržba a čištění odpadních komponentů

Pravidelné čištění potrubí a především lapačů nečistot a podlahových vpustí zabraňuje vzniku ucpání a zápachu. Doporučuje se kontrola a vyčištění alespoň jednou za půl roku, případně častěji při větším zatížení. Hluková izolace těchto prvků významně snižuje vibrace a hluk způsobený prouděním vody v potrubí. K údržbě patří také kontrola funkčnosti zpětných klapek a flexibilních kolen, které umožňují snadnější napojení a zabraňují zpětnému toku odpadních vod.

Praktické tipy pro instalaci odpadních rozvodů v koupelně zahrnují:

• zajistit správný spád odpadního potrubí minimálně 2 % (2 cm na 1 m délky)
• používat vhodné materiály jako HT trubky pro odolnost vůči chemikáliím
• instalovat zápachové uzávěry na všech vodních výstupech
• pravidelně kontrolovat a čistit lapače nečistot a podlahové vpusti

Na co si dát pozor: častou chybou je nedostatečný spád potrubí, který způsobuje zpětný tok a ucpávání. Tento systém se hodí pro běžné domácnosti, naopak v místech s velmi tvrdou vodou nebo průmyslovým zatížením je nutné častější údržbě věnovat větší pozornost.

Časté dotazy

Jaký je ideální spád odpadního potrubí v koupelně?

Ideální spád je 5 %, což znamená 5 cm spádu na 1 metr délky potrubí. Minimální spád je 2-3 %.

Jaké materiály potrubí se nejčastěji používají pro koupelnové odpady?

Nejčastěji se používají HT-PP trubky pro vnitřní odpad a KG trubky z PVC pro vnější kanalizaci.

Jak se spojují HT-PP trubky?

Spoje jsou hrdlové s elastomerovým těsnicím kroužkem, což zajišťuje těsnost a rozebíratelnost spojů.

Jaký je maximální počet kolen u nevětraného odpadního potrubí?

Maximální počet kolen s úhlem nad 67° je 3 u nevětraných potrubí a 1 u potrubí s WC mísou.

Jaká je maximální délka nevětraného připojovacího potrubí?

Maximální délka nevětraného potrubí se pohybuje od 1 do 6 metrů v závislosti na počtu kolen a typu zařízení.

Jak funguje přivzdušňovací ventil v odpadním systému?

Přivzdušňovací ventil umožňuje přívod vzduchu do potrubí a zabraňuje odsávání vody ze zápachových uzávěr.

Kdy je potřeba vyčistit lapače nečistot a podlahové vpusti?

Lapače a vpusti je vhodné čistit pravidelně, minimálně jednou ročně, aby se zabránilo ucpání a zápachu.

Jaké jsou běžné průměry podlahových vpustí?

Podlahové vpusti mají standardní průměry D50/95 a D110 s variantami suché klapky nebo vodní hladiny.

Jak se provádí montáž napojení různých materiálů potrubí?

Používají se certifikované přechodky, např. HT-PP na KG nebo litinu, a montážní mazivo pro těsnost spojů.

Jak zajistit hlukovou izolaci odpadních potrubí?

Používají se speciální objímky a izolační materiály ke snížení vibrací a hluku při průtoku vody.

Jaké jsou základní kroky pro napojení odpadního systému v koupelně krok za krokem?

Nejprve je třeba správně naplánovat vedení potrubí, poté připojit jednotlivé odpadní body, zajistit spád 2 cm na 1 metr a nakonec provést těsnění spojů.

Jaké jsou nejčastější chyby při instalaci odpadních trubek v koupelně?

Časté chyby jsou nedostatečný spád pod 2 %, příliš mnoho kolen nad povolený počet 3 a špatné těsnění spojů, které může způsobit úniky.

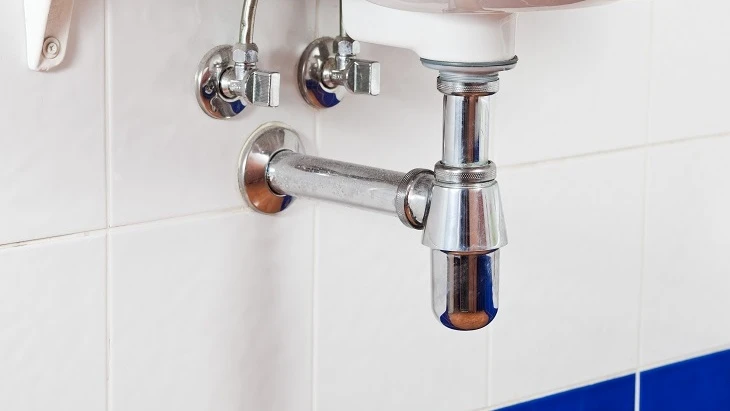

Jak napojit odpadní trubky od umyvadla a vany na hlavní odpadní potrubí?

Odpadní trubky se napojují pomocí T-kusů na hlavní potrubí, přičemž je nutné dodržet spád minimálně 2 % a správné utěsnění spojů.

Jaké jsou doporučené průměry odpadních trubek pro jednotlivé sanitární zařízení v koupelně?

Pro umyvadlo se doporučuje průměr 40 mm, pro vanu 50 mm a pro WC minimálně 100 mm.

Jak zajistit správné větrání odpadního systému v koupelně?

Větrání se zabezpečuje instalací větrací stoupačky nebo přivzdušňovacího ventilu, který zabraňuje podtlaku a zápachu, s průměrem potrubí minimálně 50 mm.

Jak napojit odpadní systém koupelny na stávající odpadní potrubí?

Při napojení na stávající potrubí je nutné použít přechodky odpovídající průměru, zajistit spád minimálně 2 % a těsnost spojů podle normy ČSN EN 12056.

Jaké schéma odpadního potrubí je nejvhodnější pro koupelnu?

Nejvhodnější je schéma s krátkými přívodními trubkami, minimálním počtem kolen (max 3) a dostatečným spádem 2 % směrem k hlavní stoupačce.

Jaké jsou normy pro minimální spád odpadního potrubí u WC a koupelny?

Norma ČSN EN 12056 doporučuje minimální spád 2 % (20 mm na 1 m) pro odpadní potrubí v koupelně i u WC.
