Konstrukční a kovové spoje jsou klíčové pro pevnost a stabilitu dřevěných konstrukcí. Správný výběr tesařských spojů či kovového kování na dřevo výrazně ovlivňuje životnost stavby i její bezpečnost. Porozumění různým typům spojů, včetně vrutů do dřeva a lepených spojů, je nezbytné pro úspěšnou montáž a dlouhodobý výkon konstrukce.
Rychlý přehled
- Vruty do dřeva mají délku 2-3× větší než tloušťka materiálu pro pevné spoje.
- Kolíky se vyrábějí v průměrech 6, 8 a 10 mm podle tloušťky dřeva.
- Ploché ocelové spojovací plechy mají různé rozměry a slouží k zpevnění spojů.
- Lepení dřeva vyžaduje minimální lisovací tlak 0,6 MPa pro pevné vrstvy.
- Zemní vruty z nerezové oceli slouží k ukotvení dřevěných konstrukcí do země.
Typy spojovacích materiálů a jejich vlastnosti
Pro pevné a odolné spoje dřevěných konstrukcí se nejčastěji používají vruty do dřeva, hřebíky a kolíky. Vruty mají délku obvykle 2 až 3× větší než tloušťka materiálu, což zajišťuje dostatečnou hloubku zasazení a pevnost spoje. Hřebíky se vyrábějí až do délky 200 mm a jsou vhodné pro rychlou montáž, zatímco kolíky mají standardní průměry 6, 8 a 10 mm, které se volí podle tloušťky dřeva pro optimální pevnost. Povrchová úprava, jako je pozinkování či nerezový materiál, výrazně zvyšuje odolnost spojů proti korozi, zejména při použití v exteriéru.
Jaké jsou základní typy spojovacích materiálů pro dřevo?

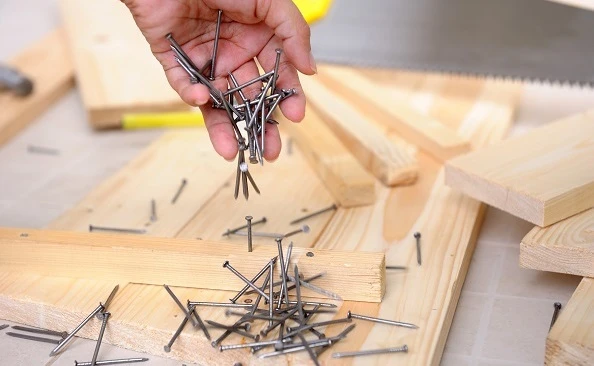

Mezi nejčastější spojovací prvky patří vruty, hřebíky a kolíky. Vruty do dřeva typicky dosahují délky 2-3× větší než je tloušťka spojujícího materiálu, což zaručuje pevné uchycení bez rizika vytržení. Hřebíky jsou dostupné i v délce až 200 mm a používají se hlavně pro měkčí spoje nebo rychlé montáže. Kolíky mají průměry 6, 8 a 10 mm, přičemž výběr závisí na tloušťce dřeva, aby spoj neztratil pevnost a zároveň nedošlo k jeho oslabení.
| Spojovací prvek | Rozměry (mm) | Vhodnost použití |
|---|---|---|
| Vrut do dřeva | Délka 2-3× tloušťka | Pevné konstrukční spoje |
| Hřebík | Délka až 200 | Rychlé spoje, měkčí dřevo |
| Kolík | Průměr 6, 8, 10 | Přesné spoje, větší pevnost |
Jak vybrat správný spojovací materiál pro konkrétní tloušťku dřeva?
Při výběru spojovacích prvků je klíčové zvolit délku a průměr přizpůsobené tloušťce dřeva. Vruty by měly mít délku minimálně 2-3× větší než tloušťka spojujících prvků, aby se zabránilo vytržení spoje. Kolíky se vybírají podle průměru 6, 8 nebo 10 mm, přičemž silnější dřevo vyžaduje robustnější prvek. Správný výběr minimalizuje riziko oslabení dřeva a zároveň zvyšuje odolnost spojů, což je rozhodující i při montáži kovových spojů a použití kovového kování na dřevo.
Tip: Při použití v exteriéru vždy preferujte nerezový nebo pozinkovaný materiál, protože povrchová úprava zvyšuje odolnost spojů proti vlhkosti a korozi. Pro interiérové montáže jsou vhodné standardní ocelové prvky bez speciální úpravy.
Druhy konstrukčních spojů a techniky spojování dřeva
Nepoddajné, poddajné a kovové spoje dřeva
Spoje dřevěných konstrukcí se dělí na nepoddajné lepené spoje, poddajné tesařské spoje a spoje s kovovými spojovacími prvky. Nepoddajné lepené spoje dosahují pevnosti až 90 % pevnosti základního dřeva díky adhezi bez mechanického oslabení průřezu. Pro lepení se používají montážní lepidla jako disperzní PVAc, močovinoformaldehydová (UF) a epoxidová, která odolávají vlhkosti i mechanickému namáhání. Minimální lisovací tlak při vrstveném lepení je 0,6 MPa, což zajišťuje trvalé spojení bez deformací.

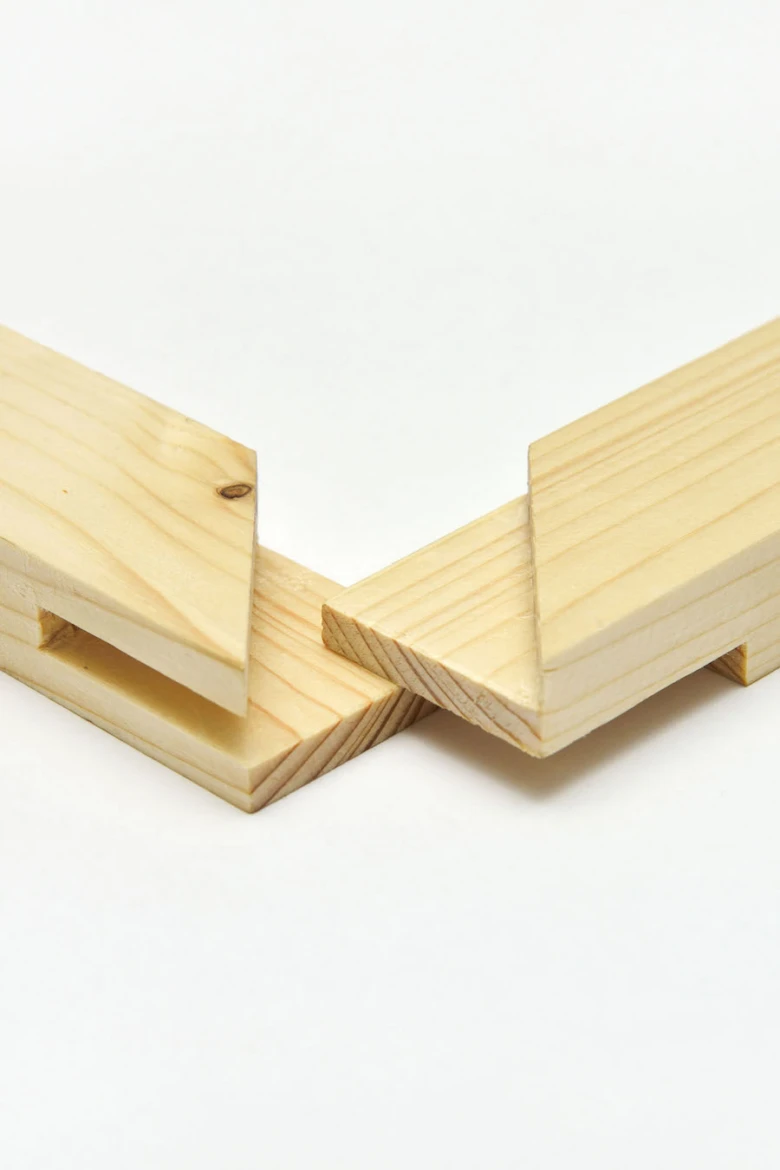

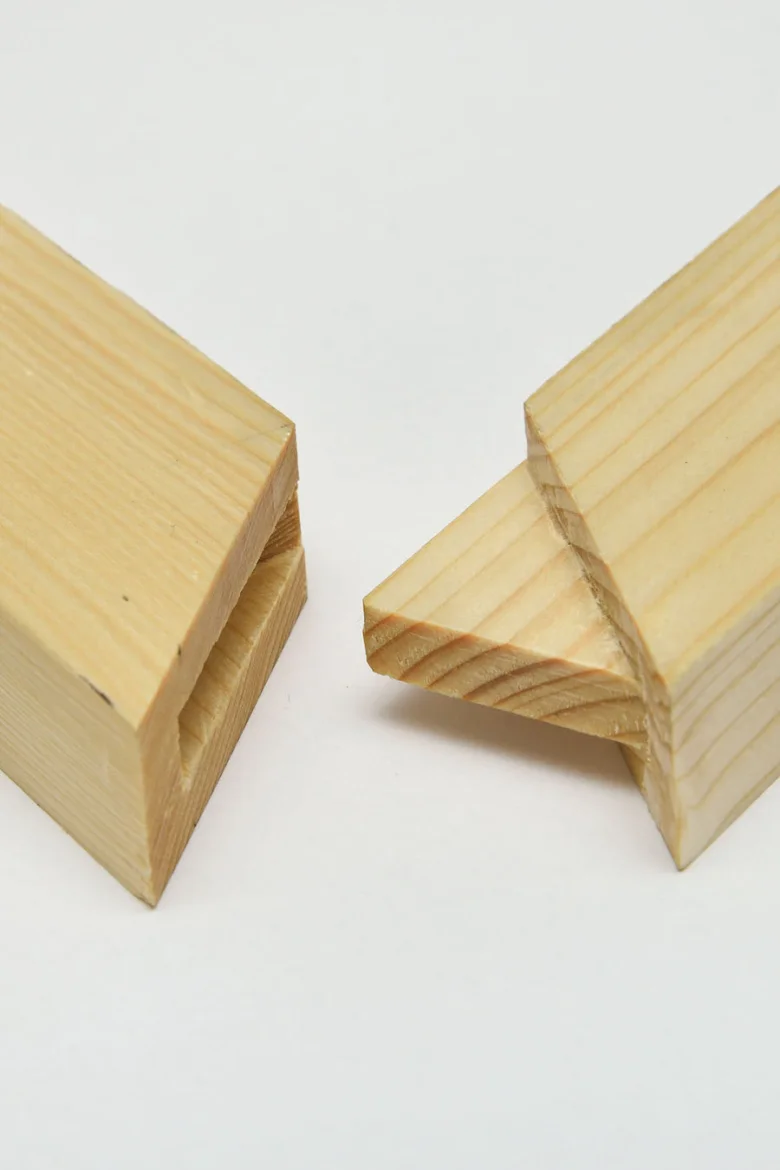

Tesařské spoje patří mezi poddajné spoje, protože mechanicky oslabují průřez dřeva v místech čepů, dlabů nebo přeplátování. Proto je nutné použít masivnější dřevěné prvky, aby konstrukce zachovala stabilitu. Typické tesařské spoje zahrnují čepové spoje, rybinové ozuby s úhlem 75-80°, pero a drážku nebo přeplátování. Při použití kolíků z tvrdého bukového dřeva se volí průměr kolíků podle tloušťky materiálu (6 mm do 16 mm, 8 mm do 20 mm, 10 mm pro silnější díly), přičemž otvory musí být o 1 mm hlubší než délka kolíku, aby spoj pevně dosedal.

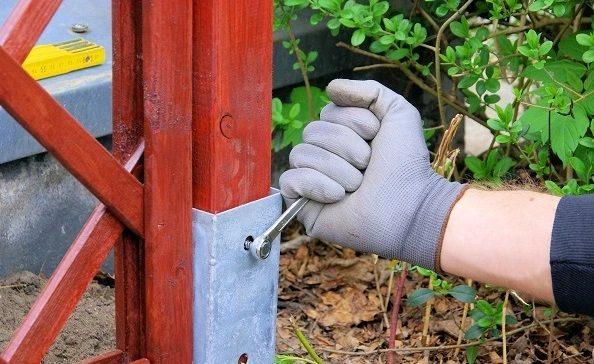

Montáž kovových spojů výrazně zvyšuje odolnost dřevěných konstrukcí proti zatížení a deformacím. Kovové kování na dřevo, jako jsou pozinkované úhelníky, T-spojky a ploché plechy s otvory pro vruty či hřebíky, se používají pro zpevnění a stabilizaci spojů v pravých úhlech i tvaru T. Pro venkovní konstrukce je nezbytné použít nerezové nebo silně pozinkované kování, které odolává korozi a vlhkosti. Vruty do dřeva mají hluboký závit a délku minimálně 2-3× větší než tloušťka spoje, což zajišťuje pevné uchycení bez předvrtání. Pro konstrukční spoje se doporučují tesařské vruty nebo šrouby s odpovídající povrchovou úpravou.
- Lepené spoje dosahují pevnosti až 90 % pevnosti dřeva bez oslabení průřezu
- Tesařské spoje oslabují průřez, proto vyžadují masivnější dřevo a přesné opracování
- Kovové kování zvyšuje mechanickou odolnost spojů a stabilitu konstrukce
- Kolíky a hřebíky jsou tradiční spojovací prvky v tesařství, přičemž rozteče a průměry se přizpůsobují tloušťce dřeva
Tip: Častou chybou je použití příliš krátkých vrutů, které nedrží spoj pevně, nebo nevhodné povrchové úpravy u venkovních konstrukcí, což vede ke korozi a oslabení spoje.
Pro koho se to hodí: Lepení je ideální pro nosné prvky a trvanlivé spoje bez mechanického oslabení, tesařské spoje jsou vhodné pro tradiční konstrukce s možností opravy a úprav, kovové spoje se doporučují všude tam, kde je potřeba zvýšit pevnost a odolnost proti deformacím. Pro lehké nebo esteticky náročné spoje bez velkého zatížení kovové kování není vždy nutné.
Kovové spojovací prvky a jejich aplikace
Kovové spojovací prvky tvoří klíčovou součást montáže konstrukčních spojů ve dřevěných konstrukcích. Pro pevné a trvanlivé spojení dřevěných trámů se nejčastěji používají ploché spojovací plechy, úhelníky, T spojovací desky, svorníky a zemní vruty. Ploché plechy jsou ocelové pásy s předvrtanými otvory pro vruty do dřeva nebo hřebíky, které umožňují rovnoměrné rozložení zatížení a minimalizují riziko poškození materiálu. Úhelníky slouží k pevné fixaci pravých úhlů a jsou nezbytné pro stabilitu rámových konstrukcí. Zemní vruty z nerezové oceli se používají k ukotvení konstrukce do země, přičemž nerezový materiál zajišťuje odolnost proti korozi a dlouhodobou životnost spoje v exteriéru.
Návod na konstrukční a kovové spoje ve dřevěných konstrukcích
- Ploché spojovací plechy – ocelové pásy s otvory pro vruty, vhodné pro spojení rovných ploch s rovnoměrným zatížením, tloušťka plechu se volí podle zatížení, běžně 1,5-3 mm
- Úhelník – pozinkované ocelové prvky pro pevné a přesné upevnění pravých úhlů, tloušťka 2-4 mm, používané v tesařských rámech a konstrukcích s vysokou nosností
- T spojovací deska – určená pro spojení více trámů v jednom bodě, rozměry a počet otvorů přizpůsobeny dimenzím trámů a zatížení
- Svorník – ocelové šrouby nebo tyče s maticí, zajišťují pevnost spoje v tahu i tlaku, průměr 8-16 mm, délka volena podle tloušťky materiálu
- Zemní vrut – nerezový spojovací prvek pro kotvení do země, délka 300-1000 mm, průměr závitu 60-100 mm, zajišťuje stabilitu a odolnost proti vlhkosti a korozi
| Spojovací prvek | Použití | Materiál |
|---|---|---|
| Ploché plechy | Rovné spoje | Ocel s pozinkovanou nebo nerezovou povrchovou úpravou |
| Úhelníky | Pravé úhly | Pozinkovaná ocel |
| T spojovací desky | Spojení více trámů | Pozinkovaná ocel |
| Svorníky | Spoje v tahu a tlaku | Ocel, často pozinkovaná |
| Zemní vruty | Ukotvení do země | Nerezová ocel |
Tip: Pro exteriérové spoje zvolte nerezové nebo silně pozinkované prvky, aby nedocházelo ke korozi. Při montáži respektujte doporučenou délku vrutů, která by měla být 2-3× větší než tloušťka spojujícího dřeva. Častou chybou je nedostatečné předvrtání otvorů, což vede k praskání dřevěných trámů a oslabení spoje.
Odborná rada: Kovové spoje jsou vhodné zejména pro konstrukce s vysokým zatížením a tam, kde je potřeba rychlá a přesná montáž. Naopak pro esteticky náročné interiéry nebo jemné truhlářské práce se spíše doporučují tradiční tesařské spoje bez kovových prvků.
Lepení dřeva a lepené spoje v konstrukcích
Lepení dřeva patří mezi nejpevnější metody spojování v dřevěných konstrukcích a vyžaduje přesné dodržení technologických parametrů. Pro dosažení optimální pevnosti musí lisovací tlak dosahovat minimálně 0,6 MPa, což zajišťuje dokonalé spojení lepených ploch bez vzduchových mezer. Používaná lepidla zahrnují polyvinylacetátová (PVAc) lepidla, která jsou vhodná pro vnitřní prostředí díky dobré přilnavosti a jednoduché aplikaci, polyuretanová (PUR) lepidla s vyšší odolností proti vlhkosti a epoxidová lepidla, která nabízejí nejvyšší mechanickou pevnost a odolnost vůči vlhkému i chemicky agresivnímu prostředí.
Lepení je finančně náročnější než tradiční tesařské spoje nebo spojování pomocí kovových prvků, jako jsou vruty do dřeva či kovové kování. Přesto poskytuje výrazně vyšší odolnost spojů, což je klíčové například u lepených nosníků, překladů nebo speciálních konstrukčních prvků, kde je požadována dlouhodobá pevnost bez rizika deformací. Lepené spoje jsou ideální tam, kde nelze použít kovové spoje z estetických důvodů nebo kde by kovové prvky mohly narušit statiku či protipožární ochranu dřeva.
- PVAc lepidlo – základní varianta pro vnitřní suché prostředí, s nízkou odolností vůči vlhkosti
- PUR lepidlo – vhodné pro konstrukce vystavené proměnlivé vlhkosti, s vysokou mechanickou pevností
- Epoxidové lepidlo – používá se tam, kde je vyžadována maximální odolnost proti vlhku a mechanickému namáhání, například u průmyslových konstrukcí
| Lepidlo | Odolnost proti vlhku | Mechanická pevnost | Cena |
|---|---|---|---|
| PVAc | Nízká | Střední | Nízká |
| PUR | Střední | Vysoká | Střední |
| Epoxidové | Vysoká | Velmi vysoká | Vysoká |
Jaké jsou typy trámových spojů v dřevěných konstrukcích
Lepení doplňuje klasické tesařské spoje a montáž kovových spojů, které často oslabují průřez dřevěných prvků. Pro správný výběr spoje je nutné zvážit požadovanou odolnost, druh zatížení a možnosti montáže. Lepení umožňuje vytvořit nepoddajné spoje s vysokou pevností, vhodné zejména pro nosné prvky, kde se vyžaduje minimalizace deformací. Kovové spoje se používají tam, kde je potřeba rychlá montáž nebo možnost demontáže, zatímco lepené spoje vyžadují precizní přípravu a lisování.
Tip: Častou chybou je nedostatečný lisovací tlak pod 0,6 MPa, který výrazně snižuje pevnost spoje a může vést k jeho selhání. Dalším rizikem je použití nevhodného typu lepidla, například PVAc v exteriéru, což způsobuje rychlé degradování spoje.
Lepené spoje se hodí pro konstrukce s vysokými nároky na pevnost a trvanlivost, například u lepených nosníků, schodišťových prvků nebo speciálních architektonických detailů. Naopak nejsou vhodné pro rychlé montáže v terénu nebo tam, kde není možné zajistit potřebný lisovací tlak a podmínky pro vytvrzení lepidla.
Lepení dřeva tak představuje moderní a efektivní technologii, která při správném použití výrazně zvyšuje odolnost a životnost dřevěných konstrukcí.
Specifika montáže a údržby kovových spojů
Správný montážní postup je klíčem k odolnosti spojů v dřevěných konstrukcích. Při spojování dvou dřevěných desek je nezbytné přesné srovnání dílů před aplikací kovového kování na dřevo, které často využívá vruty do dřeva pro pevné ukotvení. Pro dlouhodobou životnost doporučuji používat pozinkovaný nebo nerezový materiál, který odolává korozi. Pozinkované spoje však vyžadují pravidelnou kontrolu stavu zinkové vrstvy, aby se zabránilo postupnému narušení ochrany.
Časté chyby při montáži kovových spojů zahrnují:
- Nepřesné srovnání dílů vedoucí k deformacím konstrukce
- Použití nevhodného materiálu bez antikorozní ochrany pro venkovní použití
- Nedostatečné utažení vrutů nebo šroubů
- Vynechání pravidelné údržby a kontroly spojů
Jaké jsou výhody použití kovových spojů na dřevěné konstrukce
Kovové spoje zvyšují pevnost a stabilitu tesařských spojů a umožňují přesné dimenzování spojů pro různé zatížení. Montáž kovových spojů podle správného návodu na konstrukční a kovové spoje ve dřevěných konstrukcích zajišťuje dlouhodobou odolnost spojů bez rizika deformací nebo selhání.
Tip: Pro exteriérové konstrukce vybírejte nerezový materiál, který nevyžaduje častou údržbu a poskytuje maximální protipožární ochranu dřeva.
Dimenzování a bezpečnostní požadavky spojů
Dimenzování a bezpečnostní požadavky spojů jsou zásadní pro zajištění stability a trvanlivosti dřevěných konstrukcí. Správný výběr a montáž kovových spojů podle platných norem výrazně ovlivňuje odolnost spojů vůči zatížení i požáru.
Normové požadavky na zatížení spojů
Podle platné normy ČSN EN 1995-1-1 musí každý konstrukční spoj splňovat specifické zatížení spoje, které zahrnuje síly působící ve směru tahu, tlaku a smyku. U nosných spojů se běžně používá minimálně 2 svorníky nebo 4 kolíky, aby byla zajištěna dostatečná pevnost a odolnost proti mechanickému namáhání. Dodržení těchto parametrů je klíčové pro bezpečnost celé konstrukce.
| Typ spoje | Minimální počet svorníků | Minimální počet kolíků | Maximální doporučené zatížení (kN) |
|---|---|---|---|
| Rohový tesařský | 2 | 4 | 15 |
| Trámový spoj | 3 | 6 | 25 |
| Lepený spoj | 0 (pouze lepidlo) | 20 |
Protipožární požadavky na spoje
Protipožární odolnost spojů je nezbytná zejména u konstrukcí s vyšším požárním rizikem, například v bytových domech nebo průmyslových stavbách. Spoje musí být navrženy tak, aby odolaly požáru po stanovenou dobu, zpravidla 30 až 90 minut podle požárních tříd. Kovové kování na dřevo a vruty do dřeva musejí být z materiálů s certifikovanou protipožární ochranou, případně opatřeny vhodnou povrchovou úpravou. Nesprávné dimenzování nebo špatná montáž mohou oslabit odolnost spojů a ohrozit stabilitu konstrukce v kritické situaci.
Tip: Častá chyba je podcenění počtu svorníků nebo kolíků v nosných spoje, což vede ke snížení pevnosti a zvýšenému riziku selhání. Pro koho se to hodí: pro všechny stavby vyžadující dlouhodobou stabilitu a bezpečnost; pro koho NE: drobné a nenosné konstrukce, kde postačí jednoduché dřevěné spoje bez kovového kování.
Správné dimenzování a montáž kovových spojů podle normy zvyšuje bezpečnost a životnost dřevěných konstrukcí, a proto doporučuji vždy ověřit parametry spojů u odborníka nebo projektanta.
Časté dotazy
Jaké jsou nejběžnější spojovací prvky pro dřevěné konstrukce?
Nejběžnější spojovací prvky jsou vruty s délkou 2-3× větší než tloušťka dřeva, hřebíky o průměru 2,7-8 mm a délce 40-200 mm, a kolíky v průměrech 6, 8 a 10 mm podle tloušťky materiálu.
Jak správně vybrat kovové spoje pro dřevěné trámy?
Výběr závisí na typu spoje a zatížení; pro pravé úhly se používají úhelníky, pro spojení na délku ploché plechy, a pro ukotvení zemní vruty z nerezové oceli.
Jaký lisovací tlak je potřeba pro lepení dřeva?
Minimální lisovací tlak pro pevné lepení dřeva je 0,6 MPa, což zajišťuje dostatečnou pevnost spoje.
Jaká je doporučená povrchová úprava spojovacího materiálu pro venkovní použití?
Pro venkovní použití se doporučují nerezové nebo silně pozinkované materiály, které odolávají vlhkosti, dešti a korozi.
Kolik kolíků je potřeba v nosných dřevěných spojích?
V nosných spojích je nutné použít minimálně 4 kolíky, přičemž otvory musí být o 1 mm hlubší než délka kolíku pro těsné dosednutí.
Jaké jsou nejčastější chyby při montáži kovových spojů na dřevo?
Mezi chyby patří nedostatečné předvrtání otvorů, použití nevhodného materiálu pro exteriér, nesprávné upevnění spojovacích prvků a nedostatečná ochrana proti korozi.
Jak se ukotvují dřevěné konstrukce do země?
K ukotvení se používají zemní vruty z nerezové oceli nebo chemické kotvy na bázi vinylesteru, které zajišťují pevné a odolné spojení se zemí.
Jaké jsou požadavky na protipožární odolnost spojů?
Spoje musí splňovat normy protipožární odolnosti, používat nehořlavé materiály a speciální povrchové úpravy, zejména u konstrukcí s vyšším požárním rizikem.
Kdy se používají tesařské spoje místo kovových?
Tesařské spoje se používají tam, kde je potřeba poddajnost spoje, ale vyžadují masivnější materiály kvůli oslabení průřezu dřeva.
Jaký je rozdíl mezi truhlářskými a tesařskými spoji?
Truhlářské spoje jsou často drobnější a estetické pro nábytek, zatímco tesařské spoje jsou robustnější a určeny pro nosné konstrukce.
Jaké jsou hlavní výhody použití kovových spojů v dřevěných konstrukcích?
Kovové spoje zvyšují pevnost konstrukce až o 30 % a umožňují rychlejší montáž díky standardizovaným dílům.
Jaké druhy trámových spojů se používají pro podélné spojení dřevěných prvků?
Nejčastěji se používají pero-drážka a čepové spoje, přičemž pero-drážka umožňuje přesné zarovnání a čepový spoj pevnostní stabilitu.
Jak správně aplikovat povrchovou ochranu kovových spojů pro zvýšení jejich životnosti?
Doporučuje se nanést galvanický zinek o tloušťce minimálně 20 mikrometrů a následně antikorozní nátěr s UV ochranou.
Jaký je postup montáže rohových tesařských spojů na dřevěné trámy?
Nejprve se vyříznou přesné zářezy podle plánu, poté se spoje zasunou a zafixují kolíky o průměru 12 mm, následně se spoje zajistí kovovými svorkami.
Jaké jsou nejčastější chyby při lepení dřevěných spojů a jak jim předejít?
Mezi chyby patří nedostatečné očištění povrchu a nevhodný tlak přes 0,8 MPa; doporučuje se tlak mezi 0,5-0,7 MPa a důkladné odmaštění lepených ploch.
