Správný výběr jističů a pojistek je klíčový pro bezpečnost a spolehlivost domácí elektroinstalace. Jmenovitý proud jističe a charakteristiky jističů musí odpovídat konkrétním potřebám vašeho domu, aby zabránily přetížení i zkratu. Pojistky tavné pak doplňují ochranu a zajišťují plynulý provoz elektrických obvodů.
📝 Hlavní myšlenky
- Jističe v domácnostech mají běžné jmenovité proudy od 2 do 40 A, například 16 A je standard pro zásuvkové obvody s kabelem 2,5 mm².
- Tavné pojistky se vyrábějí v hodnotách 6 A, 10 A, 16 A, 25 A a 35 A, přičemž 16 A pojistka zvládne zátěž až 3 680 W.
- Jističe mají dvě spouště: tepelnou a elektromagnetickou, které chrání před přetížením a zkratem.
- Charakteristiky jističů B, C a D určují rychlost vypnutí při různých násobcích jmenovitého proudu, například B 3-5,5násobek.
- Revize elektroinstalace by měla proběhnout minimálně jednou za 5 let kvalifikovaným elektrikářem, aby se předešlo rizikům.

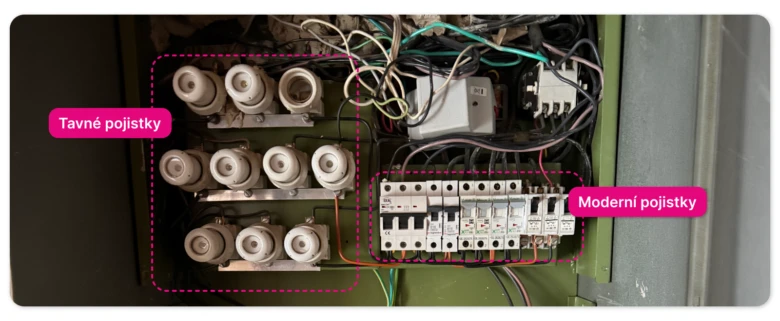

Základní rozdíl mezi jističem a pojistkou v domácí elektroinstalaci
Jaký je rozdíl mezi jističem a pojistkou v domácí elektroinstalaci
Jističe v domácí elektroinstalaci poskytují resetovatelnou ochranu proti přetížení i zkratu, přičemž jejich tepelná spoušť reaguje na přetížení během několika sekund až minut a elektromagnetická spoušť vypíná obvod okamžitě při zkratu. Typické jmenovité proudy jističů pro domácí použití jsou 10 A, 16 A, 20 A a 25 A, přičemž pro zásuvkové obvody s kabelem 2,5 mm² se používá 16 A jistič a pro světelné okruhy s kabelem 1,5 mm² 10 A jistič. Jističe mají charakteristiky B, C a D, které určují rychlost a citlivost vypnutí podle typu zátěže – například charakteristika B vypíná při 3-5,5násobku jmenovitého proudu, což je vhodné pro běžné domácí spotřebiče.
Tavné pojistky jsou jednorázové ochranné prvky, které obsahují tenký kovový drát s definovanou hodnotou tavení. Při překročení jmenovitého proudu (například 6 A, 10 A, 16 A, 25 A nebo 35 A) se drát přepálí a přeruší obvod. Po přepálení je nutné pojistku vyměnit za stejný nebo nižší jmenovitý proud, aby se zabránilo riziku přehřátí a požáru. Pojistky nemají schopnost okamžitého vypnutí při zkratu jako jističe a jejich reakční doba je delší, což omezuje ochranu instalace proti rychlým poruchám.
- Jističe umožňují opakované nahazování bez nutnosti výměny, což zvyšuje komfort a rychlost obnovení napájení po výpadku.
- Tavné pojistky jsou levnější, s cenou kolem 10-30 Kč za kus, ale vyžadují fyzickou výměnu po každém přepálení.
- Jističe se přizpůsobují různým typům zátěže díky volbě charakteristiky B, C nebo D, což minimalizuje nežádoucí vypínání u spotřebičů s vyšším rozběhovým proudem.
| Parametr | Jističe | Tavné pojistky |
|---|---|---|
| Funkce | Resetovatelná ochrana | Jednorázová ochrana |
| Ochrana před přetížením | Ano | Ano |
| Ochrana před zkratem | Okamžitá elektromagnetická spoušť | Omezená, pomalejší reakce |
| Nahazování | Jednoduché, bez výměny | Nutná výměna po přepálení |
| Typické jmenovité proudy | 10 A, 16 A, 20 A, 25 A | 6 A, 10 A, 16 A, 25 A, 35 A |
| Cena | Vyšší pořizovací náklady | Nízká cena za kus |
Tip: Při revizi elektroinstalace věnujte pozornost správnému výběru jmenovitého proudu jističe podle průřezu kabelu a typu zátěže, aby se předešlo častému a zbytečnému vypínání nebo naopak nedostatečné ochraně vedení.
Funkce a charakteristiky jističů a pojistek
Jističe v domácí elektroinstalaci pracují na principu tepelných a elektromagnetických spouští, které chrání elektrický obvod před nadproudem. Tepelná spoušť reaguje na dlouhodobý přetížený proud a přeruší obvod zahřátím bimetalového pásku. Elektromagnetická spoušť zasahuje při náhlých zkratech, kdy proud výrazně překročí jmenovitý proud jističe. Tento dvojí mechanismus umožňuje rychlou a spolehlivou ochranu.
Charakteristiky jističů B, C a D definují citlivost a rychlost vypnutí podle násobku jmenovitého proudu:
- Charakteristika B vypíná při 3 až 5,5násobku jmenovitého proudu, hodí se pro běžné domácí spotřebiče s nízkými spouštěcími proudy.
- Charakteristika C vypíná při 5,5 až 10násobku proudu, často se používá u zařízení s vyšším rozběhovým proudem, například u motorů.
- Charakteristika D vypíná při 10 až 20násobku proudu, vhodná je pro průmyslové přístroje a silné elektromotory.
Na rozdíl od jističů pojistky tavné obsahují tavný drát, který se při nadproudu přepálí a přeruší obvod. Tavné pojistky nejsou znovu zapojitelné a vyžadují výměnu po každém přerušení.
Jak fungují jističe a pojistky v domácnosti
Revize elektroinstalace pravidelně kontroluje stav jističů a pojistek, protože vadné jističe mohou způsobit nebezpečné situace nebo časté vypínání. Nahazování jističů probíhá manuálně přepnutím páčky, zatímco pojistky je nutné vyměnit, pokud nejdou nahodit v panelovém domě krok za krokem správným postupem.
Jak vybrat správný jistič a pojistku pro domácnost
Výběr jističe nebo pojistky v domácí elektroinstalaci závisí především na jmenovitém proudu a typu kabeláže. Pro kabeláž o průřezu 2,5 mm² se doporučuje jistič s jmenovitým proudem 16 A a charakteristikou B, což odpovídá běžným zásuvkovým obvodům s maximální zátěží přibližně 3 680 W. Naopak pro světelné obvody s kabeláží 1,5 mm² je vhodný jistič 10 A, který zajistí dostatečnou ochranu bez zbytečného vypínání.
Tavné pojistky, často používané jako záložní ochrana, mají hodnoty od 6 do 35 A podle typu zátěže a potřebné ochrany. Například tavná pojistka 16 A zvládne stejnou zátěž jako jistič 16 A, ale její nahazování je méně pohodlné, protože pojistku je třeba vyměnit. Proto se v moderních domácnostech více doporučují jističe, které umožňují rychlé a bezpečné nahazování bez nutnosti výměny součástky.
Co je lepší jistič nebo pojistka pro bytové rozvody?
Jističe domácí elektroinstalace poskytují lepší ochranu díky své selektivitě a schopnosti rychlého vypínání při přetížení nebo zkratu. Pojistky tavné jsou spíše zálohou, vhodnou pro jednoduché okruhy nebo jako ochrana hlavních přívodů, ale vyžadují pravidelnou kontrolu a případnou výměnu, což může zvyšovat náklady na revize elektroinstalace.
| Kabeláž (mm²) | Jmenovitý proud jističe (A) | Použití |
|---|---|---|
| 1,5 | 10 | Světelné okruhy |
| 2,5 | 16 | Zásuvkové okruhy |
| – | 6-35 (pojistky tavné) | Záložní ochrana, hlavní přívod |
Tip: Na co si dát pozor – nesprávný výběr jmenovitého proudu jističe, například použití 16 A na kabel 1,5 mm², může vést k přehřívání vodičů a ohrožení bezpečnosti elektroinstalace. Proto vždy volte jistič podle skutečného průřezu kabeláže a typu zátěže.
Jak správně nahazovat a zapojovat jističe a pojistky v domácnosti
Nahazování jističů je základním úkonem při obnově elektřiny v domácí elektroinstalaci po výpadku nebo při kontrole jističů a pojistek tavných. Správný postup zajišťuje bezpečnost a zabraňuje poškození zařízení. Při nahazování vždy začínejte vypnutím hlavního jističe, čímž odpojíte celý elektrický přívod. Následně postupně zapínejte podružné jističe, aby se rozložila zátěž a předešlo se přetížení vedení.
Bezpečnostní opatření zahrnují odpojení všech spotřebičů od elektrické sítě před zapnutím jističů. To snižuje riziko náhlého proudu, který může poškodit přístroje nebo způsobit zkrat. V domácí elektroinstalaci byste měli také znát charakteristiky jističů, zejména jmenovitý proud jističe, který musí odpovídat hodnotám v rozváděči.
Jak nahodit pojistky v panelovém domě krok za krokem
- Vypnutí hlavního jističe – zajistěte, že je celý rozvod odpojen
- Odpojení spotřebičů – zabráníte nárazovým proudům
- Postupné nahazování podružných jističů – zapněte jeden po druhém
- Zapnutí hlavního jističe – obnoví dodávku elektřiny do celého bytu
- Kontrola funkčnosti – ověřte, že vše funguje správně bez výpadků
Pro správné zapojení jističe v domácí elektroinstalaci se doporučuje využít schéma a revizi elektroinstalace elektrikářem, který zajistí dodržení norem a bezpečnostní standardy. Častou chybou je neznalost charakteristik jističů, což může vést k jejich vadnému chování a nutnosti výměny. Pravidelná kontrola a revize elektroinstalace je proto klíčová.
Typy jističů a jejich kompatibilita s rozvaděči a kabeláží
Typy jističů podle počtu pólů a jejich použití
Jističe v domácí elektroinstalaci se vyrábějí jako jednopólové, dvoupólové, třípólové a čtyřpólové, přičemž každý typ má specifické využití podle počtu chráněných vodičů. Jednopólový jistič chrání pouze fázi a je standardem pro většinu světelných okruhů a zásuvek v domácnosti. Dvoupólový jistič zajišťuje ochranu fáze i nuláku, což je nezbytné například u elektrických spotřebičů s vyšší bezpečnostní náročností nebo u zásuvek v koupelnách. Třípólové jističe se používají pro třífázové přívody, typicky u větších domácích zařízení jako jsou elektrické kotle nebo dílenské stroje. Čtyřpólové jističe kromě tří fází chrání i nulový vodič, což je běžné u průmyslových rozvodů a větších rodinných domů s třífázovým přívodem.
Kompatibilita jističů s rozvaděči na lištu DIN a kabeláží
Všechny typy jističů pro domácí použití jsou konstruovány pro montáž do standardních rozvaděčů na lištu DIN o šířce 35 mm. Tento modulární systém umožňuje snadnou instalaci, výměnu a rozšíření jištění. Jmenovitý proud jističů se volí podle průřezu kabeláže a typu okruhu: pro kabel 1,5 mm² se používají jističe 10 A (například světelné okruhy), pro kabel 2,5 mm² jsou vhodné jističe 16 A (zásuvkové okruhy). V případě hlavního jističe rodinného domu se běžně volí hodnoty mezi 25 A a 40 A v závislosti na celkové plánované zátěži a typu odběru.
Charakteristiky jističů a jejich vliv na ochranu
Jističe mají dvě základní spouště: tepelnou, která reaguje na přetížení ohřevem bimetalového pásku, a elektromagnetickou, která vypíná okamžitě při zkratu. Pro domácí elektroinstalaci jsou nejčastěji používané charakteristiky:
- B – vypíná při 3 až 5,5násobku jmenovitého proudu, vhodné pro běžné zásuvky a osvětlení
- C – vypíná při 5,5 až 10násobku jmenovitého proudu, určené pro spotřebiče s vyšším rozběhovým proudem (např. pračky, lednice)
- D – vypíná při 10 až 20násobku jmenovitého proudu, používá se pro motory a zařízení s velmi vysokými startovacími proudy
Vypínací schopnost jističů v domácnostech je standardně 6 kA, což stačí pro běžné podmínky, zatímco průmyslové aplikace vyžadují jističe s vypínací schopností 10 kA a více.
Praktické rady k instalaci a údržbě
Při instalaci jističů je nutné dodržovat normy a doporučení výrobce, přičemž zásahy do elektroinstalace smí provádět pouze kvalifikovaní elektrotechnici s platnou vyhláškou (např. vyhláška 508/2009 Sb.). Při nahazování jističů se doporučuje nejprve vypnout hlavní jistič a postupně zapínat jednotlivé podružné jističe, přičemž je vhodné odpojit citlivé spotřebiče, aby se předešlo přetížení. Páčka nahoře na jističe znamená zapnutý stav, dole vypnutý.
Častá chyba: Nahrazování pojistek nebo jističů za vyšší hodnotu bez ohledu na dimenzi kabeláže vede k přehřátí a riziku požáru. Vždy volte hodnoty odpovídající průřezu vodičů a charakteristice zátěže.
Pro koho se to hodí vs pro koho ne: Jističe s charakteristikou B jsou vhodné pro většinu domácích obvodů s běžnou zátěží, zatímco charakteristika C je vhodná pro domácnosti s větším počtem spotřebičů s rozběhovými proudy. Charakteristika D se používá jen u specifických zařízení a není vhodná pro standardní bytové rozvody kvůli riziku zbytečných výpadků.
„Praktické tipy, jak se vyhnout problémům s jističem a pojistkou doma, zahrnují pravidelnou revizi elektroinstalace a správný výběr charakteristik jističů,“ radí odborník na domácí elektroinstalace.
Selektivita jističů a pojistek v domácích rozvadečích
Selektivita je klíčovým prvkem bezpečnosti v domácí elektroinstalaci. Umožňuje, aby při poruše elektrického obvodu vypnul pouze postižený jistič nebo pojistka, čímž se zabrání výpadku celé domácnosti. Správné nastavení selektivity proto šetří čas a minimalizuje nepříjemnosti při nahazování jističů.
Co je selektivita a proč je důležitá
Selektivita znamená koordinaci jištění mezi hlavním jističem a podružnými jističy či pojistkami tavnými v domácí elektroinstalaci. Díky ní se při poruše vypíná výhradně postižený okruh, což výrazně zvyšuje bezpečnost elektroinstalace a snižuje riziko rozsáhlých výpadků. Bez správné selektivity by se vypínal celý přívod, což komplikuje rychlé obnovení provozu.
Jak nastavit selektivitu v domácích podmínkách
Nastavení selektivity vyžaduje správný výběr charakteristik jističů a jejich jmenovitého proudu podle zatížení jednotlivých okruhů. Postupujte takto:
- Zvolte hlavní jistič s vyšším jmenovitým proudem než podružné jističe.
- Použijte jističe s odlišnou charakteristikou vypínání, například B, C nebo D, aby odpovídaly typu zatížení.
- Ujistěte se, že podružné jističe vypnou dříve než hlavní, aby nedošlo k nahazování hlavního jističe.
- Pravidelně kontrolujte funkčnost a stav jističů při revizi elektroinstalace.
Pokud se jistič stále vypíná bez zjevné příčiny, může jít o vadný jistič, přetížení okruhu nebo poruchu v elektroinstalaci, což vyžaduje odborné posouzení.
Nejčastější problémy a chyby při používání jističů a pojistek
Příčiny opakovaného vypínání jističe
Opakované vypínání jističe nejčastěji způsobuje přetížení obvodu, kdy proud překročí jmenovitý proud jističe (například 16 A pro zásuvkové obvody s kabelem 2,5 mm²). Další příčinou může být zkrat v elektroinstalaci, který aktivuje elektromagnetickou spoušť jističe. Častou chybou je nesprávný výběr charakteristiky jističe – například použití typu B (vypíná při 3-5,5násobku jmenovitého proudu) u spotřebičů s vysokým rozběhovým proudem, kde je vhodnější typ C nebo D. Opakované přepalování tavných pojistek signalizuje trvalé přetížení nebo poruchu, která vyžaduje odbornou kontrolu. Vadné jističe mohou vypínat i bez zjevné příčiny, což vyžaduje jejich výměnu. Pravidelná revize elektroinstalace minimálně jednou za 5 let pomáhá odhalit skryté závady, které by mohly vést k požáru nebo úrazu elektrickým proudem.
Jak zjistit a řešit vadný jistič nebo pojistku
Vadný jistič nebo tavná pojistka se pozná podle častého vypínání bez přetížení, mechanického poškození nebo neschopnosti nahodit jistič. Při problémech s nahazováním je nutné zkontrolovat správné zapojení podle schématu a stav kontaktů v rozvaděči. Pojistky se po přepálení musí vyměnit za stejný nebo nižší jmenovitý proud, nikdy vyšší, aby nedošlo k přehřátí kabeláže. Při výměně pojistky nebo jističe je vždy nutné vypnout hlavní přívod elektřiny a ověřit nepřítomnost napětí. Nahazování jističů by mělo probíhat postupně od hlavního jističe k podružným, přičemž je vhodné odpojit spotřebiče, aby se eliminovalo riziko přetížení. Násilné nahazování jističů může signalizovat vážnou závadu v elektroinstalaci, kterou je třeba neprodleně řešit odborníkem.
- Kontrolujte hodnoty jmenovitého proudu jističů a tavných pojistek podle typu obvodu a průřezu kabelu
- Nepoužívejte pojistky s hodnotou vyšší než doporučenou, abyste předešli riziku požáru
- Vyhněte se opakovanému nahazování jističů bez odstranění příčiny přetížení nebo zkratu
Tip: Opakované přepalování pojistek nebo časté vypínání jističe jsou signálem, že elektroinstalace může být přetížená nebo poškozená. V takovém případě doporučuji neprodleně provést revizi elektroinstalace u kvalifikovaného elektrikáře.
Pro koho se to hodí: Tento přístup je vhodný pro vlastníky rodinných domů a bytů, kteří chtějí zajistit bezpečnost a spolehlivost elektroinstalace.
Pro koho NE: Není vhodné zasahovat do zapojení jističů a pojistek bez elektrotechnické kvalifikace, protože nesprávná manipulace může vést k úrazu elektrickým proudem nebo požáru.
Revize a údržba jističů a pojistek v domácnosti
Revize a údržba jističů a pojistek v domácnosti jsou klíčové pro bezpečnost vaší elektroinstalace. Pravidelné kontroly zajistí správnou funkci jističů a minimalizují riziko poruch či nehod.
Doporučené intervaly revize
Revize elektroinstalace by měla probíhat minimálně jednou za 5 let u kvalifikovaného elektrikáře. Tento odborník zkontroluje nejen celkový stav rozvodů, ale také správnou funkci jističů domácí elektroinstalace a pojistek tavných. Nedodržení této lhůty zvyšuje riziko selhání jištění, což může vést k nebezpečným situacím v domácnosti.
Základní kontroly a údržba
Údržba jističů zahrnuje tyto základní kroky:
- kontrolu funkčnosti vypínacích mechanismů při simulovaném přetížení,
- kontrolu mechanického stavu páček a jejich snadného nahazování jističů,
- odstranění prachu a nečistot z rozvaděče,
- kontrolu charakteristik jističů a jmenovitého proudu, zda odpovídají aktuální zátěži domácnosti.
Pravidelná kontrola funkčnosti a čistoty rozvaděče pomáhá předejít vadným jističům, které by mohly zbytečně vypínat nebo naopak nezareagovat při poruše.
Časté dotazy o jističích a pojistkách v domácnosti
Otázka: Jaký je hlavní rozdíl mezi jističem a pojistkou v domácí elektroinstalaci?
Jistič má resetovatelnou funkci a chrání proti přetížení i zkratu, pojistka tavná je jednorázová a po přepálení ji nutně vyměňte.
Otázka: Jak často by měla probíhat revize elektroinstalace v domácnosti?
Revize elektroinstalace se doporučuje provádět minimálně jednou za 5 let kvalifikovaným elektrikářem.
Otázka: Jaký jistič je vhodný pro zásuvkové obvody s kabelem 2,5 mm²?
Pro zásuvky s vodičem 2,5 mm² je obvyklý jistič s jmenovitým proudem 16 A a charakteristikou B.
Otázka: Co dělat, když vypadnou pojistky a nejdou nahodit?
Zkontrolujte nejprve hlavní jistič, odpojte všechny spotřebiče, a pokud pojistky nejdou nahodit, kontaktujte elektrikáře.
Otázka: Jak poznat, že jistič nebo pojistka je vadná?
Známkami vadného jističe jsou časté neodůvodněné vypínání, mechanické poškození nebo nefunkčnost páčky; u pojistky je to přepálení.
Otázka: Jaký je význam selektivity mezi jističy v domácím rozvaděči?
Selektivita zajišťuje, že při poruše vypne jen postižený okruh, nikoli celý rozvaděč, což zvyšuje bezpečnost i komfort.
Otázka: Jak se správně nahazuje hlavní jistič po výpadku proudu?
Nejprve vypněte hlavní jistič, poté postupně nahazujte podružné jističe a během procesu odpojte spotřebiče.
Otázka: Jaké jsou běžné hodnoty tavných pojistek v domácnosti?
Tavné pojistky se vyrábějí v hodnotách 6 A, 10 A, 16 A, 25 A a 35 A podle zatížení obvodu.
Otázka: Jaký je rozdíl mezi charakteristikami jističů B, C a D?
Charakteristika B vypíná při 3-5,5násobku proudu, C při 5,5-10násobku, D při 10-20násobku; každá je vhodná pro různé typy zátěží.
Otázka: Kdy je potřeba vyměnit tavnou pojistku?
Pojistku vyměňte vždy po přepálení za stejnou nebo nižší hodnotu, nikdy ne za vyšší, aby byla zachována bezpečnost.
Otázka: Jaký hlavní jistič je doporučený pro běžný rodinný dům?
Pro standardní rodinný dům 3+1 se doporučuje hlavní jistič o jmenovitém proudu 25 A nebo 32 A podle celkové spotřeby.
Otázka: Jak postupovat krok za krokem při nahazování pojistek v panelovém domě?
Nejprve vypněte hlavní jistič, pak nahazujte pojistky od hlavního přívodu směrem k bytovým rozvodům, vždy postupně a opatrně.
Otázka: Jak správně zapojit jistič v přívodu elektřiny do rodinného domu?
Jistič se zapojuje do přívodního kabelu mezi hlavní přívodní svorkou a domovním rozvaděčem s důrazem na správnou polaritu a pevné utažení svorek.
Otázka: Kolik se přibližně platí měsíčně za jistič v domácnosti?
Měsíční poplatek za jistič o kapacitě 16 A se pohybuje zhruba mezi 100 až 200 Kč v závislosti na tarifu dodavatele.
Otázka: Jak poznat, že jistič je poškozený a je potřeba jeho výměna?
Poškození jističe se projeví přehříváním, nepravidelným vypínáním a mechanickým poškozením, kdy je nutná výměna odborníkem.
Jak fungují jističe a pojistky v domácnosti
Jističe a pojistky chrání elektroinstalaci před přetížením a zkratem. Jistič se při přetížení automaticky vypne a lze jej po odstranění příčiny opětovně nahodit, tavná pojistka se přepálí a vyžaduje výměnu.
Proč se vypíná hlavní jistič v domě a jak to řešit
Hlavní jistič se vypíná při nadměrném odběru nebo zkratu, aby zabránil poškození instalace. Doporučuji zkontrolovat přetížení okruhů a případně snížit počet současně zapnutých spotřebičů. V případě opakovaného vypínání kontaktujte elektrikáře.
