Správné elektrické zapojení bojleru Dražice je klíčové pro jeho bezpečný provoz a dlouhou životnost. Základ tvoří správné schéma zapojení, které zahrnuje jistič pro bojler, pojistný ventil i termoregulační termostat. Díky přesnému dodržení těchto prvků minimalizujete riziko poruch a zajistíte optimální funkci ohřívače vody.
💡 Důležité na úvod
- Bojler Dražice se připojuje na jednofázovou 230 V síť s jističem 10-20 A podle příkonu topného tělesa.
- Pojistný ventil s otevíracím tlakem cca 0,6 MPa chrání bojler před přetlakem při ohřevu.
- Termostat bojleru umožňuje nastavení teploty v rozmezí 5 °C až 80 °C, přičemž hygienická doporučená teplota je 60 °C.
- Pro bezpečný provoz musí být bojler uzemněn a chráněn proudovým chráničem s vybavením do 30 mA.
- Instalace bojleru Dražice vyžaduje pevné uchycení pomocí šroubů M8 a vhodných hmoždinek, aby unesla hmotnost naplněného bojleru.
Základní schéma zapojení bojleru Dražice do elektrické instalace
Elektrické zapojení bojleru Dražice na jednofázovou síť 230 V vyžaduje dodržení správného schématu, které zahrnuje jištění 10-20 A a ochranu proudovým chráničem 30 mA. Termoregulační termostat řídí teplotu topného tělesa, které zajišťuje ohřev vody. Bezpečné připojení bojleru do elektrické instalace vyžaduje správné uzemnění a instalaci vhodných ochranných prvků podle platných elektrotechnických předpisů.
Hlavní prvky elektrického zapojení bojleru Dražice
Jistič pro bojler Dražice musí mít hodnotu mezi 10 a 20 A, což odpovídá maximálnímu odběru výkonu topného tělesa. Proudový chránič (FI) s vypínacím proudem 30 mA slouží k ochraně proti úrazu elektrickým proudem při poruše izolace. Termoregulační termostat umožňuje nastavení teploty vody v rozmezí 5 až 80 °C a automaticky zapíná či vypíná topné těleso podle požadované hodnoty. Topné těleso je elektrický odpor, který přeměňuje elektrickou energii na teplo a ohřívá vodu v bojleru. Tento systém zajišťuje, že bojler Dražice pracuje efektivně a bezpečně v rámci elektrické instalace.
Postup zapojení podle schématu krok za krokem
- Připojení napájecích vodičů – k svorkám bojleru připojte fázový a nulový vodič dle označení, vždy dodržujte správnou polaritu.
- Uzemnění bojleru – připojte ochranný vodič (zelenožlutý) k uzemňovací svorce, což je nezbytné pro bezpečnost provozu.
- Instalace jističe – do hlavního rozvaděče umístěte jistič s hodnotou 10-20 A podle výkonu bojleru, aby chránil vedení před přetížením.
- Montáž proudového chrániče – za jistič vložte proudový chránič s vypínacím proudem 30 mA, který zajistí ochranu proti úrazu elektrickým proudem.
- Kontrola funkčnosti termostatu – nastavte požadovanou teplotu a ověřte, že topné těleso správně reaguje na regulaci teploty.
- Ověření elektrického zapojení – zkontrolujte pevnost spojů, správné zapojení vodičů a funkci ochranných prvků před uvedením do provozu.
Tip: Na co si dát pozor – nepřipojujte bojler Dražice přes prodlužovací kabely nebo přechodky, protože to může způsobit přehřátí vodičů a ohrožení bezpečnosti.
Elektrické schéma zapojení bojleru Dražice krok za krokem vyžaduje pečlivost a dodržení všech bezpečnostních pravidel. Pro správné fungování je nevyhnutelné kombinovat jistič, proudový chránič, termoregulační termostat a topné těleso v souladu s platnými normami elektrické instalace.
Výběr a zapojení jističe pro bojler Dražice
Správný výběr jističe pro bojler Dražice závisí především na jeho elektrickém příkonu, který se u běžných modelů pohybuje mezi 1,2 až 3 kW. Tento parametr určuje velikost proudu, který bojler odebírá, a tedy také minimální hodnotu jističe potřebného k jeho bezpečnému provozu. Typicky se pro bojler Dražice používají jističe o hodnotě 10 až 20 ampérů.
Jistič pro bojler slouží jako ochrana proti přetížení a zkratu v elektrické instalaci. Jeho správné zapojení do elektrické sítě je klíčové pro zabezpečení jak samotného bojleru, tak i celé domácí elektroinstalace. Jistič musí být umístěn na přívodu napájení před bojlerem a musí být dimenzován podle maximálního proudového odběru zařízení.
Jak vybrat správný jistič pro bojler Dražice a jak jej zapojit
Pro výběr jističe je nutné znát příkon bojleru, který určuje proudovou zátěž. Například bojler s příkonem 2 kW při napětí 230 V odebírá přibližně 8,7 A. V takovém případě je vhodné použít jistič s rezervou, tedy 10 A až 16 A. Pro kombinované bojlery Dražice s vyšším příkonem (do 3 kW) je vhodný jistič 16 A nebo 20 A.
Jistič zapojte tak, aby při poruše přeruší přívod elektrického proudu do bojleru. Připojení by mělo být provedeno na pevné vedení s vhodnou kabeláží, která odpovídá hodnotě jističe. Typická kabeláž pro bojler Dražice je vodič o průřezu 2,5 mm² u jističe 16 A.
| Příkon bojleru (kW) | Doporučený jistič (A) | Doporučený průřez kabelu (mm²) |
|---|---|---|
| 1,2-1,5 | 10-13 | 1,5-2,5 |
| 2,0-2,5 | 16 | 2,5 |
| 3,0 | 20 | 2,5-4 |
Tip: Častou chybou je použití jističe s nevyhovující proudovou hodnotou, což může vést k častému vybavení jističe nebo naopak k nedostatečné ochraně. Pro elektrikářsky méně zkušené uživatele doporučuji konzultovat výběr jističe s odborníkem.
Pro koho se tento postup hodí? Pro všechny domácnosti, které instalují bojler Dražice v běžných podmínkách standardní elektrické sítě. Naopak složitější třífázové zapojení bojleru nebo instalace s fotovoltaikou vyžaduje speciální přístup a projekt od kvalifikovaného elektrikáře.
Bezpečnostní normy a požadavky při instalaci bojleru Dražice
Bezpečnost při instalaci bojleru Dražice představuje klíčový aspekt, který upravují platné normy a předpisy. Správné elektrické zapojení bojleru a jeho vodní připojení musí respektovat pravidla, jež minimalizují riziko úrazu elektrickým proudem a zajišťují dlouhodobou spolehlivost zařízení.
Normy pro elektrické instalace v koupelnách a vlhkých prostorách
ČSN 33 2000-7-701 je základním předpisem regulujícím elektrické instalace v koupelnách a dalších vlhkých prostorách. Tato norma definuje bezpečnostní zóny 0, 1 a 2, kde platí specifická pravidla pro umístění elektrických zařízení včetně vypínačů. Pro bojler Dražice platí, že vypínač musí být umístěn mimo zóny 0 a 1, tedy mimo přímý dosah vody, aby nedošlo k nebezpečnému kontaktu uživatele s elektrickým proudem. Norma také stanovuje povinnost správného uzemnění všech elektrických zařízení v koupelně, což výrazně zvyšuje bezpečnost provozu.
Povinné bezpečnostní prvky a instalace uzemnění
Pro bezpečné a správné zapojení vodního i elektrického připojení bojleru Dražice je nezbytné dodržovat několik klíčových pravidel. Proudový chránič s vybavením 30 mA je povinný a slouží jako ochrana proti úrazu elektrickým proudem v případě poruchy izolace nebo jiných závad. Bez pevného uzemnění bojleru se výrazně zvyšuje riziko úrazu i poškození zařízení. Uzemnění bojleru musí být provedeno podle platných elektrotechnických předpisů a spojeno s hlavním uzemňovacím vodičem v rozvaděči. Mezi další bezpečnostní prvky patří správný jistič pro bojler, který ochrání elektrické zapojení před přetížením a zkratem.
- Používejte proudový chránič 30 mA speciálně určený pro koupelnové instalace
- Zajistěte pevné uzemnění bojleru podle ČSN 33 2000-7-701
- Umístěte vypínač mimo bezpečnostní zóny 0 a 1, ideálně na suchém a přístupném místě
- Instalujte jistič pro bojler s odpovídající proudovou hodnotou, zpravidla 16 A pro běžné modely
- Nezapomeňte na pojistný ventil bojleru, který je součástí bezpečnostních opatření vodního systému
Tip: Nejčastější chyby při zapojení bojleru Dražice zahrnují chybné umístění vypínače v nebezpečné zóně a nedostatečné uzemnění. Pro koho se to hodí? Tento přístup je nezbytný pro každého, kdo instaluje kombinovaný bojler Dražice v koupelně. Naopak není vhodný pro zařízení mimo vlhké prostory, kde platí odlišné normy.
Mechanické uchycení a připojení bojleru Dražice k vodovodu
Pro správné a bezpečné připojení bojleru Dražice je nezbytné pevné uchycení k nosné stěně a kvalitní vodovodní připojení včetně instalace pojistného ventilu. Následující postupy zajistí, že bojler bude stabilní a vodní systém bezpečně chráněný před přetlakem.
Doporučené materiály pro uchycení bojleru
Upevnění bojleru Dražice se standardně provádí pomocí šroubů M8, které spolu s vhodnými hmoždinkami zajišťují pevné a dlouhodobé uchycení. Pro menší bojlery se používají hmoždinky typů UX a GB, které jsou vhodné pro běžné zdi z cihel nebo betonu. U větších nebo těžších bojlerů je nutné použít hmoždinky FUR s průměrem 14 mm, které zvládnou vyšší zatížení. V místech, kde je třeba maximální pevnost, se doporučuje použití chemické kotvy, která zajistí dokonalé zakotvení i v oslabených materiálech.
- Šrouby M8 zajišťují pevnost spoje a snášejí zatížení bojleru s vodou
- Hmoždinky UX a GB jsou vhodné pro běžné stavební materiály
- Hmoždinky FUR průměr 14 mm jsou určeny pro těžší bojlery nebo náročnější podmínky
- Chemická kotva se používá tam, kde je vyžadována zvýšená pevnost uchycení
Takto zvolené materiály minimalizují riziko uvolnění a pádu bojleru, což je kritické pro bezpečnost i funkčnost instalace.
Instalace pojistného ventilu a připojení k vodovodu
Pojistný ventil je nezbytnou součástí vodovodního připojení bojleru Dražice a musí mít otevírací tlak přibližně 0,6 MPa (6 barů). Jeho úkolem je zabránit nebezpečnému přetlaku vody uvnitř bojleru a ochránit tak zařízení i instalaci. Ventil se instaluje na výstup studené vody nejblíže bojleru. Mezi pojistným ventilem a bojlerem nesmí být zařazena žádná uzavírací armatura, aby mohl ventil správně reagovat na tlakové změny.
- Pojistný ventil s tlakem 0,6 MPa zabraňuje zpětnému toku a přetlakovým situacím
- Instalace ventilu přímo na přívod vody k bojleru zajišťuje rychlou reakci na změnu tlaku
- Vyvarujte se instalace uzavíracích armatur mezi ventil a bojler pro správnou funkci
Toto vodovodní připojení je základním předpokladem bezpečného provozu kombinovaného bojleru Dražice a zároveň podmínkou pro správné elektrické zapojení bojleru včetně jeho termoregulačního termostatu a uzemnění. Jak bezpečně a správně zapojit vodní a elektrické připojení bojleru, záleží na dodržení těchto postupů a použitých materiálech.
Zapojení kombinovaného bojleru Dražice a termoregulace
Zapojení kombinovaného bojleru Dražice zahrnuje správné propojení topných těles a funkční termoregulaci, která zajišťuje bezpečný ohřev vody. Následující části popisují rozdíly mezi topnými tělesy a význam anodové tyče spolu s kapilárovým termostatem.
Typy topných těles a jejich vlastnosti

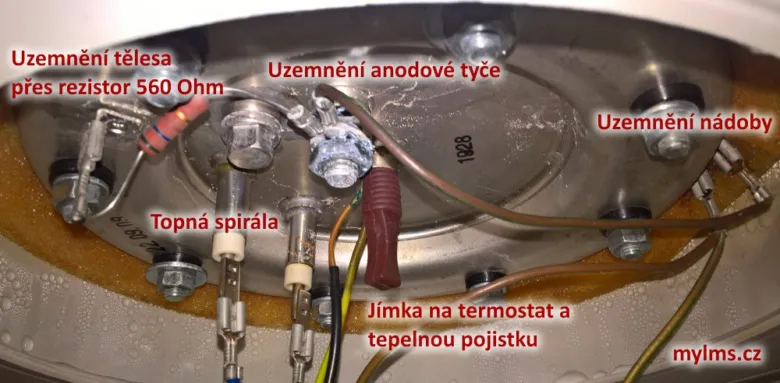

Kombinovaný bojler Dražice může být vybaven suchým nebo mokrým topným tělesem, které se liší umístěním a bezpečnostními požadavky. Suché topné těleso je umístěno v ocelové jímce, což umožňuje jeho výměnu bez nutnosti vypouštění vody z bojleru. Tento typ snižuje riziko úniku vody při opravě a usnadňuje servis. Naopak mokré topné těleso je přímo ve styku s vodou v nádrži, proto vyžaduje správné uzemnění bojleru, aby se zabránilo nebezpečnému elektrickému úrazu. Pro mokré těleso je rovněž nezbytná anodová tyč, která omezuje vznik elektrokoroze a prodlužuje životnost nádrže.
- Suché topné těleso: umístěné v jímce, umožňuje výměnu bez vypouštění vody
- Mokré topné těleso: přímo ve vodě, vyžaduje uzemnění a anodovou tyč

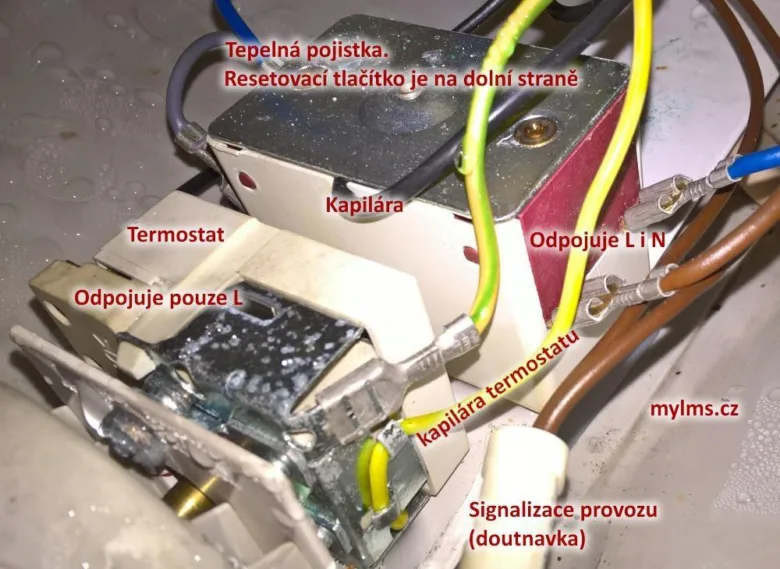

Funkce anodové tyče a termostatu
Anodová tyč plní klíčovou ochrannou funkci v kombinovaném bojleru Dražice tím, že snižuje elektrokorozi ocelové nádrže. Doporučuje se pravidelně kontrolovat její stav a vyměnit ji, pokud se opotřebuje na přibližně 50 % původní velikosti. Kapilárový termoregulační termostat umožňuje nastavit a udržovat teplotu vody v rozmezí 5 až 80 °C. Tento termostat reaguje na změny teploty a automaticky spíná topné těleso, čímž zajišťuje stabilní ohřev a šetří energii. Správné nastavení teploty pomáhá předcházet přehřátí a zvyšuje bezpečnost elektrického zapojení bojleru.
- Anodová tyč: omezuje elektrokorozi, nutná pravidelná kontrola a výměna
- Kapilárový termostat: nastavuje teplotu vody od 5 do 80 °C, zajišťuje termoregulaci
Tip: Při instalaci a údržbě kombinovaného bojleru Dražice věnujte pozornost správnému uzemnění a pravidelné kontrole anodové tyče, což výrazně prodlouží životnost zařízení a sníží riziko poruch.
Pro více detailů o tom, jak připojit kombinovaný bojler Dražice na elektriku a vodu, doporučuji sledovat návod na zapojení kombinovaného bojleru Dražice, který zahrnuje i volbu správného jističe pro bojler.
Zapojení bojleru Dražice do třífázové elektrické sítě
Zapojení bojleru Dražice do třífázové elektrické sítě vyžaduje přesné dodržení bezpečnostních pravidel a správné elektrické schéma. Tento návod popisuje krok za krokem, jak připojit bojler Dražice na třífázovou síť 400 V s vhodným jištěním a nezbytnými bezpečnostními prvky.
Základní principy třífázového zapojení bojleru
Třífázová elektrická síť umožňuje rovnoměrné rozložení zátěže mezi tři fáze, což snižuje riziko přetížení a zvyšuje efektivitu provozu bojleru Dražice. Pro správné elektrické zapojení bojleru je klíčové pevné uzemnění bojleru a instalace jističe 3×16 A nebo 3×20 A, který jiští třífázové zapojení proti přetížení a zkratu. Při zapojení je třeba dbát na správné označení fází L1, L2 a L3 a připojení nulového vodiče, pokud to výrobce vyžaduje.
Postup zapojení bojleru do třífázové sítě
Jak správně zapojit bojler Dražice do elektrické instalace zahrnuje tyto kroky:
- Připojit třífázový kabel s odpovídajícím průřezem podle výkonu bojleru
- Nainstalovat vhodný třífázový jistič 3×16 A nebo 3×20 A v rozváděči
- Zajistit pevné uzemnění bojleru dle platných norem
- Připojit termoregulační termostat a pojistný ventil bojleru podle schématu výrobce
- Provést kontrolu izolačního odporu a funkční test zapojení před uvedením do provozu
Tip: Bezpečnostní kontroly jsou nezbytné k ověření správného zapojení a ochraně proti elektrickému úrazu. Nesprávné elektrické zapojení bojleru Dražice může vést k poruše zařízení nebo nebezpečí pro uživatele.
Podrobný návod na zapojení bojleru Dražice do třífázové elektrické sítě s konkrétními schématy zapojení doporučuji konzultovat s kvalifikovaným elektrikářem.
Integrace bojleru Dražice s fotovoltaickými systémy a obnovitelnými zdroji
Principy zapojení bojleru s fotovoltaikou
Bojler Dražice lze efektivně propojit s fotovoltaickým systémem tak, aby využíval přebytky vyrobené elektrické energie během dne. Elektrické zapojení zahrnuje blokovací relé, které spíná ohřev vody pouze při nízkém tarifu nebo při nadbytku solární energie, čímž se snižuje odběr elektřiny ze sítě a maximalizuje vlastní spotřeba. Pro bezpečný provoz je nezbytné správné uzemnění bojleru a dimenzování jističe podle příkonu topného tělesa – například u modelu s příkonem 2200 W se doporučuje jistič 16 A. Kromě toho je třeba dodržet pravidla elektrické bezpečnosti, včetně instalace proudového chrániče (FI) s vybavovacím proudem max. 30 mA.
Doporučení pro instalaci a bezpečnost
Integrace kombinovaného bojleru Dražice s obnovitelnými zdroji vyžaduje odbornou montáž, která zajistí správné zapojení termoregulačního termostatu, pojistného ventilu a blokovacího relé. Kabeláž musí být dimenzována na maximální příkon bojleru a odpovídající jistič (10-20 A u jednofázových modelů, 3×16 A nebo 3×20 A u třífázových). Častou chybou je nedostatečné uzemnění bojleru, které může vést k elektrickému nebezpečí, zejména pokud je přívod vody z plastového potrubí. Doporučuji využít autorizovaného elektrikáře pro kontrolu správného zapojení a nastavení blokovacího relé tak, aby ohřev probíhal především v době nízkého tarifu nebo při přebytku fotovoltaické energie.
- použití blokovacího relé pro řízení ohřevu podle nízkého tarifu a solárních přebytků
- dimenzování jističe a kabeláže podle výkonu bojleru Dražice
- dodržení pravidel uzemnění a instalace proudového chrániče (FI) s max. 30 mA
- odborná montáž a pravidelná kontrola elektrického zapojení
Takto správně provedené zapojení umožní efektivní využití obnovitelných zdrojů, snížení nákladů na elektřinu a bezpečný provoz bojleru Dražice.
Diagnostika a řešení běžných poruch elektrického zapojení bojleru Dražice
Běžné příznaky poruch elektrického zapojení
Poruchy elektrického zapojení bojleru Dražice se typicky projevují neohřevem vody nebo nepravidelným ohřevem, kdy topné těleso nepracuje plynule. Častým signálem je také opakované vypínání jističe o hodnotě 10-20 A, což indikuje přetížení nebo zkrat v elektrickém obvodu. Výskyt jiskření na připojovacích svorkách nebo zápach spáleniny svědčí o špatném kontaktu nebo poškození kabeláže, což vyžaduje okamžitou kontrolu. U kombinovaných bojlerů Dražice je nezbytné dodržet přesné elektrické schéma zapojení, aby se předešlo těmto závadám a zajistil bezpečný provoz.
Postupy diagnostiky a opravy
Diagnostiku začněte pečlivou vizuální kontrolou elektrických vodičů a pojistného ventilu bojleru, kde hledejte známky mechanického poškození, korozí nebo uvolněných spojů. Následně proveďte měření funkčnosti termoregulačního termostatu pomocí multimetru nebo speciálního testeru, ověřte, zda termostat správně spíná při nastavených teplotách od 5 °C do 80 °C. Kontrola uzemnění se provádí měřením odporu uzemňovacího vodiče, který by měl být nižší než 30 Ω, aby bylo zajištěno bezpečné odvádění případného zkratu. V případě zjištění závad doporučuji neprodleně kontaktovat autorizovaného elektrikáře, protože nesprávné zásahy mohou vést k požáru nebo úrazu elektrickým proudem. Pro bezpečné a správné zapojení bojleru Dražice je nutné:
- Použít jistič s hodnotou přizpůsobenou příkonu bojleru (například 16 A pro 2200 W topné těleso)
- Dodržet pevné uchycení a správné elektrické připojení podle schématu krok za krokem
- Provádět pravidelné měření funkčnosti termoregulačního termostatu minimálně jednou ročně
- Ověřit uzemnění bojleru v souladu s normou ČSN 33 2000-7-701 a vyhláškou 50/1978 Sb.
Tip: Častou chybou je podcenění kontroly uzemnění, což může vést k nebezpečným situacím při poruše elektrického zapojení, například k úrazu elektrickým proudem nebo poškození bojleru.
Diagnostika a pravidelná údržba elektrického zapojení výrazně prodlužují životnost kombinovaného bojleru Dražice a minimalizují riziko poruch. Pro uživatele, kteří chtějí zajistit bezpečný a dlouhodobý provoz, je klíčové postupovat podle přesného návodu na zapojení bojleru a využívat odbornou pomoc při řešení složitějších závad. Pro domácnosti s fotovoltaikou doporučuji konzultovat zapojení s elektrikářem, aby bylo zajištěno správné blokování relé a kompatibilita s nízkonapěťovými systémy.
Časté dotazy
Jaký jistič je vhodný pro bojler Dražice s příkonem 2200 W?
Pro bojler s příkonem 2200 W se doporučuje jistič o hodnotě 16 A, který zajistí bezpečné jištění elektrického obvodu.
Jak správně zapojit bojler Dražice do elektrické sítě?
Bojler se připojuje na jednofázovou 230 V síť s jističem 10-20 A a proudovým chráničem 30 mA, přičemž je nutné správné uzemnění a dodržení schématu zapojení.
Co je to pojistný ventil a jaký tlak má mít u bojleru Dražice?
Pojistný ventil s otevíracím tlakem cca 0,6 MPa (6 bar) zabraňuje přetlaku vody a zpětnému toku do vodovodní sítě.
Jaká je doporučená teplota ohřevu vody v bojleru?
Doporučená teplota ohřevu vody je okolo 60 °C, což zajišťuje hygienickou nezávadnost a omezuje vznik bakterií.
Jak často je třeba kontrolovat anodovou tyč v bojleru Dražice?
Anodovou tyč je vhodné kontrolovat alespoň jednou ročně a vyměnit ji, pokud klesne na cca 50 % původní velikosti.
Je možné zapojit bojler Dražice do třífázové elektrické sítě?
Ano, bojler Dražice lze zapojit do třífázové sítě 400 V s jističem 3×16 A nebo 3×20 A podle výkonu bojleru.
Jaké bezpečnostní normy je nutné dodržet při instalaci bojleru?
Je třeba dodržet ČSN 33 2000-7-701, použít proudový chránič 30 mA, zabezpečit uzemnění a umístit vypínač mimo zóny 0 a 1 v koupelně.
Jak integrovat bojler Dražice s fotovoltaickým systémem?
Bojler lze připojit k fotovoltaice a využívat nízký tarif, často s blokovacím relé pro efektivní řízení ohřevu vody.
Jaké jsou běžné poruchy elektrického zapojení bojleru Dražice?
Nefunkční ohřev, časté vypínání jističe, jiskření a zápach spáleniny jsou typické příznaky poruch elektrického zapojení.
Jak provést diagnostiku elektrického zapojení bojleru Dražice?
Diagnostika zahrnuje testování termostatu, měření uzemnění, kontrolu kabeláže a případný zásah odborníka podle výsledků testů.
Jaké materiály a nástroje jsou nezbytné pro správné elektrické zapojení bojleru Dražice?
Pro zapojení je potřeba použít měděné vodiče s průřezem minimálně 2,5 mm² a jistič s hodnotou 16 A. Dále je vhodné mít šroubovák, kleště a měřicí přístroj pro kontrolu správného připojení.
Jak správně upevnit bojler Dražice na stěnu, aby byla zajištěna bezpečnost a stabilita?
Bojler je nutné upevnit pomocí dodaných konzolí a hmoždinek do zdi s nosností minimálně 100 kg, přičemž instalace musí být provedena ve výšce umožňující pohodlný přístup k ovládacím prvkům.
