Správné osvětlení koupelny ovlivňuje nejen pohodlí při každodenní hygieně, ale i bezpečnost v prostoru s vysokou vlhkostí. Při instalaci LED světel do koupelny je nezbytné dodržet elektroinstalační zóny a bezpečnostní normy, zejména správné krytí IP svítidel. Tento průvodce vám pomůže najít ideální rozmístění světel a vyhnout se častým chybám při montáži.
💡 Klíčové informace
- Koupelna je rozdělena do bezpečnostních zón, které určují minimální krytí svítidel IP44 až IP67 podle umístění.
- Optimální výška svítidel u zrcadla je 150-170 cm od podlahy, vzdálenost bodových světel v stropě 60-90 cm.
- Doporučený světelný tok pro 5 m² koupelnu je 1500-2500 lumenů, u větších prostor až 12 000 lumenů.
- LED svítidla do koupelny mají životnost 15 000 až 50 000 hodin a spotřebují až o 80 % méně energie než klasické žárovky.
- Instalaci musí provést kvalifikovaný elektrikář podle norem ČSN EN 60598-1 a ČSN EN 60598-2-1 s použitím vodotěsných materiálů.
Jak rozvrhnout osvětlení v koupelně podle bezpečnostních zón
Správné rozmístění osvětlení v koupelně vychází z přesného dodržení elektroinstalačních zón podle ČSN 33 2000-7-701, které stanovují konkrétní požadavky na bezpečnostní normy osvětlení a minimální krytí IP svítidel. Svítidla musí být instalována s ohledem na tři definované zóny koupelny, které se liší mírou ochrany proti vlhkosti a stříkající vodě, a to včetně přesné výšky instalace.
Co jsou bezpečnostní zóny v koupelně a proč jsou důležité?
Koupelna se dělí na tři elektroinstalační zóny – 0, 1 a 2 podle ČSN 33 2000-7-701. Zóna 0 zahrnuje prostor uvnitř vany nebo sprchové vaničky, kde je vyžadováno napájení bezpečným nízkým napětím SELV a svítidla s krytím minimálně IP67. Zóna 1 pokrývá prostor nad vanou nebo sprchovým koutem do výšky 2,25 metru nad podlahou, kde je nezbytné použít svítidla s krytím minimálně IP44, často až IP65. Zóna 2 představuje pás široký 60 cm kolem zóny 1, sahající také do výšky 2,25 metru, kde se doporučuje minimální krytí IP44. Mimo tyto zóny platí doporučení pro svítidla s krytím IP20 až IP44 kvůli zvýšené vlhkosti v koupelně. Pokud svítidlo zasahuje do více zón, musí splňovat požadavky přísnější zóny. Výška instalace svítidel v zónách 1 a 2 musí být nad 2,25 metru, aby se minimalizovalo riziko přímého kontaktu s vodou.
Jaká jsou pravidla pro instalaci svítidel v jednotlivých bezpečnostních zónách?
Ve zóně 0 je povinné používat elektrická zařízení s krytím minimálně IP67 a napájením SELV (Safety Extra Low Voltage), tedy bezpečným nízkým napětím do 12 V nebo 24 V. Ve zóně 1 musí být svítidla vybavena krytím minimálně IP44, přičemž instalace se provádí ve výšce nad 2,25 metru nad podlahou. Ve zóně 2 platí doporučení pro svítidla s krytím IP44, rovněž s instalací nad 2,25 metru. Tato opatření zajišťují ochranu proti pronikání vody a stříkajícím kapkám, což je zásadní pro bezpečné používání osvětlení v blízkosti sprchového koutu a vany. Při čištění proudem vody musí svítidla splňovat minimálně krytí IPX5.
Proč používat napájení SELV v zóně 0?
Napájení SELV znamená bezpečné nízké napětí, které výrazně snižuje riziko úrazu elektrickým proudem v nejrizikovější zóně 0, tedy přímo ve vaně nebo sprchovém koutě. Použití SELV (12 V nebo 24 V) je povinné, protože tato zóna je vystavena přímému kontaktu s vodou. Tímto způsobem se zajišťuje maximální ochrana uživatelů koupelny před elektrickým nebezpečím.
Tip: Častou chybou je instalace svítidel s nedostatečným krytím IP v zónách 1 a 2, nebo umístění svítidel pod výšku 2,25 metru, což zvyšuje riziko poškození a ohrožení bezpečnosti. Dodržujte přesné rozdělení zón a výšky instalace, abyste zajistili správnou funkci, bezpečnost a dlouhou životnost koupelnového osvětlení.
Jak vybrat vhodné svítidlo s odpovídajícím krytím IP
Výběr osvětlení do koupelny musí respektovat elektroinstalační zóny, které definují požadavky na krytí IP svítidel. Svítidla v blízkosti sprchy nebo vany vyžadují krytí IP44 a vyšší, zatímco v bezprostřední blízkosti vody, například ve sprchovém koutě, je vhodné použít svítidla s krytím IP65 až IP67. Materiály svítidel ovlivňují jejich odolnost vůči vlhkosti – nerezová ocel je ideální pro dlouhodobou životnost a odolnost proti korozi, zatímco plast s UV ochranou poskytuje lehčí variantu s dostatečnou ochranou.
LED pásky se často využívají pro dekorativní osvětlení koupelny, zejména jako doplňkové světlo nad zrcadlem nebo podél poliček, ale je nutné zvolit pásky s odpovídajícím krytím IP pro danou zónu. Pro malé koupelny platí, že kompaktní svítidla s vysokým krytím IP a jednoduchým designem zlepšují bezpečnost i estetiku prostoru.
| Elektroinstalační zóna | Doporučené krytí IP | Vhodné typy svítidel |
|---|---|---|
| Zóna 0 (vnitřek vany) | IP67 | Vodotěsná svítidla, LED pásky |
| Zóna 1 (sprchový kout) | IP65 | Nástěnná a stropní svítidla |
| Zóna 2 (okolí zóny 1) | IP44 | LED světlo do koupelny, nástěnná svítidla |
Tip: Při instalaci koupelnového osvětlení je třeba vždy respektovat bezpečnostní normy osvětlení a volit svítidla s IP krytím odpovídajícím elektroinstalační zóně. Častá chyba je použití svítidel s nízkým krytím IP ve vlhkých zónách, což ohrožuje bezpečnost a životnost vybavení.
Krok za krokem: Instalace osvětlení v koupelně
Instalace osvětlení v koupelně vyžaduje přesný postup a dodržení bezpečnostních norem, zejména kvůli přítomnosti vlhkosti a elektroinstalačních zón. Níže najdete praktický návod, jak správně nainstalovat osvětlení v koupelně krok za krokem.
Příprava elektroinstalace
Příprava elektroinstalace zahrnuje použití vodotěsných krabic s krytím IP alespoň 44 v místech se zvýšenou vlhkostí. Minimální průřez vodičů pro osvětlení je 1,5 mm², což zajišťuje bezpečný proudový přenos a odolnost kabeláže. Elektroinstalační zóny v koupelně určují, kam lze světla instalovat podle bezpečnostních norem, proto je nutné je předem pečlivě rozvrhnout.
Zapojení a upevnění svítidel
Svítidla se zapojují podle platných elektrotechnických schémat, přičemž montáž musí provést autorizovaný elektrikář. Kabely se spojují pomocí krimpovacích kleští a izolují speciální izolační páskou odolnou vůči vlhkosti. Svítidla se pevně upevňují na připravené vodotěsné krabice, aby se zabránilo jejich uvolnění a zajistila estetika i bezpečnost designu osvětlení koupelny.
Kontrola a testování funkčnosti
Po dokončení instalace následuje kontrola správnosti zapojení a test osvětlení. Elektrikář ověřuje, že LED světlo do koupelny reaguje správně na ovládání a že instalace koupelnového osvětlení splňuje bezpečnostní normy osvětlení a požadavky elektroinstalačních zón. Tím se minimalizuje riziko závad a zajišťuje dlouhodobá spolehlivost svítidel.
- Plánování elektroinstalace – rozvrhněte světla podle elektroinstalačních zón a požadavků na krytí IP svítidel.
- Výběr materiálu – zvolte vodotěsné krabice a vodiče s minimálním průřezem 1,5 mm².
- Montáž krabic a vedení kabelů – instalujte krabice pevně a bezpečně.
- Zapojení svítidel – spojte vodiče s izolací pomocí izolační pásky a krimpovacích kleští.
- Upevnění svítidel – připevněte světla na připravená místa s ohledem na design osvětlení koupelny.
- Kontrola a test – ověřte správnost zapojení a funkčnost osvětlení.
Tip: Častá chyba při instalaci koupelnového osvětlení je použití nevhodného krytí IP svítidel, což může vést k poškození elektrických částí vlivem vlhkosti. Proto vždy respektujte bezpečnostní normy osvětlení a elektroinstalační zóny.

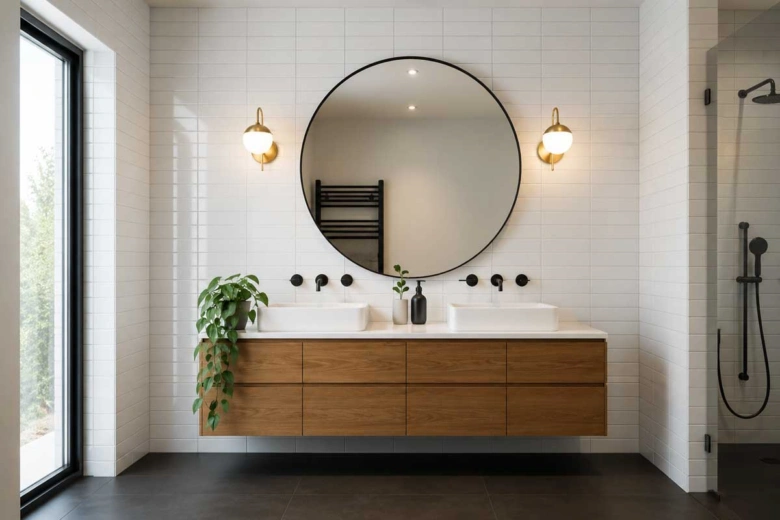

Ideální umístění světel u zrcadla a ve sprchovém koutě
Pro správnou instalaci koupelnového osvětlení je klíčové dodržet bezpečnostní normy osvětlení a respektovat elektroinstalační zóny. Svítidlo u zrcadla by mělo být umístěno ve výšce 150-170 cm od podlahy, přičemž vzdálenost od středu zrcadla by měla činit 30-40 cm. Takové rozmístění zajistí rovnoměrné osvětlení obličeje bez stínů, což je praktické pro každodenní hygienu a líčení.
Ve sprchovém koutě je možné instalovat LED světlo do koupelny, avšak svítidlo musí mít krytí IP44 nebo vyšší a být umístěno minimálně 2,25 m nad podlahou, aby splnilo bezpečnostní požadavky dané elektroinstalačními zónami. Tím se minimalizuje riziko zkratu a zajišťuje dlouhodobá funkčnost osvětlení.
Tabulka optimálního rozmístění svítidel v koupelně:
| Lokalita | Výška instalace od podlahy | Vzdálenost od středu/zdi | Požadované IP krytí |
|---|---|---|---|
| Svítidlo u zrcadla | 150-170 cm | 30-40 cm od středu zrcadla | IP20 a více |
| Svítidlo ve sprše | min. 225 cm | dle prostoru sprchového koutu | IP44 a více |
| Stropní osvětlení | 210-240 cm | střed místnosti | IP44 a více |
- Kam nejlépe umístit světlo v koupelně: u zrcadla na úrovni obličeje, ve sprchovém koutě mimo dosah přímého kontaktu s vodou.
- Může být světlo instalováno ve sprchovém koutě: ano, pokud má správné IP krytí a je ve vhodné elektroinstalační zóně.
Tip: Při instalaci osvětlení v koupelně vždy zohledněte elektroinstalační zóny, aby svítidla splňovala bezpečnostní normy a minimalizovala riziko úrazu elektrickým proudem.
Typy osvětlení v koupelně a jejich funkce
Pro praktické a estetické osvětlění koupelny je nezbytné kombinovat různé typy světel podle jejich funkce, umístění a požadavků elektroinstalačních zón podle ČSN 33 2000-7-701. Tyto normy určují minimální krytí IP svítidel a bezpečnostní parametry, které zásadně ovlivňují výběr a instalaci jednotlivých světelných zdrojů.

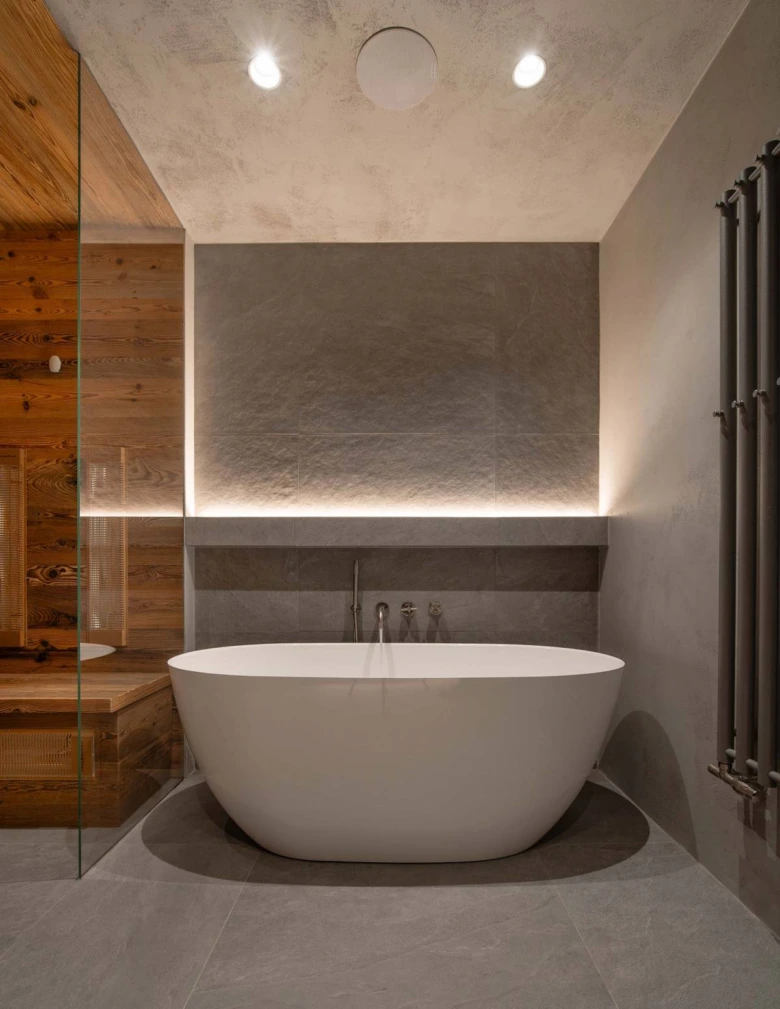

Centrální osvětlení
Centrální osvětlení v koupelně zajišťují stropní svítidla, která se instalují s rozestupy 60-90 cm, přičemž první řada by měla být umístěna 30-40 cm od stěn. Pro optimální osvětlení koupelny se doporučuje dosáhnout intenzity 200-300 luxů rovnoměrně rozložené po celé ploše. Počet bodových světel lze vypočítat jako přibližně 1,5 svítidla na každý metr čtvereční koupelny. Centrální svítidla musí mít minimální krytí IP20 mimo bezpečnostní zóny, případně IP44 a více v blízkosti vlhkých částí. Výška instalace stropních světel by měla odpovídat standardní výšce stropu, tedy kolem 2,4 m, aby nedocházelo k oslnění a zároveň byla zachována bezpečnost.

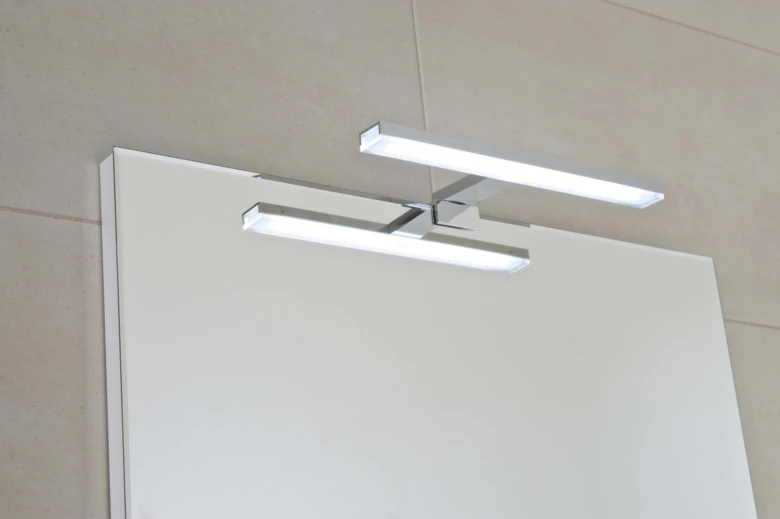

Funkční osvětlení
Funkční osvětlení se instaluje u zrcadla ve výšce 150-170 cm nad podlahou, ideálně 30-40 cm od středu zrcadla na obou stranách nebo jako lineární svítidlo nad zrcadlem ve výšce 30-40 cm nad horním okrajem. Svítidla musí mít krytí minimálně IP44, aby odolala stříkající vodě. Pro zajištění kvalitního světla pro činnosti vyžadující přesnost, jako je holení nebo líčení, je vhodné použít LED pásky nebo lineární LED svítidla s indexem podání barev (CRI) vyšším než 90 a teplotou chromatičnosti v rozmezí 3500-4100 K (neutrální bílá). Intenzita osvětlení u zrcadla by měla být vyšší než u centrálního osvětlení, ideálně přes 300 luxů, aby se minimalizovaly stíny na tváři.

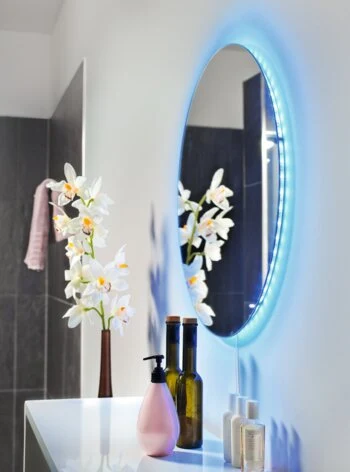

Dekorativní osvětlení a noční světlo
Dekorativní osvětlení se realizuje pomocí LED pásků, které se umísťují za zrcadlo, do podhledů, pod skříňky nebo nábytek, přičemž vzdálenost od přední hrany by měla být 1-2 cm pro optimální rozptyl světla. LED pásky vytvářejí příjemnou atmosféru, opticky zvětšují prostor a podporují relaxaci. Noční orientační světlo by mělo mít teplý oranžový tón s minimálním podílem modré složky, což snižuje rušivý vliv na spánek. Často se kombinuje s pohybovým senzorem pro automatické zapnutí a bezpečné noční používání koupelny. Doporučuje se instalovat noční světlo s krytím minimálně IP20 mimo přímý kontakt s vodou.
Tip: Doporučuji využít stmívání a inteligentní ovládání koupelnového osvětlení, které umožní nastavit intenzitu světla podle denní doby a konkrétních potřeb uživatele, čímž se zvýší komfort a sníží spotřeba energie.
Údržba a čištění koupelnových svítidel
Údržba a čištění koupelnových svítidel prodlužuje jejich životnost a zachovává estetický vzhled. Doporučuje se provádět čištění každé 3-6 měsíců, přičemž je třeba použít jemné hadříky a neagresivní čisticí prostředky, které nepoškodí povrch nebo krytí IP svítidel. Materiály jako nerezová ocel a plast s UV ochranou odolávají vlhkosti a usnadňují údržbu v náročných elektroinstalačních zónách koupelny.
Pro správnou péči o LED světlo do koupelny platí následující tipy:
- Vyhněte se abrazivním čističům, které mohou narušit povrch svítidla
- Při čištění dbejte na ochranu elektroinstalačních zón před vlhkostí
- Pravidelně kontrolujte, zda nedošlo k poškození krytí IP podle bezpečnostních norem osvětlení
- Udržujte design osvětlení koupelny nejen funkční, ale i esteticky čistý
Tip: Při instalaci koupelnového osvětlení zvažte materiály svítidel s vyšší odolností vůči vlhkosti, aby údržba byla co nejjednodušší.
Časté dotazy k osvětlení koupelny a jeho instalaci
Otázka: Kam umístit světlo v koupelně pro nejlepší osvětlení?
Svítidla u zrcadla by měla být instalována ve výšce 150-170 cm od podlahy s rozestupem 30-40 cm od středu zrcadla. Centrální stropní světla rozmístěte ve vzdálenosti 60-90 cm od sebe pro rovnoměrné osvětlení.
Otázka: Může být světlo instalováno ve sprchovém koutě?
Ano, pokud má svítidlo krytí minimálně IP67 v zóně 0 nebo IP44 v zónách 1 a 2. Světlo musí být umístěno minimálně 2,25 m nad podlahou, aby vyhovovalo bezpečnostním normám osvětlení.
Otázka: Jaké jsou elektroinstalační zóny v koupelně a co znamenají?
Koupelna se dělí na zóny 0 (vnitřek vany, vyžaduje IP67), zónu 1 (oblast nad vanou do 2,25 m, IP44) a zónu 2 (60 cm kolem zóny 1, IP44). Tyto zóny určují požadavky na krytí IP svítidel a bezpečnost instalace koupelnového osvětlení.
Otázka: Jak vybrat svítidlo do koupelny s ohledem na bezpečnost?
Vyberte svítidla s odpovídajícím IP krytím podle elektroinstalační zóny a materiály odolné vůči vlhkosti, například nerezovou ocel nebo plast s UV ochranou. Doporučuji LED světlo do koupelny s životností 15 000 až 50 000 hodin.
Otázka: Jaký průřez vodičů je vhodný pro osvětlení v koupelně?
Minimální průřez vodičů by měl být 1,5 mm², aby byla zajištěna bezpečnost a správná funkce osvětlení.
Otázka: Jak správně zapojit osvětlení v koupelně?
Zapojení musí odpovídat bezpečnostním normám osvětlení, používejte vodotěsné krabice a izolační pásky. Instalaci vždy svěřte autorizovanému elektrikáři.
Otázka: Jaké chyby se často dělají při instalaci osvětlení v koupelně?
Častou chybou je použití nevhodného IP krytí, špatné umístění světel vytvářející stíny u zrcadla a příliš studené světlo.
Otázka: Jaké osvětlení je vhodné pro malé koupelny?
Kombinujte centrální osvětlení s dekorativními LED pásky a světly u zrcadla s intenzitou 200-300 luxů pro dostatečnou viditelnost i design osvětlení koupelny.
Otázka: Jak často čistit koupelnová svítidla?
Svítidla očistěte každé 3-6 měsíců jemnými prostředky, vyvarujte se agresivních chemikálií, které by mohly poškodit krytí IP svítidel.
Otázka: Je vhodné používat stmívače a inteligentní ovládání v koupelně?
Ano, stmívače zlepšují komfort a umožňují přizpůsobit intenzitu a barvu světla dle potřeby a denní doby.
Otázka: Jakou teplotu barev světla zvolit do koupelny?
Pro relaxaci volte 2700-3000 K, pro běžné použití 3500-4100 K. Studená bílá nad 5000 K není doporučena pro koupelnové osvětlení.
Otázka: Jak dlouho vydrží LED osvětlení v koupelně?
LED svítidla mají provozní životnost 15 000 až 50 000 hodin a spotřebují až o 80 % méně energie než klasické žárovky.
Otázka: Jaké materiály jsou nejvhodnější pro koupelnová svítidla?
Ideální jsou materiály odolné vůči vlhkosti, například nerezová ocel a plast s UV ochranou, které zabraňují korozi a poškození.
Otázka: Jaká je doporučená výška instalace svítidel ve sprše?
Svítidla by měla být umístěna minimálně 2,25 m nad podlahou, pokud nemají krytí IPX7 nebo vyšší.
Otázka: Co dělat, když světlo v koupelně bliká nebo nesvítí?
Zkontrolujte správnost zapojení a stav vodičů. Při pochybnostech kontaktujte autorizovaného elektrikáře, aby předešel riziku úrazu.
Odborná rada: Instalaci koupelnového osvětlení vždy svěřte kvalifikovanému elektrikáři, který zajistí dodržení bezpečnostních norem osvětlení a správné krytí IP svítidel podle elektroinstalačních zón.
