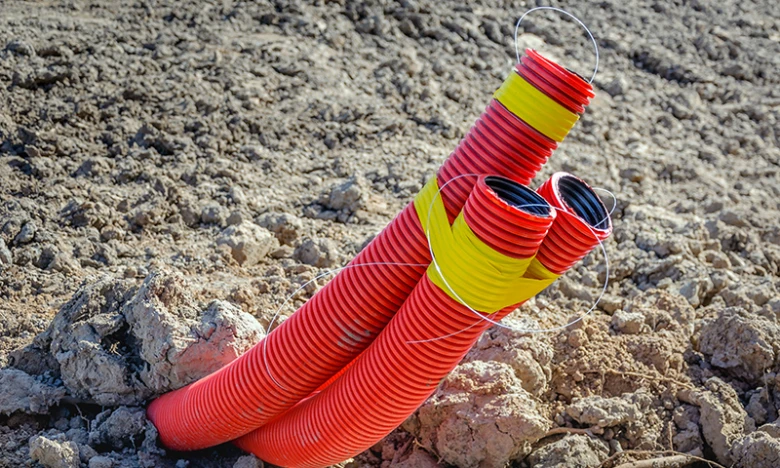

Chránička na kabel do země představuje klíčovou ochranu kabelové trasy před mechanickým poškozením a vlivy prostředí. Správná instalace zohledňuje průřez kabelu i pevnost materiálu chráničky, což výrazně prodlužuje životnost celé kabeláže. Při montáži je nutné věnovat pozornost také pevnému a těsnému spojení jednotlivých dílů chráničky.
🔍 Nejdůležitější fakta
- Chránička na kabel do země by měla mít vnitřní průměr přibližně 1,5násobek vnějšího průměru kabelu podle normy PNE 34 1050 ed. 3.
- Kabely by měly zabírat maximálně 40 % volného prostoru chráničky, u IT kabelů maximálně 40 % průřezu podle ČSN EN 50174-2 ed. 3.
- Mechanická odolnost běžných chrániček do země je kolem 450 N na 20 cm, což je vhodné i pod vozovkami a parkovišti.
- Při protahování kabelu chráničkou je doporučeno maximálně 2 ohyby a využití lubrikantu Etelec FLO pro snadnější vedení.
- Spojky a těsnící kroužky zajišťují vodotěsnost a pevnost spoje chrániček s krytím IP67.
Jaký je správný průměr chráničky pro kabel do země?
Správný průměr chráničky na kabel do země by měl být minimálně 1,5násobek vnějšího průměru kabelu. Tento poměr zaručuje dostatečný volný prostor pro pohodlnou instalaci kabelu a umožňuje budoucí rozšíření vedení bez nutnosti výměny celé chráničky. Podle normy PNE 34 1050 ed. 3 a ČSN EN 50174-2 ed. 3 kabely smí zabírat maximálně 40 % volného průřezu chráničky, což znamená, že zbytek prostoru slouží pro snadné protahování kabelu a udržení mechanické odolnosti chráničky.
Jak spočítat správný průměr chráničky pro konkrétní kabel?
Pro správný výběr kabelové chráničky do země je třeba znát vnější průměr kabelu. Vnitřní průměr chráničky by měl být alespoň 1,5násobkem tohoto rozměru, což zajišťuje rezervu pro pohodlné protahování kabelu a zabraňuje jeho deformaci. Tento postup odpovídá požadavkům ČSN EN 50174-2, která stanovuje pravidla pro instalaci kabelových systémů včetně materiálu chráničky a její mechanické odolnosti. Správná velikost chráničky také usnadňuje spojování chrániček do země a minimalizuje riziko poškození kabelu při manipulaci.
Kolik kabelů se vejde do jedné chráničky?
Kapacita chráničky závisí na průřezu kabelů a jejich celkovém obsazení. Norma PNE 34 1050 doporučuje, aby kabely zabíraly maximálně 40 % volného průřezu chráničky, což umožňuje pohodlné uložení a případné budoucí přidání dalších kabelů. Pokud by kabely vyplnily větší část průřezu, hrozí mechanické poškození a obtížné protahování. Při instalaci je proto nutné zohlednit nejen počet kabelů, ale i jejich průměry a materiál chráničky, aby byla zajištěna dostatečná ochrana kabelů v zemi.
| Průměr kabelu (mm) | Minimální průměr chráničky (mm) | Maximální obsazení chráničky (%) |
|---|---|---|
| 10 | 15 | 40 |
| 16 | 24 | 40 |
| 25 | 38 | 40 |
Jaký materiál a typ chráničky vybrat podle prostředí?
Pro správnou instalaci kabelové chráničky do země je zásadní zvolit vhodný materiál a typ chráničky podle konkrétních podmínek prostředí. Výběr ovlivňuje především typ půdy, její vlhkost a požadovaná mechanická odolnost chráničky.
Jaké materiály chrániček jsou nejvhodnější pro různé typy půdy?
Nejčastěji se používají ohebné chráničky z HDPE (vysokohustotní polyethylen) nebo PE (polyethylen), které splňují standard mechanické odolnosti 450 N na 20 cm podle ČSN EN 61386-1. Pro běžné půdní podmínky, kde není zvýšené mechanické namáhání ani extrémní vlhkost, jsou tyto materiály optimální. V náročnějších prostředích s kamenitou půdou nebo vysokou vlhkostí doporučuji zvolit tuhé chráničky, které lépe odolávají tlaku a mechanickému poškození. Typ půdy výrazně ovlivňuje vhodnost materiálu chráničky, proto při výběru zvažte konkrétní podmínky terénu.
Jaké jsou hlavní typy chrániček kabelů do země?
Na trhu existují především tyto typy chrániček:
- Ohebné chráničky z HDPE nebo PE – vhodné pro trasy s častými ohyby, umožňují snadné protahování kabelu chráničkou a instalaci v komplikovaném terénu.
- Tuhé chráničky – poskytují vyšší mechanickou odolnost a jsou vhodné pro náročné podmínky, jako jsou kamenité nebo vlhké půdy.
- Jednoplášťové chráničky – jednoduchá konstrukce, nižší cena, vhodné pro méně namáhané uložení.
- Dvouplášťové chráničky – lepší ochrana proti mechanickému poškození a vlhkosti, proto se hodí do rizikových lokalit.
Tip: Pro správný výběr také zohledněte průřez kabelu a počet kabelů, které chránička pojme, aby byl zajištěn dostatečný prostor pro bezpečné uložení a snadné spoje chrániček do země.
Jak krok za krokem nainstalovat chráničku na kabel do země?
Jak nainstalovat chráničku na kabel do země krok za krokem? Instalace kabelové chráničky do země vyžaduje přesný postup, který zajistí mechanickou odolnost chráničky a ochranu kabelu před poškozením. Správná volba materiálu a pečlivé spojování jsou klíčové pro dlouhodobou funkčnost.
Příprava
Výkop by měl mít hloubku minimálně 60 cm a šířku přiměřenou velikosti chráničky, aby se předešlo stlačování a ohybům. Vyberte místo bez ostrých kamenů a kameniva, která by mohla způsobit mechanické poškození chráničky. Při přípravě dbejte na rovný a čistý podklad, který pomůže udržet chráničku ve stabilní poloze bez nežádoucích tlaků.
Provedení
- Výběr chráničky – zvolte materiál a průřez kabelu odpovídající plánované zátěži a typu kabelu.
- Položení chráničky – umístěte ji do výkopu s maximálním počtem 2 ohybů na celé trase, čímž se minimalizuje riziko zlomení nebo deformace.
- Spojování – pevné spoje chrániček do země zajistěte pomocí vhodných spojek, které zaručují vodotěsnost a mechanickou pevnost.
- Protahování kabelu – použijte protahovací drát a lubrikant Etelec FLO, který snižuje tření a usnadňuje tah kabelu chráničkou. Dodržujte postup instalace kabelu do země podle výrobních doporučení.
Péče po instalaci
Po instalaci pravidelně kontrolujte stav chráničky, zejména v místech spojů a ohybů. Chraňte ji před mechanickým poškozením při dalších stavebních zásazích či výkopech. Údržba chráničky prodlužuje její životnost a zajišťuje bezpečnost kabelu v zemi.
Tip: Častá chyba při instalaci je použití nevhodného průřezu chráničky, což ztěžuje protahování kabelu a může vést k jeho poškození. Pro koho se to hodí: instalace chráničky je vhodná vždy při pokládce kabelů pod zem, zejména v zahradách a venkovních prostorech. Pro koho NE: tam, kde kabely nejsou vystaveny riziku mechanického poškození a jsou uloženy ve speciálních kabelech s vlastní ochranou.
Jak správně protáhnout kabel chráničkou a jaké pomůcky použít?
Protahování kabelu chráničkou do země vyžaduje přesný postup, aby nedošlo k mechanickému poškození kabelu ani deformaci chráničky. Před samotným protahováním se do chráničky zasune protahovací drát s pevností odpovídající délce trasy a hmotnosti kabelu. Norma doporučuje maximálně 2 ohyby na trase, protože ostré úhly zvyšují tření a mohou poškodit izolaci kabelu.
Pro snížení tření mezi kabelem a vnitřním povrchem chráničky se používá lubrikant Etelec FLO, který je chemicky neutrální a výrazně usnadňuje protahování i na úsecích delších než 30 metrů. V nouzových případech lze lubrikant nahradit mýdlovou vodou, avšak ta má horší kluzné vlastnosti a může poškodit některé typy PE chrániček, proto ji doporučuji používat pouze výjimečně.
Pro efektivní a bezpečnou instalaci chráničky na kabel do země připravte tyto pomůcky:
- protahovací drát s odpovídající pevností a délkou, ideálně s ocelovým jádrem pro lepší tažnost
- lubrikant Etelec FLO pro snížení tření a ochranu kabelu i chráničky
- nůžky nebo řezačku na kabelovou chráničku do země, umožňující čistý řez bez deformace
- měřicí pásmo pro přesné určení délky trasy a kontrolu správného uložení
- ochranné rukavice, které zabrání pořezání o ostré hrany chráničky a usnadní manipulaci
Tip: Častou chybou je použití příliš malého průměru chráničky, což ztěžuje protahování a zvyšuje riziko poškození kabelu. Optimální průměr chráničky by měl být minimálně 1,5násobek vnějšího průměru kabelu, aby bylo možné použít lubrikant a zajistit dostatečný prostor pro budoucí výměnu nebo přidání kabelů.
Dodržení těchto zásad výrazně zjednodušuje protahování kabelu a zvyšuje mechanickou odolnost celé instalace v zemi.
Spojování a kombinace chrániček a spojek
Spoje chrániček do země musí zajistit nejen mechanickou odolnost, ale i vodotěsnost, aby se zabránilo poškození kabelové chráničky do země vlivem vlhkosti a nečistot. Spojky KOPOFLEX a KOPODUR patří mezi nejpoužívanější typy, které díky těsnícím kroužkům dosahují krytí IP67. To znamená, že spoje jsou chráněny proti vniknutí vody i prachu, což výrazně prodlužuje životnost kabelu. Distanční rozpěrky zároveň pomáhají udržet paralelní a správné rozložení více chrániček v trase, čímž usnadňují protahování kabelu chráničkou a zabraňují jejich deformaci.
Tabulka typů spojek a jejich vlastností
| Typ spojky | Mechanická odolnost | Vodotěsnost (IP) | Kompatibilita s chráničkami |
|---|---|---|---|
| KOPOFLEX | Vysoká | IP67 | Univerzální pro různé materiály |
| KOPODUR | Střední | IP67 | Přizpůsobené polyethylenovým chráničkám |
| Standardní | Nízká | IP54 | Pouze pro základní instalace |
Správná instalace chráničky kabelu do země zahrnuje použití těchto spojek a těsnění, které zabezpečí kabel do země pomocí chráničky nejen mechanicky, ale i proti vlhkosti. Pro koho se instalace hodí? Pro všechny, kdo požadují dlouhodobou ochranu kabelů v náročných podmínkách, zatímco u méně exponovaných míst lze použít i jednodušší spoje s nižším krytím.
Jak chránit chráničku proti poškození?
Chránička kabelu do země musí odolávat mechanickému poškození zejména během výkopových prací, kdy hrozí kontakt s ostrými kameny, kořeny nebo nástroji. Materiál chráničky by měl mít mechanickou odolnost minimálně 450 N na délce 20 cm, což odpovídá střední třídě podle ČSN EN 61386-1 ed. 2, a zajistit tak spolehlivou ochranu kabelu před tlakem a nárazy v zemi. Doporučený vnitřní průměr chráničky je zhruba 1,5násobek vnějšího průměru kabelu (označovaný jako „d“) podle normy PNE 34 1050 ed. 3, což umožňuje snadné protahování kabelu a případné budoucí rozšíření instalace.
Při instalaci je nutné používat kompatibilní spojky, například typy 02090_FA nebo 02125_FB, které zajistí pevné a vodotěsné spoje s krytím IP67. Nesprávné spojení může vést k oslabení ochrany a vniknutí vlhkosti. Spoje by měly být bez mezer a správně utěsněné těsnícími kroužky. Při výkopových pracích doporučuji přesně označit trasu uložení chráničky, aby nedošlo k náhodnému poškození při dalších zásazích do země.
Vyvarujte se nadměrnému ohýbání chráničky, které by mohlo snížit její mechanickou pevnost a ztížit protahování kabelu. Maximální počet ohybů v trase by neměl překročit dvě místa, jinak hrozí poškození izolace kabelu. Pro snadné protahování kabelu se doporučuje využití lubrikantu Etelec FLO, který je chemicky nezávadný a transparentní, případně v nouzi mýdlová voda.
Pravidelná kontrola viditelných částí chráničky po dokončení instalace pomáhá odhalit případné praskliny nebo poškození, které by mohly vést k poruše elektrického vedení. Údržba prodlužuje životnost celé instalace a minimalizuje riziko poruchy.
- Použijte chráničku s mechanickou odolností minimálně 450 N / 20 cm a vnitřním průměrem cca 1,5násobkem vnějšího průměru kabelu
- Zajistěte pevné, vodotěsné spoje chrániček s použitím správných spojek a těsnících kroužků
- Při výkopových pracích vyznačte přesnou trasu uložení chráničky pro ochranu před náhodným poškozením
- Omezte ohyby chráničky na maximálně dvě místa v trase, aby nedošlo k oslabení materiálu a poškození kabelu
- Provádějte pravidelnou vizuální kontrolu chráničky po instalaci a při údržbě kabelových vedení
Tip: Materiály chrániček HDPE a PE nabízejí vyšší odolnost vůči vlhkosti a mechanickému zatížení než PVC, což je výhodné zejména pro instalace pod vozovkami a v náročnějších půdních podmínkách.
Časté dotazy
Kolik kabelů se vejde do chráničky do země?
Kabely by měly zabírat maximálně 40 % volného průřezu chráničky, což závisí na průměru kabelů a chráničky.
Jaký materiál je nejlepší pro chráničku kabelu do země?
Nejčastěji se používají HDPE a PE materiály, které mají mechanickou odolnost kolem 450 N na 20 cm, vhodné pro většinu podmínek.
Jak protáhnout kabel chráničkou v zemi?
Použijte protahovací drát a lubrikant Etelec FLO, dodržujte maximálně 2 ohyby trasy pro snadné vedení kabelu.
Jak správně nainstalovat chráničku na kabel do země?
Postupujte krok za krokem: příprava výkopu, výběr chráničky, položení do výkopu, spojení spojkami, protahování kabelu a zakončení.
Jak zajistit vodotěsnost spojů chrániček v zemi?
Použijte těsnící kroužky a spojky s krytím IP67, které zajišťují pevné a vodotěsné spoje.
Jak chránit chráničku před poškozením během výkopových prací?
Používejte pískové lože, vyhýbejte se ostrým kamenům a pravidelně kontrolujte stav chráničky.
Mohu kombinovat různé typy chrániček v jedné trase?
Ano, spojky typu KOPOFLEX a KOPODUR jsou kompatibilní s různými chráničkami, umožňují kombinaci v trase.
Jaký je vliv typu půdy na výběr materiálu chráničky?
Typ půdy a vlhkost ovlivňují odolnost materiálu; HDPE je vhodný pro vlhké a kamenité prostředí díky své mechanické odolnosti.
Jak často je potřeba kontrolovat chráničku v zemi?
Doporučuje se pravidelná kontrola zejména po výkopových pracích nebo mechanickém zatížení, minimálně jednou ročně.
Jaký je doporučený počet ohybů kabelu v chráničce?
Maximálně 2 ohyby kabelové trasy jsou doporučeny pro snadné protahování a minimalizaci poškození kabelu.
Jaký je správný průměr chráničky vzhledem k průměru kabelu?
Průměr chráničky by měl být minimálně o 20 % větší než průměr kabelu, aby byl zajištěn dostatečný prostor pro protahování a odvod tepla.
Jaké jsou základní bezpečnostní normy pro instalaci chrániček kabelů do země?
Podle normy ČSN EN 61386 je nutné dodržet minimální hloubku uložení 60 cm a použít materiály odolné proti mechanickému poškození a vlhkosti.
