Instalace a zapojení hromosvodu na ploché střeše krok za krokem

Instalace hromosvodu na ploché střeše vyžaduje precizní montáž jímací soustavy a správné uzemnění střechy, aby byla zajištěna maximální ochrana před bleskem. Správně navržený a zapojený bleskosvod minimalizuje riziko poškození konstrukce i elektrických zařízení v budově. Podívejme se na klíčové kroky, které vám zajistí bezpečnou a efektivní instalaci.

Základní principy a části hromosvodu na ploché střeše

Hromosvod na ploché střeše se skládá ze tří hlavních částí: jímacího zařízení, svodů a uzemnění. Jímací zařízení tvoří mřížová jímací soustava s oky maximálně 20 × 60 cm, která je umístěna 100-150 mm nad povrchem střechy. Svody spojují tuto jímací soustavu s uzemněním, které se realizuje měděným páskem o rozměrech 30/4 mm. Tento systém zabezpečuje bezpečné zachycení bleskových výbojů a jejich odvedení do země, čímž chrání střechu i celý objekt před škodami.

Jak funguje mřížová jímací soustava u hromosvodu na ploché střeše?

Mřížová jímací soustava je zásadní částí hromosvodu na ploché střeše, která zachytává bleskové výboje ještě před jejich přímým zásahem do střešní konstrukce. Soustava se skládá z vodičů uspořádaných do pravidelných ok o maximálních rozměrech 20 × 60 cm, což je optimální velikost pro efektivní zachycení blesků. Umístění jímací soustavy ve výšce 100-150 mm nad střechou, pomocí nevodivých podpěr, zajišťuje, že blesk zasáhne právě tuto konstrukci místo střechy samotné. Tento princip výrazně snižuje riziko poškození ploché střechy.

Jaké jsou hlavní části hromosvodu na ploché střeše?

Hromosvod se skládá z těchto klíčových částí:

• Jímací soustava – mřížová konstrukce s oka 20 × 60 cm, která zachytává bleskové výboje
• Svody – měděné vodiče spojující jímací soustavu s uzemněním, vedoucí bleskový proud bezpečně do země
• Uzemnění – měděný pásek o rozměrech 30/4 mm, který odvádí bleskový proud do země a zajišťuje bezpečnost celé instalace

Tyto části musí být vyrobeny z kvalitních materiálů hromosvodu, které odolají povětrnostním vlivům a zachovají funkčnost po mnoho let. Revize hromosvodu by měla potvrdit správnou montáž a bezchybné funkční propojení všech prvků.

Jak je umístěna jímací soustava nad střechou a proč?

Jímací soustava je montována na nevodivých podpěrách tak, aby byla vzdálena od ploché střechy 100-150 mm. Toto umístění je klíčové pro správnou funkčnost bleskosvodu – zajišťuje, že blesk zasáhne jímací soustavu a ne střechu samotnou. Podpěry musí být pevné a odolné vůči povětrnostním vlivům, čímž přispívají k bezpečnosti instalace. Správná výška a upevnění jsou zásadní parametr při montáži hromosvodu na plochou střechu a musí být dodrženy podle platných norem.

Tip: Při montáži hromosvodu na plochou střechu je častou chybou nedostatečné upevnění jímací soustavy nad střechou, což může vést k jejímu poškození větrem a snížení účinnosti celé ochrany. Proto je třeba používat certifikované nevodivé podpěry a správně dimenzované vodiče.

Jak správně instalovat hromosvod na ploché střeše znamená dodržet přesné rozměry jímací soustavy, správné propojení svodů a kvalitní uzemnění, které společně zajistí bezpečný odvod bleskového proudu. Návod na montáž hromosvodu na plochou střechu vyžaduje pečlivé plánování a respektování normových hodnot, aby byla ochrana ploché střechy spolehlivá a efektivní.

Návrh a rozvržení jímací soustavy na ploché střeše

Správný návrh mřížové jímací soustavy je základem bezpečné montáže hromosvodu na ploché střeše. Mřížová soustava má oka maximálních rozměrů 20 × 60 cm, která efektivně pokrývají ochranný prostor proti úderu blesku. Jímací lana jsou vedena v této síti a podepřena nevodivými podpěrami, které udržují odstup od povrchu střechy ve výšce 100-150 mm. Tento odstup je nezbytný k zajištění správného uzemnění střechy a minimalizaci rizika kontaktu s konstrukcí.

V bytových domech se obvykle používá hustší rozvržení podpěr, jejichž vzdálenost nepřesahuje 1,5 metru. To odpovídá specifikům montáže hromosvodu na ploché střechy v bytových domech, kde je nutné dbát na bezpečnost obyvatel a minimalizovat mechanické napětí na jímací lana. Naopak u průmyslových objektů se vzdálenost podpěr prodlužuje na 5 až 10 metrů, přičemž jímací síť je umístěna přibližně 500 mm nad střešní konstrukcí. Tento rozdíl vyplývá z rozdílných požadavků na ochranu a konstrukční skladbu střech.

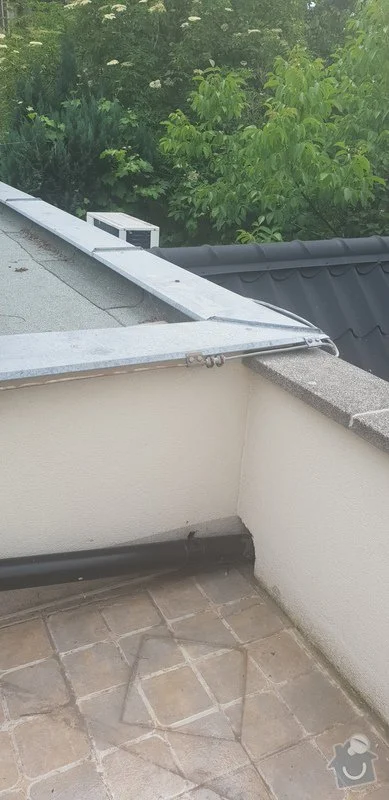

Postup zapojení hromosvodu u ploché střechy

1. Navržení mřížové soustavy – stanovte rozměry ok na maximálně 20 × 60 cm tak, aby pokryly celý povrch střechy.
2. Výběr materiálů hromosvodu – použijte korozivzdorné vodiče vhodné pro venkovní instalace a zajistěte kompatibilitu s uzemněním střechy.
3. Instalace podpěr – upevněte nevodivé podpěry ve výšce 100-150 mm nad střechou; u bytových domů ve vzdálenosti cca 1,5 m, u průmyslových objektů 5-10 m.
4. Upevnění jímacích lan – natažte lana tak, aby v mřížové soustavě tvořila pravidelná oka; zajistěte pevné a bezpečné kotvení.
5. Kontrola a revize hromosvodu – proveďte odbornou kontrolu instalace a měření elektrické vodivosti před uvedením do provozu.

Tip: Častou chybou je nedodržení výšky podpěr nad střechou, což může vést ke zkratu nebo poškození izolace. Správné rozvržení a upevnění jímací soustavy je klíčové pro funkční a bezpečný bleskosvod.

Tento způsob instalace a zapojení zaručuje efektivní ochranu ploché střechy proti úderu blesku a je v souladu s platnými normami. Výhody a nevýhody hromosvodu na ploché střeše spočívají v jednoduchosti instalace a nutnosti přesného rozvržení jímací sítě, což při správném provedení zvyšuje celkovou bezpečnost objektu. Pro koho se tento typ instalace hodí, jsou objekty s velkou plochou střechy a potřebou komplexní bleskové ochrany; naopak nevhodný je pro střechy s velmi nestandardní konstrukcí, kde je nutné individuální řešení.

Materiály a prvky používané pro instalaci hromosvodu

Materiály a prvky používané pro instalaci hromosvodu na ploché střeše jsou klíčové pro zajištění správné funkčnosti bleskosvodu a bezpečného uzemnění střechy. Nejčastěji se používají měď, pozinkovaná ocel a hliník, přičemž každý materiál má specifické vlastnosti a odolnost vůči povětrnostním vlivům. Měď vyniká vysokou korozní odolností a elektrickou vodivostí, proto je často preferována pro kritické části jímací soustavy. Pozinkovaná ocel nabízí cenově výhodnější variantu s dostatečnou životností, zatímco hliník je lehký a snadno se montuje, ale vyžaduje správné spojování kvůli rozdílné elektrochemické aktivitě.

Jímače tvoří tyče vysoké 1,5 až 2 metry, které zachycují náraz blesku. Pro ploché střechy je vhodné volit tyče s dostatečnou délku, aby účinně pokryly celý prostor. Svody, tedy vodiče vedoucí proud z jímačů do země, mohou být ve formě lana, drátu nebo pásu. Lana a dráty se snadno vedou a upevňují, zatímco pásy mají větší průřez a lepší odolnost proti mechanickému poškození.

Podpěry vodičů jsou nezbytné pro udržení správné vzdálenosti vodičů od povrchu střechy a jejich bezpečné upevnění. Doporučená vzdálenost mezi podpěrami je maximálně 1 metr, což zabraňuje nadměrnému prověšení vodičů a riziku poškození izolace či konstrukce střechy.

Prvek	Materiál	Parametry a poznámky
Jímače	Měď, pozinkovaná ocel, hliník	Výška 1,5-2 m, musí pokrýt celý prostor ploché střechy
Svody (vodiče)	Lana, dráty, pásy	Vodiče vedou do uzemnění, pásy odolnější proti mechanickému poškození
Podpěry vodičů	Kovové nebo plastové	Vzdálenost max. 1 m, udržují vodiče ve správné poloze

Chyby při montáži hromosvodu na plochou střechu a jak se jim vyhnout

Běžnou chybou při montáži hromosvodu na plochou střechu je nedostatečné upevnění vodičů, což vede k jejich prověšení a narušení funkce jímací soustavy. Dalším častým problémem je použití nevhodných materiálů, například nekvalitní pozinkované oceli bez dostatečné ochrany proti korozi. Nesprávná výška jímačů může způsobit neúčinné zachytávání blesku, což zvyšuje riziko poškození střechy.

Tip: Pro správnou montáž hromosvodu dodržujte normy ČSN EN 62305, které stanovují požadavky na materiály hromosvodu, rozměry jímačů, vzdálenosti podpěr a správné uzemnění střechy. Revize hromosvodu by měla probíhat pravidelně, ideálně každé 2 roky, aby byla zajištěna jeho funkčnost.

Tato kombinace materiálů a pečlivé dodržování parametrů zaručí bezpečnou montáž bleskosvodu a spolehlivé uzemnění ploché střechy. Pro koho je instalace hromosvodu na ploché střeše nezbytná? Především pro objekty s vyšším rizikem úderu blesku nebo s citlivými technologiemi, zatímco u nízkých staveb v oblastech s nízkou bleskovou aktivitou může být montáž hromosvodu méně urgentní.

Bezpečné zapojení a uzemnění hromosvodu na ploché střeše

Uzemnění hromosvodu je zásadní pro bezpečnost celé jímací soustavy, zvláště u plochých střech, kde je potřeba správné zapojení a kvalitní materiály hromosvodu. Jak se provádí uzemnění hromosvodu u ploché střechy, vyžaduje precizní dodržení norem a technologických postupů.

Zemnič, který slouží jako hlavní prvek uzemnění střechy, se instaluje jako měděný nebo pozinkovaný pásek o průřezu 30/4 mm. Tento pásek musí být uložen minimálně 50 mm pod povrchem betonu, aby bylo zajištěno dlouhodobé a spolehlivé uzemnění. Hloubka uložení pásku je zásadní v odolnosti proti korozi a stabilitě elektrického spojení. Na přechodech beton – půda a spoji uzemnění je nezbytné aplikovat antikorozní ochranu, například pomocí speciálních nátěrů nebo izolačních pásků, které ochrání materiál před vlhkostí a chemickými vlivy.

Zkušební svorky, které umožňují kontrolu funkčnosti uzemnění, se umisťují ve výšce 1,5 až 2 metrů nad terénem. Tato výška zaručuje snadný přístup pro revizi hromosvodu bez nutnosti narušení konstrukce střechy. Izolace vodičů, která je součástí správné montáže hromosvodu, musí být provedena ve vzdálenosti 400 až 1 000 mm od budovy, aby se zabránilo nebezpečným kontaktům s vodivými částmi konstrukce a zároveň se minimalizovalo riziko mechanického poškození.

Jak zapojit hromosvod na plochou střechu bezpečně

• Připravit zemnič z pásku 30/4 mm a uložit ho minimálně 50 mm pod betonem základové konstrukce.
• Zajistit antikorozní ochranu na místech styku pásku s betonem a půdou.
• Umístit zkušební svorky ve výšce 1,5-2 m nad zemí pro pravidelné kontroly funkčnosti.
• Izolovat vodiče v rozsahu 400-1 000 mm od budovy tak, aby nevznikla možnost zkratů.
• Použít materiály hromosvodu s certifikací odpovídající platným normám a zajistit pravidelnou revizi hromosvodu pro dlouhodobou bezpečnost.

Tip: Častou chybou při montáži hromosvodu na ploché střeše je nedostatečné uložení zemniče pod betonem nebo zanedbání antikorozní ochrany, což může vést k postupnému zhoršení uzemnění a snížení ochrany objektu.

Správné uzemnění střechy je vhodné zejména pro novostavby a objekty s vyšším rizikem úderu blesku, naopak u velmi starých staveb bez možnosti kvalitního zásahu do základů může být instalace komplikovanější a vyžaduje individuální posouzení odborníkem.

Dodržení těchto kroků zajistí bezpečné a funkční zapojení hromosvodu na ploché střeše, které splní požadavky platných norem a poskytne spolehlivou ochranu před bleskem.

Integrace hromosvodu s fotovoltaickými systémy na ploché střeše

Zapojení vodičů s fotovoltaickými panely

Vodiče hromosvodu musí být pevně a vodivě propojeny s kovovým rámem fotovoltaických panelů, aby se zajistil bezpečný a efektivní odvod bleskového proudu do jímací soustavy. Propojení se provádí pomocí měděných nebo hliníkových vodičů s minimálním průřezem 16 mm², opatřených antikorozní povrchovou úpravou, nejčastěji pozinkováním nebo měděným pokovením. Rámy panelů fungují jako součást hromosvodové soustavy a musí být uzemněny přes vodiče vedené na nevodivých podpěrách vzdálených 100-150 mm od povrchu střechy, aby se zabránilo mechanickému poškození a minimalizovalo riziko přeskoku jisker.

Montáž vodičů musí respektovat maximální vzdálenost mezi podpěrami 1 m a používat izolační materiály, které zabrání přímému kontaktu s konstrukcí panelů. Častou chybou je nedostatečné upevnění vodičů, které vede k jejich pohybu a následnému poškození izolace nebo snížení funkčnosti hromosvodu. Tento způsob instalace se doporučuje zejména u větších fotovoltaických systémů a tam, kde jsou panely upevněny na kovové konstrukci. U menších systémů bez kovových rámů lze použít jednodušší řešení bez přímého propojení rámů s hromosvodem.

Přepěťová ochrana a bezpečnostní normy

Přepěťová ochrana je nezbytná pro ochranu fotovoltaických panelů a připojené elektroniky před bleskovými a jinými přepětími. Ochranná zařízení musí splňovat požadavky normy ČSN EN 62305 a instalují se na vstupní DC i AC straně systému. Správné dimenzování a umístění přepěťových ochran výrazně snižuje riziko poškození zařízení a zvyšuje bezpečnost provozu.

Montáž hromosvodu a přepěťové ochrany musí být provedena v souladu s platnými normami, včetně pravidelné revize dle ČSN EN 62305. Revize kontroluje správné propojení vodičů, funkčnost ochranných prvků a stav uzemnění. Nesprávná instalace, například použití vodičů s nevhodným průřezem, chybné uzemnění nebo absence revizí, zvyšuje riziko poruchy systému a může vést k neuznání pojistné události.

Tip: Pro bezpečné a správné zapojení hromosvodu s fotovoltaickým systémem doporučuji využít podrobný průvodce instalací, který zahrnuje konkrétní postupy pro propojení rámů panelů, dimenzování vodičů a instalaci přepěťových ochran v souladu s ČSN EN 62305 a Nařízením vlády č. 194/2022 Sb.

Typické chyby při montáži a jak se jim vyhnout

Při instalaci hromosvodu na plochou střechu se často vyskytují chyby, které ohrožují bezpečnost celé jímací soustavy. Neodborná montáž hromosvodu a nevhodné materiály mohou vést ke ztrátě funkčnosti bleskosvodu a zvýšenému riziku úrazu bleskem. Právě proto je nezbytné dodržovat přesné parametry ukotvení vodičů i správné vzdálenosti izolace.

Nejčastější chyby při montáži hromosvodu na plochou střechu a jak se jim vyhnout zahrnují:

• Špatné ukotvení vodičů – vzdálenost mezi podpěrami nesmí přesáhnout 1 metr. Delší mezery způsobují průhyb vodičů a snížení spolehlivosti ochrany.
• Nedostatečná izolace vodičů – vodiče musí být od stěn budovy vzdáleny minimálně 400 mm, ideálně až 1 000 mm, aby se zabránilo přenosu přepětí do konstrukce.
• Použití nekvalitních nebo nevhodných materiálů hromosvodu – měď, hliník nebo pozinkovaná ocel jsou standardní volbou, levné materiály zvyšují riziko koroze a poruch.
• Nepřesné provedení uzemnění střechy – správné spojení s uzemňovací soustavou je klíčové pro bezpečný odvod bleskového proudu.
• Nedostatečná revize hromosvodu po montáži – revize by měla potvrdit správnost montáže a funkčnost celé jímací soustavy.

Jak bezpečně připojit hromosvod na plochou střechu během bouřky

Montáž hromosvodu by nikdy neměla probíhat za bouřky nebo při přítomnosti elektrické aktivity v okolí. Instalace v takových podmínkách výrazně ohrožuje bezpečnost pracovníků i samotnou konstrukci.

Tip: Častá chyba je nedodržení vzdálenosti podpěr a špatné ukotvení vodičů, což vede k jejich povolení a následnému selhání ochrany. Doporučuje se provádět montáž podle přesných technických norem, aby byla zajištěna maximální bezpečnost a funkčnost bleskosvodu.

Pro koho se instalace hromosvodu na ploché střeše vyplatí – zejména pro objekty s větší plochou střechy a častým vystavením bouřkovým rizikům. Naopak u menších, nízkých staveb bez elektrických zařízení může být hromosvod méně nutný, ale revize odborníkem je vždy doporučená.

Údržba hromosvodu a kontroly na ploché střeše

Údržba hromosvodu na ploché střeše je klíčová pro zajištění bezpečnosti a dlouhodobé funkčnosti celé jímací soustavy. Pravidelné revize a bezpečnostní kontroly hromosvodu byste měli provádět minimálně jednou za 12 měsíců, aby nedošlo k poškození materiálů hromosvodu nebo oslabení uzemnění střechy.

Pravidelné revize

Revize hromosvodu se doporučují jedenkrát ročně a zahrnují kontrolu celkového stavu bleskosvodu a zkušebních svorek, které se nacházejí ve výšce 1,5 až 2 metry nad zemí. Při revizi se ověřuje pevnost spojů a správné uzemnění střechy, aby byla zachována bezpečnost instalace. Zkušební svorka slouží k rychlému a přehlednému ověření funkčnosti jímací soustavy bez nutnosti rozebírání konstrukce. Pravidelné revize hromosvodu výrazně snižují riziko selhání při bouřce a zajišťují, že montáž hromosvodu odpovídá platným normám.

Kontrola korozních poškození a spojů

Kontrola korozních poškození zahrnuje vizuální inspekci všech částí hromosvodu, zejména materiálů hromosvodu používaných na ploché střeše. Velkou pozornost věnujte spojům a přechodům vodičů, kde často dochází k oxidaci a narušení korozní ochrany. V případě zjištění poškození je nutná výměna nebo oprava těchto částí s použitím antikorozních materiálů, aby byla zachována dlouhodobá odolnost konstrukce. Pevné a správně ošetřené spoje jsou základním předpokladem funkční jímací soustavy.

Doporučení pro údržbu hromosvodu na ploché střeše:

• Provádět pravidelné roční revize včetně kontroly zkušebních svorek
• Kontrolovat pevnost a neporušenost spojů a uzemnění střechy
• Věnovat pozornost korozním poškozením a včas je řešit
• Používat kvalitní materiály hromosvodu s antikorozní ochranou

Tip: Častou chybou je podcenění pravidelné kontroly spojů, což může způsobit selhání hromosvodu při úderu blesku. Tento systém se hodí pro všechny typy plochých střech, avšak u starších konstrukcí je vhodné zvážit i doplnění přepěťové ochrany pro zvýšení bezpečnosti.

Časté dotazy

Jak se správně montuje hromosvod na ploché střeše?

Montáž zahrnuje instalaci mřížové jímací soustavy s oky max. 20 × 60 cm, umístění jímacích lan 100-150 mm nad střechou, svody s uzemněním pomocí pásku 30/4 mm uloženého minimálně 50 mm pod betonem a zkušební svorky ve výšce 1,5-2 m.

Jaké materiály se používají pro hromosvod na ploché střeše?

Nejčastěji se používají měď, pozinkovaná ocel a hliník. Jímače jsou tyče vysoké 1,5-2 m, vodiče jsou lana, dráty nebo pásy, podpěry jsou vzdálené max. 1 m.

Jaké jsou normy pro instalaci hromosvodu na ploché střeše?

Platí ČSN EN 62305 a Nařízení vlády č. 194/2022 Sb., které stanovují bezpečnostní parametry, vzdálenosti, materiály a požadavky na kvalifikaci montérů.

Jak se provádí uzemnění hromosvodu?

Uzemnění se provádí základovým zemničem z pásku 30/4 mm, uloženým minimálně 50 mm pod betonem. Antikorozní ochrana je povinná na přechodech beton – půda a spojích.

Jak zapojit hromosvod s fotovoltaickým systémem?

Rámy fotovoltaických panelů se propojují vodiči hromosvodu a uzemňují, přidávají se přepěťové ochrany dle norem ČSN EN 62305 pro bezpečný provoz.

Jak často je potřeba kontrolovat hromosvod?

Revize a údržba by měly probíhat minimálně jednou za 12 měsíců, s kontrolou korozních poškození, pevnosti spojů a funkčnosti zkušebních svorek.

Jaké jsou nejčastější chyby při montáži hromosvodu?

Nedodržení vzdáleností podpěr nad 1 m, špatné ukotvení vodičů, nedostatečná izolace 400-1 000 mm a použití nekvalitních materiálů.

Kolik stojí instalace hromosvodu na plochou střechu?

Cena se liší podle velikosti střechy a složitosti, u menších budov s obvodem do 40 m a výškou do 10 m stačí jeden svod, orientační ceny je potřeba zjistit u odborníků.

Proč je důležité správné uzemnění hromosvodu?

Správné uzemnění zajišťuje bezpečný odvod bleskových proudů, snižuje riziko poškození konstrukce a zvyšuje ochranu fotovoltaických systémů.

Jaké jsou specifika instalace hromosvodu na zelené střeše?

Je třeba zohlednit materiály krytiny a vlhkost, použít vhodné antikorozní ochrany a správné upevnění vodičů s ohledem na vegetační vrstvu.

Jak hluboko musí být ukotven hromosvod u ploché střechy?

Ukotvení hromosvodu by mělo být minimálně 0,5 metru do země, aby bylo zajištěno správné uzemnění a bezpečnost celé instalace.

Kdy je potřeba instalovat hromosvod na ploché střeše?

Instalace hromosvodu je nutná u budov vyšších než 12 metrů nebo tam, kde to vyžadují místní normy; doporučuje se také u objektů s vyšším rizikem zásahu bleskem.
