Akumulační nádrže představují klíčový prvek pro efektivní využití energie při vytápění a ohřevu teplé vody. Správné dimenzování nádrže a minimalizace tepelných ztrát významně ovlivňují úsporu nákladů i komfort užívání. Výběr vhodného akumulačního zásobníku doplňuje i správná expanzní nádoba, která udržuje stabilní tlak v systému.
Co si zapamatovat
- Akumulační nádrže mají objemy od 50 do 2000 litrů, nejběžnější jsou 100, 200, 300, 500 a 1000 litrů.
- Izolace nádrží minimalizuje tepelné ztráty a je často z minerální vaty, polyuretanu nebo kaučuku.
- Teplo v nádrži vydrží uchováno přibližně 24 hodin, což snižuje spotřebu paliva o 20-30 %.
- Objem nádrže pro radiátory se doporučuje 50 litrů na 1 kW výkonu topného zařízení.
- Expanzní nádoba by měla mít objem 15-20 % celkového objemu topného systému včetně akumulační nádrže.

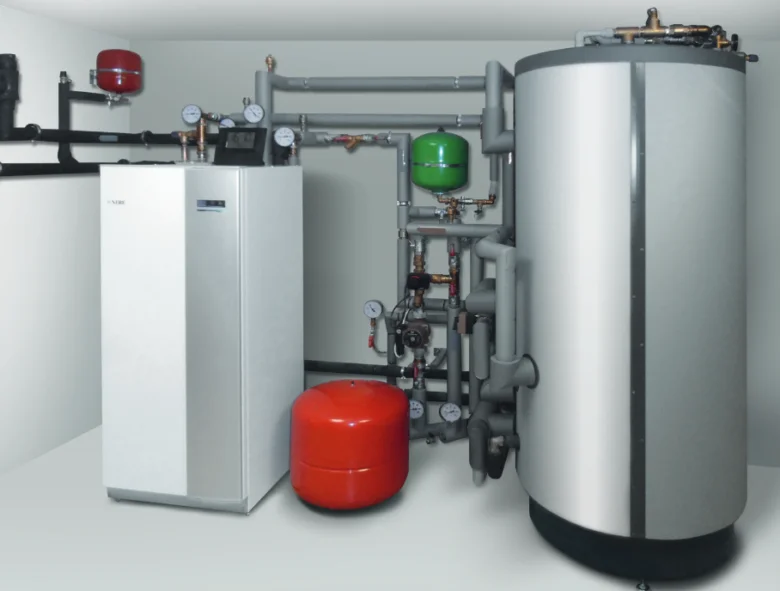

Jak funguje akumulační nádrž v topném systému?
Akumulační nádrž uchovává tepelnou energii ohřátou externím zdrojem, jako jsou kotle na tuhá paliva, tepelná čerpadla nebo solární kolektory. Uložené teplo se využívá k vytápění prostoru a přípravě teplé vody (TUV), což umožňuje snížit spotřebu paliva až o 30 %. Nádrž vyrovnává rozdíly mezi okamžitou výrobou tepla a aktuální spotřebou, čímž optimalizuje provoz topného systému a zvyšuje jeho účinnost.
Akumulační zásobník je dimenzován podle tepelných potřeb domu, přičemž objem nádrže se běžně volí v rozmezí 100 až 1000 litrů. Pro radiátory se doporučuje zhruba 50 litrů vody na 1 kW výkonu kotle, u podlahového vytápění pak 80 až 100 litrů na 1 kW. Kvalitní izolace z minerální vaty, polyuretanové pěny či kaučuku minimalizuje tepelné ztráty, které se při správné instalaci pohybují pod 2 % za 24 hodin. Expanzní nádoba s objemem 15-20 % celkového objemu topného systému zajišťuje stabilní tlak a zabraňuje poškození zařízení.
Akumulační nádrže na teplou vodu kombinují přípravu TUV s topným okruhem v jednom zařízení, což šetří prostor a zjednodušuje instalaci. Takové nádrže umožňují připojení více zdrojů tepla a díky tomu efektivně využívají dostupnou energii.
Jak funguje akumulační nádrž s bojlerem na teplou vodu
Akumulační nádrž s integrovaným bojlerem slouží k současnému uchování tepla pro vytápění i přípravu teplé vody. Tento systém zajišťuje vyrovnaný přísun tepla podle aktuální potřeby a umožňuje plynulý odběr teplé vody bez výrazných výkyvů teploty. Integrovaný bojler má obvykle objem od 100 do 500 litrů, což pokrývá běžnou spotřebu domácnosti.
Tip: Pro dlouhodobou spolehlivost je nutné pravidelně kontrolovat izolaci nádrže a stav expanzní nádoby. Častou chybou je poddimenzování expanzní nádoby, což vede k nadměrným tepelným ztrátám a riziku poškození systému. Doporučuje se také umístit nádrž do dobře izolovaného prostoru, aby se minimalizovaly tepelné ztráty a zvýšila efektivita celého topného systému.
Jak vybrat správný objem akumulační nádrže?
Správné dimenzování akumulační nádrže je klíčové pro efektivní využití tepla a minimalizaci tepelných ztrát. Objem nádrže závisí na výkonu topného zařízení a typu vytápění, přičemž rozdíly jsou zejména mezi radiátory a podlahovým vytápěním.
Výpočet objemu podle výkonu kotle
Objem akumulační nádrže lze spočítat pomocí vzorce Q = m · c · (t2 – t1), kde Q je množství akumulovaného tepla (kWh), m objem vody (v litrech), c tepelná kapacita vody (4,18 kJ/kg·K) a (t2 – t1) rozdíl teplot vody v nádrži. Pro kotel s výkonem 20 kW a podlahové vytápění doporučuji dimenzovat nádrž na objem cca 1000 litrů. Tento objem umožňuje dostatečnou akumulaci tepla při nižší teplotě vody, typické pro podlahové systémy.
Doporučené objemy pro radiátory
Pro vytápění pomocí radiátorů platí pravidlo, že objem nádrže by měl být zhruba 50 litrů na každý 1 kW výkonu topného zařízení. U kotle s výkonem 15 kW je tedy ideální akumulační zásobník o objemu přibližně 750 litrů. Takový objem zajistí stabilní zásobu teplé vody a pomůže omezit časté spínání kotle.
Specifika podlahového vytápění
Podlahové vytápění vyžaduje vyšší kapacitu akumulační nádrže, obvykle 80 až 100 litrů na 1 kW výkonu. Důvodem je nižší provozní teplota vody a potřeba delší doby akumulace tepla. Proto je nutné při dimenzování zohlednit tepelnou kapacitu systému i izolační materiály, které minimalizují tepelné ztráty.
- Určete výkon topného zařízení – zjistěte výkon kotle v kW podle technických parametrů.
- Vyberte typ vytápění – radiátory nebo podlahové vytápění ovlivní objem nádrže.
- Spočítejte objem nádrže – použijte doporučenou hodnotu 50 l/kW pro radiátory a 80-100 l/kW pro podlahové vytápění.
- Zohledněte další prvky – přidejte objem expanzní nádoby a vezměte v potaz tepelné ztráty akumulačního zásobníku.
Tip: Při instalaci akumulační nádrže na teplou vodu a topení dbejte na správné umístění a izolaci nádrže, aby se minimalizovaly tepelné ztráty a zvýšila se účinnost celého systému.

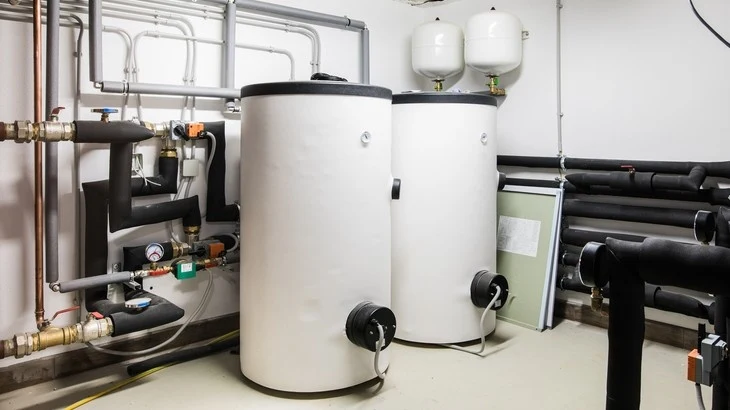

Typy akumulačních nádrží a jejich konstrukce
Akumulační nádrže na teplou vodu a vytápění se liší konstrukcí i funkcí, což ovlivňuje jejich využití v domácnostech i komerčních objektech. Zásobníky lze rozdělit podle způsobu přípravy teplé vody (TUV) a počtu připojitelných zdrojů tepla.
- Akumulační zásobník bez přípravy TUV slouží výhradně k akumulaci tepla pro topení, nemá vnitřní ohřev ani výměník pro teplou vodu.
- Zásobník s přípravou TUV obsahuje vnitřní ohřev nebo integrovaný bojler, který umožňuje přímo připravovat teplou vodu pro domácnost. Příkladem je akumulační nádrž 500 litrů s bojlerem, vhodná pro rodinné domy s menší spotřebou.
- Bivalentní zásobník umožňuje připojení více zdrojů tepla, například kotle a solárních panelů, čímž zvyšuje energetickou efektivitu a flexibilitu systému.
- Stratifikační zásobníky jsou navrženy pro vrstvené skladování tepla, čímž minimalizují tepelné ztráty a zvyšují tepelnou kapacitu nádrže.
Přehled hlavních typů akumulačních nádrží
| Typ zásobníku | Příprava TUV | Možnost připojení zdrojů | Tepelné ztráty | Využití |
|---|---|---|---|---|
| Bez TUV | Ne | Jeden | Nízké | Výhradně topení |
| S přípravou TUV | Integrovaný bojler | Jeden | Střední | Topení a příprava teplé vody |
| Bivalentní | Ano | Více | Závisí na izolaci | Kombinované systémy |
| Stratifikační | Možná | Více | Nízké až střední | Efektivní využití zdrojů tepla |
Tip: Častá chyba při používání akumulačních nádrží je špatné dimenzování nádrže, které vede k nadměrným tepelným ztrátám a neefektivnímu využití tepla. Pro správný výběr je nutné zohlednit tepelnou kapacitu, expanzní nádobu a použití kvalitních izolačních materiálů.
Výhody a nevýhody akumulačních nádrží o objemu 1000 litrů zahrnují vyšší tepelnou kapacitu a možnost dlouhodobé akumulace tepla, avšak s vyššími tepelnými ztrátami a náročnějším dimenzováním systému. Akumulační nádrže na teplou vodu a jejich využití v topení tak vyžaduje pečlivý návrh, aby odpovídaly konkrétním potřebám a zdrojům tepla.
Izolace akumulačních nádrží a jejich vliv na úspory
Izolace akumulačních nádrží je zásadní pro omezení tepelných ztrát, které mohou dosahovat až 3-5 % denně bez adekvátního izolačního materiálu. Kvalitní izolace prodlužuje dobu uchování tepla až na 24 hodin, což přímo zvyšuje tepelnou kapacitu nádrže a snižuje frekvenci dohřevu. Tím se zlepšuje celková účinnost topného systému a snižují provozní náklady.
Typy izolačních materiálů a jejich vliv na tepelné ztráty
Pro izolaci akumulačních nádrží se používají tyto materiály s konkrétními vlastnostmi:
- Minerální vata – tepelná vodivost kolem 0,035 W/m·K, ale její izolační schopnost klesá při vlhkosti nad 10 %, což vede k degradaci a zvýšení tepelných ztrát.
- Polyuretanová pěna – tepelná vodivost 0,022-0,028 W/m·K, poskytuje nejlepší izolaci s dlouhou životností, avšak je citlivá na UV záření, které způsobuje degradaci materiálu.
- Kaučuk – tepelná vodivost přibližně 0,035 W/m·K, vysoce odolný vůči vlhkosti a mechanickému poškození, vhodný pro nádrže v náročnějších provozních podmínkách.
Izolace těchto materiálů udrží teplo v nádrži až 24 hodin, což umožňuje efektivní využití akumulované energie a omezuje tepelné ztráty na minimum.
Dopady slunečního záření na izolaci
Přímé sluneční záření způsobuje degradaci izolačních materiálů, zejména polyuretanové pěny a minerální vaty, během několika měsíců až let v závislosti na intenzitě UV záření. UV záření snižuje izolační schopnosti materiálu až o 30 %, což vede k výraznému nárůstu tepelných ztrát a zkrácení životnosti izolace. Proto je nezbytné umístit akumulační nádrž mimo dosah přímého slunečního světla nebo zajistit ochranný kryt.
Praktické tipy při výběru akumulační nádrže na teplou vodu zahrnují volbu modelu s integrovanou polyuretanovou pěnovou izolací o tloušťce minimálně 50 mm, která zaručuje nízké tepelné ztráty. Doporučuji také pravidelně kontrolovat stav izolace a v případě poškození nebo degradace ji co nejdříve vyměnit, aby nedocházelo k nadměrným tepelným ztrátám.
Na co si dát pozor: Častou chybou je instalace akumulační nádrže v prostorech s přímým slunečním zářením nebo bez dostatečné ochrany izolace, což vede k rychlé degradaci a zvýšení tepelných ztrát.
Pro koho se izolace hodí: Kvalitní izolace je nezbytná pro domácnosti s většími akumulačními nádržemi (500-1000 litrů) a systémy s nepravidelným provozem kotle či tepelných čerpadel. Naopak u malých zásobníků do 100 litrů s častým dohřevem může být investice do silnější izolace méně efektivní.
Tabulka přehledu izolačních materiálů:
| Materiál | Tepelná vodivost (W/m·K) | Odolnost vůči vlhkosti | Životnost (roky) | Riziko degradace UV zářením |
|---|---|---|---|---|
| Minerální vata | 0,035 | Nízká | 10-15 | Vysoké |
| Polyuretanová pěna | 0,022-0,028 | Střední | 15-20 | Střední |
| Kaučuk | 0,035 | Vysoká | 20+ | Nízké |
Instalace a údržba akumulační nádrže
Instalace akumulační nádrže na teplou vodu a její správná údržba jsou klíčové pro efektivní využití v topení. Následující postupy pomohou minimalizovat tepelné ztráty a zajistit dlouhodobý bezproblémový provoz.
Výběr a připojení expanzní nádoby
Objem expanzní nádoby by měl představovat 15-20 % celkového objemu topného systému, aby bylo možné vyrovnat tlakové výkyvy vznikající při ohřevu vody. Správné připojení expanzní nádoby k akumulačnímu zásobníku zajišťuje bezpečný provoz a chrání systém před přetlakem. Dimenzování nádoby vždy přizpůsobte tepelnému výkonu a kapacitě nádrže.
Údržba a kontrola izolace
Pravidelná kontrola povrchové izolace akumulační nádrže pomáhá snižovat tepelné ztráty a zlepšuje tepelnou kapacitu celého systému. Izolační materiály by měly být neporušené a dobře přilnavé, aby zabránily zbytečnému úniku tepla. Doporučuji kontrolovat izolaci minimálně jednou ročně, zejména před topnou sezonou.
Výměna anodových tyčí
Anodová tyč slouží jako korozní ochrana vnitřních stěn akumulační nádrže. Pravidelná výměna anodové tyče, ideálně každé 1 až 2 roky, prodlužuje životnost nádrže a zabraňuje jejímu poškození. Údržba anodových tyčí je nezbytnou součástí péče o akumulační zásobník a musí být prováděna odborně.
- Posoudit kapacitu topného systému – podle výkonu zdroje zvolit správný objem akumulační nádrže i expanzní nádoby
- Nainstalovat expanzní nádobu – připojit ji k zásobníku na vhodném místě s ohledem na tlakový systém
- Zkontrolovat a opravit izolaci – zajistit, aby izolační materiály nepřicházely do styku s vlhkostí nebo mechanickým poškozením
- Naplánovat pravidelnou kontrolu anodových tyčí – výměnu provést podle stavu a doporučení výrobce nádrže
Tip: Častou chybou je poddimenzování expanzní nádoby, které vede k častým tlakových výkyvům a zkracuje životnost celého systému.
Nevýhody akumulačních nádrží a jejich omezení
Nevýhody akumulačních nádrží pro vytápění zahrnují především jejich výraznou prostorovou náročnost. Akumulační zásobník o objemu například 1000 litrů vyžaduje dostatečně velký prostor, což nemusí být vhodné pro všechny domácnosti. Dalším omezením jsou vyšší pořizovací náklady ve srovnání s běžnými bojlery či menšími zásobníky. Investice do kvalitní izolace a expanzní nádoby navíc zvyšuje celkové náklady instalace.
Nutnost pravidelné údržby patří rovněž mezi nevýhody akumulačních nádrží. Kontrola těsnosti, odvzdušnění systému a prevence usazenin pomáhají minimalizovat tepelné ztráty a prodlužují životnost nádrže, ale přinášejí dodatečné provozní náklady. Často se vyskytující chyby při používání akumulačních nádrží zahrnují nevhodné dimenzování nádrže, kdy příliš malá kapacita snižuje efektivitu vytápění, nebo nedostatečná izolace, která zvyšuje tepelné ztráty.
- Větší prostorová náročnost nádrže, zvláště u objemů nad 500 litrů
- Vyšší pořizovací náklady včetně příslušenství (izolační materiály, expanzní nádoba)
- Nutnost pravidelné údržby pro zajištění správné funkce a minimalizaci tepelných ztrát
- Riziko nesprávného dimenzování s dopadem na tepelnou kapacitu a efektivitu systému
Tip: Při výběru akumulační nádrže na teplou vodu je vhodné zvážit nejen počáteční investici, ale také prostorové možnosti a nároky na údržbu, což pomůže předejít častým problémům v provozu.
Časté dotazy k akumulačním nádržím na teplou vodu a vytápění
Otázka: Jak dlouho lze topit z akumulační nádrže?
Akumulované teplo v dobře izolovaném zásobníku vydrží přibližně 24 až 48 hodin s maximálním poklesem teploty o 5 °C, záleží na objemu nádrže a kvalitě izolačních materiálů.
Otázka: Jaké jsou nevýhody akumulační nádrže?
Nevýhody zahrnují vyšší pořizovací náklady, prostorovou náročnost a nutnost pravidelné údržby, zejména kontrolu expanzní nádoby a izolace.
Otázka: Jaká je ideální velikost akumulační nádrže pro vytápění?
Pro radiátory platí pravidlo 50 litrů na 1 kW výkonu, u podlahového topení je vhodné dimenzování nádrže na 80 až 100 litrů na 1 kW.
Otázka: Kdy se vyplatí akumulační nádrž?
Akumulační zásobník se vyplatí při kombinaci více zdrojů tepla a využití nízkých tarifů elektřiny, což může snížit náklady na palivo až o 30 %.
Otázka: Jak vybrat expanzní nádobu k akumulační nádrži?
Objem expanzní nádoby by měl tvořit 15 až 20 % celkového objemu topného systému včetně objemu akumulační nádrže.
Otázka: Jaká izolace je nejlepší pro akumulační nádrž?
Nejúčinnější izolační materiál je polyuretanová pěna s tloušťkou minimálně 50 mm, která výrazně snižuje tepelné ztráty.
Otázka: Jaký je rozdíl mezi akumulační nádrží a bojlerem?
Akumulační nádrž uchovává tepelnou energii z různých zdrojů pro topení i teplou vodu, zatímco bojler je určen primárně k ohřevu teplé užitkové vody.
Otázka: Jak správně udržovat akumulační nádrž?
Důležitá je pravidelná kontrola izolace, výměna anodových tyčí každé 2-3 roky a udržování čistoty topného systému.
Otázka: Jaké jsou časté chyby při používání akumulačních nádrží?
Časté chyby jsou nedostatečné dimenzování nádrže, slabá izolace a zanedbání údržby, což vede ke zvýšeným tepelným ztrátám a nižší efektivitě.
Otázka: Jak akumulační nádrže pomáhají šetřit náklady na topení?
Akumulace tepla umožňuje využití levnější elektřiny mimo špičku a snižuje spotřebu paliva o 20-30 % díky optimalizaci provozu zdrojů.
Otázka: Jaký typ akumulační nádrže je vhodný pro rodinný dům s kotlem na pelety?
Pro rodinný dům se doporučuje akumulační nádrž o objemu 500 až 1000 litrů s výměníkem, která zefektivní využití tepla a zároveň zásobuje teplou vodou.
Otázka: Jaký je doporučený postup instalace akumulační nádrže s bojlerem?
Instalace začíná umístěním nádrže na pevný podklad, pokračuje připojením topného systému a elektrického ohřevu, a končí kontrolou těsnosti a funkčnosti podle instalačního manuálu.
Otázka: Jak dlouho dokáže akumulační nádrž uchovat teplo bez výrazných ztrát?
Díky kvalitní izolaci z polyuretanové pěny dokáže nádrž uchovat teplo až 48 hodin, což minimalizuje tepelné ztráty a zvyšuje tepelnou kapacitu systému.
Otázka: Jak správně dimenzovat akumulační nádrž pro efektivní vytápění 4členné domácnosti?
Pro čtyřčlennou domácnost se doporučuje objem nádrže mezi 500 a 800 litry, což zajistí dostatečnou rezervu pro topení i ohřev teplé vody.
Otázka: Jaká je role izolace u akumulačních nádrží a jaký materiál je nejúčinnější?
Izolace omezuje tepelné ztráty a prodlužuje uchování tepla; polyuretanová pěna je nejúčinnější díky nízké tepelná vodivosti a odolnosti vůči vlhkosti.
Návod na instalaci akumulační nádrže pro teplou vodu a topení
Správná instalace akumulační nádrže zahrnuje pevné ukotvení, správné připojení expanzní nádoby a zajištění kvalitní izolace, která minimalizuje tepelné ztráty a maximalizuje tepelnou kapacitu systému.
Akumulační nádrž na teplou vodu 1000 l – kdy se hodí a kdy ne
Tato kapacita je ideální pro větší objekty s více zdroji tepla a vyšší spotřebou teplé vody, avšak není vhodná pro malé domy kvůli vyšším pořizovacím nákladům a prostorové náročnosti.
